Das Feldleitgerät SO-52v11 dient zur Ausführung von Messungen und Steuerungen in den Feldern der Schaltanlagen aller Spannungsebenen. Es kann auch in Automatisierungsprozessen von Heizhäusern, Pumpwerken, Kläranlagen und anderen Industrieanlagen erfolgreich zum Einsatz kommen. Es unterstützt eine räumlich verteilte Fernwirktechnik und feldbezogene Messungen im Rahmen der Stationsleittechnik. Das Gerät kann einen Bestandteil vom integrierten System der Stationsverriegelungen darstellen. Es unterstützt eingebaute Synchronschaltungsfunktionen sowie Funktionen eines Störschreibgeräts auf der Feldebene.
Das Feldleitgerät wird als ein Satz von in den in einem 19"/6HE-Gehäuse untergebrachten Baugruppen ausgelegt. Die Baugruppen des Steuergerätes werden untereinander verbunden und durch einen internen Kommunikationsbus gespeist.
Das Steuergerät kann aus folgenden Baugruppen bestehen:
Der Beispielaufbau des SO-52v11-Feldleitgerätes ist in der folgenden Abbildung dargestellt.
SO-52v11 Feldleitgerät unterstützt folgende Merkmale und Funktionen:
Die Geräte der SO-52v21-Serie sind konfigurierbare modular aufgebaute Geräte, die auf einer einheitlichen Hardwarebasis beruhen. Sie sind für den Einsatz in Umspannwerken und anderen Industrieanlagen entwickelt, um Fernwirk- und Automatisierungsfunktionen zu erfüllen. Zu den Funktionen dieser Geräteklasse gehören Messung, Steuerung und Überwachung des Zustands von Anlagen und Geräten. Das umfangreiche Funktionsangebot der SO-52v21 - Baugruppen ermöglicht die Ausführung von Geräten mit unterschiedlichen funktionellen Eigenschaften, wie z. B.:
Jedes Gerät der SO-52v21 – Serie besteht aus einem Satz der Baugruppen, welche über die zur anwendungsspezifische Anforderungen erfüllenden Ausführung eines Gerätes erforderlichen Funktionen verfügen. Die Anforderungen betreffen z.B.:
Weitere Informationen über die für das SO-52v21 - Fernwirkgerät zur Verfügung stehenden Baugruppen sind hier zu finden:
Angebot > Produkte > Komponenten > Module der Produktfamilie SO-52v21
Modulares Kommunikations- und Steuergerät, Teil des SO-5-Stationsausstattungssystems. Einzelne von der Einheit verwaltete Module Ein zentrales PJC führt verschiedene Arten von Umwandlungen und Verbindungen zwischen den Schnittstellen der Geräte der Station und den Mastersystemen oder -geräten durch.
Der SO-55-Controller verfügt hauptsächlich über Kommunikationsfunktionen. Es ist jedoch möglich, ihn mit SO-52v11-Modulen zu erweitern, was je nach Anforderungen des Kunden zu zusätzlichen Funktionalitäten führt. []
...Text in Vorbereitung
Das Leistungsschaltermodul SO-52v11-eMW dient zur Steuerung des Leistungsschalters in 110-kV-, 220-kV- und 400-kV-Umspannwerken. Die Steuerung erfolgt über die automatische Wiedereinschaltautomatik (Wiedereinschaltautomatik) oder manuell. Beim Einschalten kann ein Synchronisiermodul verwendet werden, das je nach aktuellen Spannungs-, Phasen- und Frequenzverhältnissen das Schließen des Schalters im günstigsten Moment ermöglicht. Im Gerät wurden standardisierte Kommunikationsprotokolle implementiert, die eine vollständige Zusammenarbeit mit Überwachungssystemen verschiedener Hersteller ermöglichen. []
Das Leistungsschaltermodul ist modular aufgebaut. Es ist in einem Kassettengehäuse der Dichtheitsklasse IP50 eingeschlossen. Je nach Schachttyp, der die Anzahl der benötigten E/A bestimmt, kann die Anzahl der binären E/A-Module variieren. Die beispielhafte Konfiguration besteht aus folgenden Modulen:

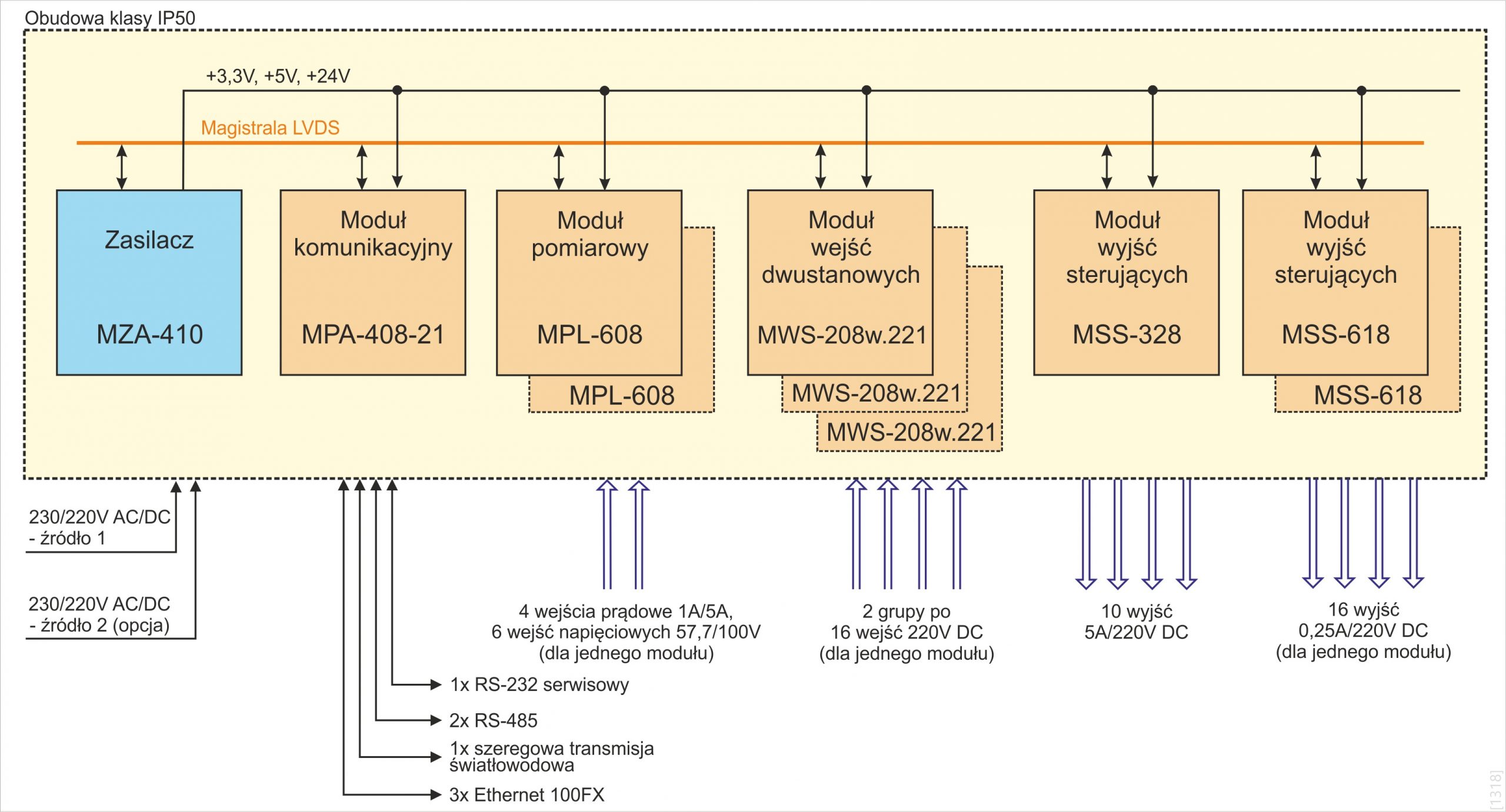

Die Struktur des Geräts mit vollständiger Paketauswahl ist rechts dargestellt. []
...Text in Vorbereitung
Das Mess- und Kommunikationsmodul MPA-408-21 führt Messungen, Berechnungen und Netzwerk- oder serielle Übertragungen mit externen Kommunikationscontrollern oder Überwachungssystemen durch.
...Text in Vorbereitung
Der Controller SO-52v21-PC-xx ist für den Einsatz in Mittelspannungsnetzen vorgesehen. Unterstützt die optimale Auswahl des Netzwerkarbeitspunkts durch Steuerung der Petersenspule. []
...Text in Vorbereitung
