der Ausstattung der Rundfunk- und Fernsehanlage

Einleitung  []
KMN-101  (Sendeleistungsregler)  []
KMR-2xx  (Funkmodulations-Controller)  []
KTR-101  (Radiotuner steuern)  []
KTR-131  (Radiotuner steuern)  []
PMR-10x  (Funkmodulationsschalter)  []

Einleitung  []

Diese Geräte dienen zur Steuerung des Betriebs sowie der Implementierung von Steuerungen für Radio- und Fernsehsender in RTV-Relaisstationen im Bereich der von Mikronika für diese Stationen implementierten Fernüberwachungssysteme. Das offene Kommunikationsprotokoll von Geräten dieser Gruppe ermöglicht den einfachen Einsatz dieser Geräte in Systemen anderer Hersteller.

Geräte der RTV-Controller-Gruppe überwachen die Betriebsparameter von Sendesystemen, wie z. B. Sendeleistung, Synchronisations- und Leuchtdichtepegel von Videosignalen, Modulationspegel, Vorhandensein und Qualität des RDS-Signals, Vorhandensein des Stereo-Encoder-Pilotsignals. Die Steuerung der Parameter der Modulation von Video- und Audiosignalen umfasst Signale am Sendereingang sowie am Senderausgang nach der Demodulation in RTV-Steuertunern.

Abhängig von der Konfiguration und den eingestellten Grenzwertparametern können diese Geräte folgende Funktionen ausführen:

  • Messungen von Radio- und Fernsehsignalparametern, wie z. B. Audiopegel in Stereokanälen, Synchronisationspegel und Bildhelligkeit in einer ausgewählten Zeile, Korrektheit von RDS-Signalen
  • Generieren und Senden von Alarmen an das Überwachungssystem, wenn eingestellte Parameter überschritten werden
  • Überprüfung des Vorhandenseins und der Qualität von Video- und Audiosignalen

Entsprechend den implementierten Betriebsalgorithmen des Gesamtsystems übernehmen diese Geräte auch Steuerungsfunktionen:

  • Umschalten von Signalen, die RTV-Sender im automatischen Modus nach festgelegten Kriterien von Primärquellen auf Reservequellen modulieren
  • Das Umschalten der Signalquellen erfolgt lokal im manuellen Modus oder aus der Ferne auf Befehl des Überwachungssystems

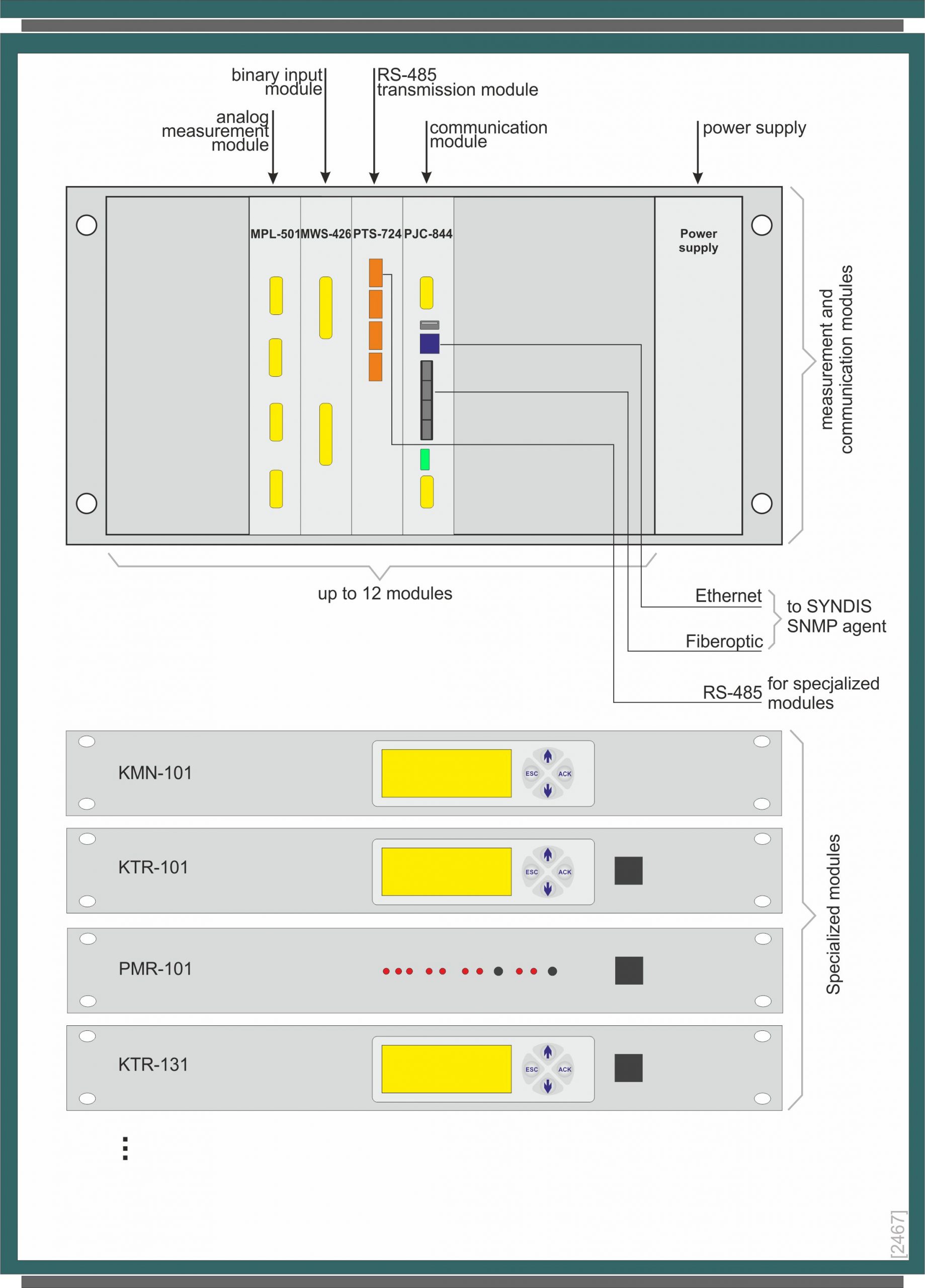

Ein beispielhaftes Konzept der Modulanordnung im Steuerungsschrank SO-52RTVxx

Die oben genannten Geräte arbeiten mit dem SO-52RTVxx-Controller als Teil des RTV-Rundfunkstationsüberwachungssystems. Es besteht aus speziellen RTV-Modulen und typischen Objektcontrollerpaketen des SO-52xx-Systems, die weit verbreitet sind und sich unter schwierigen Bedingungen in der industriellen Energiebranche bewährt haben.   []

KMN-101  (Sendeleistungsregler)  []

Nicht empfohlen zur Anwendung in den neuen Bearbeitungen

Der Sendeleistungsregler KMN-101 ist ein universeller achtkanaliger Hochfrequenz-Spitzenwertdetektor, der zur Messung und Steuerung der Leistung von Radio- und Fernsehsendern in Bodenstationen entwickelt wurde. Der Controller ermöglicht auch die Bestimmung des Reflexionswellen-verhältnisses und des Stehwellenverhältnisses WFS.

Das Gerät KMN-101 besteht aus folgenden Funktionsblöcken:

  • acht MRF-Spitzendetektoren des HF-Signals
  • Steuer- und Messmodul auf Mikroprozessorbasis mit A/D-Wandlersystem
  • Bedienterminal
  • 230V AC Netzteilblock

Das Bedienterminal besteht aus einem LCD-Display und einer 4-Tasten-Tastatur. Über das lokale Terminal können Sie Messungen überprüfen, das Gerät neu konfigurieren und Übertragungsstatus einsehen. Dasselbe kann durch den Einsatz von Remote-Support erfolgen. Auf dem Remote-Computer muss Konfigurationssoftware oder eigenständige Software zur Unterstützung des Geräts installiert sein.   []

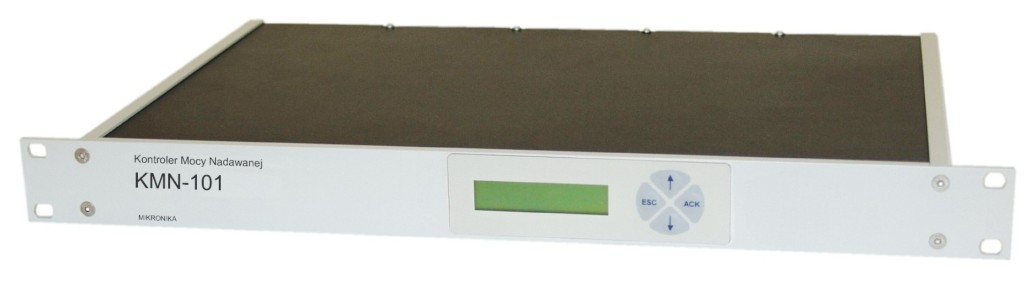

Mustergerät KMN-101

KMR-2xx  (Funkmodulationssteuerung)  []

Nicht empfohlen zur Anwendung in den neuen Bearbeitungen

Der KMR-2xx-Controller wurde entwickelt, um den Verlust von Audiosignalen zu erkennen, die an den Eingang des Funksenders gesendet werden, und um einen Alarm an das Überwachungssystem zu senden. Der Controller verfügt über zwei unabhängige zweispurige Steuerkanäle. Das Gerät wird in den Überwachungs-systemen von Radiosendern verwendet.

Das Modul KMR-2xx verfügt über zwei Übertragungsstrecken mit dem MODBUS-Protokoll:

  • T1 im RS-485- und RS-232-Standard, vorgesehen zum Starten und Testen des Controllers sowie zur manuellen Steuerung über ein Befehls- und Steuerterminal (Zusatzausrüstung)
  • T2 im RS-485-Standard, vorgesehen für die Fernübertragung und Kommunikation mit dem übergeordneten System (SYNDIS RV)

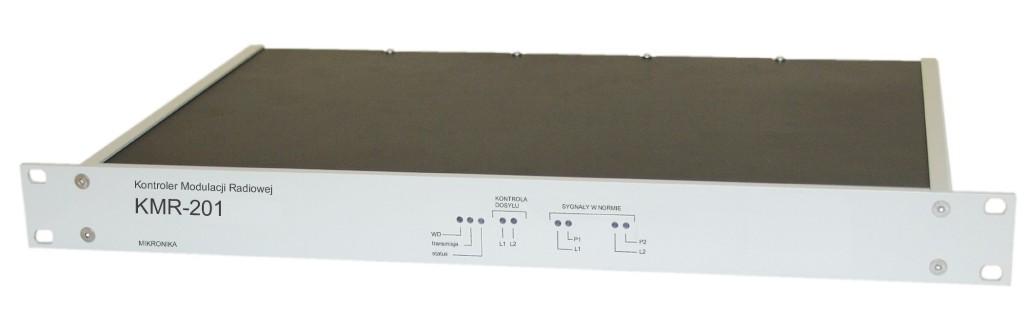

Mustergerät KMR-201

Der Controller ist in einem 1HE/19"-Gehäuse gefertigt und bietet die Möglichkeit zur Montage in einem 19"-Standardschrank.   []

KTR-101  (Radiotuner steuern)  []

Nicht empfohlen zur Anwendung in den neuen Bearbeitungen

Das Radio-Tuner-Modul KTR-101 ist ein hochwertiger Steuerempfänger, der für den Empfang und die Steuerung von Programmen konzipiert ist, die von Radiosendern ausgesendet und in Kabelnetzen im CCIR-Band mit FM-Modulation verbreitet werden. Zu den gesteuerten Parametern gehören Audiosignale nach der Demodulation, STEREO-Fernbedienungssignal, RDS-Signal und der Pegel des HF-Ausgangssignals. vom Sender. Das KTR-101-Modul kann auch als Weiterleitungsempfänger fungieren.

KTR-101 besteht aus folgenden Modulen:

  • HF-Kopf mit einem FM-Demodulator und einem RDS-Signaldemodulator
  • STEREO-Decoder mit Niederfrequenz-Verstärkersystem Filter und Detektoren demodulierter Signale
  • Tuner-Betriebssteuerungssystem basierend auf einem Mikrocontroller mit einem Analog-Digital-Wandler
  • LCD-Panel mit Steuertasten
  • Diagnose mit einem System getrennter Alarmeingänge und Signalisierung
  • Detektor für die Spitzenleistung des HF-Signals

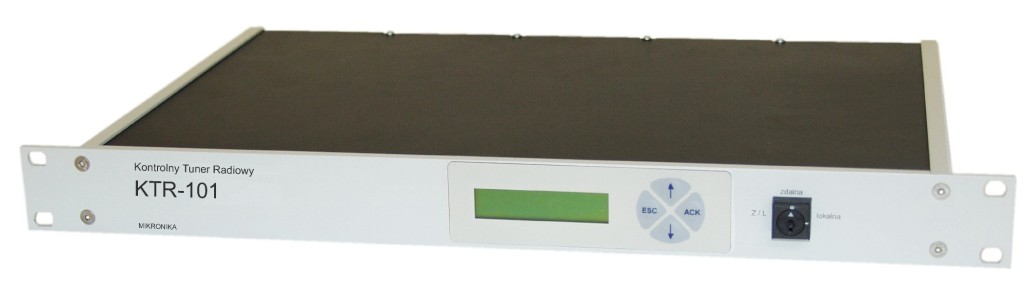

Mustergerät KTR-101

Der Controller ist in einem 1HE/19"-Gehäuse gefertigt und bietet die Möglichkeit zur Montage in einem 19"-Standardschrank.

Der Tuner verfügt über zwei unabhängige Übertragungskanäle T1 und T2, unterstützt durch das MODBUS-Protokoll. Jeder Kanal kann zur Zusammenarbeit mit dem SYNDIS-Mastersystem genutzt werden. Über die Kanäle können Sie Geräteeinstellungen und Parameter auslesen und speichern.   []

KTR-131  (Radiotuner steuern)  []

Nicht empfohlen zur Anwendung in den neuen Bearbeitungen

Der Radio Control Tuner KTR-131 ist ein hochwertiges Gerät für den sequentiellen Empfang und die Steuerung von Programmen, die von Radiosendern ausgestrahlt und in Kabelnetzen im CCIR-Band mit FM-Modulation verbreitet werden. Zu den gesteuerten Parametern gehören Audiosignale nach der Demodulation, STEREO-Fernbedienungssignal, RDS-Signal und der Pegel des HF-Ausgangssignals. von Sendern. Mit dem Tuner können Sie bis zu 16 Sender gleichzeitig steuern.

KTR-131 besteht aus folgenden Modulen:

  • HF-Kopf mit einem FM-Demodulator und einem RDS-Signaldemodulator
  • STEREO-Decoder mit Niederfrequenz-Verstärkersystem Filter und Detektoren demodulierter Signale
  • Tuner-Betriebssteuerungssystem basierend auf einem Mikrocontroller mit einem Analog-Digital-Wandler
  • LCD-Panel mit Steuertasten
  • Diagnose mit einem System getrennter Alarmeingänge und Signalisierung
  • Detektor für die Spitzenleistung des HF-Signals

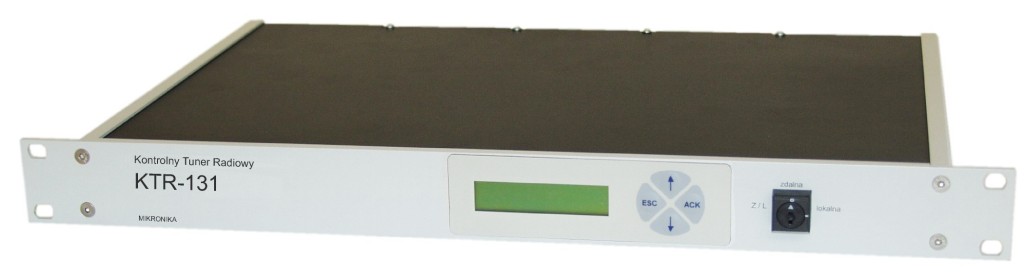

Mustergerät KTR-131

Der Controller ist in einem 1HE/19"-Gehäuse gefertigt und bietet die Möglichkeit zur Montage in einem 19"-Standardschrank.

Der Tuner verfügt über zwei unabhängige Übertragungskanäle T1 und T2, unterstützt durch das MODBUS-Protokoll. Jeder Kanal kann zur Zusammenarbeit mit dem SYNDIS-Mastersystem genutzt werden. Über die Kanäle können Sie Geräteeinstellungen und Parameter auslesen und speichern.   []

PMR-10x  (Funkmodulationsschalter)  []

Nicht empfohlen zur Anwendung in den neuen Bearbeitungen

Der PMR-10x-Modulationsschalter dient zum Umschalten von Stereo-Audiosignalen, die von der Primär- und der Backup-Quelle in den Eingang des Funksenders eingespeist werden. Die Aufgabe des Schalters besteht darin, festzustellen, welches der Signale – Reserve oder Primär – das richtige ist, und auf das entsprechende umzuschalten.

Die Umschaltung kann durchgeführt werden:

  • im Automatikmodus, nach programmierten Kriterien
  • im manuellen Modus über die Tasten an der Vorderseite des Geräts
  • im Remote- oder lokalen Modus mit Befehlen des Überwachungsprogramms

Der Schalter ist für den Einsatz in Überwachungssystemen von Funkstationen konzipiert.

Der PMR-10x-Switch ist mit zwei Übertragungsstrecken ausgestattet, die vom MODBUS-Protokoll unterstützt werden:

  • T1 im RS-485- und RS-232-Standard, vorgesehen zum Starten und Testen des Controllers sowie zur manuellen Steuerung über ein Befehls- und Steuerterminal (Zusatzausstattung)
  • T2 im RS-485-Standard, vorgesehen für die Fernübertragung und Kommunikation mit einem übergeordneten System, z.B. AGENT SNMP

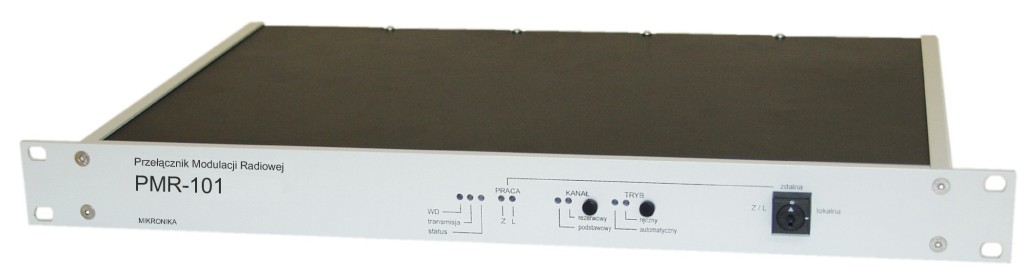

Mustergerät PMR-101

Der Controller ist in einem 1HE/19"-Gehäuse gefertigt und bietet die Möglichkeit zur Montage in einem 19"-Standardschrank. Das Design des Geräts ermöglicht die optionale Verwendung eines lokalen Steuerterminals, das mehrere verschiedene Stationsgeräte unterstützt. Der Schalter kann aus der Ferne über Befehle im MODBUS-Protokoll, über ein übergeordnetes System oder Konfigurationsprogramm oder manuell über Tasten auf der Frontplatte bedient werden.   []
