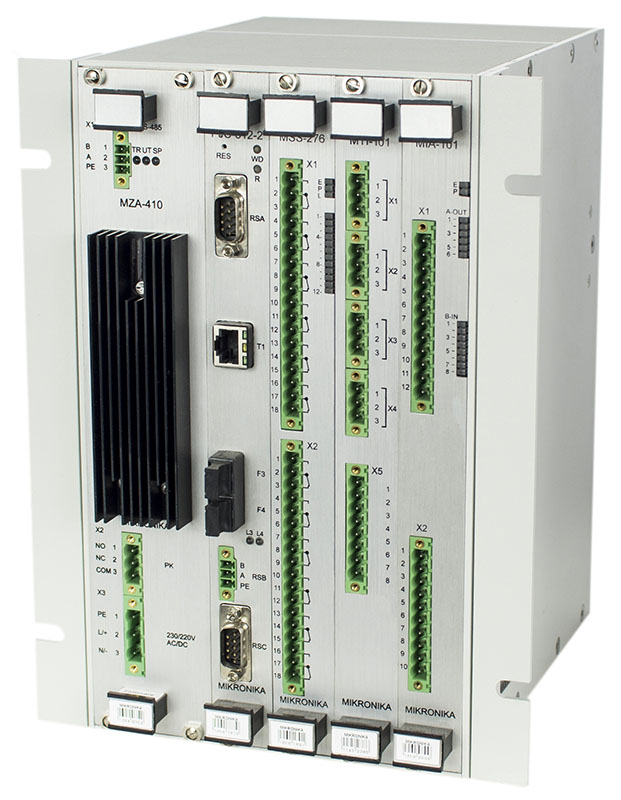

Der Regler SO-52v11-eMC-A ist für die Steuerung des Kühlsystems von ölgefüllten Transformatoren und Spartransformatoren mit zwei oder drei Wicklungen vorgesehen. Die Hauptaufgabe des Reglers besteht darin, die Temperatur der festen Isolierung innerhalb der angenommenen Grenzen zu halten und ihre Überhitzung zu verhindern. Der Controller überwacht auch die Ölisolierung. Die Aufrechterhaltung der richtigen Temperatur sollte unabhängig von wechselnder Last, Umgebungstemperatur und anderen Umgebungsbedingungen sein. Der Regler übernimmt auch die Steuerung der Schaltung der Elemente des Kühlsystems, indem er die Schaltfolge der Kühlgruppen dreht. Der Controller verfügt auch über eine Funktion zum automatischen Einschalten der Kühlung, die das sogenannte " um die Ausrüstung zu finden".
Die grundlegenden Parameter aus dem Gerät sind: Messung der maximalen Öltemperatur und Messung des Laststroms; zusätzlich werden externe Zweipunktsignale abgenommen, z. B. zeigt an, dass der Transformator unter Spannung steht. Die Temperatur des heißesten Wickelpunktes wird ebenfalls berechnet. Die Methode seiner Berechnung wird während der Treiberkonfiguration ausgewählt. Das Gerät verfügt über eine ausreichende Anzahl von Zwei-Zustands-Eingängen und -Ausgängen, die für die Steuerung und die Signalisierung an das Überwachungssystem der SSiN-Station erforderlich sind. Der Kühlregler verfügt auch über analoge Ausgänge, die für die analoge Darstellung der gemessenen Temperaturen ausgelegt sind.
Der Controller führt seine Funktionen aus, indem er Rückmeldungen verarbeitet und Warnungen zusammen mit Ton, Licht und anderen Alarmen erzeugt. Sie ergeben sich aus vordefinierten logischen Beziehungen oder Ereignisfolgen.
Der Controller ist modular aufgebaut und seine Grundkomponenten sind:

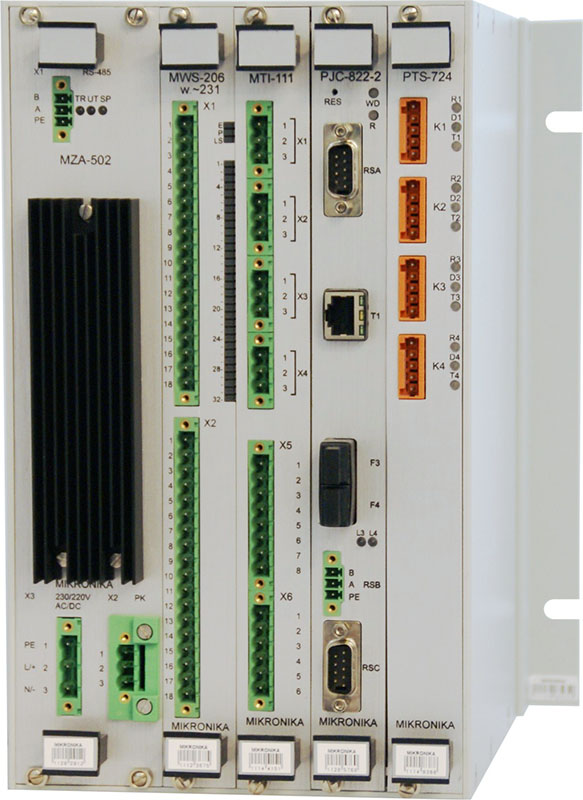

Der Controller SO-52v11-eMB ist ein Gerät zur Überwachung des Transformatorenkühlsystems. Es ist mit einer Reihe von digitalen und analogen Eingängen ausgestattet, die alle erforderlichen Funktionen ausführen können. Das Gerät führt auch Temperaturmessungen durch.
Der Controller SO-52v11-eMB besteht aus den folgenden Modulen:
Der Controller SO-52v11-eMB ist für den Betrieb mit der Software SYNDIS ES und ESB ausgelegt.

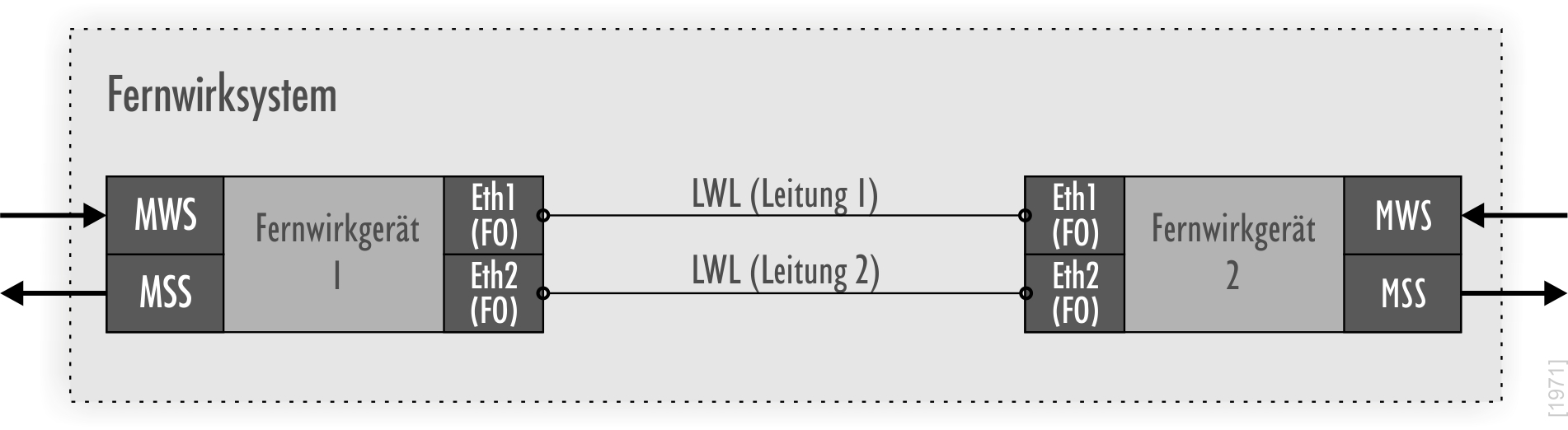

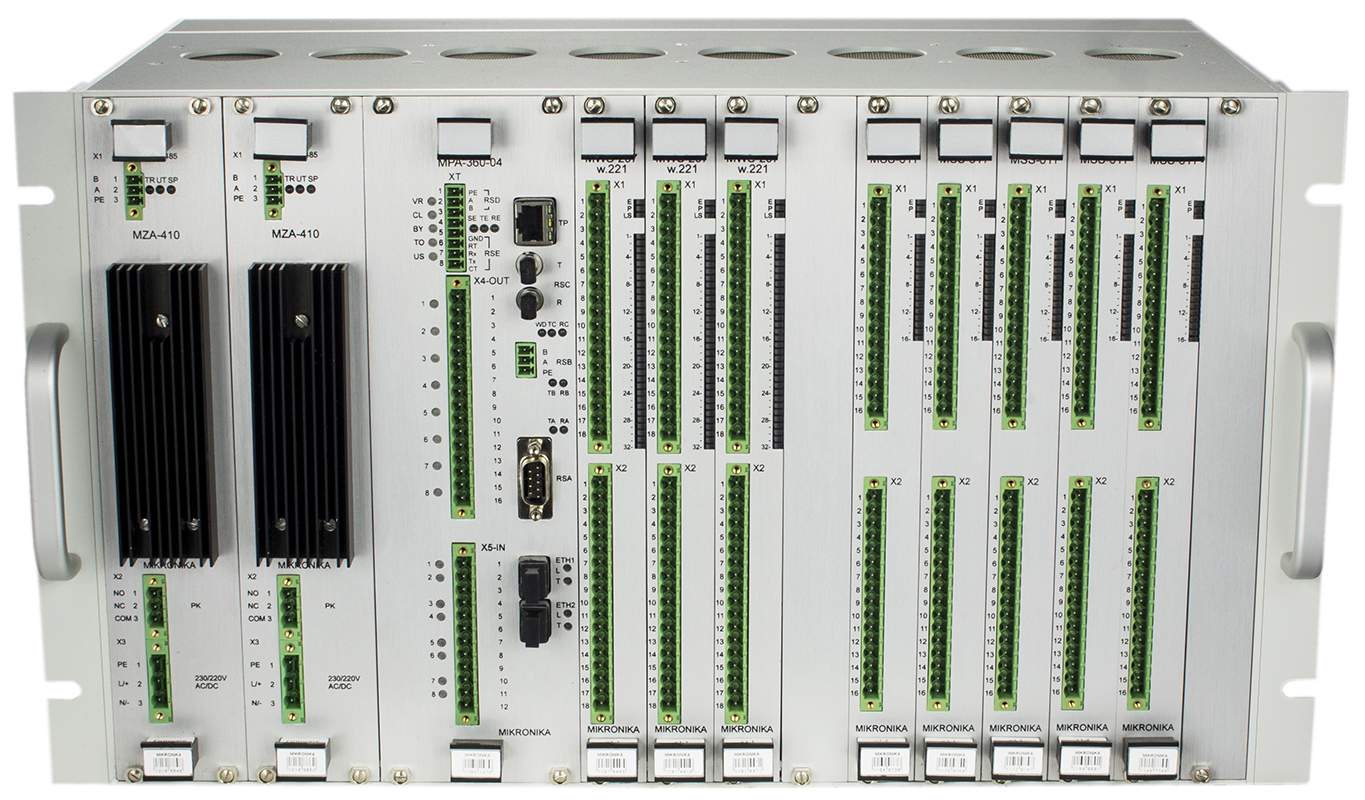

Das auf den Geräten SO-52v11-eMT basierende Fernwirksystem dient zur Überwachung und Steuerung von geografisch verteilten Prozessen der technologischen Verriegelungen zwischen entfernten Primärgeräten wie Schaltern, Trennschaltern, Erdungsschaltern, die an den Enden von Stromleitungen arbeiten. Das System sammelt auch Zustände in entfernten Unterstationen. Ein solches System integriert verteilte Primärgeräte in ein zusammenhängendes System der Telemechanik. Binäre Zustände, die an den Eingängen des einen Gerätes gelesen werden, werden mit einem speziellen zuverlässigen PRP-Protokoll über Lichtwellenleiter an die Ausgänge des anderen Gerätes übertragen. Analoge, binäre Zustände, die dem zweiten Gerät vorgegeben werden, werden auf die Ausgänge des ersten Gerätes übertragen. Das Fernwirksystem kann als Teil eines Sicherheitssystems verwendet werden.
Das Gerät ist modular aufgebaut und hat die Schutzklasse IP50. Die 19" breite Kassette kann die folgende Konfiguration aufnehmen:
Das SMT-102/103 ist das Modul zur Erfassung von Transformatorüberspannungen.
Die Modulbeschreibung finden Sie in der Gerätegruppe "Geräte > Störschreiber".

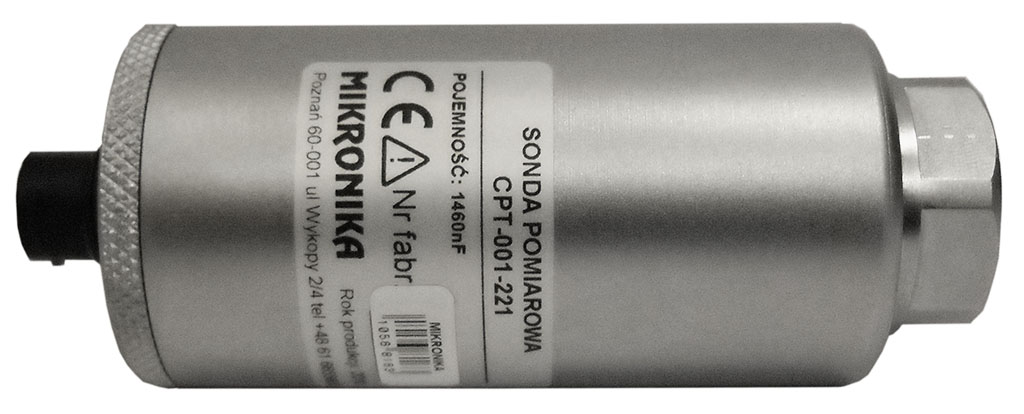

Die Messsonde CPT-00x ist für den Einsatz in Online-Überwachungssystemen für Transformatorentrenner vorgesehen. Die Sonde bildet zusammen mit der Kapazität des Dükerisolators einen kapazitiven Teiler, der den Spannungspegel vom Dükerisolator zum Eingang des Kontrollgeräts SMT-101 anpasst. Es arbeitet mit dem Modul SMT-101 zur Erfassung von Trafokanalüberspannungen zusammen.

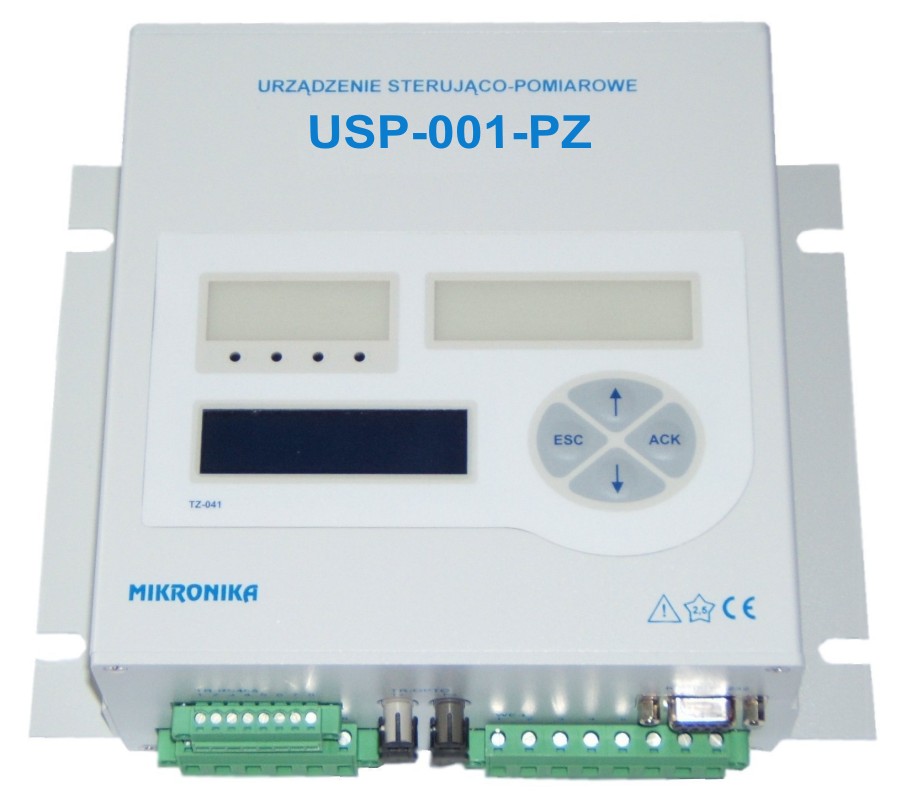

Der spezielle Messumformer USP-001-PZ ist für die Überwachung des Laststufenschalterbetriebs vorgesehen. Das Gerät überwacht seinen Status und meldet Anomalien im Schalterbetrieb. Zusätzlich registriert das Modul vordefinierte Daten, die bei der Analyse der korrekten Funktion des Schalters verwendet werden. Diese Parameter können aus dem Gerät ferngesteuert oder lokal ausgelesen und z. B. verarbeitet werden. durch externe Software. Das Gerät kann Bestandteil eines beliebigen verteilten Telemechaniksystems in der Umgebung sowohl des Energiesektors als auch beliebiger Industrieanlagen sein. Das Gerät kann mit dem SYNDIS-System, aber auch mit jedem anderen SCADA-System arbeiten.
Das USP-001-PZ ist mit den folgenden Typen von Eingangs- und Ausgangsanschlüssen ausgestattet:
