Messumformer SO-5403

Programmierbarer Messumformer dient zur Überwachung von Netzparametern in Umspannwerken: von Übertragungsstationen, Kraftwerken, Heizkraftwerken, Verteilergesellschaften und in der industriellen Energiewirtschaft. Das Gerät ermöglicht die Messung von etwa sechzig Parametern der Stromnetze, u.a.: drei Strangströme und -Spannungen, zusätzliche Spannung U0, Frequenz der Leiterspannungen, Phasenverschiebungswinkel, Wirkleistung und -Energie, Blindleistung, aufgenommene und abgegebene Scheinleistung sowie Spitzenleistung.

Der Messumformer kann alle für die Messung, Überwachung und Steuerung erforderlichen Parameter des Stromnetzes an das übergeordnete System übertragen. Die Kommunikation zu dem übergeordneten System erfolgt in einem beliebigen Übertragungsprotokoll über galvanisch getrennte RS-232-, RS-485-Schnittstellen oder Lichtwellenleiter. Die Messwerte vom Messumformer können mittels Ableseterminal auch lokal angezeigt werden.

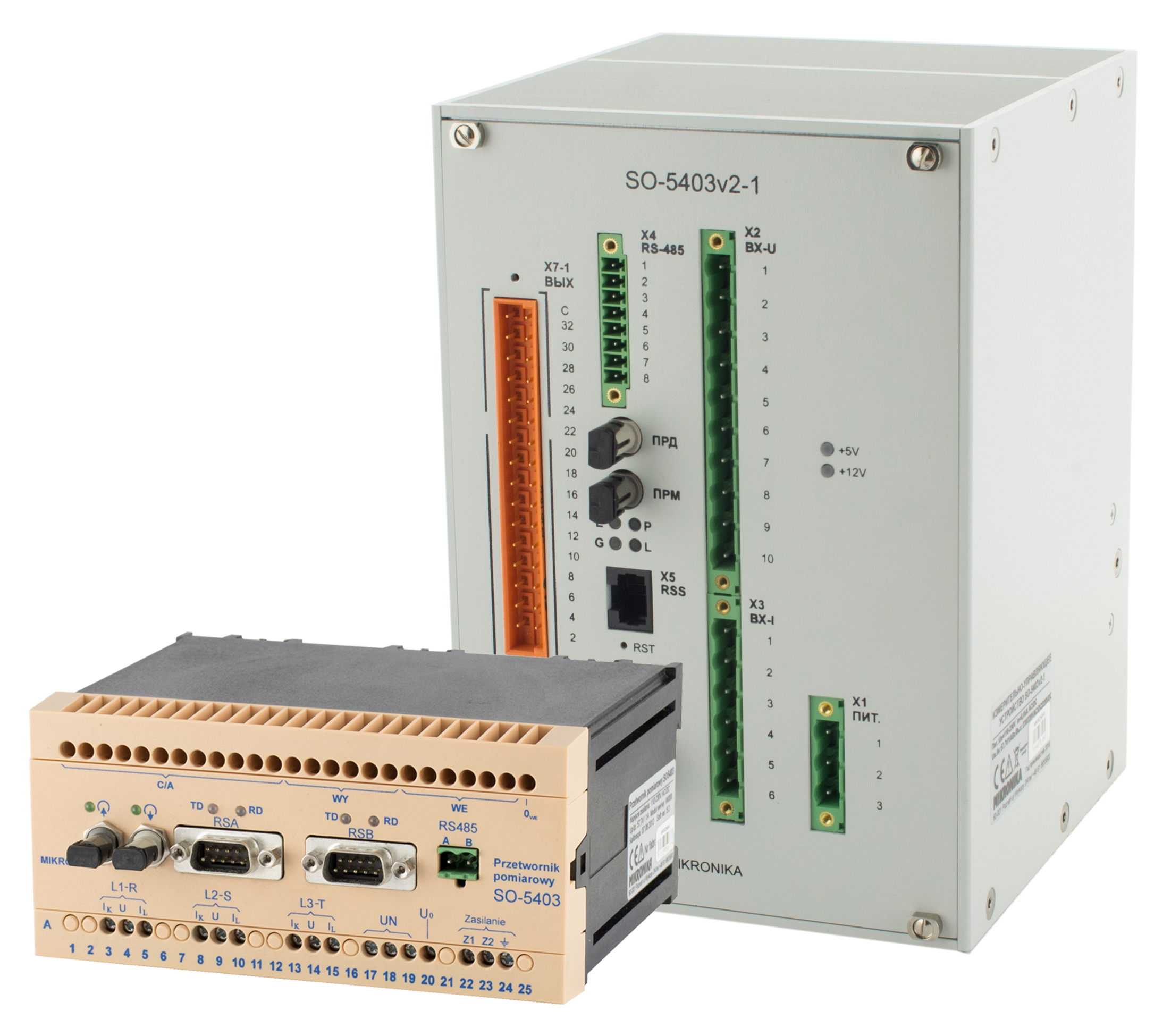

Mustergerät SO-5403 (linkgs) SO-5403v2-1 (rechts)

Der Messumformer kann mit optionalen Baugruppen für analoge Ausgänge und binäre Ein- und Ausgänge ausgestattet werden, deren Parameter anwendungsorientiert ausgewählt werden. Analoge Ausgänge ermöglichen die direkte Bedienung von örtlichen analogen Messgeräten bzw. fernwirktechnischen Analogeingängen. Jedem der Analogausgänge kann eine beliebige vom Messumformer zu messende Größe zugeordnet werden. Ein Satz von binären Ein- und Ausgängen ermöglicht die Realisierung von Steuerungen und Meldungen. Detaillierte Informationen zu verschiedenen Varianten des Gerätes sind hier zu entnehmen: Geräte > Steuer- und Messautomatisierung > SO-5403v1 – Steuer- und Messgerät,
SO-5403v2 – Steuer- und Messgerät  sowie SO-5403v2-1 Steuer- und Messgerät [-]

Messumformer USP-103

Nicht empfohlen zur Anwendung in den neuen Bearbeitungen
Der USP-103 Messumformer realisiert Messungen und Steuerungen beim Einsatz für eine Elektroenergieanlage bzw. -Einrichtung. USP-103 kann als Teil eines beliebigen räumlich verteilten Fernwirksystems angewendet werden. Es kann mit SYNDIS oder jeder anderen Software der SCADA-Klasse zusammen betrieben werden. Das Gerät erfüllt die Normen für den Betrieb im energiewirtschaftlichen Umfeld sowie in anderen Industrieanlagen. Das Gehäuse ist für die Montage auf einer 35mm DIN-Schiene ausgelegt.
Das USP-103 umfasst eine Prozessorbaugruppe, ein Netzteil, eine analoge Ausgangsbaugruppe und eine Messbaugruppe.
Das USP-103  Gerät verfügt über die folgenden Arten von Prozessanschlüssen:
  • 5x WE-U – galvanisch getrennte analoge Spannungseingänge
  • 3x WE-I – galvanisch getrennte Analogstromeingänge
  • 3x WY-A – galvanisch getrennte Analogausgänge mit fünf wählbaren Bereichen
  • 3x WE-Ugalvanisch getrennte analoge Spannungseingänge (zusätzlich)
  • Es ist möglich, auf analoge Ausgänge zu verzichten (wenn eine bestimmte Anwendung diese Art von Ausgängen nicht benötigt)

USP-103 realisiert die Übertragung in folgenden Kanälen:

  • RS-485 (Kanal 1) – zur Kommunikation mit einem übergeordneten System im MODBUS, DNP 3.0 bzw. PN-EN 60870-5-101 - Protokoll
  • RS-485 (Kanal 2) – zur Kommunikation mit einem übergeordneten System im MODBUS-Protokoll
  • RS-232 für Wartungszwecke (lokale Konfiguration und Wartung durch den Benutzer), Dieser Kanal wurde vom Hersteller für dessen eigene Diagnosezwecke vorgesehen.

Zusätzlich können im USP-103 folgende Kommunikationskanäle installiert werden:

  • Multimode-Glasfaser 62,5/125 μm, 50/125 μm oder mit Kunststofffaser POF 1mm zur Kommunikation mit dem übergeordneten System im MODBUS-, DNP 3.0 oder PN-EN 60870-5-101 - Protokoll
  • Ethernet im TP100- oder FO100- Standard zur Kommunikation mit dem übergeordneten System im Modbus- oder DNP 3.0-Protokoll.

Fragen Sie nach dem Produkt
