Модули семейства SO-52v11

Kонтроллер SO-52v11 предназначен для реализации телемеханики в области распределения электроэнергии, управления технологическими процессами в промышленной автоматике, а также распределенных систем систем регистрации помех и оценки качества энергии.

Модульная конструкция с позволяет выбирать модули контроллера в зависимости от требований проекта. Отдельные модули представлены ниже.

ЦВЕТ - не рекомендуется к использованию    |   ЦВЕТ - изготавливаемый модуль/устройство

PJC-81x/83x (центральный процессор)

Не рекомендуется использовать в новых проектах
[заменен на PJC-86x]

Модуль центрального процессора оборудован шиной LVDS на разъеме X (верхний). Общие характеристики пакета 81x/83x: для контроллера SO-52v11, 2x RS-232, 1x RS-485, 1x Ethernet 100TP. Пакет PJC-83x содержит последовательную шину на разъеме Y.

Также есть возможность оборудования модуля различными интерфейсами и дополнительными портами, в зависимости от требований Клиента.

Варианты образцов производства описаны ниже.

PJC-812-2-A содержит:

  • 1x Ethernet TP 10/100 MГц
  • 2x Ethernet LC FX – многомодовое оптоволокно 10/100 MГц
  • флэш-память 64МБ
  • память RAM – 8МБ, из них 4 МБ для поддержания буфера, операционная память 256MB
  • 2x RS-232
  • 1x RS-485
  • обслуживание шины LVDS

PJC-834-2 содержит:

  • 1x Ethernet TP 10/100 MГц
  • 4x Ethernet Fx, многомодовое оптоволокно 10/100 Мгц
  • флэш-память – 64MB, карта microSD 2ГБ
  • память RAM – 8MB, из них 4 МБ буфера резервного копирования, операционная память 256 МБ
  • 2x RS-232
  • 1x RS-485
  • шина LVDS на разъеме « X », последовательная шина на разъеме « Y »
Пример пакета PJC-834-24

PJC-86x-xx;L (центральный процессор с LVDS)

Пакет PJC-86x-xx;L представляет собой центральный модуль, используемый в устройствах автоматики станции на базе модульных конструкций семейства SО-52v11. Пакет ЦП типа PJC-86x-xx;L предназначен для выполнения функций обработки в полевом контроллере. Он также выполняет вычисления и цифровые преобразования, необходимые для выполнения специальных функций устройства, таких как расчет мощности, преобразование протоколов, запись событий и многое другое. Одной из основных задач пакета ЦП PJC-86x-xx;L является внутренняя связь с другими модулями BCU. Все измерения, получение состояний входа и управления, необходимые в контроллере, выполняются с использованием модулей аналогового ввода и вывода, двоичных входов, выходов управления, измерения температуры и других модулей, установленных в BCU.

PJC-86x-xx;L, в зависимости от версии, может быть оснащен набором последовательных оптоволоконных каналов передачи, двумя каналами RS-485 и двумя каналами RS-232, которые можно программно настроить под различные стандарты передачи. Связь с контроллером BCU, оснащенным PJC-86x-xx;L, может быть реализована через до 5 каналов Ethernet TP или FX со скоростью 100 Мбит/с в одиночной или резервированной структуре. Все интерфейсы Ethernet функционируют в соответствии с конфигурацией и могут быть идентифицированы внешне как один или несколько интерфейсов. Поэтому их можно свободно группировать и настраивать. Подробное назначение каналов связи конкретным моделям PJC описано в документации в ключах продукта.

Пример пакета PJC-86x-xx;L

Благодаря связи через внутреннюю шину модуль имеет превосходные функции по сравнению с аналоговыми измерительными модулями, цифровыми входами, выходами управления и коммуникационными модулями. Например, это могут быть:

  • PTS-528 - 8 последовательных многомодовых оптоволоконных каналов, разъем ST, оптоволокно 62,5/125 мкм, дальность действия 2 км
  • PTS-6xx - 8x последовательных каналов RS-232
  • PTS-7xx - 8x последовательных каналов RS-485
  • PTS-8xx - 4 одномодовых последовательных оптоволоконных канала, разъем ST, оптоволокно 9/125 мкм, дальность действия 16 км
  • PTS-9xx - 8 последовательных универсальных программируемых каналов RS232/485/422

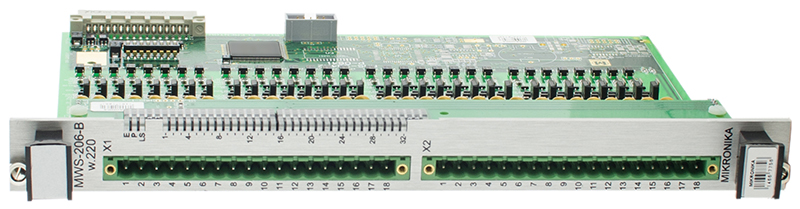

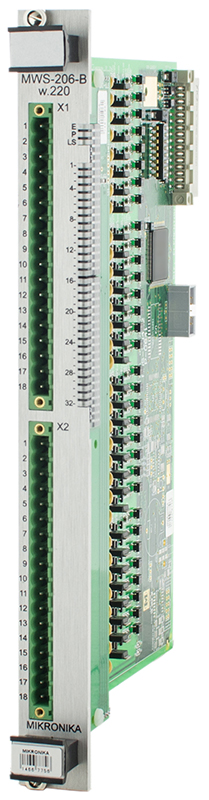

  • MWS-2xx - 32x двоичных входа
  • MSS-3xx - 10 независимых выходов управления 5 А/220 В постоянного тока
  • MSS-6xx - 16 выходов управления «1/n»
  • MSS-5xx - 32 выхода управления и сигнализации (группы 4х8)
  • MPL-2xx - 16 аналоговых измерений 5 А/1 А, 57,7 В/110 В/220 В, настраиваемые 0–20 мА, 4–20 мА, +/- 5 В, +/- 10 В, ...
  • MPL-5xx - 32 измерения 4–20 мА, (группы 4x8)

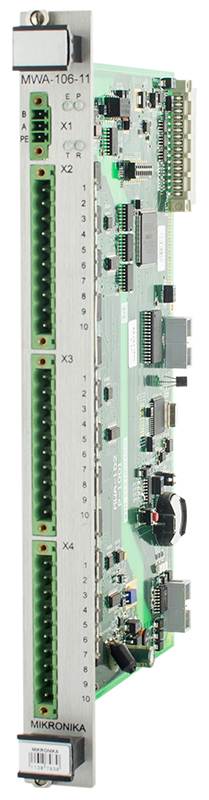

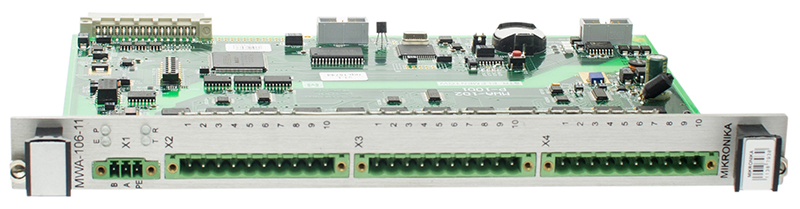

  • MWA-1xx - 12 настраиваемых аналоговых выходов 0–20 мА
  • MPT-2xx - 6x каналов 3/4-проводного измерения температуры и аналоговых входов в стандарте 4÷20 мА
  • МZA-ххх - Блок питания

Связь с модулями осуществляется через внутреннюю шину LVDS на разъеме X. Канал оптоволоконного интерфейса обычно используется для связи с устройством безопасности, взаимодействующим с ЦП.

Центральный блок PJC-86x-xx может работать в резервированной системе с другим блоком того же типа. Пакеты могут физически располагаться в одном или отдельных картриджах. Оба пакета взаимодействуют друг с другом во время работы и синхронизируют внутренние базы данных. База данных содержит текущие состояния двоичных сигналов, текущие измерения и буферы событий.

Каждый пакет может работать в одном из двух режимов работы: активном или неактивном. Невозможно одновременно использовать оба пакета в активном режиме. Неактивный пакет находится в состоянии горячего резерва.   []

PJC-901 (центральный процессор с PCIe)

Процессорный модуль PJC-901 микропроцессорной системы SO-52v11 предназначен для использования в контроллерах полевого уровня, модулях RTU, коммуникационных контроллерах, объектовых контроллерах и других устройствах автоматики. Модуль может взаимодействовать с тремя аппаратными шинами. Шина LVDS-X служит для обмена данными с блоками RTU/BCU с использованием протокола Modbus. Шина PCIe используется для обслуживания коммуникационных модулей и LVDS-Y (дополнительное оборудование), обслуживающего двоичные и аналоговые модули входа-выхода RTU/BCU.

Модуль имеет следующие каналы передачи данных:

  • 5 стандартных портов Ethernet 100/1000Base-TX или 100/1000Base-FX в зависимости от используемого модуля SFP
  • 1 интерфейс RS-232/485/422 (программируемый)
  • 1 x интерфейс RS-485
  • 1 порт USB 2.0 (например, для подключение модема, дополнительного накопителя и т. д.)
  • 1 служебный RS-232 (разъем USB)

Процессорный модуль может быть оснащен дополнительным модулем DSP, который позволяет выполнять математические расчеты, необходимые, например, для расчета параметров оценки качества электроэнергии, расчетов активной и реактивной мощности, а также расширенных функций управления и алгоритмов, в зависимости от используемого программного обеспечения.

Модуль PJC-901 может использоваться в коммуникационном контроллере. Он используется на подстанции для обмена данными между концентратором на подстанции и удаленными первичными и резервными серверами системы SCADA и полевого оборудования подстанции. Блок-схема такого контроллера приведена ниже.

PJC-901 использованный в коммуникационном контроллере

В многофункциональном контроллере RTU/BCU модуль PJC-901 может использовать для сбора данных, измерений и управления. Необходимое количество входов/выходов/измерений и соответствующий набор функций обеспечивается специализированными модулями, установленными в шкафу или кассете RTU/BCU. Схема такого решения показана на рисунке ниже.

PJC-901 использованный в контроллере RTU/BCU
Пример пакета PJC-901

В зависимости от назначения пакета ЦП и типа контроллера его ресурсы могут быть адаптированы для выполнения конкретных задач и функций. Это указано в ключе выбора продукта. За подробной информацией обращайтесь в МИКРОНИКУ.   []

MIA-101 (aналоговые выходы/двоичные входы)

Модуль MIA-101 оснащен аналоговыми выходами 4÷20мА и двоичными входами 24В DC.

Он содержит 6 аналоговых выходов в диапазоне 4÷20мА и 8 двоичных входов 24В DC с общим потенциалом (+) и активным состоянием «короткого замыкания на (-). Двоичные входы разделены на 2 группы по 4 входа.

Модуль MIA-101 может быть использован в контроллере SO-52v11-eMC-A, будучи контроллером системы охлаждения масляных трансформаторов и автотрансформаторов. Кроме того, модуль является составляющей частью контроллера SO-52v11, который используется в приложениях управления технологическими процессами в промышленной автоматике, на подстанциях, где он применяется для управления и контроля выключателей , разъединителей и для реализации точных измерений тока, фазного напряжения и т.д.

Модуль MIA-101 оснащен шиной LVDS

Пример пакета MIA-101

MJE-4xx (аналоговые входы/выходы)

Модуль MJE-4xx принадлежит к группе специализированных аналоговых модулей входов/выходов, применяемых в контроллерах семейства SO-52v11.

Функциональные возможности и особенности устройства:

  • используется для измерения сверхбыстрых помех переходных процессов (transients)
  • регистрация помех переходных процессов 1/50μс
  • 8 изолированных гальванически, аналоговых входов или 4 входа напряжения и 4 входа тока
  • входа напряжения с номинальным диапазоном 100В AC или – 500В AC – в зависимости от версии
  • токовые входа с измерительным диапазоном 1A/5A и с диапазоном тока перегрузки 20A/100A
  • точность измерений 0,5%
  • 2 импульсных выхода (только в MJE-426w.004 и MJE-426w.016)

Модуль MJE-4xx применяется в анализаторах качества энергии SO-52v11-eME. Он оснащен шиной LVDS-Y (нижней).

Примеры пакетов MJE-426 (верхний пакет) и MJE-416

MPA-351-x (измерительно-коммуникационный модуль)

Модуль MPA-xxx является основным модулем контроллера SO-52v11. Он выполняет аналоговые измерения и реализует внутреннюю и внешнюю коммуникацию в структуре контроллера.

Стандартно с модулем MPA-xxx поддерживается связь с помощью 2 оптоволоконных каналов в одиночной или резервируемой структуре. Основная версия обеспечивает работу в сети Ethernet 10/100МБ при помощи витой пары или оптоволокна. Модуль можно оборудовать дополнительным разъемом Ethernet 10/100MB. MPA-xxx использует протокол TCP/IP. Конструкция модуля обеспечивает измерение, вычисление и коммуникацию, используя сложные вычислительные алгоритмы и расширенные протоколы передачи.

В версии контроллера SO-52v11, модуль реализует функции MASTER относительно модулей входов и выходов типа MWS-1xx, MWS-2xx, MWS-3xx, MSS-2xx, MSS-3xx, MPL-2xx, блока питания MZA-201, поддерживая коммуникацию с этими модулями при помощи шины LVDS.

Коммуникационно-измерительный модуль MPA-xxx может также работать с модемом радиопередачи и GPRS.

MPA-xxx применена многосторонняя гальваническая развязка.

Пример пакета MPA-351-1

MPA-370-3 (измерительно-коммуникационный модуль)

MPA-370-3 предназначен для инсталляции в полевых контроллерах, работающих в цифровых энергетических подстанциях. Модуль реализует функции измерения токов и напряжений в измерительных ячейках обычных трансформаторов и передачи значений измерительных образцов согласно со стандартом шины процесса.

MPA-370-3 непрерывно измеряет напряжения и токи, подаваемых от вторичных цепей трансформаторов напряжения и тока. Способ передачи этих сигналов зависит от местоположения контроллера на подстанции и соответствующей версии конструкции устройства. Измеренные значения преобразованы и переданы при помощи двух независимых коммуникационных интерфейсов (по оптоволоконным каналам) к принимающим устройствам.

MPA-408-xx (обработка и обмен данными)

MPA-408-xx – это блок обработки и обмен данными, выполняющий функцию центрального процессора в устройствах автоматики станции, а также в устройствах промышленной автоматики. Модуль измеряет напряжение, токи и частоты, рассчитывает мощность, конвертирует протоколы и записывает события. MPL-408-xx также осуществляет внутренний обмен данными с другими модулями BCU. Все измерения, ввод и управление, необходимые в BCU, выполняются с использованием совместимых с CPU аналоговых модулей ввода и вывода, двоичных входов, выходов управления, измерений температуры и других. Модуль MPA-408-xx также имеет последовательные каналы передачи данных как для оптоволоконной, так и проводной связи. Каналы RS-485 и RS-232 можно настроить с помощью программного обеспечения pConfig.

Модуль также имеет широкий спектр возможностей обмена данными в сети. Обмен данным с контроллером BCU, оснащенным MPA-408-xx, может осуществляться с помощью максимально 5 интерфейсов 100Base-FX или 100Base-TP в отдельной или избыточной структуре. Модуль осуществляет обмен данными с использованием сложных алгоритмов преобразования данных и протоколов передачи. Кроме того, модуль имеет служебный разъем RS-232 для локальной параметризации.

ля связи по внутренней шине MPA-408-xx может использоваться со следующими типами модулей:

  • MWS-2xx (32 дискретных ввода)
  • MSS-3xx (10 независимых выходов управления 5A/220 В пост. тока)
  • MSS-6xx (16 выходов управления типа «1/n» 5A/220 В пост. тока)
  • MSS-5xx (32 выхода управления и сигнализации 0,15A 220 В пост. тока
  • MPL-2xx (16 аналоговых измерений 5A/1A, 57,7 В/110 В/220 В, настраиваемые 0÷20 мА, 4÷20 мА, +/-5 В, /-10 В)
  • MPL-5xx (32 измерения 4÷20 мА)
  • MPL-6xx (10 аналоговых измерений – 6 измерений 57,7 В /110 В /220 В, 4 измерения 1A/5A
  • MWA-1xx (12 настраиваемых аналоговых выходов 0÷20 мА)
  • MPT-2xx (6 каналов с тремя или четырьмя проводами измерения температуры и аналоговыми входами в стандарте 4÷20 мА)
  • MZA-xxx (семейство блоков питания различных типов)
Пример пакета MPA-408

MPL-2xx/-3xx (аналоговые измерения)

Модуль измерений с линейной сепарацией MPL-xxx предназначен для сбора измерений с 16 аналоговых входов. Он обеспечивает измерения напряжения или тока постоянных и переменных сигналов, которые изолированны гальванически от измерительного блока. Модуль MPL-xxx может использоваться в контроллере ячейки или другом объектном устройстве системы SYNDIS.

MPL-2xx содержит 16 биполярных аналоговых входов с гальваничекой развязкой. Также входа гальванически отделены от измерительного блока модуля с использованием линейной оптопары. Модуль MPL-2xx содержит переменное количество входов напряжения и тока. Вариант MPL-22x содержит 2 разъема, сгруппированных по восемь. Разъем X1 это разъем напряжения, а X2 – это вход тока. Благодаря такой системе устройство может вычислить 8 групп фазовой мощности.

Варианты MPL-2xx и MPL-3xx характеризуются одними и теми же функциональными возможностями – осуществляют измерения с 16 аналоговых входов и реализуют коммуникацию. Единственным отличием является метод расчета мощности. Модуль MPL-3xx содержит 4 входа напряжения и две группы по 6 входов тока.

Модули оснащены циклическим буфером, что позволяет записывать и сохранять 1000 событий (вместе с датой и временем). Память поддерживается батареей. Передача реализовывается при помощи шины LVDS без гальванической развязки. К шине можно подключить до 16 модулей MPL-xxx.

Как MPL-2xx, так и MPL-3xx имеют дополнительный сервисный интерфейс RS-232 (предназначен для тестирования и параметризации системы).

Полный перечень модулей MPL-xxx, предусмотренных ключом продукта, а также производство контроллера в нестандартной версии, доступный после контакта с МИКРОНИКОЙ.

Примеры пакетов (сверху): MPL-306w.004, MPL-227w.101, MPL-226w.301 и MPL-226w.107

MPL-4xx (аналоговые измерения)

Модуль MPL-4xx предназначен для работы с Анализатором качества энергии SO-52v11-eME. MPL-4xx - это измерительный модуль напряжений и токов. Он непрерывно измеряет с соответствующей точностью значения напряжения и тока, необходимых для вычислений. Измеренные величины необходимы для расчета параметров для оценки качества энергии, Измеренные или расчетные данные затем сохраняются в памяти контроллера. Они объединяются в пачки и ретранслируется по сетевому каналу вк сервер качества энергии.

В зависимости от потребностей Клиента можно подготовить много разных вариантов пакета MPL.

Доступные конфигурации модуля:

  • MPL-416w.014 - 4 входа напряжения 100B AC и 4 входа тока 1A/5A AC или 4 входа сверхтока 1,4A/7A DC
  • MPL-416w.015 – 4 входа напряжения 230B AC и 4 входа тока 1A/5A AC  или 4 входа сверхтока 20A/100A AC/DC
  • MPL-416w.024 – 4 входа напряжения 57,5/100B и 80/140B DC AC и 4 входа тока 1A/5A, 28A/140A DC
  • MPL-416w.028 – 8 входа тока 1A/5A (20A/100A)
  • MPL-416w.029 – 16 входа тока 1A/5A
  • MPL-416w.030 – 8 входа напряжения 57,7B AC, 8 входа тока 100mA AC
  • MPL-416w.031 - 8 входа напряжения 57,7B AC, 8 входа тока 1A AC
  • MPL-416w.032 – 16 входа тока 100mA AC
  • MPL-416w.033 – 16 входа тока 1A AC
  • MPL-416w.035 – 16 входа напряжения 57,7B AC
  • MPL-426w.002 - 16 входов напряжения 100B AC
  • MPL-426w.010 - 8 входов тока 1A/5A AC/DC или 8 входов сверхтока 20A/100A AC/DC
Примеры пакетов MPL-416w.014 (верхний пакет) oraz MPL-426w.002 (нижний пакет)

На входах тока, измеряемые диапазоны устанавливаются переключателем, расположенным на плате. Входа измерений изолированны от системы измерений гальванически.

MPL-501/511 (аналоговые измерения)

Модуль MPL-501 может быть элементом контроллера ячейки или работать с другими объектными устройствами системы SYNDIS. MPL-501 предназначен для сбора измерений с 32 аналоговых входов тока 4÷20 мА. Входы разделены на четыре группы по восемь входов каждой группы. Каждую группу обслуживает 16-битный преобразователь A/C. Группы входов изолированы друг от друга гальванически и выведены на отдельные разъемы на лицевой панели пакета.

Связь с главной системой реализована при помощи протокола MODBUS RTU или DNP 3.0, в то время как, связь между собой происходит по шине LVDSv1. В распределенном контроллере ячейки существует возможность подключения до 24 модулей MPL-501. Пакет оснащен дополнительно сервисным портом RS-232 для тестирования и параметризации модуля.

К тому же, модуль содержит циклический буфер событий, который поддерживается батареей. Это позволяет сохранять до 3550 событий вместе с датой и временем.

MPL-501 выполнен в стандарте, разработанным для установки в кассете контроллера SO-52v11. Модуль может иметь применение и в других измерительных устройствах телеметрических систем.

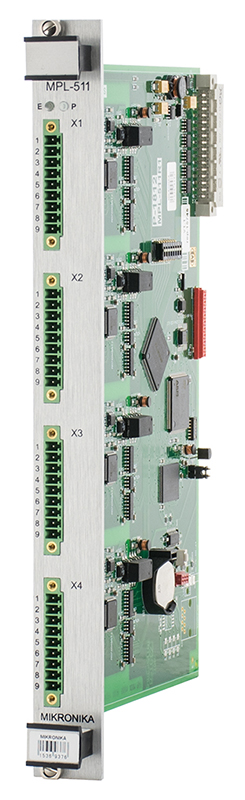

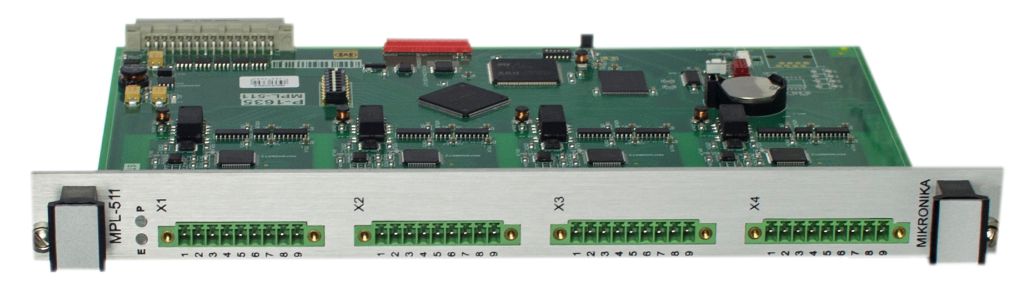

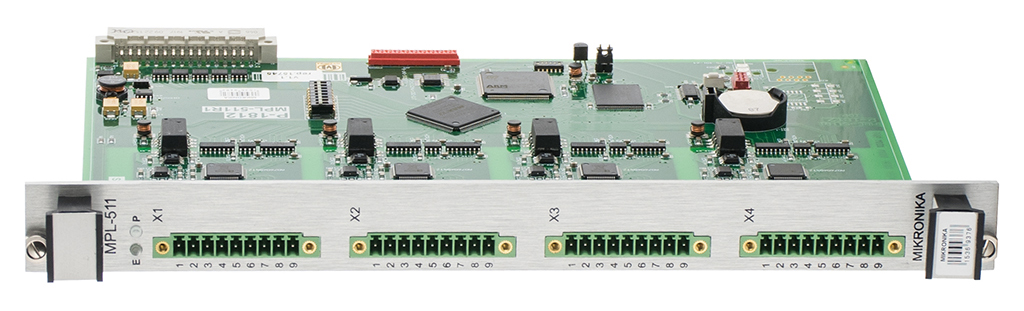

Пример пакета MPL-511

MPL-6x8-x (аналоговые измерения)

Модуль MPL-608-x предназначен для аналоговых измерений напряжений и токов на в устройствах семейства SO-52 производства компании MIKRONIKА. Модуль предназначен для применения в промышленных измерительно-управляющих устройствах и автоматике электроэнергетических систем, оснащенных шиной LVDS, работающей в режиме SPIBUS или MODBUS-RTU. Модуль MPL-608-x имеет шесть входов для измерения напряжения и четыре входа для измерения тока. Диапазон измерения входов напряжения составляет 0÷100 В переменного тока и используется для измерения напряжений непосредственно из сети или от измерительных трансформаторов напряжения. Диапазон измерений токовых входов составляет 0÷1A или 0÷5A переменного тока.

Режим SPIBUS предназначен для применения на платформе SO-52, оснащенной модулями измерения и передачи данных типа MPA. Режим MODBAS-RTU обеспечивает совместимость MPL-608 с приложениями на платформе SO-52 с использованием пакетов центрального процессора PJC-8xx и PJC-9xx. Режим MODBUS-RTU используется, когда MPL-608-x работает как модуль с отдельным корпусом (удаленное измерительное устройство).

Ширина корпуса модуля MPL-608 - 2 дюйма. Также можно изготовить модуль только с измерением шести напряжений (без измерений тока). В этом случае ширина фронтальной панели составляет 1”, а модуль называется MPL-618.

Пример пакета MPL-618 (верхний) й MPL-608 (нижний)

MPT-1xx (измерения температуры)

Модуль измерения температуры MPT-1xx предназначен для работы с датчиками PT100, PT1000 и Ni100. Модуль обеспечивает измерения температур с 8 резистивных датчиков. К тому же, в выбранных каналах можно измерять силу постоянного тока в стандарте 4÷20мА. Все каналы измерений изолированны друг от друга гальванически. Сепарация также содержит место по отношению к напряжению питания. Модуль может быть как элементом контроллера ячейки, так и работать с другими объектными устройствами системы SYNDIS.

Система входов модуля обеспечивает автоматическую компенсацию резистивности проводки для трехпроводной системы подключения датчика. В каждом измерительном торе применяется независимый 12-битовый преобразователь A/C.

Модуль оборудован цикличным буфером событий, поддерживающийся батареей, который позволяет сохранять до 1000 событий вместе с датой и временем. Процессор модуля поддерживает коммуникацию с главной системой, используя протокол MODBUS или DNP 3.0. Между собой пакеты общаются при помощи шины LVDS, на которой можно установить максимально до 16 пакетов MPT-1xx. Также пакет оснащен сервисным портом RS-232, предназначенным для тестирования и параметризации модуля.

MPT-1xx выполнен в стандарте, позволяющем монтаж в корпусе контроллера SO-52v11.

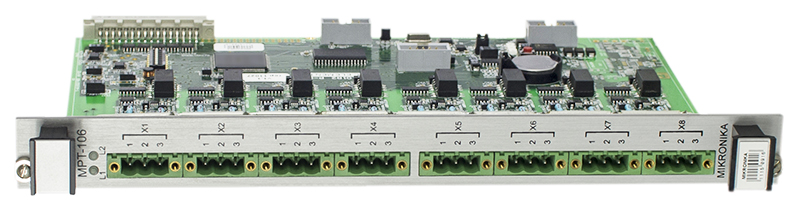

Пример пакета MPT-106

MPT-2x6 (pomiary temperatury i wejść analogowych 4÷20mA)

Модуль измерения температуры MPT-2x6 предназначен для использования с датчиками PT100, PT1000 и Ni100. Он позволяет измерять температуру с 3 или 6 резистивных датчиков в зависимости от версии исполнения модуля. В выбранных каналах также можно измерить силу постоянного тока по стандарту 4÷20 мА. Все измерительные каналы гальванически изолированы друг от друга. Изолировано также напряжение питания. Модуль может быть частью полевого контроллера или может использоваться с другими объектными устройствами SYNDIS. Входные системы модулей обеспечивают автоматическую компенсацию сопротивления соединительных проводов для трехпроводной системы подключения датчика. Также можно подключить датчики в четырехпроводной системе. В каждом измерительном пути используется 16-разрядный преобразователь A/C. Входная схема позволяет подключать сигналы стандарта 4÷20mA после настройки оборудования.

Модуль осуществляет обмен данных с вышестоящей системой по стандарту Modbus-RTU. Модули обмениваются данными друг с другом с помощью шины LVDS, на которой можно разместить до 8 модулей MPT-2x6. Кроме того, модуль имеет служебный разъем RS-232 для тестирования и параметризации модуля.MPT-2x6 изготавливается по стандарту, позволяющим монтировать его в корпусе контроллера SO-52v11.

Пример модульa MPT-206

MSS-2xx (управление и сигнализация)

Модуль MSS-2xx может быть составляющей частью объектного контроллера. Предназначен он для реализации управления и сигнализации при помощи напряжения величиной до 220В DC, что подается на главные цепи при помощи реле, установленного в модуле. MSS-2xx содержит 12 выходов управления или сигнализации. Выходы реализованы посредством 12 двоичных реле с контактами «нормально открыты». Все реле отделены друг от друга. Вся информация об управлении объектами доступна с помощью главной системы. Модуль оснащен циклическим буфером событий, что поддерживается батареей. Буфер позволяет сохранять до 1000 событий вместе с датой и временем.

Связь процессора модуля с главным модулем связи происходит при помощи протокола MODBUS-RTU или DNP 3.0. Пакеты общаются между собой, используя шину LVDS, на которой можно установить максимально до 16 пакетов MSS-2xx. Дополнительно пакет оборудован сервисным портом RS-232, предназначенным для тестирования и параметризации модуля.

Модуль MSS-2xx выполнен в стандарте, что позволяет монтаж в корпусе контроллера SO-52v11.

Примеры пакетов MSS-246 (верхний пакет) и MSS-216

MSS-3xx (управление и сигнализация)

Модуль MSS-3xx – это составляющая часть объектного контроллера SO-52v11. Он предназначен для выполнения управления и сигнализации с помощью напряжения до 220В DC, что подается на главные цепи при помощи реле, установленных в модуле. MSS-3xx содержит 10 выходов управления. Они сгруппированы на 2х разъемах по 5 выходов управления. Выходы реализованы посредством двоичных реле с контактами « нормально открыты ». Все реле разделены. Сепарация находится между реле и системой логики, а также блоком питания. Все клеммы реле выведены на объектные разъемы, на лицевой панели модуля. К каждому реле присваивается конкретный светодиод, который сигнализирует о его состоянии.

К тому же, информация о состоянии управления может контролироваться при помощи главной системы. Модуль содержит циклический буфер событий, в котором сохраняются изменения. Буфер поддерживается батареей и может сохранять до 1000 событий вместе с датой и временем его возникновения.

Модуль MSS-3xx может работать в режиме одиночного и двойного управления или в режиме мультивыходного управления. В свою очередь, есть возможность контроля наличия напряжения управления на одном из контактов реле. Это позволяет проверить целостность цепей управления.

Модуль MSS-3xx содержит сервисный канал передачи, реализован на базе интерфейса RS-232 (не сепарированный). Связь с главной системой происходит посредством шины LVDS, используя протокол MODBUS-RTU и DNP 3.0.

Пример пакета MSS-301

MSS-4xx (управление и сигнализация)

Модуль MSS-4xx – это составляющая часть объектного контроллера SO-52v11. Также он может работать и с другими объектными устройствами системы SYNDIS. Модуль управление реле MSS-4xx предназначен для реализации управления посредством вспомогательного напряжения управления, величиной 220В DC. MSS-4xx содержит 12 выходов управления. Выходы реализованы с использованием двоичных реле с контактами «нормально открыты». Все реле разделены. Все клеммы реле выведены на объектные разъемы, на лицевой панеле модуля. К каждому реле присваивается конкретный светодиод, который сигнализирует о его состоянии. К тому же, информация о состоянии управления может контролироваться при помощи верхстоящей системы.

Возможно определять отдельные элементы управления, как импульсные. Дополнительно, к модулю MSS-4xx можно подключать большее внешнее реле к разъему X4. Стандартно, главное реле установленно внутри модуля. Оно обеспечивает переключение нагрузки до 5А.

Модуль содержит циклический буфер событий, в котором сохраняются изменения. Буфер поддерживается батареей. Он может сохранят до 1000 событий, вместе с датой и временем.

Модуль MSS-4xx содержит сервисный канал передачи, реализованный на базе интерфейса RS-232 (не сепарированный). Связь с верхстоящей системой происходит по шине LVDS при помощи протокола MODBUS-RTU и DNP 3.0. К шине LVDS можно подключит максимально до 16 модулей MSS-4xx.

Пример пакета MSS-406

MSS-5xx (управление и сигнализация)

Модуль MSS-5xx -это составляющая часть объектного контроллера SO-52v11. Модуль управление реле MSS-5xx предназначен для реализации управления и сигнализации посредством управляющего напряжения , до 220В DC, которое подается на главные цепи при помощи реле, установленных в модуле. MSS-5xx содержит 32 выхода управления (или сигнализации). Выходы реализованы посредством двоичных реле с контактами «нормально открыты». Они объединены в 4 группы с гальванической развязкой. На объектный разъем, который находится на передний панели, выведено по одной клемме каждого из реле. Вторая клемма реле выведена как один общий порт. К каждому реле присваивается конкретный светодиод, который сигнализирует о его состоянии. К тому же, информация о состоянии управления может контролироваться при помощи главной системы.

Возможно определять отдельные элементы управления, как статические или импульсные. Модуль содержит циклический буфер событий, в котором сохраняются изменения. Буфер поддерживается батареей и может сохранять до 1000 событий вместе с датой и временем его возникновения.

Модуль MSS-5xx содержит сервисный канал передачи, реализованный на базе интерфейса RS-232 (не сепарированный). Он служит для тестирования и параметризации системы с помощью протокола MODBUS-RTU. Связь с главной системой происходит при помощи шины LVDS, используя протокол MODBUS-RTU и DNP 3.0. К шине LVDS можно подключит максимально до 16 модулей MSS-5xx.

Пример пакета MSS-506

MSS-6xx (управление и сигнализация)

Модуль MSS-6xx это составляющая часть объектного контроллера SO-52v11 (BCU) или решений типа RTU (Remote Terminal Unit / Удаленный терминал). Он производится в нескольких функциональных версиях. Модуль управления реле MSS-6xx предназначен для реализации управления и сигнализации при помощиуправляющего напряжения , величиной до 220В DC (для MSS-601 и MSS-611) и до 230В AC (для MSS-621), которое подается на главные цепи при помощи реле, установленного в модуле. Модуль MSS-6xx содержит 16 выходов управления (или сигнализации). Выходы реализованы посредством двоичных реле с контактами «нормально открыты». Все реле разделены. Гальваническое разделение находится между реле и логическими цепями, а также источником питания.Каждому реле присваивается конкретный светодиод, который сигнализирует о его состоянии. К тому же, информация о состоянии управления может контролироваться при помощи главной системы.

Вполне возможно определять отдельные элементы управления, как статические или импульсные. Модуль содержит циклический буфер событий, в котором сохраняются изменения, что возникает на любом из выходов управления. Буфер поддерживается батареей и может сохранять до 1000 событий вместе с датой и временем его возникновения.

MSS-601 содержит возможность измерения напряжения управления. Контакты выведены на разъеме X3 главной панели. Модули MSS-611 и MSS621 имеют по 16 выходов управления, без возможности измерения напряжения управления.

Модуль MSS-6xx содержит сервисный канал передачи, реализованный на базе интерфейса RS-232 (не сепарированный). Он служит для тестирования и параметризации системы. Связь с верхстоящей системой происходит с помощью шины LVDS при использовании протокола MODBUS-RTU. К шине LVDS можно подключит максимально до 16 модулей MSS-6xx.

Пример пакета MSS-601

MSY-1xx (двухпозиционные входы/выходы)

Модуль двоичных входов/выходов MSY-1xx предназначен для сбора событий, подсчета импульсов с цифровых входов и реализации управления. Управление выполняется в рамках реализации распределенной телемеханики при помощи контроллера ячейки или других объектных устройств системы SYNDIS.

Каждый пакет MSY-1xx может содержать до 32 линий сигналов, каждая из которых может быть определена с помощью аппаратных средств или программного обеспечения, как линия входа или выхода.

MSY-1xx с конфигурацией модуля входов выполняет регистрацию изменений состояний бинарных входов или подсчет импульсов с 32 двоичных входов сигнализации или импульсных входов с уровнем входного напряжения 24В DC.

MSY-1xx с конфигурацией модуля выходов выполняет управления 32 статическими или импульсными выходами с помощью внешнего напряжения управления.

Двоичные входы и выходы изолированны гальванически от цифровой части, питания и парами между собой. Пакет может монтироваться в кассете MS, LVDS или как самостоятельныймодуль. Последовательная передача реализована посредством одного из трех интерфейсов: LVDS (без гальванической развязки), RS-485 (с гальванической развязкой), многомодовый оптоволоконный канал.

Пример пакета MSY-101 пакет с магистралью «MS»

MTI-1xx (pomiary temperatury/prądu)

Модуль MTI-1xx предназначен для сбора измерений температуры с 4 резистивных датчиков PT100 и 4 измерений тока 5A AC. Все каналы измерений изолированны друг от друга гальванически, а также от источника питания. MTI-1xx может быть элементом контроллера ячейки или работать с другими объектными устройствами системы SYNDIS.

Модуль MTI-1xx содержит:

  • 4 аналоговых входа (с гальванической развязкой) для подключения датчиков температуры PT100
  • 4 аналоговых входа (с гальванической развязкой) для измерений тока 5A AC, входа независимы друг от друга
  • дополнение – 3 независимых аналоговых входа (с гальванической развязкой) для измерения тока 4÷20мA DC (только вер. MTI-111)

Связь модуля MTI-1xx с главными устройствами происходит с помощью шины LVDS, используя MODBUS-RTU или DNP 3.0. К шине LVDS можно подключит максимально до 16 пакетов MTI-1xx. Также, модуль содержитсервисный интерфейс RS-232 для тестирования и параметризации системы.

Модуль MTI-1xx оснащен передней панелью в стандарте двойной высоты EUROCARD, предназначенной для размещения в контроллере SO-52v11.

Пример пакета MTI-111

MSO-00x (сетевые передачи)  []

Пакет MSO-00x предназначен для передачи данных в компьютерных сетях по стандарту Ethernet. Он используется в приложениях, где количество сетевых портов центральных блоков серии PJC-9xx недостаточно, например, в концентраторах данных или сетевых синхронизаторах. Он оснащен 10 сетевыми портами Ethernet со сменными вставками SFP, обеспечивающими передачу в стандартах 10/100/1000 Base-TX и 100/1000 Base-FX.

Система самостоятельно распознает модель и подстраивает скорость передачи и тип связи под используемую вставку.   []

В зависимости от версии оборудования и конфигурации в специальной программе pConfig отдельные интерфейсы могут работать как:

  • независимые интерфейсы с отдельными физическими адресами, IP-адресами и масками подсети
  • интерфейсы, работающие в системе коммутации, имеющие одинаковый физический адрес, IP-адрес и маску подсети

Модуль оснащен аппаратной поддержкой протокола синхронизации точного времени PTP. Этот протокол обеспечивает синхронизацию времени через Ethernet с точностью менее одной микросекунды, что делает его пригодным для приложений, критичных ко времени. Использование меток времени на уровне физического уровня протокола позволяет получить максимально возможную точность протокола.

Пакет имеет две аппаратные версии.

  • MSO-001 – 10 независимых сетевых портов с поддержкой протокола синхронизации точного времени PTP.
  • MSO-002 – версия со свитчем (8 портов в системе коммутатора – одинаковый IP-адрес и два независимых порта с PTP) и с независимыми интерфейсами (8 независимых портов – разные IP-адреса и 2 независимых порта с PTP)

Для MSO-002 настройка выполняется с помощью программы pConfig.   []

Пример пакета MSO-002

MWA-1xx (управление и сигнализация)

Модуль аналоговых входов MWA-1xx предназначен для реализации управления и сигнализации с помощью токовых сигналов. Модуль может работать как элемент контроллера SO-52v1x в распределенной телемеханике или работать с другими объектными устройствами системы SYNDIS.

MWA-1xx содержит максимально 24 аналоговых токовых выходов (3 группы по 8 входов). Доступны такие версии: 8, 16, или 24 выхода выведенных на 10-клемный разъем на передней панели устройства. Системы выходов изолированны гальванически от источника питания. Выходы реализованы в настраиваемых токовых диапазонах 0÷20мA, 4÷20мA, 0÷5мA.

Связь с верхстоящим устройством происходит с помощью шины LVDS (при пакетной конструкции) интерфейса с гальваническим разделением RS-485 (при конструкции независимого пакета). MWA-1xx также содержит сервисный интерфейс RS-232 (с гальванической развязкой), предназначенный для тестирования и параметризации модуля.

Открытый протокол связи позволяет работать с устройствами других производителей.

Пример пакета MWA-101

MWS-1xx (двоичные входы)

Модуль двоичных входов MWS-1xx предназначен для сбора событий и подсчета импульсов с цифровых входов в рамках реализации распределенной телемеханики посредством контроллера ячейки или других объектных устройств системы SYNDIS.

Модуль двоичных входов содержит 24 входа, которые регистрируют изменения состояний или подсчитывают импульсы. Каждый из входов может быть определен как вход сигнализации или импульсный вход. Входы сигнализации осуществляют сбор изменений состояний входов. Обнаруженные изменения сохраняются в циклическом буфере событий, поддерживающейся батареей. В буфере может сохранятся до 1000 событий, вместе с датой и временем их возникновений. Дополнительно, на лицевой панели находятся светодиоды, сигнализирующие о высоком состоянии входов. Каждый из входов содержит отдельную сигнализацию.

Двоичные входы изолированны гальванически от цифровой части, блока питания, а также между собой.

Связь с главным устройством происходит с помощью шины LVDS (без гальванической развязки), используя протокол MODBUS или DNP 3.0. К шине можно максимально подключить 16 пакетов MWS-1xx. Также модуль содержит сервисный интерфейс RS-232, который служит для тестирования и параметризации системы.

Пример пакета MWS-156w.221

MWS-2xx (двоичные входы)

Модуль двоичных входов MWS-2xx предназначен для сбора событий и подсчета импульсов с цифровых входов в рамках реализации распределенной телемеханики при помощи контроллера ячейки или других объектных устройств системы SYNDIS.

Модуль двоичных входов содержит 32 входа, которые регистрируют изменения состояний или насчитывают импульсы дифференцированных уровней напряжений (доступных согласно ключу продукта). Модуль может производится в версии с 16 или 32 входами. О состоянии каждого из входов сигнализируют светодиоды, видимые пользователю.

Двоичные входы изолированны гальванически от цифровой части, блока питания и между собой (в группах по 8 входов).

Каждый из входов можно определить как вход сигнализации или импульсный вход. Обнаруженные изменения сохраняются в цикличном буфере событий, в памяти, поддерживающейся батареей и с емкостью до 1000 событий, вместе с датой и временем их возникновения.

Связь с главным устройством происходит с помощью шины LVDS (без разделения), используя протокол MODBUS-RTU или DNP 3.0, или же с помощью интерфейса с гальванической развязкой RS-485. К шине LVDS можно подключить максимально 16 пакетов MWS-2xx. Вместе с этим, используя RS-485 можно подключить до 32 модулей. Также модули имеют сервисный интерфейс RS-232, предназначенный для тестирования и параметризации системы.

Пример пакета MWS-206-Bw.221

MWS-40x (двоичные входы)

Модуль двоичных входов MWS-40x содержит 48 входов уровня входного напряжения 24В DC или 48В DC. Он предназначен для сбора событий и подсчета импульсов с цифровых входов в рамках реализации распределенной телемеханики при помощи контроллера ячейки или других объектных устройств системы SYNDIS.

Модуль MWS-40x выполняет регистрацию событий в виде изменений состояний или подсчета импульсов. Процессор модуля регистрирует изменения состояний входов с разрешением 1мс.
Двоичные входы изолированны гальванически от цифровой части, блока питания и между собой (6 групп по 8 входов).

Пример пакета MWS-406

MWS-41x (двоичные входы)

Модуль двоичных входов MWS-41x содержит 64 входа уровня входного напряжения 24В DC или 48В DC. Он предназначен для сбора событий и подсчета импульсов с цифровых входов в рамках реализации распределенной телемеханики при помощи контроллера ячейки или других объектных устройств системы SYNDIS.

Модуль MWS-41x выполняет регистрацию событий в виде изменений состояний или подсчета импульсов. Процессор модуля регистрирует изменения состояний входов с разрешением 1мс.
Двоичные входы изолированны гальванически от цифровой части, блока питания и между собой (8 групп по 8 входов). Выходы выведены на разъемы фирмы Wago

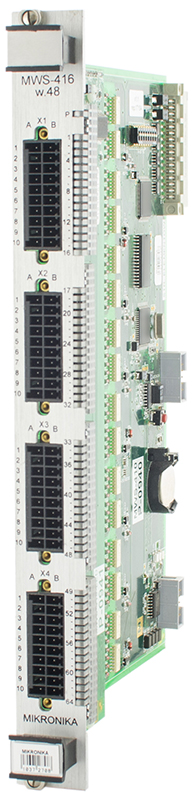

Пример пакета MWS-416w.48

MWS-42x (двоичные входы)

Модуль двоичных входов MWS-42x содержит 64 входа (в 8 группах по 8 входов) с уровнем входного напряжения 24В DC или 48В DC. Выходы выведены на 2 разъема типа D-SUB

Пример пакета MWS-426w.48

MWS-436 (двоичные входы)

Модуль двоичных входов MWS-436 заменил MWS-41x. Модуль MWS-436 предназначен для сбора событий и подсчета импульсов с цифровых входов в рамках реализации распределенной телемеханики при помощи контроллера ячейки или других объектных устройств системы SYNDIS. Модуль входов содержит 64 входа, которые регистрируют изменения состояния или подсчитывают импульсы напряжения до 48В DC.

Каждый из входов можно определить как вход сигнализации или импульсный вход.
Входы сигнализации собирают изменения состояний входов. Обнаруженные изменения сохраняются в циклическом буфере событий, поддерживающейся батареей. В буфере может сохранятся до 1000 событий, вместе с датой и временем их возникновений.
Импульсные входы подсчитывают импульсы на входах, где тип и полярность импульса может быть определена отдельно для каждого входа.

Двоичные входы изолированны гальванически от цифровой части, блока питания и между собой (в группах по 8 входов). Дополнительно, на передней панели находятся светодиоды, которые сигнализируютсостояния каждого из входов.

Связь с главным устройством происходит с помощью шины LVDS (не сепарированной). К шине можно подключить максимально 16 пакетов MWS-436. Также модуль содержит сервисный интерфейс RS-232, который предназначен для тестирования и параметризации системы.

Пример пакета MWS-436w.24

MWS-501 (двоичные входы)

Модуль двоичных входов MWS-501 предназначен для сбора событий и подсчета импульсов с цифровых входов в рамках реализации распределенной телемеханики при помощи контроллера ячейки или других объектных устройств системы SYNDIS. Модуль входов содержит 32 входа (4 группы по 8 входов), которые регистрируют изменения состояния или подсчитывают импульсы напряжения до 220В DC. Отдельные группы входов изолированны гальванически между собой, а также имеют общий полюс (+) или (-).

Связь с главным устройством происходит с помощью шины LVDS-Y. Версии модуля обозначены буквой « -H » обеспечивают гистерезис уровней входного напряжения.

Пример пакета MWS-501-H w.221

MZA-101 (блок питания)

Не рекомендуется использовать в новых проектах

Блок питания MZA-101 обеспечивает постоянным питанием все пакеты, которые входят в состав объектного контроллера серии SO-52v11. Также может иметь применение в питании электрических и электронных устройств в промышленной информатике и автоматике. Блок питания позволяет подавать входное напряжение от двух независимых источников (основного и резервного). Переключение происходит автоматически после потери одного из источников. Благодаря импульсному преобразованию, устройство характеризуется высокой надежностью.

Блок питания MZA-101 содержит функциональные блоки:

  • питания +5В/3A с преобразованием 3,3В/3A
  • питания +12В/1A-12В/1A
  • питания объектного напряжения +24В/0,8A
  • переключатель входного напряжения

Блоки питания +5В, +3,3В, +12В, -12В имеют общий относительный потенциал.

К тому же, блок питания характеризуется низким уровнем электромагнетических помех. Он оснащен МТЗ с редукцией тока при коротком замыкании, которая обеспечивает устойчивость к КЗ в течение длительного времени и автоматический возврат к стабилизации после устранения перегрузки. Также блок содержит защиту от перенапряжений, которая после возникновения превышения выходного напряжения отключает электропитания на длительное время.

Блок питания производится с высотой 3U или 6U, а также с возможностью монтажа в кассете или в виде модуля.

Пример пакета MZA-101

MZA-20x (блок питания)

Блок питания MZA-20x обеспечивает постоянным питанием все пакеты, которые входят в состав объектного контроллера серии SO-52v11. Может также использоваться для питания электрических и электронных устройств в области информационных технологий и промышленной автоматизации. Блок питания позволяет подавать входное напряжение от двух независимых источников (основного и резервного). Переключение происходит автоматически после потери одного из источников. Благодаря импульсному преобразованию, устройство характеризуется высокой надежностью.

MZA-20x содержит функциональные блоки:

  • питания 4 напряжений +3,3В/3A+5В/6A , +12В/1A-12В/1A
  • питания объектного напряжения +24V/0,8A
  • переключателя входного напряжения с компаратором
  • системы контроля и измерений, основанной на базе микроконтроллера ATMEGA128

Блоки питания +5В, +3,3В, +12В, -12В имеют общий относительный потенциал. К тому же, блок питания характеризуется низким уровнем электромагнетических помех.

Он оснащен МТЗ с редукцией тока при КЗ, которая обеспечивает устойчивость к КЗ в течение длительного времени и автоматический возврат к стабилизации после устранения перегрузки. Также блок содержит защиту от перенапряжений, которая после возникновения превышения выходного напряжения отключает электропитания на длительное время.

Версия MZA-205 содержит последовательный интерфейс RS-485 и два независимых релейных выхода на передней панели на разъеме X2. Они могут применяться как реле сигналов тревоги, или же как обычные выходы управления.

Пример пакета MZA-205

MZA-210 (блок питания)

Блок питания MZA-210 обеспечивает постоянным питанием все пакеты, которые входят в состав объектного контроллера серии SO-52v11. Также может применяться в питании электрических и электронных устройств в промышленной информатике и автоматике. Блок питания обеспечивает параллельную работу с идентичными устройствами в резервном режиме. Благодаря импульсному преобразованию, устройство характеризуется высокой надежностью.

Блок питания MZA-210 содержит функциональные блоки:

  • питания 4 напряжений +3,3В/3A+5В/6A , +12В/1A-12В/1A
  • питания объектного напряжения +24V/0,8A
  • систем защиты и входных фильтров
  • системы контроля и измерений, основанной на базе микроконтроллера ATMEGA128

Блок питания +5В, +3,3В, +12В, -12В имеют общий относительный потенциал. Блок питания содержит встроенный сервисный интерфейс RS-485, который может дополнительно выполнять роль конвертера шины LVDS. Блок питания характеризуется низким уровнем электромагнетических помех.

Он оснащен МТЗ с редукцией тока при коротком замыкании, которая обеспечивает устойчивость к КЗ в течение длительного времени и автоматический возврат к стабилизации после устранения перегрузки. Также блок содержит защиту от перенапряжений, которая после возникновения превышения выходного напряжения отключает электропитания на длительное время.

Параметры работы блока питания доступны посредством как шины LVDS, так и сервисного порта RS-485. Это позволяет контролировать работу блока питания с помощью пакета серии MPA, который выполняет функции « Master » объектных контроллеров серии SO-52v11.

Пример пакета MZA-210

MZA-410 (блок питания)

Блок питания MZA-410 обеспечивает постоянным питанием все пакеты, которые входят в состав объектного контроллера серии SO-52v11. Блок питания обеспечивает параллельную работу с идентичными устройствами в резервном режиме. Благодаря импульсному преобразованию, устройство характеризуется высокой надежностью.

MZA-410 содержит функциональные блоки:

  • модуль питания +5В/12A с преобразованием DC/DC step down +3,3В/4A
  • модуль сепарированного объектного напряжения +24В/1A
  • системы защиты и входных фильтров
  • системы контроля и измерений, основанные на базе микроконтроллера ATMEGA128

Блоки питания +5V i +3,3V имеют общий относительный потенциал. Блок питания содержит встроенный сервисный интерфейс RS-485, который может дополнительно выполнять роль конвертера шины LVDS. Блок питания характеризуется низким уровнем электромагнетических помех.Он оснащен МТЗ с редукцией тока при коротком замыкании, которая обеспечивает устойчивость к КЗ в течение длительного времени и автоматический возврат к стабилизации после устранения перегрузки. Также блок содержит защиту от перенапряжений, которая после возникновения превышения выходного напряжения отключает электропитания на длительное время.

Параметры работы блока питания доступны посредством как шины LVDS, так и сервисного порта RS-485. Это позволяет контролировать работу блока питания с помощью пакета серии MPA, который выполняет функции « Master » объектных контроллеров серии SO-52v11 или с помощью пакета PJC-8xx, который применяется как мастер.

Пример пакета MZA-410

MZA-501 (блок питания)

Модуль блока питания микропроцессора MZA-501 заменен модулем MZA-502 (описание ниже).

MZA-502 (блок питания)

Микропроцессорный блок питания MZA-502 заменил модель MZA-501.

Блок питания MZA-502 обеспечивает постоянным питанием все пакеты, которые входят в состав объектного контроллера серии SO-52v11. Также может иметь применение в питании электрических и электронных устройств в промышленной информатике и автоматике от аккумулятора подстанции напряжения 48В или от однофазовой сети 230В AC или 220В DC. Блок питания обеспечивает параллельную работу с идентичными устройствами в резервном режиме. Благодаря импульсному преобразованию, устройство характеризуется высокой надежностью.

MZA-502 содержит функциональные блоки:

  • модуль питания +5В/16A
  • преобразователь DC/DC с напряжением +5В на +3,3В/3A+12В/0,8A-12В/0,35A
  • блок питания сепарированного объектного напряжения +24В/1,3A
  • системы защиты и фильтров
  • системы контроля и измерений, основанной на базе микроконтроллера ATMEGA128

Блок питания +5В, +3,3В, +12В и -12В имеют общий относительный потенциал.

Блок питания содержит встроенный сервисный интерфейс RS-485, который может дополнительно выполнять роль конвертера шины LVDS

Пример пакета MZA-502

PTF-0xx (последовательная передача с PCIe)

Модуль последовательной передачи данных PTF-0xx используется для обслуживания последовательной передачи данных по асинхронным многомодовым оптоволоконным линиям. Модули имеют четыре или восемь каналов, работающих в режиме RS-422. Модуль предназначен для взаимодействия с шиной MPCI (PCIe производства компании Mikronika). PTF-0xx предназначен для обслуживания центральным процессором PJC-9xx.

На фронтальной панели имеется кнопка ATN, которая позволяет отключить модуль и извлечь его из кассеты, не выключая весь контроллер. Процедура включения после повторного размещения модуля выполняется автоматически. Каждый канал имеет светодиодные индикаторы, указывающие на рабочее состояние канала.

В зависимости от используемого оптоволокна, модули производятся с разъемами ST (многомодовое оптоволокно 62.5/125 мкм) или VL (пластиковое оптоволокно).

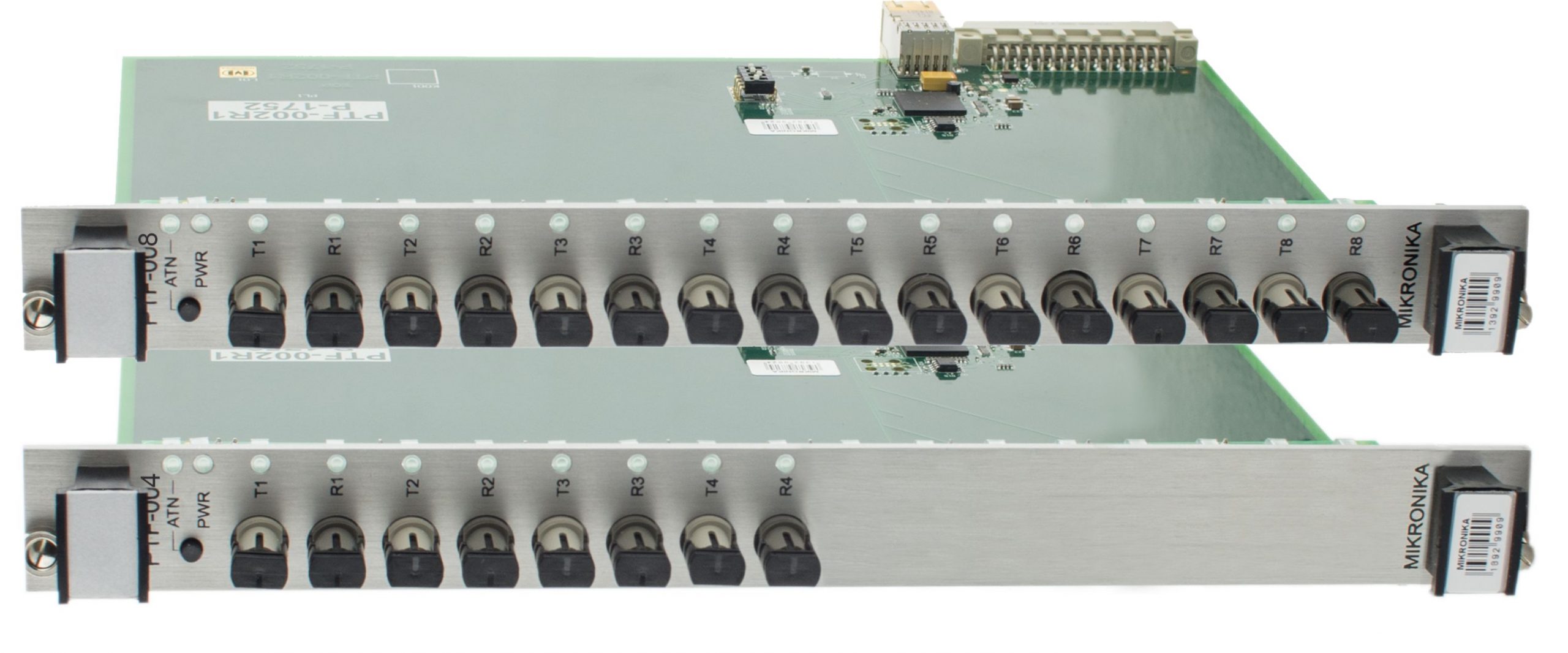

Примеры пакетов PTF-004 (ниже) и PTF-008 с разъемами ST

PTX-00x (последовательная передача с PCIe)

Модуль последовательной передачи PTX-00x используется для последовательной передачи. Модули выполнены в версии с четырьмя или восемью каналами, каждая из которых может работать в режиме RS-232RS-485 или RS-422.

Примеры пакетов PTX-004 (ниже) и PTX-008

STP-1xx (двоичные входы/выходы)

Модуль управления ячейками STP-1xx предназначен для сбора событий с цифровых входов и выполнения управления при помощи внешнего напряжения управления в рамках реализации распределенной телемеханики. Модуль может быть элементом контроллера ячейки или работать с другими объектными устройствами системы SYNDIS.

Модуль управления ячейками STP-1xx содержит 16 двоичных входов 24В DC), на которых регистрируются изменения состояний, и 4 двоичных выходов статического или импульсного управления, с помощью внешнего напряжения управления.

Входы и выходы изолированны гальванически от цифровой части и питания. Каждый из входов можно определить как вход сигнализации или импульсный вход. При режиме сигнализации регистрируются изменения состояний входов. Обнаруженные изменения сохраняются в циклическом буфере событий, поддерживающейся батареей. В буфере может сохранятся до 1000 событий, вместе с датой и временем их возникновений. При импульсном режиме подсчитываются сигналы, где полярность сигнала может быть определена отдельно для каждого входа.

Двоичные Устройство работает с главным модулем связи и управления с помощью шины LVDS (без гальванической развязки) или интерфейса RS-485 (с гальванической развязкой). Одновременно по двум каналам связь не происходит. Каналы используют протоколы MODBUS-RTU или DNP 3.0. К шине LVDS можно подключить максимально 16 пакетов STP-1xx, а при связи посредством RS-485 можно подключить до 32 модулей. Также доступный и сервисный порт RS-232 (с гальванической развязкой), предназначенный для тестирования и параметризации.

Модуль выполнен в стандарте модуля EUROCARD для монтажа в кассетном корпусе.

Пример пакета STP-106

Спросите о продукте

    Наши клиенты

    MIKRONIKA sp. z o.o.

    MIKRONIKA sp. z o.o.

    magnifiercrossmenu linkedin facebook pinterest youtube rss twitter instagram facebook-blank rss-blank linkedin-blank pinterest youtube twitter instagram
