Контрольно-измерительная автоматика

ЦВЕТ - не рекомендуется к использованию    |   ЦВЕТ - изготавливаемый модуль/устройство

Анализатор протоколов c PTR-xxx

Анализатор протоколов – это программа, которая работает с устройством
PTR-xxx. Программа декодирует фреймы следующих протоколов: SYNDIS, DNP 3.0, MODBUS RTU, MODBUS Ascii, IEC 870-5-101, IEC 870-5-103, IEC 870-5-104, SPA.

Такой комплект позволяет осуществлять:

  • mониторинг и обнаружение ошибок
  • pегистрацию и анализ передаваемых данных в разных стандартах и средствах передачи таких, как: RS-232, RS-485 или оптоволоконный канал
  • tестирование протоколов передачи

Проанализированные данные отображаются на экране и записываются на жесткий диск.

Аппаратный интерфейс анализатора оборудован встроенным портом DB-25, к которому подключен контролируемый канал передачи. Также доступна версия с пластиковыми или стеклянными оптоволоконными каналами. Контролируемая связь может происходит в двух направлениях (Tx i Rx) одновременно, в режиме полудуплекса или полного дуплекса, со скоростью до 115кб/с. Устройство подключается к компьютеру с помощью порта USB и не требует дополнительного источника питания. [-]

Пример устройства PTR-030

Записанные данные отображаются на экране в он-лайн режиме в шестнадцатерической системе или в виде знаков ASCII и записываются в файл на жестком диске.

Каждый фрейм данных обозначен временем с разрешением до 1мс. Фильтр и поиск данных происходит по содержанию каждого фрейма. Зарегистрированные данные могут использоваться для расчетов с помощью встроенного калькулятора.

DCM-100  (Модуль входов/выходов)

На базе устройств системы DCM-100 создаются системы контроля и управления для применения в мониторинге и управлении автоматики зданий, охранной аппаратуры , противопожарных и других устройств. Архитектура системы позволяет просто расширять контроллер дополнительными модулями. Доступны интерфейсы Ethernet и RS-232, RS-485. При необходимости, возможно расширение системы другими интерфейсами. Модуль выполнен в корпусе для монтажа на шине DIN 35 мм.

Функциональность модулей DMC-100 используется как элемент «Умного дома». Больше информации…

В сети модули отображаются как устройства «slave». Модули являются промежуточными звеньями между концентратором данных и исполнительными устройствами.

Размещение устройств в системе

ISO-003-GIS  (Измерительный преобразователь GIS)

ISO-003-GIS представляет собой преобразователь для измерения частичных разрядов. Преобразователь является одним из элементов системы контроля ЧР в элегазовых распределительных устройствах (КРУЭ). Он принимает радиоволны, генерируемые частичными разрядами, возникающими внутри распределительного устройства. Активный элемент представляет собой должным образом экранированную антенну, помещенную в ISO-003-GIS. Сигнал подвергается усилению и частотной фильтрации в диапазоне 300 ÷ 1400 МГц.

Усиленный и отфильтрованный сигнал подается на пиковый детектор, а затем на внутренний аналого-цифровой преобразователь. Выборки со всех преобразователей данных отправляются на внешний концентратор данных MPD-002 по оптоволоконным каналам. Агрегированные данные имеют отметку времени. Синхронизация времени осуществляется по протоколу PTP IEE1588.

Устройство оснащено разъемом SFP со вставкой для работы с многомодовым волокном с разъемами типа LC.

Передатчик ИСО-003-ГИС устанавливается в диэлектрические окна заводского изготовления, расположенные на поверхности изолирующих перегородок. Барьеры — конструктивные элементы распределительных устройств, устанавливаемые между отдельными секциями КРУЭ.  []

Пример устройства ISO-003-GIS

ISO-003-GIS-REF  (Источник опорного напряжения для измерения частичных разрядов)

ISO-003-GIS-REF — эталонный источник напряжения, являющийся одним из элементов системы контроля частичных разрядов (ЧР). Источник опорного напряжения используется для определения мгновенного фазового угла, присутствующего в напряжении в распределительном устройстве. За полные секунды реального времени устройство измеряет напряжение и фазовый угол от преобразователей напряжения. Измеренная фаза передается по оптоволокну на концентратор данных MPD-002. Синхронизация времени осуществляется по протоколу PTP IEE1588.

Настройка устройства выполняется с помощью программы pConfig.

Максимальное измеряемое напряжение на каждом из входов составляет 230 В переменного тока. Устройство предназначено для установки на DIN-рейку 35 мм.  []

Пример устройства ISO-003-GIS-REF

MEM-001  (Mодуль измерения энергии)

Не рекомендуется для использования в новых разработках

[заменен на MEM-2xx]

MEM-001 – это модуль параметров энергетической сети, основным назначением которого является использование в низковольтных распределительных устройствах. Устройство измеряет три фазовые напряжения и максимально до двадцати четырех токов в восьми трехфазных приемных линиях. На MEM-001 подается трехфазное напряжение 230/400 В, но также работает с фазным напряжением. Напряжение питания одновременно является измерительным напряжением. Измерение тока осуществляется с помощью катушек Роговского. MEM-001 работает с датчиками CR-200, образующими трехфазные комплекты катушек Роговского. К устройству можно подключить до восьми комплектов датчиков CR-200.

На основании выполненных измерений вычисляются такие параметры сети в реальном времени, как активная мощность, пассивная мощность, коэффициент гармонических искажений тока THDi, напряжения THDu и многое другое. Измерения и рассчитанные сетевые параметры хранятся в памяти или могут быть переданы в вышестоящую систему с помощью протокола MODBUS-RTU с использованием интерфейса RS-485.

MEM-001 может быть установлен на DIN-рейку 35 мм и предназначен для использования в суровых условиях окружающей среды на станциях, электрораспределительных щитах и промышленных установках.
Пример устройства MEM-001

Рассчитываются следующие параметры электроэнергетической сети:

  • среднеквадратичные фазовые токи RMS и среднеквадратичный ток IN0 (ток дисбаланса в нейтральном проводе)
  • среднеквадратичные фазные напряжения
  • активная, пассивная и кажущаяся фазовая мощность
  • суммарные арифметические мощности
  • векторные суммарные мощности
  • коэффициенты мощности и фазовые углы
  • коэффициент k-гармонической составляющей напряжения (k=2÷32)
  • коэффициент гармонических искажений напряжения (THDu)
  • коэффициент k-гармонической составляющей тока (k=2÷32)
  • коэффициент гармонических искажений тока (THDi)
  • активная и пассивная мощность в отдельных k-гармонических составляющих

Для измерения токов следует использовать датчик CR-200, состоящий из трех интегрированных катушек Роговского. Гибкая катушка Роговского успешно применяется для измерения токов в тех случаях, когда не подходит обычный преобразователь тока. Пример подключения показан ниже.

Примерный прибор МЕМ-001 с двумя комплектами датчиков CR-200
Образцовая аппликация с применением МEМ-001 и с датчиками CR-200

MEM-102  (Mодуль измерения энергии с КЭ)

Модуль измерения энергии МЕМ-102 предназначен для выполнения расширенных измерений в любых интеллектуальных приложениях низковольтных электрических сетей. Его можно использовать на электроподстанциях и в энергораспределительных установках. Устройство измеряет трехфазное напряжение и до восьми трехфазных токов питания с помощью катушек Роговского. Предполагается, что используемые катушки Роговского соответствуют стандарту PN-EN 61869-10. Онлайн-расчеты важных параметров сети, таких как активная мощность, реактивная мощность и общее искажение тока, основаны на измеренных значениях в соответствии со стандартом IEC 61557-12.

Измерительный блок МЕМ-102 оснащен модулем измерения параметров качества энергии, в соответствии с классом S стандарта PN-EN 61000-4-30. Указанные показатели качества электроэнергии ограничиваются параметрами, связанными с напряжением, без указания параметров, связанных с током. Пользователю доступны измерения, выполненные в 3-секундной, 10-секундной и 10-минутной агрегации, а также события, связанные с падениями и повышениями напряжения.

Проведенные измерения и рассчитанные параметры сети могут быть отправлены по протоколу MODBUS RTU через гальванически развязанный интерфейс RS-485 в ведущую систему.

Пример устройства MEM-102

МЕМ-102 может монтироваться на DIN-рейку 35 мм и предназначен для работы в сложных климатических условиях станций, силовых распределительных щитов и промышленных объектов.

Устройство питается от трехфазного напряжения 230/400 В, подключаемого к разъему напряжения «Х3». Устройство также работает от однофазной сети. Восемь трехфазных токовых входов от катушек Роговского подключены к разъемам F(1÷8).

Внутренний микропроцессор управляет преобразованием AD, вычислениями DSP и процессом сбора данных. Этот блок также выполняет расчеты активной и реактивной мощности, гармоник, параметров качества электроэнергии и других параметров сети в соответствии с алгоритмами, описанными в стандарте PN-EN 61000-4-30. Устройство МЕМ-102 оснащено цветным светодиодом, определенный цвет которого указывает на состояние устройства.

Гибкая катушка Роговского успешно используется для измерения токов в тех случаях, когда традиционный датчик тока не подходит.   []

MEM-2xx  (Mодуль измерения энергии)

Модуль измерения параметров электросетей МЕМ-2хх предназначен для проведения расширенных измерений в распределительных устройствах и установках сетей низкого и среднего напряжения в оперативном режиме. Его можно использовать на электростанциях и в распределительных установках. Устройство измеряет трехфазное напряжение и до восьми трехфазных токов линии электропередачи с помощью катушек Роговского. Предполагается, что используемые катушки Роговского соответствуют стандарту PN-EN 61869-10.

Внутренние расчеты соответствующих параметров сети, таких как активная мощность, реактивная мощность, TDI (полный коэффициент гармонических искажений) / коэффициент гармонических искажений, основаны на значениях, измеренных в соответствии со стандартом PN-EN 61557-12. Проведенные измерения и рассчитанные параметры сети могут быть отправлены в ведущую систему по протоколу MODBUS-RTU через гальванически развязанный интерфейс RS-485. Также возможно использовать MODBUS-TCP и передавать измерения и другие данные по сети Ethernet.

Устройство предназначено для работы в сложных климатических условиях силовых распределительных щитов, при наличии повышенной влажности, пыли и электромагнитных помех. Корпус изготовлен из материала класса воспламеняемости UL94 V-0. Он также оснащен держателем для установки на DIN-рейку.

Пример устройства MEM-202 (внизу) и МЕМ-212 (вверху)

Внутреннее устройство MEM-2xx показано на рисунке справа. Устройство питается от трехфазного напряжения 230/400В, подключаемого к клеммам разъема напряжения «Х3». Он также может питаться однофазно. Для измерения напряжений напряжения питания передаются от внутреннего блока питания (БП) к АЦП через внутренние соединения. Восемь входов трехфазных токов от катушек Роговского подключены к разъемам F(1÷8). Эти токи измеряются внутренним АЦП преобразователем.

Устройство выпускается в двух аппаратных вариантах:

  • MEM-20x – оснащен каналом связи RS-485
  • MEM-21x – оснащен каналом связи RS-485 и Ethernet 100Base-TX

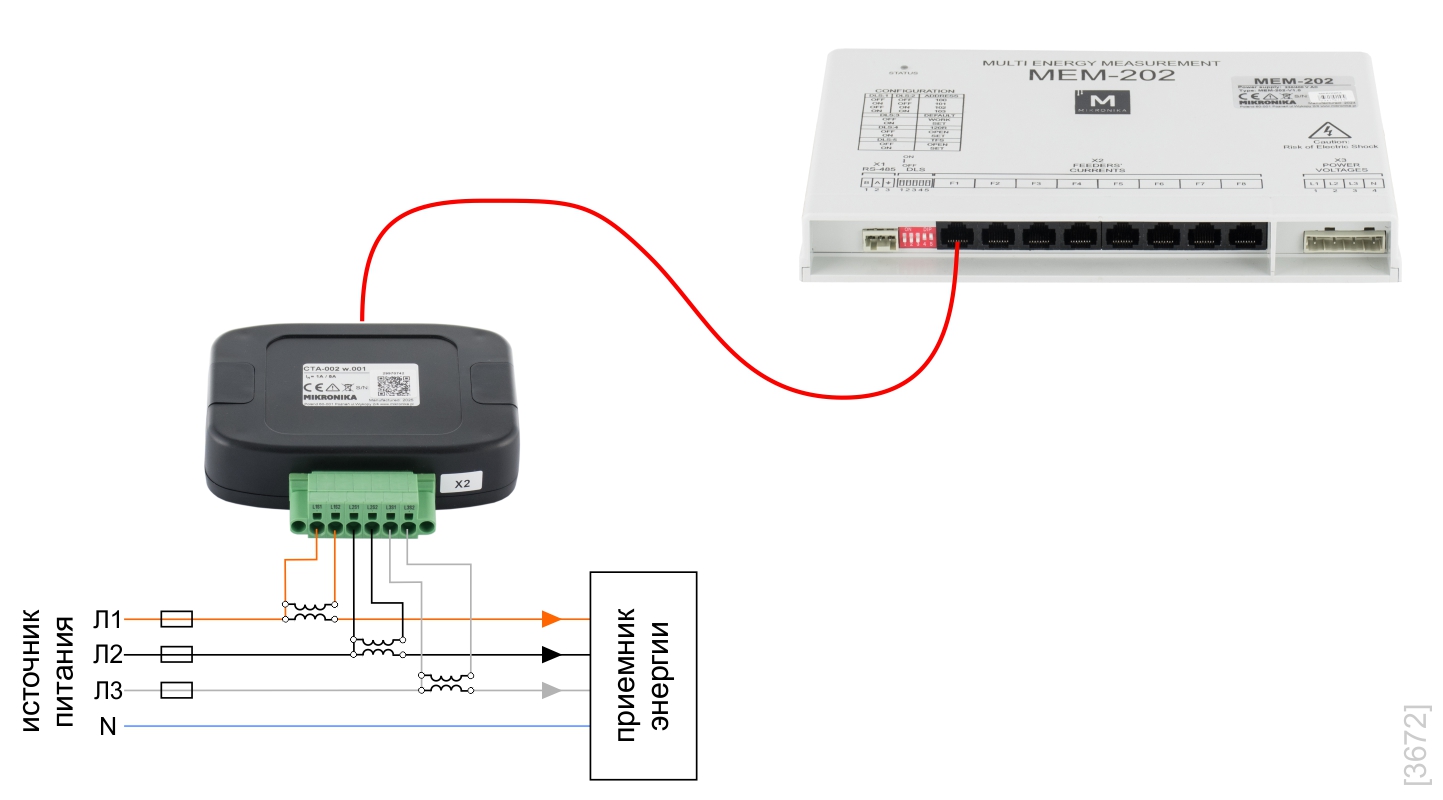

Гибкая катушка Роговского успешно используется для измерения токов в тех случаях, когда традиционный датчик тока не подходит. Устройство MEM-2xx оснащено цветным светодиодом, определенный цвет которого указывает на состояние устройства.   []

Блок-схема МЕМ-2хх

MPD-002  (Модуль обработки данных ЧР)

MPD-002 — концентратор данных системы SYNDIS WNZ-GIS. Модуль обработки работает с датчиками измерения частичных разрядов типа ISO-00х-ххх. Помимо контроля работы датчиков частичных разрядов, он выполняет агрегацию потоков данных, содержащих информацию о зарегистрированных частичных разрядах. Устройство выполняет все функции, связанные со сбором, обработкой и обменом данными между передатчиками и сервером хост-системы, например SYNDIS WNZ-GIS.

Концентратор данных MPD-002 имеет модульную структуру и состоит из следующих элементов:

  • процессорный модуль - с каналами передачи ETH в виде SFP-вставок для сервера мониторинга
  • mодуль передачи ETH - содержит до 10 каналов Ethernet 1000Base-FX в виде вставок SFP (концентратор может содержать до четырех модулей передачи), для передачи данных от измерительных преобразователей
  • блок питания 230/220В переменного/постоянного тока
Пример устройства MPD-002

Оптоволоконная передача между концентратором MPD-002 и измерительными устройствами эффективно снижает влияние помех подстанции на данные измерения частичных разрядов. Полученные сигналы соответствующим образом обрабатываются, группируются и отправляются на сервер по протоколу DNP 3.0. Отслеживаются изменения состояния контролируемого объекта и формируются амплитудно-фазовые распределения регистрируемых ЧР, т.н. Распределения PRPD (Phase Resolved Partial Discharge).  []

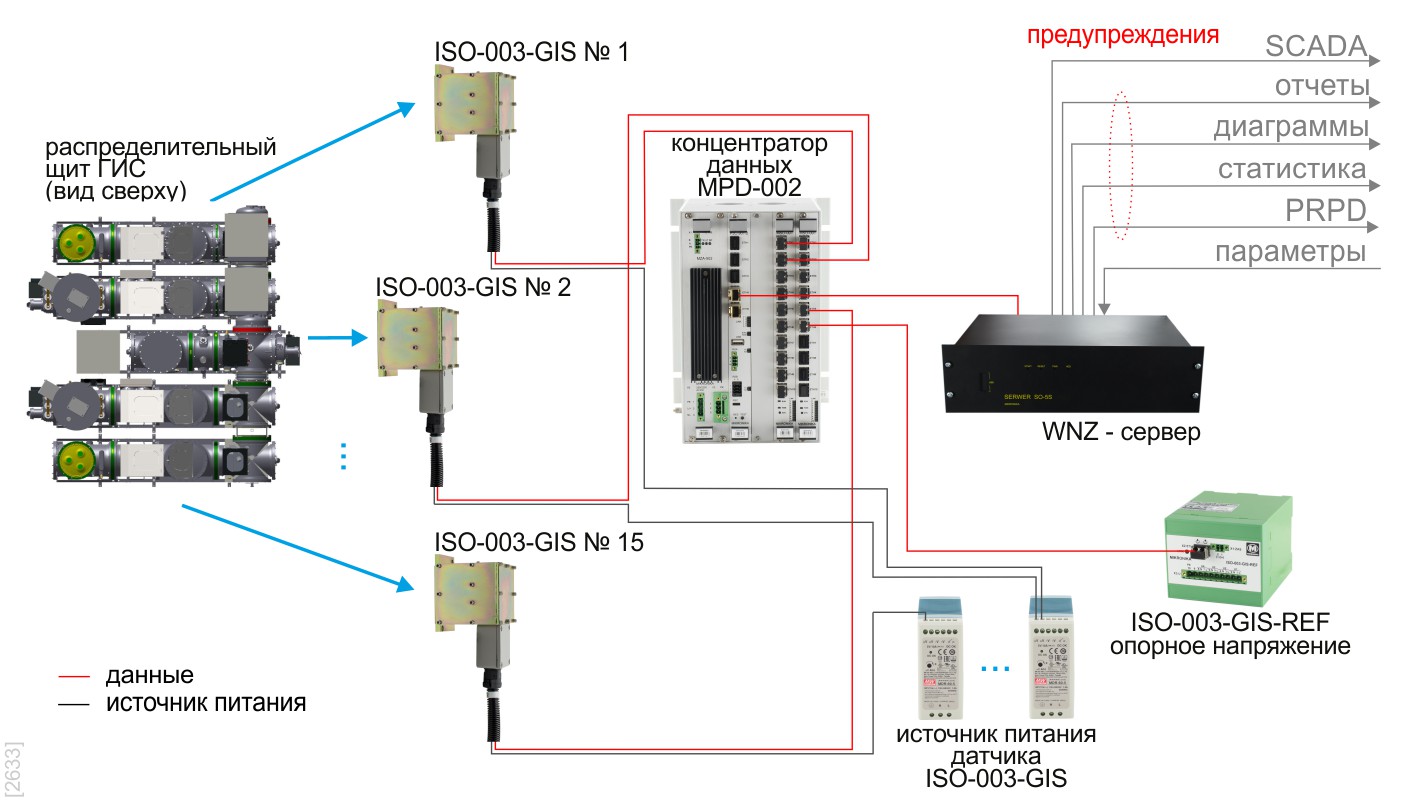

функциональная схема системы SYNDIS WNZ-GIS с использованием модуля обработки MPD-002

PNS-003  (Преобразователь постоянного напряжения)

Преобразователь PNS-003 служит для конверсии постоянного напряжения на переменное напряжение, что позволяет измерять постоянные напряжения с помощью систем, приспособленных для работы с переменным напряжением в системах автоматики.

Корпус позволяет монтаж на шине DIN 35 мм.

Пример устройства PNS-003

PPI-003  (Измерительный преобразователь)

Преобразователь PPI-003 служит для работы с измерительными устройствами и преобразователями аналоговых величин, которые имеют на выходе токовый сигнал в диапазоне 4÷20мA, 0÷20мA или напряжение в диапазоне ±5В, ±10В. Устройство измеряет максимально 8 входных аналоговых сигналов, а результаты измерения пересылаются в верхстоящее устройство.

Корпус позволяет монтаж на шине DIN 35 мм.
Пример устройства  PPI-003

PPI-1xx  (Модуль входных сигналов и управления)

Модуль входных сигналов и сигналов управления PPI-1xx предназначен для считывания 8 двоичных выходов с гальванической развязкой, а также для управления 4 релейными выходами. Каждое изменение состояния входа или выхода регистрируются в цикличном буфере, позволяющим сохранять 1024 событий вместе с датой и временем их возникновения. Также в буфере регистрируется синхронизация часов устройства и рестарты устройства (как после сбоя питания, так и принудительные, по шине MODBUS).

Корпус позволяет монтаж на шине DIN 35 мм.
Пример устройства PPI-101

RTB-102  (Телеметрический регистратор)

Телеметрический регистратор RTB-102 предназначен для удаленного контроля объектов. Регистратор выполняет измерения, анализирует состояние датчиков, регистрирует и пересылает данные, необходимые для оценки функционирования водопроводных, тепло-, радио- и других систем.

Устройство позволяет удаленно считывать счетчики воды, манометры, датчики температуры, датчики открытия. Регистратор может взаимодействовать и с другими специализированными датчиками и счетчиками, например: содержания хлора, кислорода, прозрачности воды и т.п.

Устройство не требует внешнего питания. Встроенная батарея позволяет непрерывно работать на протяжении 5 лет. Если на объекте доступно питание, устройство может быть к нему подключено.

Устройство оснащено жестким корпусом класса IP67, обеспечивая тем самым возможность работы во влажных помещениях. Корпус позволяет монтаж регистратора на щите.
Пример устройства RTB-102
Регистратор оборудован 8 двоичными входами, которые настраивает сам пользователь. Они обеспечивают контроль контактных датчиков (без собственного питания), и также датчиков напряжения (имеющих собственное питание). Четыре аналоговых входа токового типа позволяют измерять ток 4÷20мA или 0÷20мA.

Циклы регистрации и измерений конфигурируемы, а масштабируемость позволяет выполнять измерения физических величин в доступных единицах. Встроенный специализированный модем GSM/GPRS обеспечивает радиопередачу данных. Связь устройства происходит циклично согласно установленному расписанию работы. Кроме этого, оно может высылать текстовые сообщения.

SCB-001  (Контроллер Can-Bus, управление котлами)

Контроллер SCB-001 - это микропроцессорный концентратор данных с большими вычислительными возможностями, который реализует сбор данных и управление в обширных системах промышленной автоматики. Типичное применение - в тепловых системах. Версия SCB-001 предназначена для управления энергетическим котлом. Контроллер интегрирует все устройства IED, которые реализуют управления, в одну расширенную систему. В устройстве доступны следующие интерфейсы:

  • 1x RS-232 (операторско-сервисная консоль)
  • 1x RS-485 зажим RSB (шина жк-экрана)
  • 1x Ethernet (RJ-45)
  • 1x модем (подключение телефонной линии)
  • 3x CANBUS (CAN1, CAN2, CAN3)
  • 3x RS-485 (порт для объектных интерфейсов)
Пример устройства SCB-001

Все порты доступны на лицевой части корпуса, что облегчает монтаж проводов и пусконаладочные работы. Контроллер выполнен в корпусе для монтажа на шине DIN 35 мм.

Контроллер обеспечивает взаимодействие с другими устройствами такими, как:

  • операторский терминал, напр.TZ-021
  • сенсорный ЖК-экран, напр. KWG-002
  • измерительный преобразователь PPI-003 (4÷20мA)
  • внешние регуляторы
  • контроллеры связи и концентраторы данных

SO-52v21-KSO (Контроллер системах управления водоотливом)

Контроллер системы управления водоотливом построен на базе семейства модулей SO-52v21. Он предназначен для мониторинга и контроля работы насосных установок, а также для сбора данных об объеме перекачиваемой воды и ее физико-химическом состоянии. Доступны две версии устройства: «автоматизация» и «мониторинг».

В версии «автоматизация» контроллер управляет работой глубинного насоса, работающего в скважине, и осуществляет непрерывный мониторинг и диагностику работы. Благодаря анализу, осуществляемому «онлайн», устройство сигнализирует о возникновении неблагоприятных состояний, вызванных первичными механическими повреждениями насоса или двигателя, или вращением рабочих колес насоса в загрязненной воде. Для этого в текущем режиме осуществляется измерение температуры, давления и содержания хлоридов.

В случае установки, где управление насосом не требуется, устанавливается контроллер в версии «мониторинг». Он выполняет функции контроля глубины уровня воды, скорости потока и физико-химического состояния.

Оснащение контроллера SO-52v21-KSO в версии «автоматизация»:

  • mCU-02-05 – центральный процессор
  • mBI-42-03 – 16x двоичных входов
  • mBO-27-02 – 8x выходов управления
  • 2x mAI-21-02 – 16x измерительных входов 4÷20mA
  • mAI-01-81 – 1 вход измерения температуры, 1 вход измерения активной проводимости
  • MPS-16-01 – блок питания

Оснащение контроллера SO-52v21-KSO в версии «мониторинг»:

  • mCU-02-05 – центральный процессор
  • mBI-42-03 – 16x двоичных входов
  • 2x mAI-21-02 – 16x измерительных входов 4÷20mA
  • mPS-16-01 – блок питания
Пример устройств SO-52v21-KSO в версии «автоматизации» (справа) и «мониторинг»

На измерительные входы в модуле mAI-21-02 подаются сигналы от датчиков давления, пьезометров, датчиков положения дроссельной заслонки и аналоговых датчиков потока. SO52v21-KSO имеет следующие каналы передачи данных: 2x RS-485, 2x RS-232, модем 3G GSM, Eth 100Base-TX, интерфейс 1-Wire и служебный интерфейс RS-232.

SO-5403v1  (Контроллер системах управления водоотливом)

Контрольно-измерительный прибор SO403v1 предназначен для проведения измерений, сбора информации с двоичных входов и управления силовым устройством или объектом в целом. Контроллер SO-5403v1 может входить в состав любой распределенной системы телемеханики. Он может работать под управлением SYNDIS или другой системы класса SCADA. Благодаря используемым решениям он идеально подходит для работы как в силовой среде, так и в промышленных установках.

...текст в подготовке

Od strony obiektowej urządzenie SO-5403v1 posiada następujące rodzaje złączy wejść i wyjść:

  • 8x WE-BIN – separowane galwanicznie napięciowe wejścia dwustanowe
  • 5x WY-ST – przekaźnikowe wyjścia sterujące do zdalnego sterowania przekaźnikami obiektowymi
  • 4x WE-U – separowane galwanicznie, napięciowe wejścia analogowe
  • 4x WE-I – separowane galwanicznie analogowe wejścia prądowe

Urządzenie SO-5403v1 posiada następujące interfejsy komunikacyjne:

  • RS-485 - do komunikacji z systemem nadrzędnym
  • kanał światłowodowy wielomodowy z włóknem szklanym 62,5/125 µm, 50/125 µm lub z włóknem plastikowym POF 1 mm - do komunikacji obiektowej
  • RS-232 - do konfigurowania i serwisowania urządzenia przez użytkownika oraz dla celów diagnostycznych
Пример устройства SO-5403v1

Устройство оборудовано ЖК-экраном и 4х-кнопковой клавиатурой. Благодаря этому пользователь может просматривать параметры конфигурации, также реестры устройства без необходимости подсоединения к сервисной программе. К тому же, можно проверять состояние двоичных входов сигнализации и выходов управления, аналоговых измерений и состояния передачи.

SO-5403v2  (Контрольно-измерительное устройство)

Контрольно-измерительный прибор SO-5403v2 предназначен для проведения измерений, сбора информации с бинарных входов и управления силовым устройством или объектом в целом. Контроллер SO-5403v2 может входить в состав любой распределенной системы телемеханики. Он может работать под управлением программного обеспечения SYNDIS или другой системы SCADA. Благодаря используемым решениям он идеально подходит для работы как в силовой среде, так и в промышленных установках.   []

Устройство SO-5403-v2 состоит из следующих модулей: процессора, входов/выходов, измерений, связи и питания.

Со стороны объекта устройство SO-5403v2 имеет следующие типы входных и выходных разъемов:

  • 16x WE-BIN – гальванически развязанные двоичные входы напряжения
  • 4x WY-ST типа OPTO-MOS – предназначены для дистанционного управления полевыми реле
  • 5x WE-U – гальванически развязанные аналоговые входы напряжения
  • 3x WE-I – гальванически развязанные аналоговые входы тока
  • 3x WE-U (дополнительно) – гальванически развязанные аналоговые входы напряжения
  • 3x WY-A (дополнительно) – гальванически развязанные аналоговые выходы
  • 1x Ethernet (дополнительно) — стандарт TP100 или FO100 для связи с ведущей системой по протоколу MODBUS или DNP 3.0

Устройство SO-5403v2 имеет следующие интерфейсы связи:

  • 2 канала RS-485 – для связи с вышестоящей системой
  • многомодовый оптоволоконный канал со стекловолокном 62,5/125 мкм, 50/125 мкм или пластиковым волокном POF 1 мм - для связи с родительской системой
  • RS-232 – для пользовательской настройки и обслуживания устройства, а также для целей диагностики)
Пример устройства SO-5403v2

Устройство имеет специализированный корпус, приспособленный для монтажа на DIN-рейку 35 мм.

По желанию заказчика возможно изменение конфигурации устройства в соответствии с имеющимся ключом продукта. Для получения более подробной информации обращайтесь в компанию «МIKRONIKA».   []

SO-5403v2-1  (Контрольно-измерительное устройство)

Контрольно-измерительное устройство SO-5403v2-1 служит для реализации измерений, сбора информации с двоичных входов и выполнение управления электроэнергетическими устройствами или целым объектом. Контроллер SO-5403v2-1 находит применение как элемент любой распределенной системы телемеханики. Он может работать с системой SYNDIS или любой другой системой класса SCADA. Идеально подходит для работы как в электроэнергетической среде, так и в промышленных инсталляциях.

Контрольно-измерительное устройство SO-5403v2-1 служит для реализации измерений, сбора информации с двоичных входов и выполнение управления электроэнергетическими устройствами или целым объектом. Контроллер SO-5403v2-1 находит применение как элемент любой распределенной системы телемеханики. Он может работать с системой SYNDIS или любой другой системой класса SCADA. Идеально подходит для работы как в электроэнергетической среде, так и в промышленных инсталляциях.

Устройство SO-5403v2-1 оборудовано следующими видами разъемов входов и выходов:

  • 16x WE-BIN – двоичные входы напряжения с гальванической развязкой
  • 4x WY-ST типа OPTO-MOS – выходы, для удаленного управления объектными реле
  • 5x WE-U – аналоговые входы напряжения с гальванической развязкой
  • 3x WE-I – аналоговые входы тока с гальванической развязкой
  • 3x WE-U – (дополнение) аналоговые входы напряжения с гальванической развязкой
  • 3x WY-A – (дополнение) аналоговые выходы с гальванической развязкой
  • 1x Ethernet – (дополнение) в стандарте 100Base-TX или 100Base-FX для связи с главной системой в протоколе MODBUS или DNP 3.0

Устройство SO-5403v2-1 оборудовано следующими интерфейсами связи:

  • RS-485 для связи с верхстоящей системой
  • многомодовый оптоволоконный канал со стекловолокном 62,5/125 µм, 50/125 µм или пластиковым волокном POF 1 мм – для объектной связи
  • RS-232 для конфигурации и сервиса устройства пользователем, а также диагностики
Пример устройства SO-5403v2-1

Устройство выполнено в специальном корпусе для монтажа на шине DIN 35мм.

По желанию клиента, есть возможность изменения конфигурации устройства согласно с доступными ключами продукта. С целью получения более подробной информации, свяжитесь с фирмой Микроника.

SO-5404v1-SN  (Контроллер привода разъединителя)

Контроллер SO-5401v1-SN взаимодействует с приводом разъединителя. Он оборудован следующими интерфейсами:

  • 1x Ethernet – для работы с оптоволоконным многомодовым кабелем с разъемами LC. Порт предназначен для работы с главной системой.
  • 1x RS-232 – конфигурация и сервис устройства пользователем и диагностика

Устройство оснащено следующими входами и выходами:

  • 6x выходов управления разделенных на 2 части (2 и 4 выхода)
  • 16x двоичных входов в двух группах по 8 выходов, каждая группа оснащена общим опорным потенциалом

Обе группы выходов разделены между собой гальванически.

Пример устройства SO-5403v2

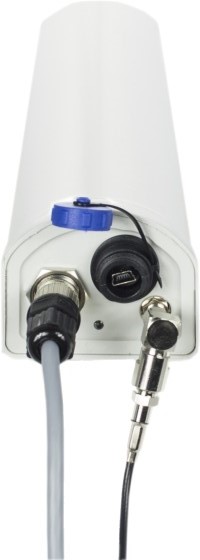

UNW-001  (Устройство для измерения уровня воды)

UNW-001 используется для измерения уровня воды в пьезометрических скважинах, применяемых, например, в системах управления водоотливом шахты, на землях, восстанавливаемых после загрязнения нефтепродуктами, водозаборных сооружениях и т.п.

UNW-001 – специализированный микропроцессорный измерительный прибор, работающий от литиевой аккумуляторной батареи. Также можно использовать питание от внешнего источника 12÷24 В.

Устройство измеряет уровень воды пьезоэлектрическим способом. Встроенная система управления позволяет считывать данные с 4 независимых датчиков. Эти измерения передаются в диспетчерский центр по каналу GSM/GPRS через встроенный модем. Алгоритм измерений и отправки данных обслуживается процессором. Для снижения энергопотребления прибор в большую часть времени находится в режиме ожидания. В этом режиме он потребляет менее 50 мкА·ч. После пробуждения система измеряет и передает данные, а затем возвращается в режим ожидания. Состояние разрядки аккумулятора отслеживается и отправляется в диспетчерский центр во время сеанса связи. Задействованный алгоритм позволяет выполнять не менее 8 000 подключений к сети GSM и одновременно измерять уровень воды.

Устройство также может обрабатывать дискретные сигналы от цепей защиты от кражи. Изменение состояния такой цепи немедленно активирует устройство и отправку уведомления о несанкционированном доступе.

Прибор поставляется в двух классах защиты: IP65 и IP67.

Пример устройства UNW-001 в пластиковом корпусе

USD2-02  (Контрольно-диагностическое устройство)

Контрольно-диагностическое устройство USD2-02 предназначено для систем автоматики в широком смысле. Оно оборудовано как входами, так и выходами (аналоговыми и бинарными) и интерфейсом связи. Благодаря такой конфигурации USD2-02 можно рассматривать его как универсальное устройство.

С объектной стороны USD2-02 оснащен следующими разъемами:

  • 8x WE-BI – разделенные гальванически, двоичные входы напряжения (предназначены для регистрации состояния объектных бинарных сигналов)
  • 5x WY-ST – релейные выходы управления, например работа насосного агрегата и регуляция диапазона открытия засова для установки величины течения
  • 7x WE-A – аналоговые входы тока с гальванической развязкой
  • 3x WE-U – аналоговые входы напряжения с двойной гальванической развязкой
  • 2x WY-A – аналоговые выходы тока

Контроллер USD2-02 оборудован следующими интерфейсами:

  • RS-485 - для связи с главной системой, протокол MODBUS
  • RS-232 - для сервиса и диагностики устройства
  • RS-485 или CAN (дополнение) – для объектной связи
  • многомодовый оптоволоконный канал (дополнение) со стекловолокном 62,5/125 µм, 50/125 µм или пластиковым волокном POF 1 мм – для объектной связи
  • Ethernet (дополнение) – оптоволоконный для связи с верзстоящей системой или пользователем
  • модем GSM/GPRS (дополнение) – для связи посредством смс-сообщений или передачи данных по APN
Пример устройства USD2-02

Устройство USD2-02 также оснащено ЖК-экраном и 4-кнопковой клавиатурой. Благодаря этому пользователь может просматривать параметры конфигурации, и также реестры устройства без необходимости подсоединения к сервисной программе. К тому же, можно проверять состояние двоичных входов сигнализации и выходов управления, аналоговых измерений и состояния передачи, а благодаря клавиатуре и экрану, можно вручную управлять подключенными к контроллеру устройствами.

USD3-01  (Контрольно-диагностическое устройство)

Не рекомендуется для использования в новых разработках

Контрольно-диагностическое устройство USD3-01 системы SEGAP-SYNDIS служит для управления работой насосной системы глубокой скважины, а также для измерений, сбора и архивации физических величин, полностью характеризующих работу насосного агрегата. Набор функциональных возможностей контроллера USD3-01 позволяет использовать его и во многих других приложениях. Независимым заданием устройства есть непрерывная диагностика работы глубинного насосного агрегата в водозаборных скважинах. Это позволяет быстро сигнализировать о неблагоприятных состояниях эксплуатации агрегата. Такие состояния несут информацию, например, о механическом повреждении насоса или двигателя, или же о выявлении начального состояния, которое свидетельствует о затирании ротора, вызванного загрязнением воды.

С объектной стороны устройство USD3-01 оборудовано следующими разъемами:

  • 8x WE-BIN – двоичные входы напряжения (предназначены для регистрации состояния объектных бинарных сигналов), с гальванической развязкой
  • 5x WY-ST – релейные выходы управления, например работа насосного агрегата и регуляция диапазона открытия засова для установки величины течения
  • 7x WE-A – аналоговые входы тока (с выведенным напряжением питания, служащим для подачи его к подсоединенным датчикам) с гальванической развязкой
  • 3x WE-U – аналоговые входы напряжения (предназначены для измерения напряжения питания помпы) с двойной гальванической развязкой
  • 1x WE-DG – аналоговые входы (для подключения токового трансформатора) с гальванической развязкой

Контроллер USD3-01 оборудован следующими интерфейсами:

  • RS-485 (канал 1) - для связи с главной системой, протокол MODBUS
  • RS-485 (канал 2) – для связи с электромагнетическим расходомером
  • RS-232 – для локальной связи и сервиса устройства, а также для проведения диагностики устройства. Кроме этого, есть возможность использования этого интерфейса для связи с главной системой в протоколе MODBUS
  • RS-485 или CAN (дополнение) – для объектной связи
  • многомодовый оптоволоконный канал со стекловолокном 62,5/125 µм, 50/125 µм или пластиковым волокном POF 1 мм (дополнение) – для объектной связи
  • Ethernet (дополнение) - оптоволоконный для связи с главной системой или пользователем
  • модем GSM/GPRS (дополнение ) - для связи посредством смс-сообщений или передачи данных по APN

Устройство USD3-01 также оснащено ЖК-экраном и 4-кнопковой клавиатурой. Благодаря этому, пользователь может просматривать параметры конфигурации, и также реестры устройства без необходимости подсоединения к сервисной программе. К тому же, можно проверять состояние двоичных входов сигнализации и выходов управления, аналоговых измерений и состояния передачи. Также благодаря клавиатуре и экрану можно вручную управлять подключенными к контроллеру, устройствами. [-]

USP-001-PZ  (Мониторинг РПН)

Наше диагностическое устройство устанавливается в шкафах приводов РПН или в шкафах трансформаторов. Более подробное описание устройства находится в группе: Предложение > Продукты > Устройства > Мониторинг > СУМТО

USP-00x  (Контрольно-измерительное устройство, измерительный преобразователь)

Не рекомендуется для использования в новых разработках

Контрольно-измерительное устройство USP-00x служит для реализации измерений, сбора состояний двоичных входов и выполнения управления в рамках обслуживания объекта или электроэнергетических устройств. USP-00x можно применить как элемент любой распределенной системы телемеханики. Устройство может работать с системой SYNDIS или с любой другой системой класса SCADA. Устройство выполняет нормы для работы, как в электроэнергетической среде, так и в промышленных инсталляциях.

USP-00x может работать с устройствами, подключенными в схеме звезды/треугольника. Измерения мощности могут быть фазные, линейные или по схеме Арона (метод двухфазного ваттметра). Устройство содержит корпус, предназначен для монтажа на щите.

Устройство USP-00x оборудовано следующими видами объектных входов/выходов:

  • 8x WE-BIN – двоичные входы напряжения с гальванической развязкой
  • 5x WY-ST – релейные выходы управления
  • 4x WE-U – аналоговые входы напряжения с гальванической развязкой
  • 4x WE-I – аналоговые входы тока с гальванической развязкой
  • 2x WY-A – аналоговые выходы с гальванической развязкой четырех диапазонов на выбор

USP-00x реализует передачу в следующих каналах:

  • RS-485 - для связи с верхстоящей системой
  • RS-485*) - для связи с верхстоящей системой
  • многомодовый оптоволоконный канал*) со стекловолокном 62,5/125 µм, 50/125 µм или пластиковым волокном POF 1 мм (разъем TR-OPTO) – для связи с верхстоящей системой
  • RS-232 для сервисных целей – локальная конфигурация и сервис для пользователя, может также служить для связи с главной системой по протоколу MODBUS. Этот порт определен для диагностических целей.

*) порт RS-485 и оптоволоконный многомодовый канал обслуживаются через один и тот же коммуникационный порт микроконтроллера, в связи с чем они могут работать с главной системой одновременно

Przykładowe urządzenie USP-001

Существует возможность оборудования устройства дополнительными каналами передачи в зависимости от потребностей конкретного приложения.

  • RS-485 или CAN – для объектной связи
  • Ethernet оптоволоконный – для связи с верхстоящей системой или с другим пользователем
  • модем GSM/GPRS – для связи посредством смс-сообщений или передачи данных в GSM или GPRS с использованием APN

USP-102/106  (Контрольно-измерительное устройство)

Контрольно-измерительное устройство USP-102 и USP-106 служит для реализации измерений, сбора состояний двоичных входов и выполнения управления в рамках обслуживания объекта или электроэнергетических устройств. USP-102 и USP-106 могут иметь применение как элемент любой распределенной системы телемеханики. Устройства могут работать с системой SYNDIS или с любой другой системой класса SCADA. Устройства отвечают нормам для работы как в электроэнергетической среде, так и в промышленных инсталляциях. Корпус предназначен для монтажа на шине DIN 35мм.

Каждое устройство содержит модуль процессора и питания, а также модули входа/выхода, измерений и связи (только USP-106).

Устройства USP-102 и USP-106 оснащены следующими видами объектных разъемов:

  • 16x WE – двоичные входы напряжения с гальванической развязкой
  • 4x WY – выходы управления типа OPTO-MOS для удаленного управление объектными реле
  • 4x WE-U – аналоговые входы напряжения с гальванической развязкой
  • 3x WE-I – аналоговые входы тока с гальванической развязкой

Дополнительно USP-102/106 может быть оборудовано следующими разъемами:

  • 3x WE-U – аналоговые входы напряжения и 2 аналоговых входа низкого тока, все с гальванической развязкой
  • 3x WY-A – аналоговые выходы пяти диапазонов на выбор

USP-102 и USP-106 реализуют передачу в следующих каналах:

  • RS-485 (канал 1) – для связи с верхстоящей системой
  • RS-485 (канал 2) - для связи с верхстоящей системой
  • RS-232 для сервисных целей (локальная конфигурация и сервис для пользователя) может также служить для связи с верхстоящей системой, используя протокол MODBUS. Производитель выбрал этот порт для диагностических целей.
Пример устройства USP-106

Существует возможность оборудования устройства дополнительными каналами передачи, в зависимости от потребностей конкретного приложения.

  • многомодовый оптоволоконный канал, стаклянный 62,5/125 µм, 50/125 µм или пластиковым волокном POF 1 мм – для связи с верхстоящей системой
  • zigBee - радиоканал

Дополнительно USP-106 может быть оснащен следующими каналами:

  • Ethernet – в стандарте TP100 или FO100, для связи с верхстоящей системой
  • модем GSM/GPRS - для связи с верхстоящей системой посредством GPRS с использованием APN. Модем может обслуживать одну или две СИМ-карты.

USP-103  (Контрольно-измерительное устройство)

USP-104  (Контрольно-измерительное устройство)

Контрольно-измерительное устройство USP-104 служит для реализации измерений, сбора состояний двоичных входов и выполнения управления в рамках обслуживания объекта или электроэнергетических устройств. USP-104 может быть использовано как элемент любой распределенной системы телемеханики. Устройство может работать с системой SYNDIS или с любой другой системой класса SCADA. Устройство отвечает нормам для работы как в электроэнергетической среде, так и в промышленных инсталляциях. Каждое устройство содержит модуль процессора и питания, а также модули входа/выхода, измерений и связи. Дополнительно устройство USP-104R позволяет добавлять модули расширения, благодаря чему можно реализовать заказы согласно со спецификацией заказчика. Корпус предназначен для монтажа на шине DIN 35 мм.

Устройство USP-104 оснащено следующими видами объектных разъемов:

  • 16x WE – двоичные входы напряжения с гальванической развязкой
  • 2x WY – выходы управления для удаленного управления объектными реле
  • 1x 1-Wire – шина с гальванической развязкой для подключения датчиков температуры или других устройств с интерфейсом 1-Wire
  • 3x WY-A (дополнение) – аналоговые выходы с гальванической развязкой

USP-104 реализуют передачу в следующих каналах:

  • RS-485 (канал 1) – для связи с верхстоящей системой
  • RS-485 (канал 2) - для связи с верхстоящей системой
  • RS-232 для сервисных целей – локальная конфигурация и сервис для пользователя, может также служить для связи с главной системой, используя протокол MODBUS. Производитель выбрал этот порт для диагностических целей.
  • Ethernet – в стандарте TP100 или FO100, для связи с верхстоящей системой
  • модем GSM/GPRS для связи с верхстоящей системой посредством GPRS с использованием APN

В устройство можно дополнить каналы передачи в зависимости от потребностей конкретного проекта.

  • многомодовый оптоволоконный канал, стеклянный 62,5/125 µм, 50/125 µм или пластиковым волокном POF 1 мм – для связи с верхстоящей системой
  • zigBee - радиоканал
Пример устройства USP-104R

USP-114  (Измерительно-коммуникационное устройство)

Не рекомендуется для использования в новых разработках

Контрольно-измерительное устройство USP-114 служит для реализации измерений, сбора состояний двоичных входов, измерений аналоговых входов и выполнения управления в рамках обслуживания промышленного объекта или электроэнергетических устройств. USP-114 может быть элементом любой распределенной системы телемеханики. Устройство может работать с системой SYNDIS или с любой другой системой класса SCADA. Устройство отвечает нормам для работы как в электроэнергетической среде, так и в промышленных инсталляциях.

USP-114 оснащен следующими модулями:

  • USPW-004 (16 двоичных входов напряжения/6 выходов управления)
  • USPA-011 (8 аналоговых входов тока)
  • STR-205 (процессора/связи)
  • MZB-003 (питания)
  • CNSC-011/CNSC-012*) (последовательной передачи)

*) модули CNSC-011 и CNSC-012 взаимозаменяемые, в зависимости от пожеланий клиента и по предварительной договоренности с производителем.

USP-114 содержит следующие каналы передачи:

  • RS-485 (канал 1) – для связи с верхстоящей системой, порт размещен в модуле STR-205
  • RS-485 (канал 2) - для связи с верхстоящей системой, порт размещен в модуле STR-205
  • RS-232 – для связи с объектными устройствами, порт находится в модулях CNSC-011 и CNSC-012
  • RS-485 (канал 3) – для связи с объектными устройствами, порт находится в модулях CNSC-011 и CNSC-012
  • Ethernet – в стандарте TP100 для связи с верхстоящей системой, порт находится в модулях STR-205 и CNSC-012
  • modem GSM/GPRS для связи с верхстоящей системой посредством GPRS с использованием APN
  • RS-232 для сервисных целей локальная конфигурация и сервис для пользователя, может также служить для связи с верхстоящей системой, используя протокол MODBUS. Порт находится в модулях STR-205, CNSC-011 и CNSC-012. Производитель выбрал этот порт для диагностических целей.

Устройство выполнено в корпусе для монтажа на шине DIN 35 мм или на щите.

Пример устройства USP-114 c CNSC-012

USP-115-RMB  (Регулятор реактивной мощности)

Регулятор реактивной мощности USP-115-RMB предназначен для реализации компенсации реактивной мощности в энергетической системе посредством управления компенсационными батареями. Управление может быть реализовано локально или удаленно. Регулятор работает автономно или как элемент распределенной системы телемеханики. USP-115-RMB может работать с системой SYNDIS или любым другим программным обеспечением класса SCADA.

Регулятор USP-115-RMB содержит следующие модули:

  • STR-205 (процессорный модуль и связь)
  • USPW-014 (16 двоичных входов напряжения/6 релейных выходов управления)
  • USPA-113 (5 аналоговых входов напряжения до 100В/3 аналоговых входов тока от 5A)
  • MZB-013 (питания)

USP-115-RMB содержит следующие каналы передачи:

  • RS-485 (канал 1) – для связи с главной системой или другими устройствами, порт размещен в модуле STR-205
  • RS-485 (канал 2) - для связи с главной системой или другими устройствами, порт размещен в модуле STR-205
  • Ethernet – в стандарте TP100 для связи с главной системой по протоколу, порт находится в модуле STR-205
  • модем GSM/GPRS - для связи с главной системой посредством GPRS с использованием APN
  • RS-232 для сервисных целей – локальная конфигурация и сервис для пользователя, порт находится в модуле STR-205
Пример устройства USP-115-RMB (вид справа от стороны терминала)

Стандартно, регулятор реактивной мощности оборудован экраном и клавиатурой, которые создают локальный терминал. Терминал служит для просмотра результатов измерений, состояний входов и выходов и позволяет изменять режим работы. Устройство монтируется в алюминиевый корпус, готово для монтажа за щитом.

USP-116-AMS  (Контрольно-измерительное устройство; регистратор энергии)

Устройство USP-116-AMS применяется для сбора данных, необходимых для контроля энергетических ресурсов. Устройство может вести подсчет импульсов максимально с 64-импульсных счетчиков электроэнергии, со счетчиков с импульсными приставками, а также с любых суммарно-вычислительных устройств. Основная версия устройства содержит 16 импульсных входов. Сумма импульсов может передаваться непрерывно или периодически по каналу передачи к устройствам телемеханики RTU (Remote Terminal Unit) или к системам учета энергии (SYNDIS Energia). Подсчитанные импульсы сохраняются в энергонезависимой памяти. Доступ к сохраненным файлам происходит локально, по каналам для локального концентратора данных, или удаленно, посредством модема или телемеханики. В основной версии регистратор хранит файлы за последние 40 дней.

Стандартная комплектация USP-116-AMS составляет:

  • STR-205 (модуль процессора/связи)
  • USPW-024 *) (модуль двоичных входов/выходов)
  • CNSC-011/CNSC-012 *) (модуль последовательной передачи)
  • MZB-013 (модуль блока питания)

*) выбор модуля CNSC-011 lub 012 и установка дополнительного модуля USPW зависит от индивидуальных требований Клиента

Устройство выполнено в корпусе с профиля MP02 для монтажа на шине DIN 35 мм или на щите.

Стандартно, USP-116-AMS не содержит локального экрана и клавиатуры, а связь с устройствами происходит с помощью последовательного канала и компьютера с установленным диагностическим программным обеспечением. Можно, впрочем, опционально оборудовать его жк-экраном и 4-кнопковой клавиатурой, создавая тем самым локальный терминал. Тогда пользователь может просматривать параметры конфигурации и регистры устройства, без необходимости подключения сервисной программы.

Пример устройства USP-116-AMS

USP-117  (Контрольно-измерительное устройство)

Контрольно-измерительное устройство USP-117 служит для сбора состояний двоичных входов, измерений аналоговых входов и выполнения управления в рамках обслуживания электроэнергетических или промышленных объектов. Устройство работает автономно или как элемент распределенной системы телемеханики. Работа USP-117 может контролироваться системой SYNDIS или любым другим программным обеспечением класса SCADA.

Регулятор USP-117 содержит следующие модули:

  • STR-206 (модуль процессора/связи)
  • USPW-014 (16 двоичных входов напряжения/6 релейных выходов управления)
  • USPW-034 (16 двоичных входов напряжения)
  • USPA-112 (5 аналоговых входов напряжения до 220В/3 аналоговых входов тока от 5A)
  • MZB-001 (блок питания)

USP-117 содержит следующие каналы передачи:

  • RS-485 (канал 1) – для связи с верхстоящей системой, порт размещен в модуле STR-206
  • RS-485 (канал 2) – для связи с верхстоящей системой в протоколе MODBUS, порт размещен в модуле STR-206
  • Ethernet – в стандарте TP100 для связи с верхстоящей системой, порт находится в модуле STR-206
  • многомодовый оптоволоконный канал со стекловолокном 62,5/125 µм для связи с главной системой, канал находится в модуле STR-206
  • RS-232 для сервисных целей – локальная конфигурация и сервис для пользователя, порт (канал) находится в модуле STR-206. Производитель определил этот порт также для диагностических целей.

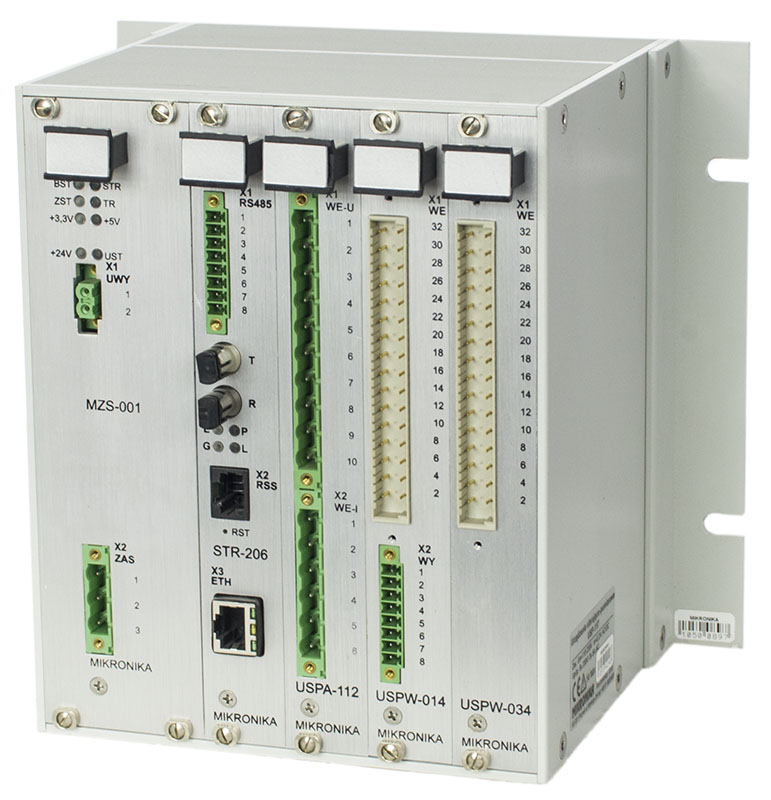

Пример устройства USP-117

Устройство установливается в алюминиевом корпусе, приспособленном для монтажа на щите. Стандартно устройство USP-117 производиться без экрана и клавиатуры, а конфигурация и проверка его состояния происходит с помощью последовательного канала и компьютера с соответствующим программным обеспечением. По желанию клиента устройство можно выполнить с ЖК-экраном и 4-кнопковой клавиатурой, образуя локальный терминал. С его помощью можно проверять состояния двоичных входов, измерений, а также состояние передачи. Кроме этого становится возможным ручное управление.

USP-119  (Контрольно-измерительное устройство)

Контрольно-измерительное устройство USP-119 служит для измерения аналоговых входов и выполнения управления в рамках обслуживания электроэнергетических или промышленных объектов. Устройство может работать автономно или быть элементом расширенной системы телемеханики. Работа USP-119 может контролироваться системой SYNDIS или любым другим программным обеспечением класса SCADA. Связь с верхстоящей системой происходит по каналу GPRS или с помощью порта RS-485 с гальванической развязкой.

Стандартно USP-119 оснащен следующими модулями:

  • STR-205 (процессора/связи)
  • USPA-011 (8 аналоговых входов тока – в двух группах)
  • MZB-033 (блок питания)

USP-119 содержит следующие каналы передачи:

  • RS-485 (канал 1) - для связи с верхстоящей системой, порт размещен в модуле STR-205
  • RS-485 (канал 2) - для связи с верхстоящей системой, порт размещен в модуле STR-205
  • Ethernet – в стандарте TP100 для связи с главной системой, порт находится в модуле STR-205
  • модем GSM/GPRS - для связи с главной системой посредством GPRS с использованием APN
  • RS-232 для сервисных целей – локальная конфигурация и сервис для пользователя, порт находится в модуле STR-206. Производитель определил этот порт также для диагностических целей

Устройство установлено в алюминиевом корпусе, приспособленном для монтажа на щите или за щитом.

Пример устройства USP-119

Стандартно устройство USP-119 производиться без экрана и клавиатуры, а конфигурация и проверка его состояния происходит с помощью последовательного канала и компьютера с соответствующим программным обеспечением. По желанию клиента, устройство можно произвести с ЖК-экраном и 4-кнопковой клавиатурой, образуя локальный терминал. С его помощью можно проверять состояния двоичных входов, измерений, а также состояние передачи. Кроме этого, становится возможным ручное управление.

VCRAPN-1  (Цифровой регистратор и анализатор)

Не рекомендуется использовать в новых проектах

Цифровой регистратор и анализатор тока и напряжения VCRAPN-1 является специализированным устройством для сбора, записи и анализа данных, характеризующих работу шахтный подъемников. Регистратор можно использовать для аналогичных задач на других промышленных предприятиях. Устройство также может использоваться с трансформаторами тока и напряжения сторонних производителей, преобразователями неэлектрических показателей и инкрементальными энкодерами. Формы кривых напряжений, токов и другие измеренные параметры записываются на диск компьютера, который взаимодействует с регистратором. Образцы анализируемых форм кривых отбираются с частотой 6400 Гц, что дает 128 образцов в период прохода 50 Гц.

Регистрация включается в следующих случаях:

  • короткое замыкание/раствор контактов реле
  • появление/исчезновение тока или напряжения
  • превышение/понижение заданного тока или напряжения
  • прочие события, вызывающие неправильный уровень или форму отслеживаемых кривых тока или напряжения

Во время работы устройство записи подключается к компьютеру через интерфейс Ethernet с помощью прямого подключения или через локальную сеть.

Регистратор выполнен как портативное устройство. Передняя панель, на которой расположены разъемы для подключения регистрируемых сигналов, защищена запираемой на ключ откидной дверцей. Крышка оснащена кабельным сальником с защитой от пыли.

Устройство имеет следующие типы разъемов:

  • I-AC – вход переменного тока
  • U-AC – вход переменного напряжения
  • WEBS – обнаружение короткого замыкания/обрыва
  • IMP – импульсатор
  • WE-B – двоичные входы
  • WE-A – измерения постоянных токов
  • ETH/PC – сеть Ethernet
  • 230/220 AC/DC – питание  [-]

Узнай больше о продуктах

    Наши клиенты

    MIKRONIKA sp. z o.o.

    MIKRONIKA sp. z o.o.

    magnifiercrossmenu linkedin facebook pinterest youtube rss twitter instagram facebook-blank rss-blank linkedin-blank pinterest youtube twitter instagram
