Регистраторы помех

Задача регистратора - идентификация помех , высокий уровень которых может привести к аварийным состояниям. Авария в энергетической системе влечет за собой непредсказуемые последствия и, в результате, финансовые издержки.

Регистраторы помех позволяют заранее зарегистрировать и проанализировать возникшие неисправности. Устройство устойчиво к сложным условиям окружающей среды, присущим энергетическим подстанциям.

Помехи - это сигналы, измеренные с высокой частотой. Устройство SMT-102/103 может зарегистрировать сигналы с частотой 2 500 000 выборок/с. Регистрация осциллограммы происходит при скорости изменения напряжения до 2000 кВ/µс. Основываясь на базе знаний и конкретных предпосылках, генерируется сигнал тревоги, который передается эксплуатационным и диспетчерским службам вместе с подсказками и пояснениями.

SO-52v11-eMR   (регистратор помех)
SO-52v11-eMR-1T/2T   (регистратор помех)
SO-52v11-R   (регистратор помех)
SMT-101   (контроль проходных изоляторов)
SMT-102/103   (контроль проходных изоляторов)

ЦВЕТ - не рекомендуется к использованию    |   ЦВЕТ - изготавливаемый модуль/устройство

SO-52v11-eMR

Устройство SO-52v11-eMR предназначено для регистрации аварийных событий в низковольтных, средних и высоковольтных ячейках распределительного устройства. В зависимости от количества регистрируемых сигналов, отдельные регистраторы могут быть объединены в сеть, образуя аппаратный уровень распределенной системы регистрации и анализа аварийных событий на станции. Данные записываются на карту SD в файлах формата COMTRADE и передаются в вышестоящую систему. В вышестоящей системе они обрабатываются специализированным программным обеспечением для определения причин отказа, местоположения повреждений или оценки состояния сети.

Стандартизированные протоколы обмена данными регистратора обеспечивают совместимость с системами извлечения и анализа данных различных производителей.

В стандартной комплектации SO-52v11-eMR имеет следующие модули:

  • PJC-834-24 (модуль центрального процессора)
  • MPL-416 w.014 (модуль измерительных входов)
  • MWS-501-H w.221 (модуль дискретных вводов с гистерезисом уровней входного напряжения)
  • MZA-210 (модуль блока питания)

Модули соединяются и запитываются двумя внутренними шинами передачи данных. Конструкция модулей регистратора позволяет выполнять замену в режиме реального времени без необходимости отключения питания.

Пример устройства SO-52v11-eMR

Модуль центрального процессора обеспечивает передачу данных по каналу сети Ethernet на внешние устройства передачи данных или другие системы с использованием PNP 3.0, Modbus, IEC61850, TFTP, FTP, http, Telnet или любые другие, согласованные с производителем. Модуль MPL-416 w.014 представляет собой модуль измерения тока и напряжения. Он имеет 4 входа измерения напряжения с номинальным значением 100 В и 4 входа измерения тока для диапазонов 1A, 5A, 20A и 100A. Модуль дискретных вводов MWS-501-H w.221 имеет 32 независимых гальванически изолированных входа. Номинальное напряжение канала составляет 220 В пост. тока Модуль имеет гистерезис входного напряжения. Модуль блока питания обеспечивает все модули устройств необходимым напряжением.

Модуль MPL непрерывно и синхронно измеряет токи и напряжение с соответствующей точностью. При соблюдении критерия включения регистрации записываются мгновенные значения дискретизированных кривых входящих аналоговых сигналов, дискретные сигналы и действующие значения кривых рассчитанных параметров сети, такие как мощность, несимметричные составляющие напряжений или тока. Все записи производятся с фиксацией времени регистрации, предыстории, постистории и времени после отключения регистрации. В регистраторе реализованы два типа регистрации: мгновенные значения и действующие значения.

Для обеспечения максимально широкой сферы применения регистратора, устройство оснащено несколькими типами запуска регистрации:

  • от уставки сигнала – отклонение в любую сторону от уставки параметра энергетической сети, контролируемой регистратором
  • мгновенные значения – превышение порога мгновенного значения на входе напряжения или тока
  • срабатывание любого дискретного канала – превышение вследствие изменения состояния дискретного входа
  • события логических функций – превышение от логической функции, заданной индивидуально или пользователем [-]

SO-52v11-eMR-1T/2T

Регистратор SO-52v11-eMR-1T/2T предназначен для регистрации аварийных событий в низковольтных, средних и высоковольтных ячейках распределительного устройства. Регистратор измеряет величины и параметры, необходимые для оценки величины помех, в том числе типа импульсные помехи (transients). Отдельные регистраторы могут быть объединены в сеть, формируя аппаратный уровень распределенной системы непрерывного мониторинга аварийных событий на станции.

Данные после накопления передаются в вышестоящую систему. Там они обрабатываются и отображаются специализированной системой для анализа помех на основе системы SYNDIS.

Регистратор может быть изготовлен с одним модулем измерительных входов (версия SO52v11-EMR-1T) или двумя модулями (версия SO-52v11-EMR-2T). Одномодульная версия регистрирует 4 напряжения и 4 тока в одной измерительной ячейке энергетической сети. Двухмодульная версия позволяет осуществлять одновременный контроль в двух точках энергетической сети. Каждый модуль настраивается индивидуально, поэтому его возможно измерение на разных уровнях напряжения и тока. Например, на стороне ВН и НН трансформатора или на магистральном шинопроводе и ячейке отходящей линии распределительного устройства.

Стандартизированные протоколов передачи данных регистратора обеспечивают совместимость с системами извлечения и анализа данных различных производителей.

Пример устройства SO-52v11-eMR-1T

В стандартной комплектации регистратор (SO-52v11-eMR-1T) имеет следующие модули:

  • PJC-834-24 (модуль центрального процессора)
  • MJE-426-004 (модуль измерительных входов)
  • MZA-210 (модуль блока питания)
  • MWS-501-H w.221 – дополнительный модуль (модуль дискретных вводов с гистерезисом уровней, например, входящего)

Устройство оснащено функцией регистрации событий, таких как провалы, прерывания, скачки напряжения, ударные токи, превышения мгновенных значений и события, определяемые пользователем. В момент выполнения условия включения регистрации записываются кривые сигналов напряжения и тока с заданным временем опережения и отслеживания.

Регистратор непрерывно проверяет соответствие каждого напряжения и входного тока пороговым значениям, установленным во время настройки. Любое превышение порогового значения для провала, исчезновения, повышения напряжения, быстрого изменения напряжения или ударного тока запускает регистрацию входных образцов и/или расчетных полупериодических эффективных значений напряжений и токов. В устройстве есть три процедуры регистрации:

  • мгновенные – дискретизация с максимальной частотой 12800 Гц
  • медленно меняющиеся – расчеты в промежутке 20 мс со смещением 10 мс
  • очень медленно меняющиеся – расчеты в промежутке 200 мс

Устройство имеет несколько видов критериев запуска регистрации:

  • превышение мгновенных значений
  • превышения полупромежуточных эффективных значений
  • превышение параметров агрегации 200 мс, 3 с, 10 мин
  • изменения состояния дискретных сигналов

Условия порогов срабатывания и скорости их нарастания настраиваются в программе pConfig. [-]

SO-52v11-R

Не рекомендуется применять в новых проектах

Регистратор помех й SO-52v11-R выполняет регистрацию хода работы и нарушений в ячейках распределительных устройств всех уровней напряжений. В зависимости от количества сигналов, регистраторы могут быть подключены к сети, создавая аппаратный слой подстанции, расширенную систему регистрации и анализа помех. Собранные данные пересылаются в главную систему и преобразовываются специализированным программным обеспечением с целью идентификации причин аварии.

Стандартно регистратор оснащен следующими модулями:

  • MWS-201 w.220 (3x модуль двоичных входов)
  • MPL-221-107 (1x модуль измерений с линейной сепарацией)
  • MPA-351-1R (1x модуль измерительно-коммуникационный)
  • MZA-210 (1x модуль блока питания)
Пример устройства SO-52v11-R

Модули соединены между собой и получают питание по внутренней шине LVDS. В максимальной конфигурации регистратор может быть оборудован четырьмя модулями MWS-201w.200 и резервируемым блоком питания MZA-210.

Основные функции регистратора реализованы модулем MPA-351-1R (измерительно-коммуникационным). Этот модуль непрерывно измеряет ток и напряжение. Если условия начала регистрации соблюдены, записываются графики аналоговых и двоичных сигналов с соответствующим временем опережения и задержки. Параметры начала регистрации, и ее время определяются во время конфигурации параметров регистратора.

Измерительно-коммуникационный модуль отправляет данные в другие устройства или системы по протоколах MODBUS, DNP 3.0, IEC61850, TFTP , согласованным на этапе проектирования. [-]

SMT-101

Не рекомендуется применять в новых проектах

Весьма интересным устройством является наш специализированный измерительный преобразователь SMT-101 вместе с комплектом измерительных зондов, предназначен для мониторинга вводов.Внедрение этого преобразователя доставило нам незабываемые «энергетические» впечатления, когда вовремя теста в Ремонтном Предприятии в Червоняку мы успешно регистрировали разряды и КЗ на линии 110кВ.

Преобразователь регистрирует перенапряжения, вызванные включением и выключением на линии и штормовые перенапряжения по первичной и вторичной сторонах трансформатора. Вместе с тем, устройство обнаруживает динамические изменения емкости вводов, а также изменения, которые свидетельствуют о резкой или медленной деградации диэлектрических слоев. Все измерения передаются к SYNDIS ES, наше экспертное программное обеспечение, которое определяет изменения коэффициента потерь для вводов. На основе тенденции изменений, генерируются соответствующие сообщения и уведомления.

Мы уверены, что систематическая статистика зарегистрированных атмосферных перенапряжений и измерение их значений, предоставит ценную информацию о состоянии грозовой защиты на подстанции.

В период эксплуатации преобразователя, мы выявили, что преобразователь отлично регистрирует нарушения напряжений, связанные с авариями в электроэнергетических системах, что может послужить дополнительным контролем работы регистратора помех и некоторых модулей защиты. [-]

SMT-102/103

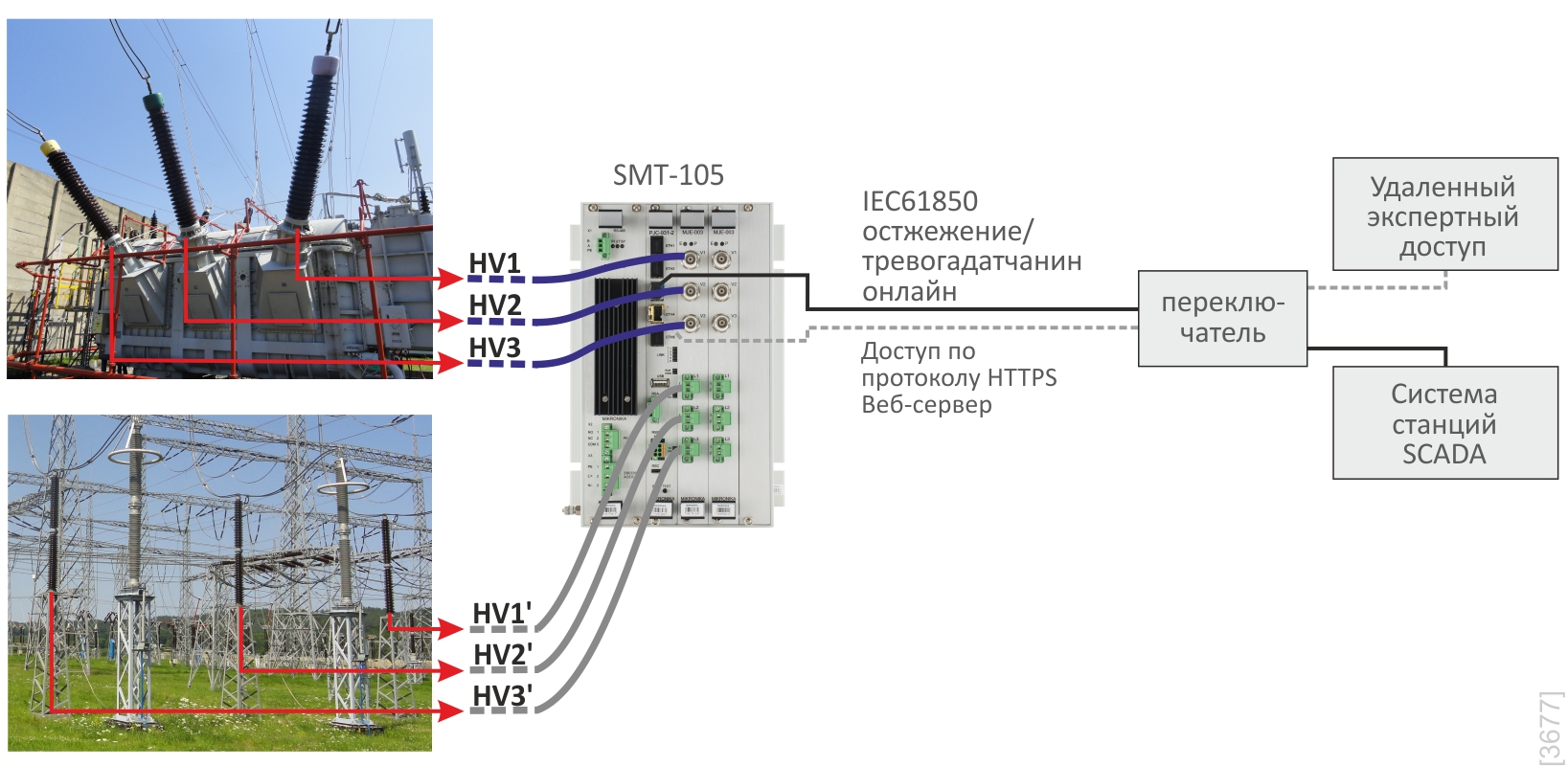

Модуль SMT-102/103 оснащен специализированной измерительной микропроцессорной системой с функцией регистрации и предназначен для мониторинга вводов. Система выполняет контроль над максимально шестью вводами сетевых и блоковых трансформаторов мощности. Устройство может работать с системами мониторинга трансформатора, с системами подстанций АСУТП или функционировать самостоятельно, как устройство автоматики подстанций.

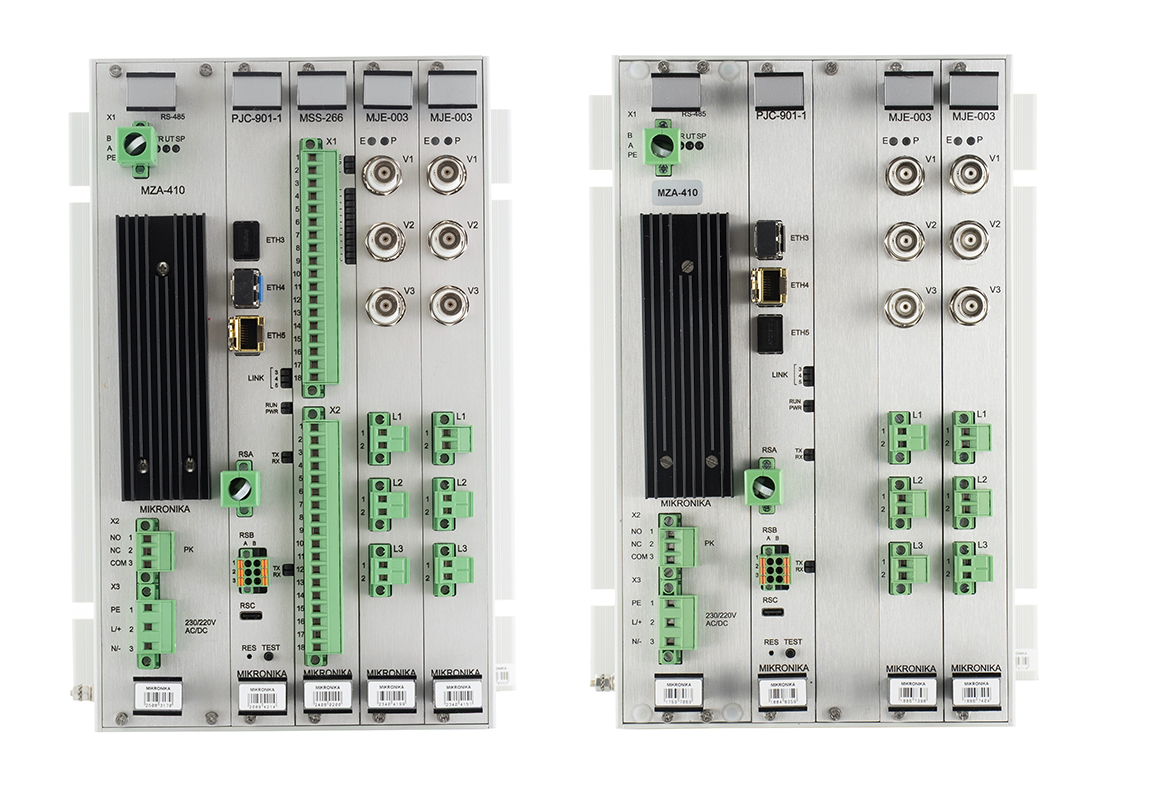

Регистратор SMT-102-Z содержит блок питания и измерительный модуль. Как дополнение, в кассете установлен модуль двоичных выходов, например
MSS-216, что позволяет выводить сигналы предупреждения и тревоги. Регистратор SMT-103 оборудован только измерительным модулем
SMT-102 вместе с блоком питания MZA-101-15, без модуля двоичных выходов.

К входам измерительной цепи подсоединяются сигналы из зондов типа
CPT-00x, помещенных в измерительные гнезда вводов. Контроль может происходить как верхнего, так и нижнего напряжения трансформатора. Устройство может быть уставлено за или на щите. Регистратор общается с независимым, внешним диагностическим программным обеспечением, например с системой мониторинга SYNDIS ES или SYNDIS ESB. [-]

Пример устройства SMT-103
