Анализаторы качества электроэнергии

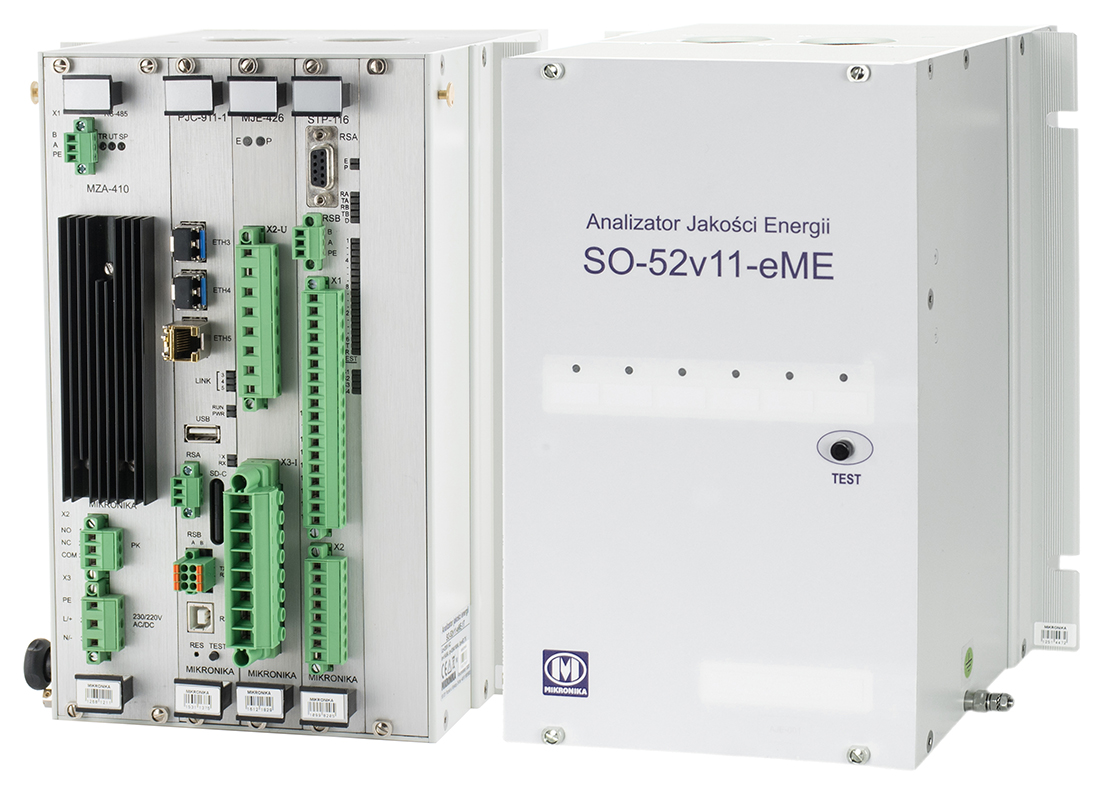

Анализатор SО-52v11-еМE предназначен для регистрации, измерения и анализа качества электроэнергии в области распределительных устройств низкого, среднего и высокого напряжения. Анализатор измеряет количества и параметры, необходимые для оценки качества энергии, в соответствии со всеми требованиями соответствующих стандартов. Отдельные анализаторы могут быть объединены в сеть, создавая аппаратный уровень системы распределенной подстанции, которая постоянно контролирует качество электроэнергии.

Данные собираются в памяти анализатора или на SD-карте. Они отправляются по любому типу связи (Ethernet, GPRS) на сервер данных. После отправки данных в вышестоящую систему они обрабатываются, анализируются и подготавливаются к представлению. Это делает специализированная система оценки качества электроэнергии SYNDIS PQ.

Анализатор может быть выполнен с одним модулем качества электроэнергии (исполнение SО-52v11-еМЕ-1) или с двумя модулями (исполнение SО-52v11-еМЕ-2). Одномодульное исполнение используется для измерения параметров 4-х напряжений и 4-х токов в одном измерительном поле электросети. Версия с двумя модулями позволяет проводить одновременное измерение качества электроэнергии в двух точках электросети. Каждый из модулей настраивается индивидуально, поэтому можно проводить измерения при разных уровнях напряжения и тока. Например, на стороне ВН и НН трансформатора или на сборной шине и отходящей ячейке на электроподстанции.

Стандартизированные протоколы связи анализатора позволяют взаимодействовать с системами считывания и анализа данных различных производителей. Устройство предназначено для установки в сложных климатических условиях, при наличии повышенной запыленности, влажности и электромагнитных помех.   []
