Модули семейства SO-52v12

Семейство модульных устройств SO-52v12 разработано для обеспечения различных функций систем автоматизации и телемеханики на станциях передачи и распределения электроэнергии. Такие устройства также могут использоваться в системах управления очистными сооружениях, насосных станциях, тепловых и других промышленных установках, требующих надежной работы. Устройства, построенные на основе этих модулей, работают с системами SCADA, используя богатый набор протоколов передачи данных.

Функции устройств этого класса включают в себя элементы управления, измерения и контроль состояния объектов и устройств. Ресурсы модулей семейства SO-52v12 позволяют создавать устройства с различными функциями, такими как полевые контроллеры, контроллеры RTU, регистраторы данных, сетевые концентраторы, измерительные преобразователи, конвертеры протоколов, системы защиты, системы центральной сигнализации, программируемые контроллеры (ПЛК), а также другие выделенные устройства. Выбранные модули представлены ниже.

pAI-62-11 (аналоговые входы)

Модуль pAI-62-11 имеет 16 аналоговых, двухпроводных, независимых и взаимно гальванически изолированных входов. Они выведены к двум
16-контактным разъемам, расположенным на фронтальной панели. Отдельные вводы состоят из входной аналоговой цепи и системы, которая обеспечивает аналоговое гальваническую изоляцию от других вводов и логической части модуля. Затем аналоговый сигнал подается на один из вводов многоканального аналого-цифрового преобразователя. Результаты измерений обрабатываются процессором модуля и передаются на модуль центрального процессора.

Максимальное рабочее напряжение составляет 100 В перем. тока. Обмен данными с центральным процессором осуществляется по внутренней шине.

Пример пакета pAI-62-11

pAI-62-12 (аналоговые входы)

Модуль pAI-62-12 имеет 16 аналоговых, двухпроводных, независимых и взаимно гальванически изолированных входов. Они выведены к двум
16-контактным разъемам, расположенным на фронтальной панели. Отдельные вводы состоят из входной аналоговой цепи и системы, которая обеспечивает аналоговое гальваническую изоляцию от других вводов и логической части модуля. Затем аналоговый сигнал подается на один из вводов многоканального аналого-цифрового преобразователя. Результаты измерений обрабатываются процессором модуля и передаются на модуль центрального процессора.

Максимальное рабочее напряжение составляет 230 В перем. тока. Обмен данными с центральным процессором осуществляется по внутренней шине.

Пример пакета pAI-62-12

pAI-71-03 (аналоговые входы)

Модуль pBI-71-03 имеет 32 гальванически изолированных входа напряжения, рассчитанные на +/-2 В пост. тока. Измеряемые аналоговые сигналы напряжения после прохождения через системы защиты от перенапряжения подаются непосредственно на дифференциальные входы четырех восьмиканальных аналого-цифровых преобразователей. Гальваническое изолирование включает поддержку цифровых преобразователей ADC. Для питания преобразователей ADC используется преобразователь DC/DC 3 кВ между сторонами, обеспечивая высокий уровень разделения от логических цепей модуля pAI.

Пример пакета pAI-71-03

pAI-71-05 (аналоговые входы)

Модуль pAI-71-05 предназначен для измерений с 32 аналоговых входов в диапазоне +/-10 В или 0÷20 мA. Каждый вход может быть настроен независимо для измерения напряжения или тока. Аналоговые входы разделены на 4 группы, каждая из которых содержит 8 входов. Группа поддерживается 18-битным преобразователем AD. Измерительные каналы гальванически развязаны друг от друга.

Обмен данными с центральным процессором осуществляется по внутренней шине.   []

Пример пакета pAI-71-05

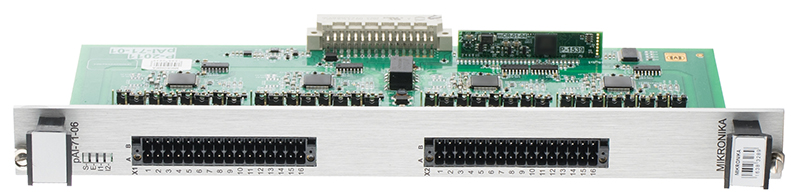

pAI-71-06 (аналоговые входы)

Модуль pAI-71-06 предназначен для измерений с 32 аналоговых входов в диапазоне +/-100 B или 0÷100 мА. Каждый вход может быть настроен независимо для измерения напряжения или тока. Аналоговые входы разделены на 4 группы, каждая из которых содержит 8 входов. Группа поддерживается
18-битным преобразователем AD. Измерительные каналы гальванически развязаны друг от друга.

Обмен данными с центральным процессором осуществляется по внутренней шине.   []

Пример пакета pAI-71-06

pAI-71-07 (аналоговые входы)

Модуль pAI-71-07 предназначен для измерений с 32 аналоговых входов в диапазоне +/-10 B или +/-20 мА. Каждый из входов может быть независимо сконфигурирован аппаратно для измерения напряжения или тока. Аналоговые входы разделены на 4 группы, каждая группа содержит 8 входов. Группа поддерживается 16- или 18-битным АЦП. Каждый вход защищен от перенапряжения. Измерительные каналы гальванически развязаны друг от друга.

Обмен данными с центральным процессором осуществляется по внутренней шине.   []

Пример пакета pAI-71-07

pAO-51-02 (аналоговые выходы)

Модуль pAO-51-02 оснащен 16 гальванически изолированными токовыми выходами. Диапазон выходного тока можно настроить с помощью программного обеспечения. Выходные сигналы формируются независимо на каждом выходе, в соответствии с настройками программы. Выходы защищены от воздействия перенапряжения и импульсных помех с помощью защиты от перенапряжения.

Можно выбрать три диапазона значений выходного тока: 4÷20мА, 0÷20мА и 0÷24мА. Все выходы гальванически изолированы.   []

Пример пакета pAO-51-02

pAO-61-02 (аналоговые выходы)

Модуль pAO-61-02 оснащен 24 гальванически изолированными токовыми выходами. Диапазон выходного тока можно настроить с помощью программного обеспечения. Выходные сигналы формируются независимо на каждом выходе, в соответствии с настройками программы. Выходы защищены от воздействия перенапряжения и импульсных помех с помощью защиты от перенапряжения.

Можно выбрать три диапазона значений выходного тока: 4÷20мА, 0÷20мА и 0÷24мА. Все выходы гальванически изолированы.   []

Пример пакета pAO-61-02

pBC-72-08 (бинарные входы)

Модуль pBC-72-08 имеет 32 независимых двоичных входа, рассчитанные на номинальное напряжение 24 В пост. тока. Потребление тока при номинальном напряжении составляет 3 мА. Модуль позволяет подавать объектное напряжение питания (24 В пост. тока) на разъем на фронтальной панели. В этом случае получаем дополнительный источник питания. В случае сбоя питания контроллера при подключенном к разъему X6 напряжении объекта, модуль будет по-прежнему записывать состояния двоичных входов.

Физические ресурсы модуля:

  • 32 двоичных входа 24 В пост. тока
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 32 индикатора состояния вводов
  • вводы напряжения объекта
Пример пакета pBC-72-08

pBI-82-05 (бинарные входы)

Модуль pBI-82-05 имеет 64 двоичных входа, рассчитанные на 24 В пост. тока. Входы сгруппированы в 16 с общим потенциалом массы или положительным потенциалом внутри групп. Значение эталонного потенциала может быть различным для каждой группы. Существует также возможность использования беспотенциальных вводов. Допустимое изменение значения сигнального напряжения составляет -20% ÷ +30%. Модуль имеет два штекерных разъема D-SUB 37.

Физические ресурсы модуля:

  • 64 двоичных входа 24 В пост. тока в 4 группах по 16 входов
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 64 индикатора состояний выводов
Пример пакета pBI-82-05

pBI-83-08 (бинарные входы)

Модуль pBI-83-08 имеет 64 бинарных входа 48 В постоянного тока, которые разделены на 16 групп по 4 входа с общим потенциалом земли в каждой группе. Порог переключения входа составляет 22 В постоянного тока. Допустимое изменение напряжения сигнализации составляет -20% ÷ +30%. Модуль имеет 8 двухрядных 10-контактных разъемов.

Физические ресурсы модуля:

  • 64 двоичных входа 48 В пост. тока в 16 группах по 4 входов
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 64 индикатора состояний выводов   []
Пример пакета pBI-83-08

pBI-92-06 (бинарные входы)

Модуль pBI-92-06 имеет 72 бинарных входа 24 В постоянного тока, которые разделены на 8 групп по 9 входов с общим потенциалом земли или положительным потенциалом внутри групп. Значение опорного потенциала может быть разным для каждой группы. Порог переключения входа составляет 16 В постоянного тока. Допустимое изменение напряжения сигнализации составляет -20% ÷ +30%. Модуль имеет 9 двухрядных десятиконтактных разъемов.

Физические ресурсы модуля:

  • 72 двоичных входа 24 В пост. тока в 8 группах по 9 входов
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 64 индикатора состояний выводов   []
Пример пакета pBI-92-06

pBI-93-07 (бинарные входы)

Модуль pBI-93-07 имеет 72 двоичных входа. Входы сгруппированы по 9 с общим потенциалом массы (или положительным потенциалом внутри групп). Номинальное сигнальное напряжение составляет 48 В пост. тока (-20% ÷+30%).

Физические ресурсы модуля:

  • 72 двоичных входа 48 В пост. тока в 8 группах по 9 входов
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 72 индикатора состояний выходов
Пример пакета pBI-93-07

pBI-94-06 (бинарные входы)

Модуль pBI-94-06 имеет 72 двоичных входа. Входы сгруппированы по 9 с общим потенциалом массы (или положительным потенциалом внутри групп). Номинальное сигнальное напряжение составляет 110 В пост. тока (-20% ÷+30%).

Физические ресурсы модуля:

  • 72 двоичных входа 110 В пост. тока в 8 группах по 9 входов
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 72 индикатора состояний выходов
Пример пакета pBI-94-06

pBI-96-06 (бинарные входы)

Модуль pBI-96-06 имеет 72 двоичных входа. Входы сгруппированы по 9 с общим потенциалом массы (или положительным потенциалом внутри групп). Номинальное сигнальное напряжение составляет 220 В пост. тока (-20% ÷+30%).

Физические ресурсы модуля:

  • 72 двоичных входа 220 В пост. тока в 8 группах по 9 входов
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • 4 индикатора состояния и 72 индикатора состояний выходов
Пример пакета pBI-96-06

pBM-54-28 (бинарные входы/выходы)

Модуль pBM-54-28 имеет 32 бинарных входа и 16 бинарных релейных выходов. Двоичные входы сгруппированы в 4 группы по 8 входов с общим опорным потенциалом (земля или положительный потенциал). Каждая группа может иметь различный опорный потенциал. Номинальное сигнальное напряжение составляет 24 В пост. тока (-20 % ÷ + 30 %). Порог активации составляет 16 В постоянного тока.  []

...текст в подготовке

Пример пакета pBM-54-28

pBO-42-02 (бинарные выходы)

Модуль pBO-42-02 (Binary Outputs) позволяет осуществлять управление с помощью модуля центрального блока. Модуль имеет 16 релейных выходов, адаптированных для подключения постоянного напряжения 24В с максимальной нагрузкой . Каждый выход независим и имеет оба релейных контакта. Дополнительно выходы защищены блоком защиты от перенапряжения. Модуль не имеет контроля замыкания контактов при наличии управляющего напряжения.

Модуль выполняет следующие операции:

  • реализация управления, полученного от центрального блока mCU
  • обнаружение состояний выходов и отправка их в центральный блок mCU
  • независимое управление сигнальными диодами (4 диода состояния и 16 диодов, сигнализирующих состояние выхода)
  • измерение температуры, напряжения питания и потребляемой мощности   []
Пример пакета pBO-42-02

pBO-44-08 (бинарные выходы)

Модуль pBO-44-08 имеет 16 релейных выхода, способных переключать напряжение 48 В пост. тока с максимальной нагрузкой 1 А каждое. Модуль поддерживает управление 1/16, а его исполнение зависит от сигнала, указывающего на наличие питания в исполнительной цепи. Каждый выход имеет два выведенных отдельно полюса управляющего реле. Минимальный ток контактов составляет 100 мА. Модуль оснащен одним 20-контактным двухрядным разъемом типа DMC 1,5/20-G1F-3,5-LR.

Физические ресурсы модуля:

  • 16 двоичных выхода 24 В пост. тока
  • система определения питания исполнительной цепи
  • проверка того, что управление выполнено успешно
  • 4 индикатора состояния и 16 индикатора состояний выходов
Пример пакета pBO-44-08

pBO-72-07 (бинарные выходы)

Модуль pBO-72-07 имеет 32 релейных выхода, способных переключать напряжения 48 В пост. тока с максимальной нагрузкой 6 А каждое. Каждый выход имеет два выведенных отдельно полюса управляющего реле. Минимальный ток контактов составляет 100 мА. Модуль имеет два штекерных разъема D-SUB 37.

Физические ресурсы модуля:

  • 32 двоичных выхода (24 В пост. тока)
  • система обнаружения напряжения
  • 4 индикатора состояния и 32 индикатора состояний выводов
Пример пакета pBO-72-07

pBO-74-08 (бинарные выходы)

Модуль pBO-74-08 имеет 32 релейных выхода, способных переключать напряжение 48 В пост. тока с максимальной нагрузкой 2,5 А каждое. Модуль поддерживает управление 1/32, а его исполнение зависит от сигнала, указывающего на наличие питания в исполнительной цепи. Каждый выход имеет два выведенных отдельно полюса управляющего реле. Минимальный ток контактов составляет 100 мА. Модуль оснащен двумя 20-контактными двухрядными разъемами типа DMC 1,5/20-G1F-3,5-LR.

Физические ресурсы модуля:

  • 32 двоичных выхода 24 В пост. тока
  • система определения питания исполнительной цепи
  • проверка того, что управление выполнено успешно
  • 4 индикатора состояния и 32 индикатора состояний выводов
Пример пакета pBO-74-08

pBO-74-18 (бинарные выходы)

Модуль pBO-74-18 имеет 32 релейных выхода, предназначенных для коммутации постоянного напряжения 24/48В с максимальной нагрузкой 5А/24В и 2,5А/48В каждый. На выходе оба полюса управляющего реле выведены отдельно. Модуль осуществляет управление 1/32 и его выполнение зависит от сигнала, информирующего о наличии питания исполнительной цепи. Также возможно одновременное управление несколькими реле.
Минимальный контактный ток составляет 100 мА. Модуль имеет два
20-контактных двухрядных разъема DMC 1.5/20-G1F-3.5-LR.

Физические ресурсы модуля:

  • 32 двоичных выхода 24/48 В пост. тока
  • система определения питания исполнительной цепи
  • проверка того, что управление выполнено успешно
  • 4 индикатора состояния и 32 индикатора состояний выводов   []
Пример пакета pBO-74-18

pBO-75-08 (бинарные выходы)

Модуль pBO-75-08 имеет 32 релейных выхода, способных переключать напряжение 110 В пост. тока с максимальной нагрузкой 0,5 А каждое. Модуль поддерживает управление 1/32, а его исполнение зависит от сигнала, указывающего на наличие питания в исполнительной цепи. Каждый выход имеет два выведенных отдельно полюса управляющего реле. Минимальный ток контактов составляет 100 мА. Модуль оснащен двумя 20-контактными двухрядными разъемами типа DMC 1,5/20-G1F-3,5-LR.

Физические ресурсы модуля:

  • 32 двоичных выхода 110 В пост. тока
  • система определения питания исполнительной цепи
  • проверка того, что управление выполнено успешно
  • 4 индикатора состояния и 32 индикатора состояний выводов   []
Пример пакета pBO-75-08

pBO-84-09 (бинарные выходы)

Модуль pBO-84-09 предназначен для управления 1 из 32 или 1 из 64
2-полюсных или 1,5-полюсных модулей с управляющим напряжением до 48В пост. тока и максимальным током нагрузки .

Логика выполняет функцию управления на основе команды, полученной от ЦП. Контакты реле выведены на разъемы Х1÷Х4. Управление возможно, когда зарядное устройство активируется внутренним сторожевым устройством модуля. Внутренний переключатель позволяет управлять секцией A или B (при управлении 1 из 64). Опционально можно измерить ток управления, чтобы улучшить обнаружение отказов в цепи управления. Также имеется дополнительное реле, задачей которого является обеспечение правильного включения/выключения управляющего тока.

Физические ресурсы модуля:

  • 32 или 64 бинарных выхода 48 В постоянного тока
  • система определения питания исполнительной цепи
  • проверка того, что управление выполнено успешно
  • 4 светодиода состояния и 64 светодиода, показывающих состояние выходов, и 4 светодиода, показывающих управление выбором группы (при управлении 1 из 64)   []
Пример пакета pBO-84-09

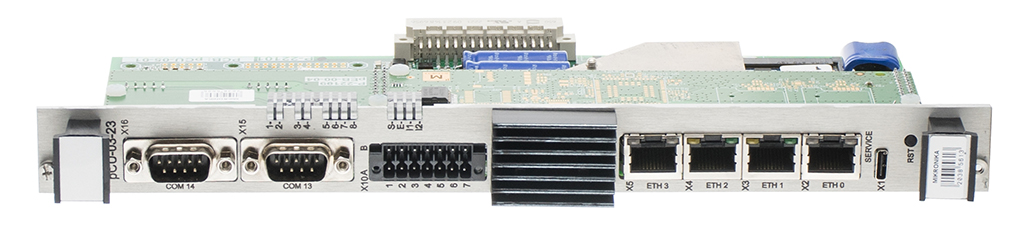

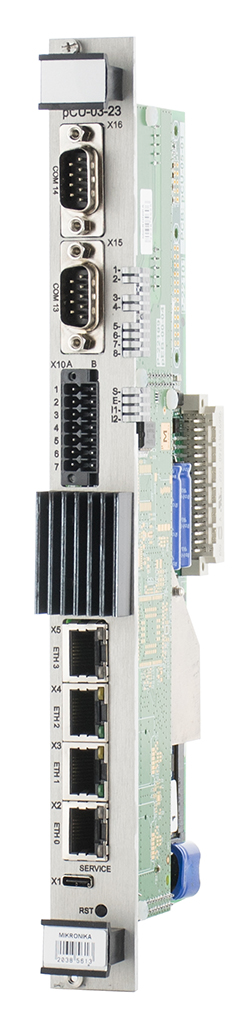

pCU-02-xx (центральный процессор)

Модуль pCU-02-xx (англ. Control Unit) является основным компонентом микропроцессорного контроллера. Устройство выполняет все операции, связанные с обработкой данных, осуществляет обработку внутренних ресурсов в виде модулей входов и выходов устройства, а также внешний обмен данными с использованием различных протоколов через интерфейсы, доступные в модуле.

Модуль имеет следующие ресурсы:

  • до четырех разъемов Ethernet 100Base-TX или 100Base-FX
  • до четырех интерфейсов RS-485
  • до двух разъемов RS-232
  • модуль GPS
  • GSM-модем (с SIM-картами)
  • интерфейс 1-Wire
  • RS-232 в качестве служебного канала

Некоторые элементы являются взаимоисключающими, поэтому предложенная конфигурация должна быть подтверждена производителем.

Некоторые функция, выполняемые PCU-02-xx:

  • ведение базы телемеханики устройства
  • поддержка протоколов передачи данных
  • управление конфигурацией
  • контроль работы (непрерывная проверка правильности работы всех модулей)
  • синхронизация времени
  • активизация двоичных входов
  • активизация аналоговых входов
  • реализация двоичного управления (через модули двоичного вывода серии pBO)
  • реализация аналогового управления (через модули аналоговых выходов серии pAO)
  • диагностика и проверка источников питания и зарядных устройств
  • поддерживает специализированных типов плат расширения
Пример пакета pCU-02-23

pPS-01-03 (блок питания)

Блок питания pPS-01-03 представляет собой высокоэффективный источник питания, который подает питание на модули, входящие в состав устройства на объекте. Диапазон входного напряжения 9÷36 В пост. тока, выходная мощность 15 Вт, выходное напряжение 5 В пост. тока.  []

...текст в подготовке



Пример пакета pPS-01-03

pPS-11-01 (блок питания)

Блок питания pPS-11-01 представляет собой высокоэффективный источник питания, который подает питание на модули, входящие в состав устройства на объекте. Диапазон входного напряжения 9÷36 В пост. тока, выходная мощность 30 Вт, выходное напряжение 5 В пост. тока. Модуль состоит из реле общего назначения и интерфейса для связи с модулем pCU.

Модуль осуществляет измерение температуры, входного и выходного напряжения, тока нагрузки, а также и управление сигнальными реле.

Входная ступень источника питания представляет собой защитные системы, следующим элементом является гальванически изолированный преобразователь DC/DC. На вторичной стороне имеется напряжение 5 В пост. тока, которое подает питание на модули шины. Вторичная сторона включает фильтры, измерение тока и напряжения, а также переключатель выходного напряжения 5 В постоянного тока.

Пример пакета pPS-11-01

pPS-12-01 (блок питания)

Блок питания pPS-12-01 представляет собой высокоэффективный источник питания, который подает питание на модули, входящие в состав устройства на объекте. Диапазон входного напряжения 36÷72 В пост. тока, выходная мощность 30 Вт, выходное напряжение 5 В пост. тока. Модуль состоит из реле общего назначения и интерфейса для связи с модулем pCU.

Модуль осуществляет измерение температуры, входного и выходного напряжения, тока нагрузки, а также и управление сигнальными реле.

Входная ступень источника питания представляет собой защитные системы, следующим элементом является гальванически изолированный преобразователь DC/DC. На вторичной стороне имеется напряжение 5 В пост. тока, которое подает питание на модули шины. Вторичная сторона включает фильтры, измерение тока и напряжения, а также переключатель выходного напряжения 5 В постоянного тока.

Также существует вариант блока питания pPS-12-01/SW, у которого на фасаде есть предохранитель и выключатель. Остальные параметры такие же, как у модели pPS-12-01.

Пример пакета pPS-12-01/SW

pPS-15-01 (блок питания)

Блок питания pPS-15-01 представляет собой высокоэффективный источник питания, который подает питание на модули, входящие в состав устройства на объекте. Диапазон входного напряжения 90÷280 В AC/DC, мощность 30 Вт, выходное напряжение 5 В пост. тока. Модуль состоит из реле общего назначения и интерфейса для связи с модулем pCU.

Модуль осуществляет измерение температуры, входного и выходного напряжения, тока нагрузки, а также управление сигнальными реле.

Первичная сторона источника питания представляет собой защитные системы, следующим элементом является гальванически изолированный преобразователь DC/DC. На вторичной стороне имеется напряжение 5 В пост. тока, которое подает питание на модули на шине. Вторичная сторона включает фильтры, измерение тока и напряжения, а также переключатель выходного напряжения 5 в постоянного тока.

Пример пакета pPS-15-01

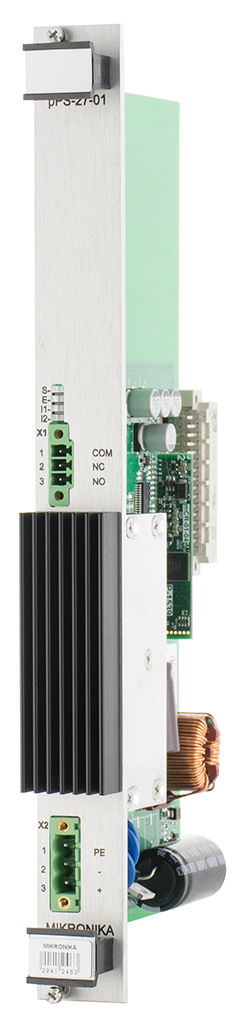

pPS-27-01 (блок питания)

Источник питания pPS-27-01 представляет собой высокоэффективный источник питания, обеспечивающий питанием модули, входящие в состав полевого прибора. Диапазон входного напряжения 18÷72В постоянного тока, максимальная мощность 50Вт, выходное напряжение 5В постоянного тока. В диапазоне входного напряжения 18÷26В постоянного тока выходная мощность составляет 40Вт, а в диапазоне 36÷72В постоянного тока выходная мощность достигает 50Вт. Модуль состоит из реле общего назначения и интерфейса для связи с модулем pCU.

В модуле реализовано измерение температуры, измерение входного и выходного напряжения, измерение тока нагрузки и управление реле сигнализации.

Входной каскад блока питания состоит из цепей защиты, следующий каскад представляет собой DC/DC преобразователь с гальванической развязкой. На вторичной стороне есть 5 В постоянного тока, который питает модули на шине. Вторичная сторона включает в себя фильтры, измерение выходного тока и напряжения, а также внутреннюю температуру.   []

Пример пакета pPS-27-01

pST-15-01 (последовательная передача)

Модуль pST-15-01 имеет 4 гальванически изолированных последовательных каналов передачи данных RS-232/RS-422/RS-485. Диапазон доступных скоростей передачи данных составляет 110÷115 200 бит/с. Пакет может работать в полнодуплексном и полудуплексном режимах. Каждый канал имеет независимую настройку.

Пример пакета pST-15-01

pST-25-01 (последовательная передача)

Модуль pST-25-01 имеет 8 гальванически изолированных последовательных каналов передачи данных RS-232/RS-422/RS-485. Диапазон доступных скоростей передачи данных составляет 110÷115 200 бит/с. Пакет может работать в полнодуплексном и полудуплексном режимах. Каждый канал имеет независимую настройку.

Пример пакета pST-25-01
