Модули семейства SO-52v21

Благодаря модульной конструкции устройства серии SO-52v21 можно может применяется, как: измерительный преобразователь, регистратор данных, контроллер ячейки, конвертер протоколов, контроллер RTU, модуль защиты и многие другие специализированные устройства.

Модули этой серии выполняют функции:

  • бинарных входов
  • аналоговых измерений
  • выходов сигнализации и управления
  • аналоговых выходов

Кроме этого, доступны специализированные модули связи GSM/GPRS/UMTS/LTE, сетевые и последовательные, на базе проводных и оптоволоконных интерфейсов. Выбранный комплекс модулей помещен в касcете с позициями или в специализированный корпус.

Перечень вариантов модулей приведён ниже.

mAI-01-81 (аналоговые входы)

Модуль аналоговых входов mAI-01-81 (англ. Analog Inputs) содержит по одному выходу измерения температуры и проводимости с гальванической развязкой. Он был разработан для изучения солености воды в системах промышленного водоснабжения. Контроллер SO-52v21, оснащенный модулем mAI-01-81, может передавать к главной системы следующие параметры: проводимость, соленость, общее количество растворенных твердых веществ TDS (Total Dissolved Solids), что позволяет определять практическую единицу засоления PSU (Practical Salinity Unit) и плотность морской воды SG (Specific Gravity).

Модуль работает с датчиком измерения температуры PT1000. К входам измерения проводимости можно подключить зонды с постоянной константой (К) в диапазоне 0,1÷10. Константа зонда задается на этапе настройки модуля.

Пример пакета mAI-01-81

mAI-21-02 (wejścia analogowe)

Модуль аналоговых входов mAI-21-02 (англ. Analog Inputs) обеспечивает реализацию аналоговых измерений и передачи сигналов к центральному процессору. Модуль mAI-21-02 содержит 8 токовых входов -20/+20мA DC с гальваническим разделением. Входы сгруппированы в группы по 4 входа.

Модуль выполняет следующие операции:

  • синхронизация и контроль измерений
  • измерение температуры, а также напряжения питания и потребляемой мощности
  • автоматическое управление диодной сигнализацией (2 диода состояния)
Przykładowy moduł mAI-21-02

mAI-22-12 (аналоговые входы)

Модуль аналоговых входов mAI-21-12 (англ. Analog Inputs) обеспечивает реализацию аналоговых измерений и передачи сигналов к центральному процессору. Модуль mAI-21-12 содержит 8 входов напряжения с диапазоном измерения 220В AC/DC и гальваническим разделением. Максимальный диапазон измерения - 400 В. Блок перенапряжения защищает от воздействия перенапряжений

Модуль выполняет следующие операции:

  • синхронизация и контроль измерений
  • измерение температуры, а также напряжения питания и потребляемой мощности
  • автоматическое управление диодной сигнализацией (2 диода состояния)

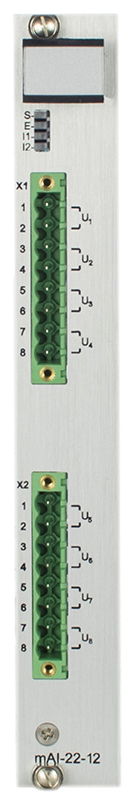

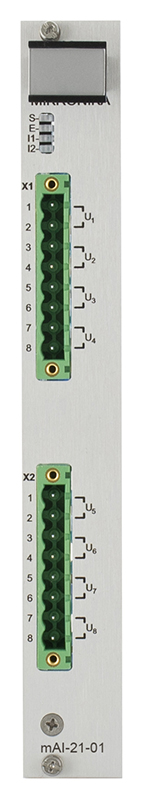

Пример модульa mAI-22-12

mAI-22-14 (аналоговые входы)

Модуль аналоговых входов mAI-22-14 (англ. Analog Inputs) позволяет проводить аналоговые измерения и передавать выборки на центральное устройство. Модуль mAI-22-14 имеет в общей сложности 8 токовых входов, гальванически развязанных с диапазоном измерения до 5A AC/DC. Измерения проводятся на специализированном резисторе. Блок защиты от перенапряжения защищает от воздействия перенапряжения.

Модуль выполняет следующие операции:

  • синхронизация и выборка измерений
  • измерения температуры, напряжения питания и потребляемой мощности
  • независимое управление сигнальными диодами (2 диода состояния)
Пример модульa mAI-22-14

mAI-22-16 (аналоговые входы)

Модуль аналоговых входов mAI-22-16 (англ. Analog Inputs) позволяет проводить аналоговые измерения и  передавать выборки на центральное устройство. Модуль mAI-22-16 имеет всего 8 входов с гальванической развязкой: 4 напряжения 100В AC/DC и 4 токовых 5A AC/DC.

Модуль выполняет следующие операции:

  • синхронизация и выборка измерений
  • измерения температуры, напряжения питания и потребляемой мощности
  • независимое управление сигнальными диодами (2 диода состояния)

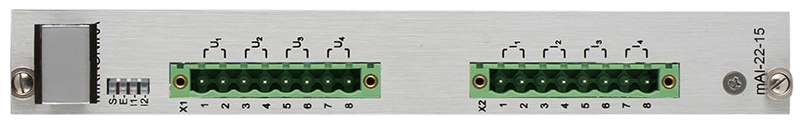

Пример модульa mAI-22-16

mAI-22-18 (аналоговые входы)

Модуль аналоговых входов mAI-22-18 (англ. Analog Inputs) позволяет проводить аналоговые измерения и передавать выборки на центральное устройство. Модуль mAI-22-18 имеет всего 8 входов с гальванической развязкой: 4 напряжения 230В AC/DC и 4 токовых 5A AC/DC.

Модуль выполняет следующие операции:

  • синхронизация и выборка измерений
  • измерения температуры, напряжения питания и потребляемой мощности
  • независимое управление сигнальными диодами (2 диода состояния)
Пример модульa mAI-22-18

mAI-22-34 (аналоговые входы)

Модуль аналоговых входов mAI-22-34 (англ. Analog Inputs) позволяет проводить аналоговые измерения и передавать выборки на центральное устройство. Модуль mAI-22-34 имеет всего 8 входов с гальванической развязкой для измерения тока: 4 входа с диапазоном 5A AC/DC и 4 входа с диапазоном 4÷20mA AC/DC. Измерение тока осуществляется на специализированном измерительном резисторе. Блок защиты от перенапряжения защищает от воздействия перенапряжения.

Модуль выполняет следующие операции:

  • синхронизация и выборка измерений
  • измерения температуры, напряжения питания и потребляемой мощности
  • независимое управление сигнальными диодами (2 диода состояния)
Пример модульa mAI-22-34

mAI-22-55 (аналоговые входы)

Модуль аналоговых входов mAI-22-55 (англ. Analog Inputs) позволяет проводить аналоговые измерения и передавать выборки на центральное устройство. Модуль mAI-22-55 имеет всего 8 входов с гальванической развязкой: 4 напряжения 100В AC/DC и 4 токовых 1A AC/DC.

Модуль выполняет следующие операции:

  • синхронизация и выборка измерений
  • измерения температуры, напряжения питания и потребляемой мощности
  • независимое управление сигнальными диодами (2 диода состояния)
Пример модульa mAI-22-55

mAI-22-58 (аналоговые входы)

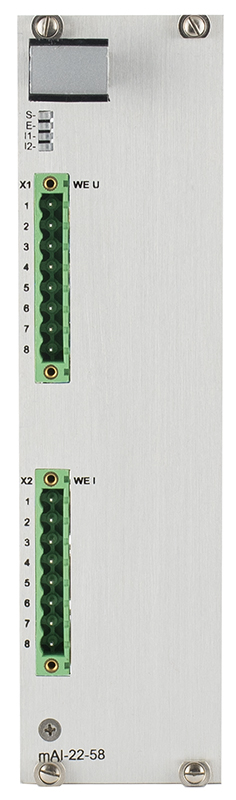

Модуль аналоговых входов mAI-22-58 (англ. Analog Inputs) обеспечивает реализацию аналоговых измерений и передачи сигналов вцентральный процессор. Модуль mAI-22-58 содержит 8 входов с гальваническим разделением: 4x 230В AC и 4x 5A AC.

Модуль выполняет следующие операции:

  • синхронизация и контроль измерений
  • измерение температуры, а также напряжения питания и потребляемой мощности
  • автоматическое управление диодной сигнализацией (2 диода состояния)
Пример модульa mAI-22-58

mAI-32-31 (аналоговые входы)

Модуль аналоговых входов mAI-32-31 (англ. Analog Inputs) обеспечивает реализацию аналоговых измерений и передачи сигналов к центральному процессору. Модуль mAI-32-31 содержит 1 вход напряжения 100В AC и гальванически изолированных токовых входов с максимальным током 1A AC. Дополнительно, он содержит диодную сигнализацию потока тока КЗ.

Модуль выполняет следующие операции:

  • синхронизация и контроль измерений
  • измерение температуры, а также напряжения питания и потребляемой мощности
  • автоматическое управление диодной сигнализацией (2 диода состояния)
Пример модульa mAI-32-31

mAI-41-84 (аналоговые входы)

Модуль аналоговых входов mAI-41-84 (англ. Analog Inputs) позволяет осуществлять аналоговые измерения и отправлять образцы на центральный процессор. Модуль mAI-41-84 имеет 6 гальванически изолированных токовых входа ±20 мА и один измерительный вход для подключения внешнего измерительного трансформатора LEM-HTR-xx.

Кроме того, модуль выполняет следующие операции:

  • синхронизация и дискретизация измерений
  • измерение температуры, напряжения питания и потребления мощности
  • автономное управление сигнальными диодами (2 индикатора состояния)
Пример модульa mAI-41-84

mAO-11-02 (аналоговые выходы)

Модуль mAO-11-02 (англ. Analog Outputs) позволяет выводить аналоговый токовый сигнал. Модуль mAO-11-02 имеет 4 аналоговом выхода. Все выходы гальванически изолированы и имеют программируемые диапазоны тока: ±20 мA, 0÷20мA, 4÷20мA, 0÷5мA.

Кроме того, модуль выполняет следующие операции:

  • измерение напряжение питания модуля
  • измерение тока нагрузки
  • измерение температуры модуля
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 группы светодиодов, указывающих уровень входящего сигнала)
Пример модульa mAO-11-02

mAT-11-01 (измерение температуры)

Модуль mAT-11-01 (англ. Analog Temperature) используется для измерения температуры с помощью датчиков PT-100 и PT-1000. Модуль mAT-11-01 имеет 4 аналоговых входа для подключения датчиков. На фронтальной панели имеются светодиоды, указывающие на то, что датчик подключен правильно.

Кроме того, модуль выполняет следующие операции:

  • передача данных на центральный процессор контроллера
  • автономное управление сигнальными диодами
  • внутреннее измерение температуры, напряжения питания и энергопотребления
Пример модульa mAT-11-01

mAT-21-01 (измерение температуры)

Модуль mAT-21-01 (англ. Analog Temperature) используется для измерения температуры с помощью датчиков PT-100 и PT-1000. Модуль mAT-21-01 имеет 8 аналоговых входов для подключения датчиков. На фронтальной панели имеются светодиоды, указывающие на то, что датчик подключен правильно.

Кроме того, модуль выполняет следующие операции:

  • передача данных на центральный процессор контроллера
  • автономное управление сигнальными диодами
  • внутреннее измерение температуры, напряжения питания и энергопотребления
Пример модульa mAT-21-01

mBI-22-03 (бинарные входы)

Модуль mBI-22-03 (англ. Binary Inputs) передает состояние бинарных входов в модуль центрального процессора. Модуль mBI-22-03 содержит 8 бинарных входов с гистерезисом. Входы представляют собой группу с общим опорным потенциалом.
Диапазон входного напряжения: 24В DC.

Модуль выполняет следующие операции:

  • определение состояния бинарных входов и передача данных в модуль центрального процессора mCU
  • измерения напряжения питания модуля
  • измерения тока перегрузки
  • измерения температуры модуля
  • автоматическое управление диодной сигнализацией (4 диода состояния и 16 диодов сигнализации состояния входов)   [-]
Пример модульa mBI-22-03

mBI-42-03 (бинарные входы)

Модуль mBI-42-03 (англ. Binary Inputs) передает состояние бинарных входов в модуль центрального процессора. Модуль mBI-42-03 содержит 16 бинарных входов с гистерезисом. Входы поделены на 2 группы по 8 входов (с общим относительным потенциалом).
Диапазон входного напряжения: 24В DC.

Модуль выполняет следующие операции:

  • определение состояния бинарных входов и передача данных в модуль центрального процессора mCU
  • измерения напряжения питания модуля
  • измерения тока перегрузки
  • измерения температуры модуля
  • автоматическое управление диодной сигнализацией (4 диода состояния и 16 диодов сигнализации состояния входов)
Пример модульa mBI-42-03

mBI-46-03 (бинарные входы)

Модуль mBI-46-03 (англ. Binary Inputs) передает состояние бинарных входов в модуль центрального процессора. Модуль mBI-46-03 содержит 16 бинарных входов с гистерезисом. Входы разделены на 2 группы по 8 входов (с общим относительным потенциалом в пределе группы). Диапазон входного напряжения: 220В DC.

Модуль выполняет следующие операции:

  • определение состояния бинарных входов и передача данных к модулю центрального процессора mCU
  • измерения напряжения питания модуля
  • измерения тока перегрузки
  • измерения температуры модуля
  • автоматическое управление диодной сигнализацией (4 диода состояния и 16 диодов сигнализации состояния входов)
Пример пакета mBI-46-03

mBI-62-06 (бинарные входы)

Модуль mBI-62-06 (англ. Binary Inputs) отправляет состояние двоичных входов на модуль центрального процессора. Модуль mBI-62-06 имеет 36 двоичных входов. Входы разделены на 4 группы из 9 входов (с общим эталонным потенциалом в группе). Номинальное напряжение сигнала 24 В пост. тока. Один вход в каждой группе имеет повышенный порог срабатывания (26,4 В пост. тока). Модуль защищен от скачков напряжения блоком защиты от скачков напряжения.

Модуль выполняет следующие операции:

  • детекция состояний двоичных вводов и передача данных в модуль центрального процессора mCU
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 светодиода, сигнализирующих состояние вводов)
Пример пакета mBI-62-06

mBI-64-06 (бинарные входы)

Модуль mBI-64-06 (англ. Binary Inputs) отправляет состояние двоичных входов на модуль центрального процессора. Модуль mBI-64-06 имеет 36 двоичных входов. Входы разделены на 4 группы из 9 входов (с общим эталонным потенциалом в группе). Номинальное напряжение сигнала 110 В пост. тока. Один вход в каждой группе имеет повышенный порог срабатывания (121 В пост. тока). Модуль защищен от скачков напряжения блоком защиты от скачков напряжения.

Модуль выполняет следующие операции:

  • детекция состояний двоичных вводов и передача данных в модуль центрального процессора mCU
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 светодиода, сигнализирующих состояние вводов)
Пример пакета mBI-64-06

mBI-66-06 (бинарные входы)

Модуль mBI-66-06 (англ. Binary Inputs) отправляет состояние двоичных входов на модуль центрального процессора. Модуль mBI-66-06 имеет 36 двоичных входов. Входы разделены на 4 группы из 9 входов (с общим эталонным потенциалом в группе). Номинальное напряжение сигнала 220 В пост. тока. Один вход в каждой группе имеет повышенный порог срабатывания (242 В пост. тока). Модуль защищен от скачков напряжения блоком защиты от скачков напряжения.

Модуль выполняет следующие операции:

  • детекция состояний двоичных вводов и передача данных в модуль центрального процессора mCU
  • измерение напряжение питания модуля
  • измерение тока нагрузки модуля
  • измерение температуры модуля
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 светодиода, сигнализирующих состояние вводов)
Пример пакета mBI-66-06

mBI-72-03 (бинарные входы)

Модуль mBI-72-03 (англ. Binary Inputs) передает состояние бинарных входов к модулю центрального процессора. Модуль mBI-72-03 содержит 32 бинарных входа с гистерезисом. Входы разделены на 4 группы по 8 входов (с общим относительным потенциалом в пределе группы). Значение ссылочного потенциала может быть разным для каждой группы.
Диапазон входного напряжения: 24В DC.

Модуль выполняет следующие операции:

  • определение состояния бинарных входов и передача данных к модулю центрального процессора mCU
  • измерения напряжения питания модуля
  • измерения тока перегрузки
  • измерения температуры модуля
  • автоматическое управление диодной сигнализацией (4 диода состояния и 32 диода сигнализации состояния входов)
Пример модульa mBI-72-03

mBI-73-03 (бинарные входы)

Модуль mBI-73-03 (англ. Binary Inputs) передает состояние бинарных входов к модулю центрального процессора. Модуль mBI-73-03 содержит 32 бинарных входа с гистерезисом. Входы разделены на 4 группы по 8 входов (с общим относительным потенциалом в пределе группы). Значение ссылочного потенциала может быть разным для каждой группы.
Диапазон входного напряжения: 48В DC.

Модуль выполняет следующие операции:

  • определение состояния бинарных входов и передача данных к модулю центрального процессора mCU
  • измерения напряжения питания модуля
  • измерения тока перегрузки
  • измерения температуры модуля
  • автоматическое управление диодной сигнализацией (4 диода состояния и 32 диода сигнализации состояния входов)   []
Пример модульa mBI-73-03

mBM-41-22 (бинарные входы/выходы)

Модуль mBM-41-22 (англ. Binary Inputs/Outputs Mix) предоставляет статус бинарных входов на модуль центрального блока и позволяет осуществлять управление этим модулем. Модуль mBM-41-22 имеет 16 бинарных входов (с общим опорным потенциалом) в 2 группах по 8 входов в каждой с номинальным напряжением внешней сигнализации 24В постоянного тока. Он также имеет 4 независимых беспотенциальных выхода в виде релейных контактов. Каждый из выходов рассчитан на подключение напряжения 24В постоянного тока с максимальной нагрузкой каждый. Кроме того, модуль оснащен бинарным входом, который отключает возможность управления выходами.

Дополнительно, модуль выполняет:

  • измерение напряжения питания
  • измерение тока перегрузки модуля
  • управление диодной сигнализацией (4 диода состояния, 16 диодов сигнализации состояния входов, 4 диодов сигнализации состояния выходов)

От цифровой части бинарные входы изолированы гальванически.   []

Пример модульa mBM-41-22

mBM-48-21 (бинарные входы/выходы)

Модуль mBM-48-21 (англ. Binary Inputs/Outputs Mix) передает состояние бинарных входов в модуль центрального процессора и реализует управление с помощью этого модуля. Модуль mBM-48-21 содержит 16 бинарных входов (с общим относительным потенциалом) в 2 группах по 8 входов с номинальным внешним напряжением сигнализации 24В DC. Также он содержит 6 независимых безпотенциальных выходов в виде контактов реле. К каждому из выходов можно подключать напряжение 24В DC с максимальной перегрузкой 6А для каждого.

Дополнительно, модуль выполняет:

  • измерение напряжения питания
  • измерение тока перегрузки модуля
  • управление диодной сигнализацией (4 диода состояния, 16 диодов сигнализации состояния входов, 6 диодов сигнализации состояния выходов)

От цифровой части бинарные входы изолированы гальванически.

Пример модульa mBM-48-21

mBM-48-22 (бинарные входы/выходы)

Модуль mBM-48-22 (англ. Binary Impuls/Outputs Mix) передает состояние бинарных входов в модуль центрального процессора и реализует управление с помощью этого модуля. Модуль mBM-48-22 содержит 16 бинарных входов (с общим относительным потенциалом) в 2 группах по 8 входов с номинальным внешним напряжением сигнализации 24В DC. Также он содержит 6 независимых безпотенциальных выходов в виде контактов реле. К каждому из выходов можно подключать напряжение 24В DC с максимальной перегрузкой 6А для каждого. Дополнительно, модуль mBM-48-22 оснащен двоичным входом, который не позволяет управлять выходами.

Дополнительно, модуль выполняет:

  • измерение напряжения питания
  • измерение тока перегрузки модуля
  • управление диодной сигнализацией (4 диода состояния, 16 диодов сигнализации состояния входов, 6 диодов сигнализации состояния выходов)

От цифровой части бинарные входы изолированы гальванически.

Przykładowy moduł mBM-48-22

mBO-22-01 (бинарные выходы)

Модуль mBO-22-01 (англ. Binary Outputs) передает состояние бинарных выходов в модуль центрального процессора. Модуль содержит 8 релейных выходов, приспособленных для подключения напряжения 24В DC с максимальной перегрузкой 8А для каждого. Каждый выход независимый и содержит выведенные оба контакта реле. Дополнительно, выходы контролируют закрытие контактов при наличии напряжения управления.

Модуль выполняет такие операции:

  • реализация задач, полученных от центрального процессора mCU
  • определение состояния выходов и передача данных к центральному процессору mCU
  • автоматическое управление диодной сигнализацией (4 диода состояния и 8 диодов сигнализации состояния выходов)
  • измерение температуры, напряжения питания и потребляемой мощности
Пример модульa mBO-22-01

mBO-26-01 (бинарные выходы)

Модуль mBO-26-01 (англ. Binary Outputs) реализует управление с помощью модуля центрального процессора. Модуль содержит 8 релейных выходов, приспособленных для подключения напряжения 220В DC с максимальной перегрузкой 0,3A для каждого. Каждый выход независимый и содержит выведенные оба контакта реле. Дополнительно, выходы контролируют закрытие контактов при наличии напряжения управления.

Модуль выполняет такие операции:

  • реализация задач, полученных от центрального процессора mCU
  • определение состояния выходов и передача данных к центральному процессору mCU
  • автоматическое управление диодной сигнализацией (4 диода состояния и 8 диодов сигнализации состояния выходов)
  • измерение температуры, напряжения питания и потребляемой мощности
Пример модульa mBO-26-01

mBO-26-02 (бинарные выходы)

Модуль mBO-26-02 (англ. Binary Outputs) позволяет осуществлять управление с помощью модуля центрального процессора. Он имеет 8 релейных выхода для подключения 220 В пост. тока и нагрузки 0,3 А. Каждый выход независимый, с выводом обеих контактов реле. Все выводы защищены блоком защиты от перенапряжения. Состояние каждого выхода указывается светодиодами на фронтальной панели модуля.

Модуль выполняет следующие операции:

  • осуществление команд управления, полученных от центрального процессора mCU
  • детекция состояний выходов и отправка на модуль mCU
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 светодиода, сигнализирующих состояние выводов)
  • измерение температуры, напряжения и потребления мощности
Пример модульa mBO-26-02

mBO-27-06 (бинарные выходы)

Модуль mBO-27-06 (англ. Binary Outputs) позволяет осуществлять управление с помощью модуля центрального процессора. Он имеет 8 релейных выхода для подключения 230 В переменного тока и нагрузки 0,5 А. Каждый выход независимый, с замыкающими и размыкающими контактами реле. Все выводы защищены блоком защиты от перенапряжения. Состояние каждого выхода указывается светодиодами на фронтальной панели модуля.

Модуль выполняет следующие операции:

  • осуществление команд управления, полученных от центрального процессора mCU
  • детекция состояний выходов и отправка на модуль mCU
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 светодиода, сигнализирующих состояние выводов)
  • измерение температуры, напряжения и потребления мощности
Пример модульa mBO-27-06

mBO-42-02 (бинарные выходы)

Модуль mBO-42-02 (англ. Binary Outputs) реализует управление с помощью модуля центрального процессора. Модуль содержит 16 релейных выходов, приспособленных для подключения напряжения 24В DC с максимальной перегрузкой 6A для каждого. Каждый выход независимый и содержит выведенные оба контакта реле. Дополнительно, выходы контролируют закрытие контактов при наличии напряжения управления. Модуль не имеет контроля замыкания контактов при наличии управляющего напряжения.

Модуль выполняет такие операции:

  • реализация задач, полученных от центрального процессора mCU
  • определение состояния выходов и передача данных к центральному процессору mCU
  • автоматическое управление диодной сигнализацией (4 диода состояния и 8 диодов сигнализации состояния выходов)
  • измерение температуры, напряжения питания и потребляемой мощности
Пример модульa mBO-42-02

mBO-42-05 (бинарные выходы)

Модуль mBO-42-05 (англ. Binary Outputs) позволяет осуществлять управление с помощью модуля центрального процессора. Модуль имеет 16 выходов, из которых 11 являются релейными выходами, а 5 – типа optoMOS. Релейные выходы могут выдерживать нагрузку  при 24 В пост. тока, а выходы типа optoMOS имеют выдерживают нагрузку 140 мА при 24 в пост. тока. Каждый выход независимый и имеет выводы двух контактов реле. Дополнительную выводы защищены блоком защиты от перенапряжения. Модуль не проводит проверку замыкания контактов при наличии управляющего напряжения.

Операции, выполняемые mBO-42-05:

  • осуществление команд управления, полученных от центрального процессора mCU
  • детекция состояний выходов и передача данных в модуль центрального процессора mCU
  • автономное управление сигнальными диодами (4 индикатора состояния и 4 светодиода, сигнализирующих состояние выводов)
  • измерение температуры, напряжения питания и потребления мощности
Пример модульa mBO-42-05

mCA-01-xx (специализированный модуль)

Специализированный модуль mCA содержит модуль центрального процессора и модуль аналоговых входов. Их функциональность зависит от возможностей составляющих элементов. mCA-01-xx оборудован такими коммуникационными каналами: RS-232 (2 шт.), RS-485 (2 шт.), Ethernetмодемы GSM/GPRS 3G, последовательные сервисные порты (RS-232), один канал 1-Wire. Центральный процессор реализует преобразование данных, обслуживание протоколов, а также коммуникацию с модуля входов и выходов.

К тому же, модуль содержит 3 входа напряжения с гальваническим разделением (специально для работы с емкостными изоляторами, установленными в обслуживающих приборах) и 4 отделенных токовых входов 1A AC. Модем GSM может быть оснащен двумя SIM-картами, доступными на фасаде.

Модуль mCA-01-01 реализует функции:

  • управления базой телемеханики устройства
  • обслуживание коммуникационных протоколов
  • управление конфигурацией
  • контроль корректности работы всех модулей устройства
  • синхронизация времени
  • сбор бинарных входов (посредством mBI – модуля бинарных входов)
  • сбор аналоговых входов (посредством mAI – модуля аналоговых входов)
  • реализация бинарного управления (посредством mBO – модуля бинарных выходов)
  • реализация аналогового управления
  • диагностика и контроль работы блока питания и зарядных устройств
  • обслуживание новых карт расширений
Пример модульa mCA-01-01

mCA-02-04 (специализированный модуль)

Специализированный модуль mCA-02-04 состоит из блока центрального процессора и блока аналогового ввода mAI. Блок mAI осуществляет измерения: 1 напряжения (до 100 В перем. тока), 2 токов (4÷20 мА) и 1 тока (0,3 А перем. тока). Модуль mCA-02-04 также имеет каналы передачи данных: RS-232 (2 шт.), RS-485 (2 шт.), канал Ethernet (разъем RJ-45), 1-Wire и последовательный служебный канал (RS-232).

Контроллер SO-52v21-PC с mCA-02-04 используется в контроллере дугогасящего реактора (катушки Петерсена). Измерения тока дугогасящего реактора осуществляется с помощью измерительного трансформатора тока с током 0,3 А на вторичной стороне, подведенного к токовому выходу. Напряжение нейтральной точки (нулевое напряжение U0), измеренное в диапазоне от 0÷100 В, необходимо подать на аналоговому вход модуля. Текущее положение дугогасящего реактора как токовый сигнал 4÷20 мА должно быть подано на второй токовый вход mCA-02-04.

Модуль mCA-02-04 выполняет следующие функции:

  • ведение базы телемеханики устройства
  • поддержка протоколов передачи данных
  • управление конфигурацией
  • контроль работы всех компонентов устройства
  • синхронизация времени
  • сбор информации с двоичных входов (через модуль mBI)
  • сбор информации с аналоговых входов (через модуль mAI)
  • реализация двоичного управления (через модуль mBO)
  • реализация аналогового управления (через модуль mAO)
  • диагностика и проверка источников питания и зарядных устройств
  • поддержка будущих типов плат расширения
Пример модульa mCA-02-04

mCA-03-04 (специализированный модуль)

Специализированный модуль mCA-03-04 состоит из блока центрального процессора и блока аналогового ввода mAI. Блок mAI осуществляет измерения: 1 напряжения (до 100 В перем. тока), 2 токов (4÷20 мА) и 1 тока (0,3 А перем. тока). Модуль mCA-03-04 также имеет каналы передачи данных: RS-232 (2 шт.), RS-485 (2 шт.), канал Ethernet (оптоволоконный разъем LC MM), 1-Wire, а также последовательный служебный канал (RS-232).

Контроллер SO-52v21-PC с mCA-03-04 используется в контроллере дугогасящего реактора (катушки Петерсена). Измерения тока дугогасящего реактора осуществляется с помощью измерительного трансформатора тока с током 0,3 А на вторичной стороне, подведенного к токовому выходу. Напряжение нейтральной точки (нулевое напряжение U0), измеренное в диапазоне от 0÷100 В, необходимо подать на аналоговому вход модуля. Текущее положение дугогасящего реактора как токовый сигнал 4÷20 мА должно быть подано на второй токовый вход mCA-03-04.

Модуль mCA-03-04 выполняет следующие функции:

  • ведение базы телемеханики устройства
  • поддержка протоколов передачи данных
  • управление конфигурацией
  • контроль работы всех компонентов устройства
  • синхронизация времени
  • сбор информации с двоичных входов (через модуль mBI)
  • сбор информации с аналоговых входов (через модуль mAI)
  • реализация двоичного управления (через модуль mBO)
  • реализация аналогового управления (через модуль mAO)
  • диагностика и проверка источников питания и зарядных устройств
  • поддержка будущих типов плат расширения
Пример модульa mCA-03-04

mCU-02-xx (jednostka centralna)

Модуль mCU-02-xx (Control Unit) – это модуль центрального процессора. Он содержит такие функциональные блоки: центральный процессор, часы RTC, датчик температуры, SD-карты (дополнение), диодная сигнализация состояний, 2x RS-232/RS-485, оптоволоконные каналы (разъем ST), 1x Ethernet, 1x RS-232 (сервисный порт). Дополнительно mCU-xx может быть оснащен: 2x RS-232/RS-485, 2x Ethernet, 1x реле, 2x канал 1-Wire, модем GSM. Некоторые дополнительные элементы взаимно исключаются, поэтому предложенная конфигурация должна быть подтверждена производителем.

mCU-02-xx реализует функции:

  • управления базой телемеханики устройства (сохранения состояния двоичных сигналов, величины аналоговых сигналов, управления)
  • обслуживание коммуникационных протоколов
  • управление конфигурацией
  • контроль корректности работы всех модулей устройства
  • синхронизация времени (с целью корректного обозначения временем всех регистрируемых событий)
  • сбор бинарных входов (посредством модуля бинарных входов серии mBI-xx-xx)
  • сбор аналоговых входов (посредством модуля аналоговых входов серии mAI-xx-xx)
  • реализация бинарного управления (посредством модуля бинарных выходов mBO-xx-xx)
  • реализация аналогового управления
  • диагностика и контроль работы блока питания и зарядных устройств
  • обслуживание будущих типов карт расширений
Пример модульa mCU-02-05

mCU-03-xx (центральный процессор)

Модуль mCU-03-xx (Control Unit) - это модуль центрального блока, используемый контроллером SO-52v21. Это новое поколение модулей mCU, в котором используется высокопроизводительный процессор нового поколения. С функциональной стороны панель управления переняла черты своего предшественника. Он был улучшен и модернизирован.

Пример модульa mCU-03-03

mHI-02-01 (отображение информации)

Модуль mHI-02-01 (англ. Human Interface) представляет собой модуль, предназначенный для отображения информации, содержащейся в базе данных контроллера. Информация отображается на лицевой панели модуля. Данные для представления задает пользователь. Каждая информация отображается в двух строках: описание параметра и значение параметра или состояние двоичного сигнала. Кнопка на передней панели позволяет вывести панель из спящего режима, а также прокручивать данные на дисплеях.

Помимо отображения данных, отправляемых с центрального процессора контроллера, модуль mHI-02-01 также измеряет напряжение питания, температуру и потребление мощности.

Пример модульa mHI-02-01

mPS-05-02 (zasilacz)

Блок питания mPS-05-02 (Power Supply) это импульсный блок питания с высокой надежностью. Он подает питание ко всем модулям, которые входят в состав объектного контроллера (+5В/15Ват). Блок питания оснащен двумя реле для разного применения. Один из них может применятся для аварийной сигнализации всего устройства.

Блок питания mPS-05-02 выполняет функции:

  • измерение внешнего напряжения питания
  • измерение выходного напряжения на шине
  • измерение тока нагрузки
  • измерение температуры модуля
  • управление диодной сигнализацией на передней панели блока питания

Устройство оборудовано интерфейсом для связи с модулем mCU с помощью специальной шины. Диапазон входного напряжения: 90÷280В AC/DC

Пример модульa mPS-05-02

mPS-11-01 (блок питания)

Блок питания mPS-11-01 (Power Supply) - это импульсный блок питания с высокой надежностью. Он подает питание ко всем модулям в контроллере (+5В/30Ват). Блок питания оснащен двумя реле для разного применения. Один из них может применятся для аварийной сигнализации всего устройства.

Блок питания mPS-11-01 выполняет функции:

  • измерение внешнего напряжения питания
  • измерение выходного напряжения на шине
  • измерение тока нагрузки
  • измерение температуры модуля
  • управление диодной сигнализацией на передней панели блока питания

Устройство оборудовано интерфейсом для связи с модулем mCU с помощью специальной шины. Диапазон входного напряжения: 20÷35В DC

Пример модульa mPS-11-01

mPS-11-91 (блок питания)

Блок питания mPS-11-91 (Power Supply) - этоимпульсный блок питания с высокой надежностью. Он подает питание к всем модулям, что составляют объектный контроллер (+5В/30Ват). Блок питания оснащен реле для сигнализации наличия питания +5В DC.

Блок питания mPS-11-91 реализует функции:

  • управление диодной сигнализацией входного напряжения 24В DC и выходного +5В DC
  • реле сигнализации наличия напряжения 5В DC на выходе

Модуль не оснащен интерфейсом для связи с модулем mCU. Диапазон входного напряжения: 20÷35В DC.

Пример модульa mPS-11-91

mPS-15-01 (блок питания)

Блок питания mPS-15-01 (Power Supply) это импульсный блок питания с высокой надежностью. Он подает питание ко всем модулям,контроллера (+5В/30Ват). Блок питания оснащен реле для разного применения. Он может применятся для аварийной сигнализации всего устройства.

Блок питания mPS-15-01 выполняет функции:

  • измерение внешнего напряжения питания
  • измерение выходного напряжения на шине
  • измерение тока нагрузки
  • измерение температуры модуля
  • управление диодной сигнализацией на передней панели блока питания

Устройство оборудовано интерфейсом для связи с модулем mCU с помощью специальной шины. Диапазон входного напряжения: 90÷280В AC/DC

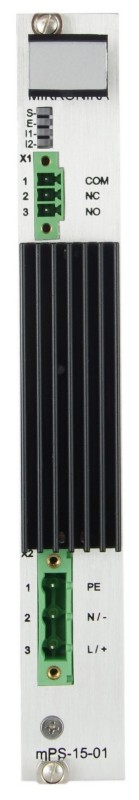

Пример модульa mPS-15-01

mPS-16-01 (блок питания)

Блок питания mPS-16-01 (Power Supply) это импульсный блок питания с высокой надежностью. Он подает питание ко всем модулям контроллера (+5В/30Ват). Блок питания оснащен реле для разного применения. Он может применятся для аварийной сигнализации всего устройства.

Блок питания mPS-16-01 выполняет функции:

  • измерение внешнего напряжения питания
  • измерение выходного напряжения на шине
  • измерение тока нагрузки
  • измерение температуры модуля
  • управление диодной сигнализацией на передней панели блока питания

Устройство оборудовано интерфейсом для связи с модулем mCU с помощью специальной шины. Диапазон входного напряжения: 120÷310В AC/DC.

Пример модульa mPS-16-01

mST-08-01 (последовательная передача)

Модуль последовательной передачи мSТ-08-01 предназначен для установки в модульные контроллеры семейства SО-52v21 и оснащен двумя гальванически развязанными каналами последовательной передачи CANBUS-RS-485. Шина CAN (англ. Controller Area Network) представляет собой шину последовательной связи. Отличается высокой надежностью и высокой скоростью передачи данных.

Каналы передачи защищены блоками перенапряжения. Можно настроить подтяжку линии на верхний (pull-up) и нижний (pull-down) потенциал, а также дополнительно присоединить терминатор 120 Ом. Максимальная скорость передачи составляет 125 кбит/с.   []

Пример модульa mST-08-01

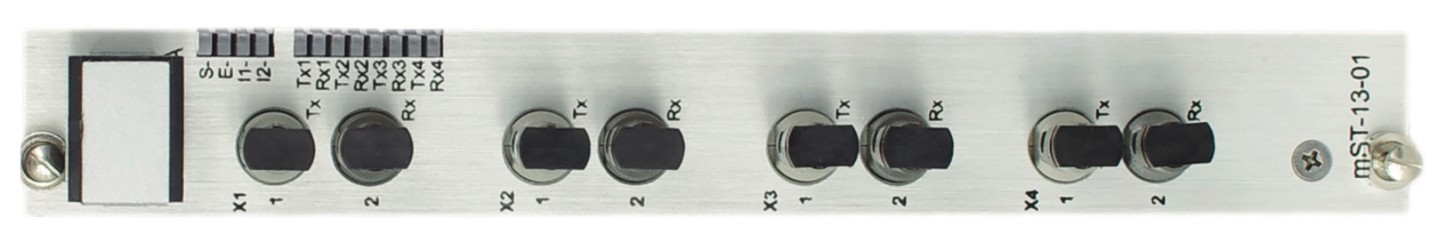

mST-13-01 (последовательная передача)

Модуль последовательной передачи mST-13-01 предназначен для осуществления обмена данными с устройствами и внешними системами. Каналы передачи данных в модулях гальванически изолированы.

Модуль mST-13-01 имеет 4 канала, в которых для передачи данных используется оптоволокно с конекторами ST. Поддерживается многомодовые волоконно-оптические кабели 62,5/125 мкм (с длиной волны 820 нм). Максимальная скорость передачи данных составляет 115 200 бит/с.

Пример модульa mST-13-01

mST-13-02 (последовательная передача)

Модуль последовательной передачи mST-13-02 предназначен для обмена данными с устройствами и внешними системами. Каналы передачи данных в модулях гальванически изолированы.

Модуль mST-13-02 имеет 4 канала, в которых для передачи данных используется оптоволокно с конекторами ST. Поддерживается одномодовые волоконно-оптические кабели (длина волны 1310 нм). Максимальная скорость передачи данных составляет 115 200 бит/с.

Пример модульa mST-13-02

mST-23-01 (последовательная передача)

Модуль последовательной передачи mST-23-01 предназначен для обмена данными с устройствами и внешними системами. Каналы передачи данных в модулях гальванически изолированы.

Модуль mST-23-01 имеет 8 каналов, в которых в качестве канала передачи данных используется оптоволокно с конекторами ST. Поддерживается многомодовые волоконно-оптические кабели 62.5/125 мкм (длина волны 820 нм). Максимальная скорость передачи данных составляет 115 200 бит/с.

Пример модульa mST-23-01

mST-25-01 (transm. szeregowa)

Модуль последовательной передачи mST-25-01 предназначен для связи с внешними системами и устройствами, оснащенными интерфейсом RS-232RS-485 или RS-422. Каналы передачи имеют гальваническую развязку.

Модуль mST-25-01 содержит 8 каналов передачи, каждый из которых можно определить как один из доступных интерфейсов. При выборе RS-422 или RS-485 можно подвести линию к верхнему (pull-up) и нижнему (pull-down) потенциалу и опционально подключить разделитель 120Ω. О типе выбранного интерфейса для данного канала сигнализируют диоды, привязанные к каждому каналу передачи.

Przykładowy moduł mST-25-01
