Это оборудование необходимо как помощь при монтаже устройств и их дополнительной защиты. Также, ниже находится описание типов шин, которые используются устройствами, произведенными фирмой Микроникой. Данные шины используются для аналоговых каналов и каналов связи, а также спешанного предназначения. [-]

LWA/LWK-002 (колодка аналоговых/коммуникационных входов)

LWB-002 (колодка двоичных входов)

LWS-002 (колодка выходов управления)

OGP-xxx (ограничитель)

Mагистрали

ЦВЕТ - не рекомендуется к использованию | ЦВЕТ - изготавливаемый модуль/устройство

LWA/LWK-002 (колодка аналоговых/коммуникационных входов)

Колодка аналоговых/коммуникационных входов LWA-002 / LWK-002 предназначена для заведения двухпроводного ввода аналоговых или коммуникационных сигналов от объекта к объектному контроллеру с одновременной защитой входов управления от статического электричества, импульсных перенапряжений и быстрых электрических переходных процессов. Колодка приспособлена для применения в промышленной автоматике, измерений и управления.

Она производится в трех вариантах:

LWA-002 – колодка аналоговых входов – все каналы предназначены для защиты аналоговых входов контроллера
LWK-002 – колодка коммуникационных входов – все каналы предназначены для защиты коммуникационных входов контроллера
LWAK-002 – колодка аналоговых/коммуникационных входов – часть каналов предназначена для защиты аналоговых входов контроллера, а другая – коммуникационных. [-]

Пример полосы LWA-002

WB-002 (колодка двоичных входов)

Колодка двоичных входов LWB-002 предназначена для заведения двоичного ввода сигналов от объекта к объектному или коммуникационному контроллеру с одновременной защитой входов управления от статического электричества, импульсных перенапряжений и быстрых электрических переходных процессов. Колодка приспособлена для применения в промышленной автоматике, измерений и управления [-]

Пример колодки LWB-002

LWS-002 (колодка выходов управления)

Колодка выходов управления LWS-002 предназначена для заведения гальванически изолированных друг от друга контактных, двухпроводных сигналов управления от объектного контроллера к устройствам объекта. Колодка приспособлена для применения в промышленной автоматике, измерений и управления. [-]

OGP-xxx (ограничитель)

Двухступенчатый ограничитель перенапряжений OGP-001 предназначен для устранения и ограничения последствий сильных нарушений в электросистемах. Электрические параметры ограничителя позволяют повысить устойчивость устройств к импульсным перенапряжениям до 4 уровня (согласно с нормой EN61000-4-5). Основная версия базируется на варисторной защите. Однако, есть также возможность изменения параметров ограничителя, путем соединения двух разных или подобных секций, состоящих из искровых промежутков, варисторов или защитных диодов. OGP-001 может применятся в одно- или трехфазовых системах. (3x OGP-001). Ограничитель выполнен в корпусе для монтажа на шине DIN 35 мм. [-]

Общая схема ограничителя OGP-001

Mагистрали

Каждая шина привязана к определенному семейству модулей. Это обусловливает то, что устройства/модули подготовлены для работы в конкретных конфигурациях. Некоторые из них оснащены несколькими шинами, что обеспечивает их значительную универсальность. Использование данной шины требует монтаж устройств в определенных типах корпусов.

В устройствах МИКРОНИКИ применяются следующие шины:

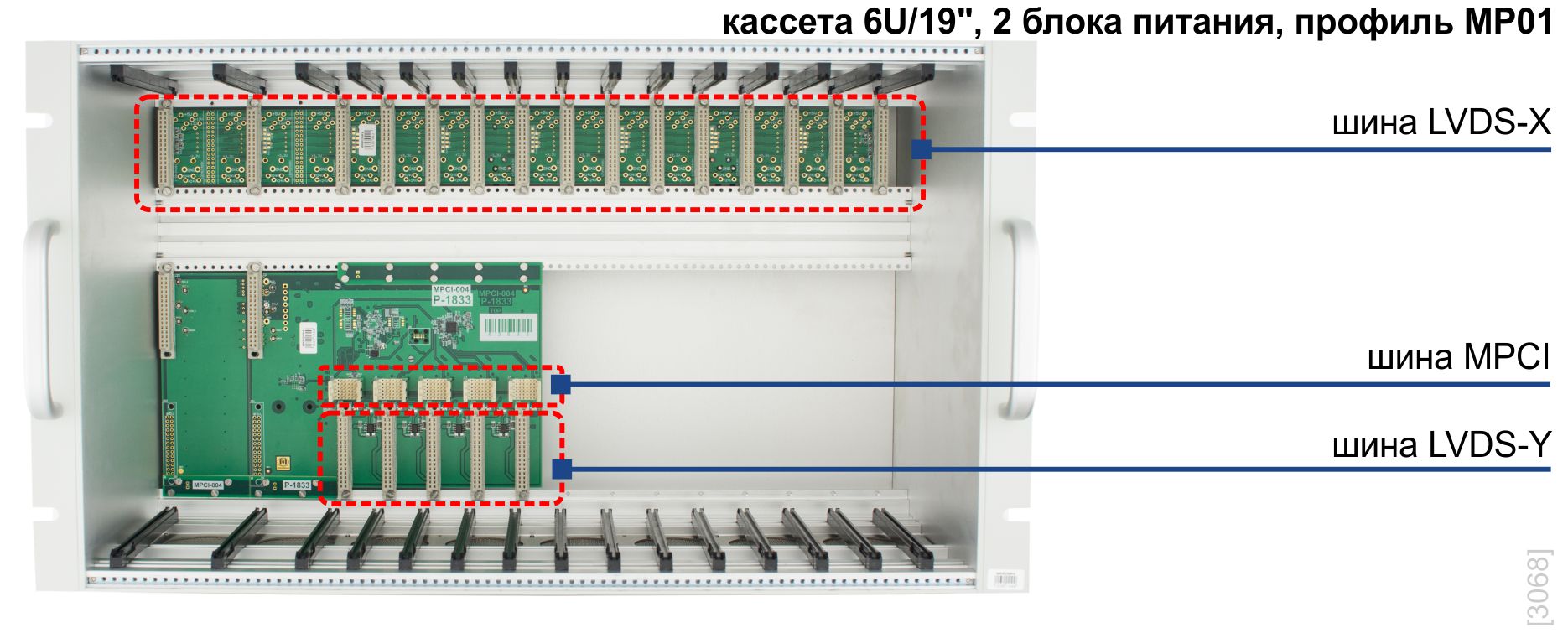

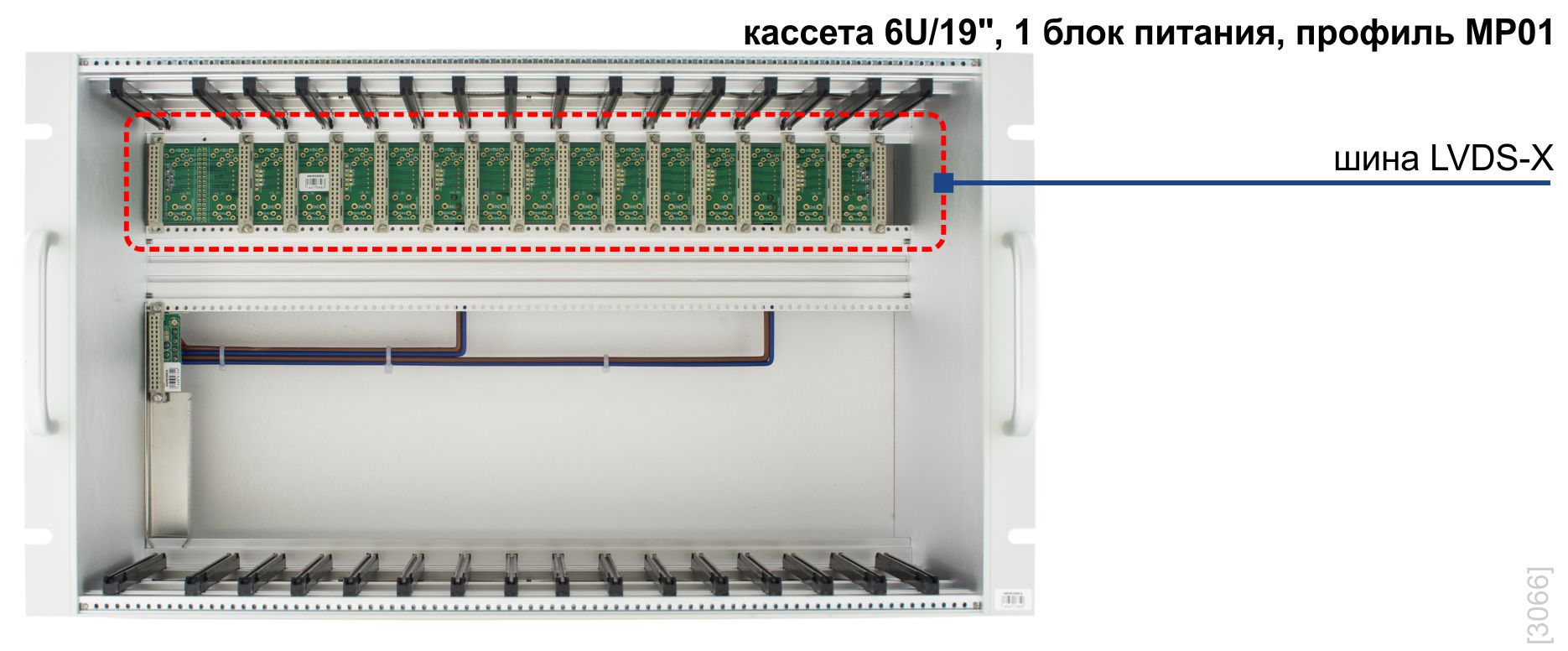

LVDS – системная шина LVDS, предназначена в основном для использования в кассетах контроллеров SO-52v1x. Данная шина питает подключенные к ней пакеты и обеспечивает коммуникацию между ними. Есть два вида шин LVDS-X и Y, разница между ними состоит только в расположении разъемов. У LVDS-X разъемы находятся наверху модуля, а в Y – внизу.

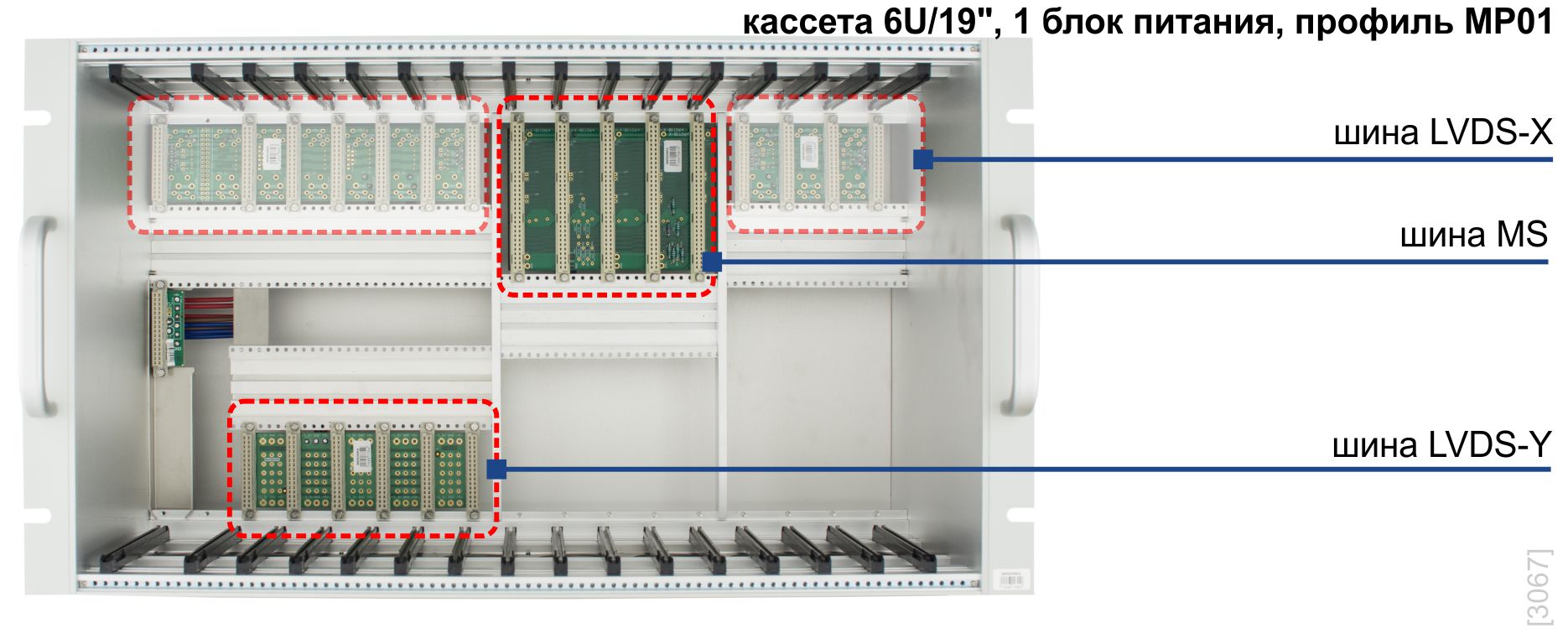

MS – это так называемая «широкая шина». Шина системы MS предназначена для использования в кассетах 6U. Она питает подключенные к ней пакеты и обеспечивает коммуникацию между ними.
mSB – шина SWIFT типа « m », используется в устройствах семейства SO-52v21
MAN – MAG предназначена для подключения четырех модулей MAN 00x с модулем процессора PCR 003 в корпусе 1U 19”. Кроме того, в корпусе находится блок питания WZI 001, который подает питания по шине ко всем модулям: +3,3В и +5В. Плата шины содержит 4 системы приемопередатчиков SN65LVDM176. Пути шины для каждой системы SN65LVDM176 разделены с целью уменьшения влияния взаимных помех. Плата содержит разъемы, позволяющие расширять шину для корпуса 2U 19”, который может уместить 8 плат MAN 00x
SY/ST - шина SY/ST предназначена, главным образом, для использования в кассетах 3U. С ее помощью подключаются объектные модули – в т.ч. пакеты входов (напр. WEJ-061) и выходов (напр. WYJ-074). [-]
