Контроллер присоединения типа SO-51 предназначен для непосредственного централизованного управления любыми ячейками на подстанциях высоких и средних напряжений.
Передаваемые сигналы о состоянии переключателей позволяют блокировать ячейки непосредственно в контроллере. Связи с модулем, интегрирующим функции блокировок на подстанции, например SO-55 или другими модулями SO-51, позволяет реализовать блокировку между ячейками. Исполнительные элементы большой мощности (300W DC) обеспечивают управление аппаратурой связи без промежуточных реле.
Специализированная конструкция обеспечивает требуемую электромагнитную совместимость и устойчивость к условиям окружающей среды. Управление может быть реализовано в ручную или удаленно с помощью бинарных сигналов или передачи данных. Количество обслуживаемых переключателей составляет максимально 14, а ячеек до 48.
Контроллер ячейки SO-51 является завершенным устройством, оснащенным всеми необходимыми элементами для удаленного, локального управления ячейкой в нормальном, резервном или тестовом режиме. Контроллер монтируется в шкафы управления.
ЦВЕТ - не рекомендуется к использованию | ЦВЕТ - изготавливаемый модуль/устройство
Пакет WEJ-061 обеспечивает постоянную токовую защиту объектных цепей сигнализации. Пакет содержит 16 входов 220В/5мA DC. На лицевой панели пакета находятся 16 светодиодов, сигнализирующие о состоянии каждого входа по стороне 24В DC. Все контакты имеют общий относительный потенциал.
Пакет WEJ-065 предназначен для тестирования работы пакетов WEJ-061. Он содержит 4 канала, которые обеспечивают тестирования четырех независимых цепей сигнализации. Два раза всутки программа включает реле на 20мс, подавая на все входы пакетов WEJ-061 сначала напряжение +220В, потом 0 В и считывает состояние входов. Ошибочные состояния предаются в центр.
Сигнал тестирования высылается пакетом PWE-401 (разъем S). Соответственно, подключенные системы моновибраторов предотвращают одновременное выставление сигналов TEST_PLUS и TEST_MINUS, а также не допускают включения тестирующих выходов на длительное время.
Пакет WEJ-066 предназначен для тестирования работы пакетов WEJ-061. Два раз на протяжении суток, программа включает реле на период в 20мс, подавая на все входы пакетов WEJ-061 сначала напряжения +220В, а потом 0В и считывает состояние входов. Ошибочные состояния предаются в центр.
Сигнал тестирования высылается пакетом PWE-103. Соответственно, подключенные системы моновибраторов предотвращают одновременное выставление сигналов TEST_PLUS и TEST_MINUS а также не допускают включения тестирующих выходов на длительное время.
Пакет WEJ-068 предназначен для тестирования работы пакетов WEJ-061. Два раз на протяжении суток, программа включает реле на период в 20мс, подавая на все входы пакетов WEJ-061 сначала напряжения +220В, а потом 0В и считывает состояние входов. Ошибочные состояния предаются в центр.
Сигнал тестирования выставлен пакетом PWE-103. Соответственно, подключенные системы моновибраторов предотвращают одновременное выставление сигналов TEST_PLUS и TEST_MINUS, а также не допускают включения тестирующих выходов на длительное время.
Пакет содержит 4 выхода для тестов « PLUS » и 4 выхода для тестов « MINUS ». Выходы тестирования разделены между собой гальванически.
Пакет WEJ-168 – это модернизированная версия пакета WEJ-068, предназначена для тестирования пакетов WEJ-061. Два раза в сутки программа включает реле на 20мс, подавая на все входы пакетов WEJ-061 сначала напряжения +220В, а потом 0В и считывает состояние входов. Ошибочные состояния предаются в центр.
Сигнал тестирования выставлен пакетом PWE-103. Соответственно, подключенные системы моновибраторов предотвращают одновременное выставление сигналов TEST_PLUS и TEST_MINUS а также не допускают включения тестирующих выходов на длительное время.
Пакет содержит 4 выхода для тестов « PLUS » и 4 выхода для тестов « MINUS ». Выходы тестирования разделены между собой гальванически.
WYJ-074 содержит возможность удаленной активизации/блокировки одновременно всех реле пакета. Он оснащен восемью выходами с такими параметрами: максимальный ток проводимости 220В/2A DC, максимальный ток отключения 220В/0,2A, каждый выход представлен двумя последовательно подключенными замыкающими контактами и дополнительными контактами главного реле - высокотокового. На передней панели находятся диоды сигнализации, сообщающие номер задействованного выхода.

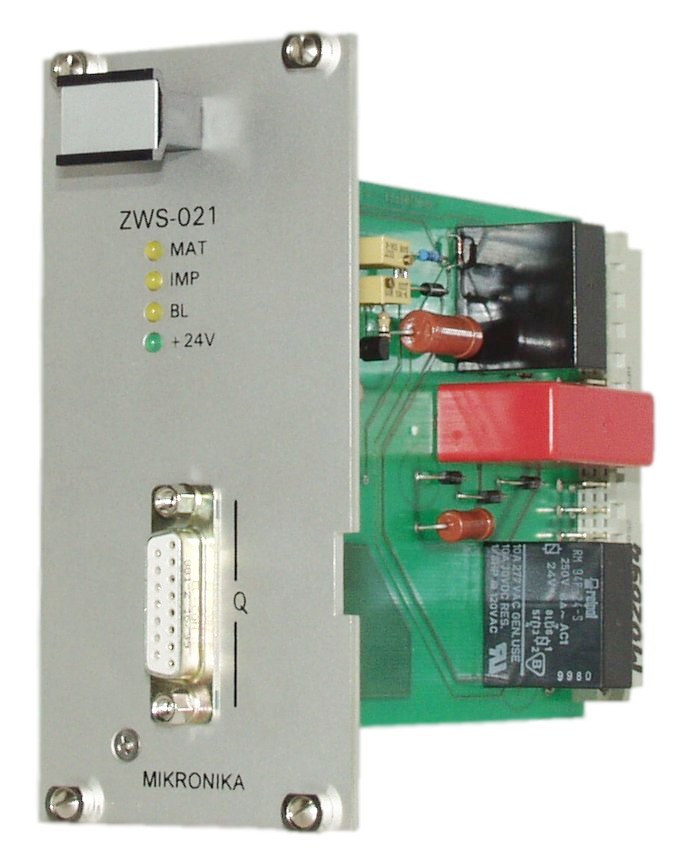

Пакет ZWS-021 контролирует на аналоговой дорожке корректность включения выходной матрицы, подает напряжение 24В DC к объектным промежуточным реле на пакетах WYJ. Подключение пакетов ZWS-021 с пакетами PWY-201 и PEW-401 происходит через контакты адаптеров ADP-002 и ADP-006.
Выходы контактов могут отключить ток 0,2A DC при резистивной нагрузке (при напряжении 220В). На лицевой панели находятся диоды сигнализации состояния пакета.
