Модули системы MS

Шина MS объединяетпакеты в устройства со множеством функциональных возможностей. Шина MS предназначена для использования в кассетах 6U.

ЦВЕТ - не рекомендуется к использованию    |   ЦВЕТ - изготавливаемый модуль/устройство

PAC-012 (преобразователь А/Ц)

Блок PAC-012 предназначен для работы на шине MS, измеряет 64 сигнала напряжения. Он может работать в четырех диапазонах входного напряжения, которые переключаются с помощью программного обеспечения. Блок условно разделен на две измерительные цепи Uнапряжение и I-ток. Цепь напряжения – это первые 48 каналов, а цепь тока – оставшимися 16 каналов. На обеих цепях также возможна трехточечная калибровка измерительной системы.  [-]

Пример пакета PAC-012

PCA-001 (преобразователь Ц/A)

Блок PCA-001 представляет собой преобразователь C/A, предназначенный для работы на шине MS. Он обрабатывает сигналы тока с цифровым управлением ±5 мА на 64 аналоговых каналах. В корпусе используются 8-битные преобразователи типа DAC-8800 для обеспечения точности выходных сигналов на уровне ±0.5%. Преобразователь DAC-8800 представляет собой преобразователь с выходом напряжения. Преобразователи C/A гальванически изолированы от цифровой части системы.

Конвертеры напряжение-ток построены на операционных усилителях TL-084. В блоке конвертеров напряжение-ток выходное напряжение от преобразователей с диапазоном -5 ÷ +5 В, преобразуется в ток в диапазоне +5 ÷ -5мA. Выходы конвертеров защищены от скачков напряжения.

В блоке PCA-001 система взаимодействия с шиной гальванически изолирован от других цепей с помощью двойных или четверных оптопар. [-]

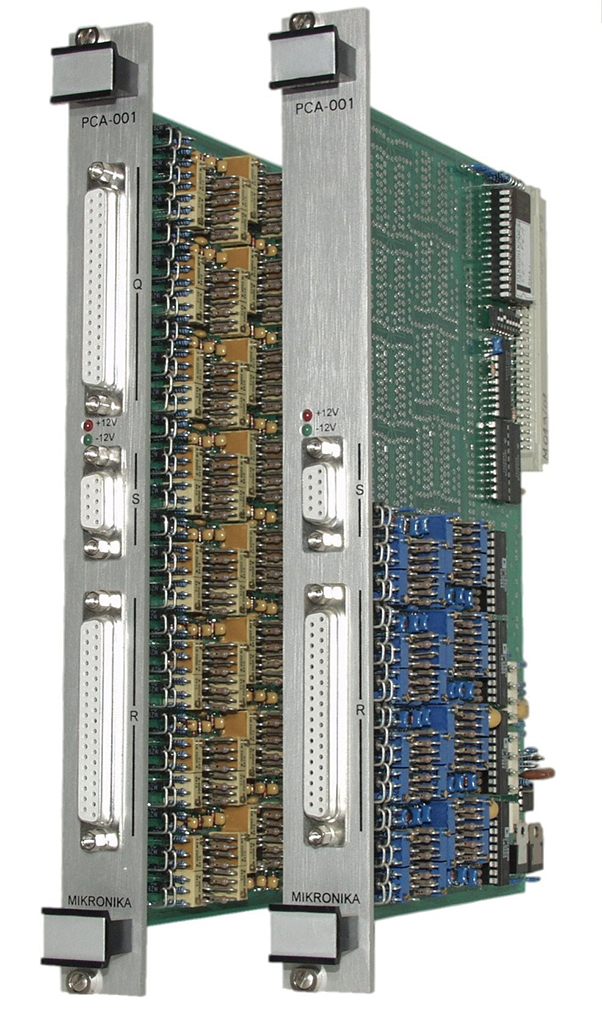

Примеры пакетов PCA-001 (нижний пакет 64-каналовыны, верхний 32-каналовыны)

PEY-xxx (токовые входы / выходы)

Модуль PEY-xxx представляет собой модуль дискретных вводов/выводов и предназначен для работы с шиной MS. В зависимости от версии, имеет 2, 6 или 8 пар ввода/вывода. Пара является основным и резервным передатчиком, а вторая пара – основным и резервным приемником. Все входы изолированы друг от друга. Выходы на модулях образуют группы, каждая с двумя выходами. Они разделены друг от друга. Разъемы на фронтальной панели модуля имеют одинаковую схему независимо от типа конструкции и включают в себя основной и резервный передатчик, а также основной и резервный приемник.

Значение выходного сигнала составляет ±20 мА, входного сигнала – 3÷30 мА при 12÷40 В.  [-]

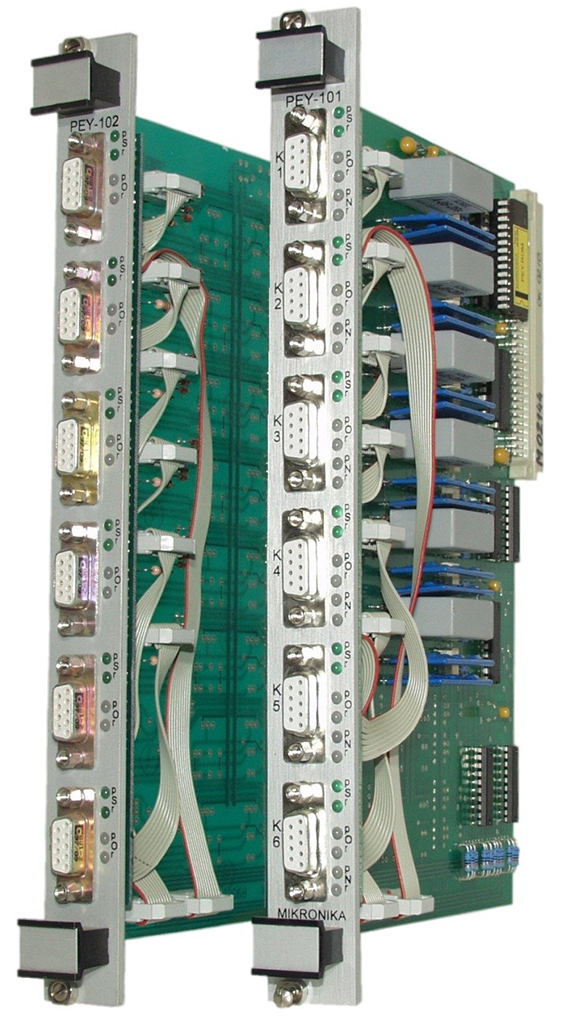

Примеры пакетов PEY-101 (верхний пакет) и PEY-102

PJC-8xx (центральный процессор)

Не рекомендуется использовать в новых проектах

Пакет PJC-8xx – это модуль процессора для контроллера микропроцессорной системы „MS”. Он реализует все функции связанные с обменом и преобразованием информации. Пакет является главным модулем коммуникационного контроллера SO-55xx систем SYNDIS и SYNDIS Argus. Тогда как в распределенных контроллерах серии SO-52v11 он выполняет функции коммуникационного процессора, может работать как независимый коммуникационный модуль. PJC-8xx содержит несколько каналов передачи в стандарте Ethernet.

Пакет PJC-8xx содержит такие коммуникационные каналы:

  • 3x канала последовательной передачи с гальванической развязкой (2x RS-232, 1x RS-485); один RS-232 является сервисным портом, остальные могут быть использованы для связи с объектом
  • 4x Ethernet типа FX (10/100 Мб/с) с системой аппаратного переключателя, разъем типа FC, многомодовое оптоволокно
  • 1x Ethernet типа TP (10/100 Мб/с) разъем типа RJ-45

Модуль PJC-8xx поддерживает шина MS в версии 3 что означает, что модуль может работать с пакетами, обслуживающими MSv2 и MSv1. Версия MSv3 обеспечивает обслуживание двух каналов LVDS в режиме полудуплекса.

Пример использования пакета PJC-8xx в смешанном контроллере предполагает использование следующих пакетов:

  • PJC-824-20 (процессорно-коммуникационный модуль, использует шины MS и LVDS)
  • PTS-608 (коммуникационные каналы RS-232, использует шину MS)
  • PTS-724 (коммуникационные каналы RS-485 или RS-422, использует шину MS)
  • MSS-406 (входа/выходы, измерения, использует шины MS и LVDS)
  • MSS-416 (входа/выходы, измерения, использует шины MS и LVDS)
  • блок питания (использует шины MS и LVDS)

Версия пакета PJC-8xx описана ниже.

PJC-844-23 содержит:

  • 1x Ethernet TP 10/100 МГц
  • 4x Ethernet Fx, многомодовое оптоволокно 10/100 МГц
  • память flash – 64Mб, карта microSD 2Гб
  • память RAM – 8Мб, из них 4Мб поддержки буфера, операционная память 256Мб
  • 2x RS-232
  • 1x RS-485
  • 1x USB 2.0
  • шина MS на разъеме “X” с двумя дополнительными последовательными каналами
  • последовательная шина на разъеме ”Y”
  • модуль с выключателем питания и дополнительным процессором DSP
Примеры пакетов PJC-844-23 с плиткой процессора ADR-110-DSP (верхний пакет) и PJC-844-22

По желанию клиента можно изменять конфигурацию устройства в соответствии с его конструктивными возможностями. Для получения дополнительной информации, пожалуйста, свяжитесь с МИКРОНИКОЙ. [-]

PJC-86x (центральный процессор)

Пакет PJC-86x представляет собой модуль центрального блока, используемый в устройствах автоматизации подстанций на основе модульных конструкций семейства SO-52v11. Блок ЦП типа PJC-86x предназначен для выполнения функций обработки в полевом контроллере. Он также выполняет вычисления и цифровые преобразования, необходимые для выполнения специальных функций устройства, таких как расчет мощности, преобразование протоколов, регистрация событий и многое другое. Одной из основных задач пакета ЦП PJC-86x является внутренняя связь с другими модулями BCU. Все измерения, необходимые в контроллере, а также получение входных и управляющих состояний выполняются с помощью модулей аналогового ввода и вывода, бинарных входов, выходов управления, измерения температуры и других, установленных в BCU.

PJC-86x оснащен набором последовательных оптоволоконных каналов передачи, двумя каналами RS-485 и двумя каналами RS-232, которые можно настроить в программном обеспечении для различных стандартов передачи. Связь с контроллером BCU, оснащенным PJC-86x, может быть реализована через до 5 каналов Ethernet TP или FX со скоростью 100 Мбит/с в одиночной или резервированной структуре. Все интерфейсы Ethernet функционируют в соответствии с конфигурацией и могут быть идентифицированы внешне как один или несколько интерфейсов. Поэтому их можно свободно группировать и настраивать. Подробное назначение каналов связи конкретным моделям PJC описано в документации в ключах продукта.   []

Благодаря связи через внутреннюю шину модуль имеет превосходные функции по сравнению с аналоговыми измерительными модулями, цифровыми входами, выходами управления и коммуникационными модулями. Например, это могут быть:

  • PTS-528 (8 последовательных многомодовых оптоволоконных каналов, разъем ST, оптоволокно 62,5/125 мкм, дальность действия 2 км)
  • PTS-6xx (8 последовательных каналов RS-232)
  • PTS-7xx (8 последовательных каналов RS-485)
  • PTS-8xx (4 одномодовых последовательных оптоволоконных канала, разъем ST, оптоволокно 9/125 мкм, дальность действия 16 км)
  • PTS-9xx (8 последовательных универсальных программируемых каналов RS232/485/422)
  • MWS-2xx (32 двоичных входа)
  • MSS-3xx (10 независимых выходов управления 5 А/220 В постоянного тока)
  • MSS-5xx (32 выхода управления/сигнализации (4x8 групп)
  • MSS-6xx (16 управляющих выходов типа «1/n»)
  • MPL-2xx (16 аналоговых измерений 5 А/1 А, 57,7 В/110 В/220 В, настраиваемые 0–20 мА, 4–20 мА, +/- 5 В, +/- 10 В, ...)
  • MPL-5xx (32 измерения 4÷20 мА, группы 4x8)
  • MWA-1xx (12 настраиваемых аналоговых выходов 0–20 мА)
  • MPT-2xx (6 каналов 3/4-проводного измерения температуры и аналоговых входов в стандарте 4÷20 мА)
  • MZA-ххх (блок питания)
Примеры пакетов PJC-863-31

Связь с модулями происходит по внутренней шине, работающей в стандарте Микроника МС с дополнительными двумя каналами LVDS. Канал оптоволоконного интерфейса обычно используется для связи с устройством безопасности, связанным с ЦП.

Центральный блок PJC-86x-xx может работать в резервированной системе с другим блоком того же типа. Пакеты могут физически располагаться в одном или отдельных картриджах. Оба пакета взаимодействуют друг с другом во время работы и синхронизируют внутренние базы данных. База данных содержит текущие состояния двоичных сигналов, текущие измерения и буферы событий.

Каждый пакет может работать в одном из двух режимов работы: активном или неактивном. Невозможно одновременно использовать оба пакета в активном режиме. Неактивный пакет находится в состоянии горячего резерва.   []

PKW-101 (управление с помощью клавиатуры и дисплея)

PKW-101 позволяет взаимодействовать контроллеру системы «MS» с дисплеями и клавиатурой. Можно подключить следующие компоненты:

  • два блока по 16 7-сегментных светодиодных дисплеев
  • матрицу светодиодов 32х8
  • 64-символьный пассивную клавиатуру в системе 8x8 с двумя управляющими символами Shift и Ctrl или активную клавиатуру с 8-разрядным стробированным выходом
  • коммутаторы или переключатели

Модуль PKW-101 может быть частью контроллера синоптической панели SO-55-TS. Дисплеи управляются динамически с заполнением 1:16, а максимальный ток сегмента составляет около 100 мА (для красных светодиодных дисплеев).

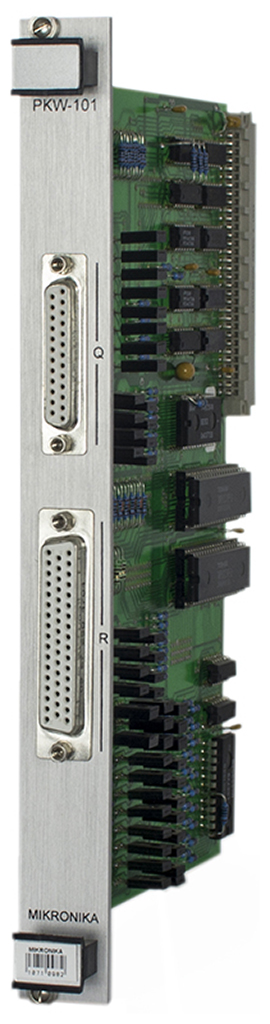

Пример пакета PKW-101

PTS-5xx (последовательная передачa)

Пакет PTS-5xx используется для обслуживания последовательной передачи. PTS-5хx позволяет поддерживать до восьми каналов передачи в стандарте RS-232. Пакеты предназначены для работы с системами „MS”. Стандартно производится с четырьмя или восемью каналами, к которым можно подключить пластиковое оптоволокно POF-1 мм с разъемом V или стеклянное с разъемом ST (в зависимости от варианта выполнения). Все доступные каналы передачи изолированны гальванически друг от друга. Сепарация есть как со стороны шины, так и между каналами.

Пакет PTS-5xx может работать в режиме мультиплексирования передачи, то есть данные с одного канала передачи могут приходить на больше чем один приемник и передаваться от более чем одного передатчика. Также возможны такие режимы мультиплексации: четыре группы один на два канала, две группы ¼ канала и одна группа 1/8 каналов. [-]

Примеры пакетов PTS-524 (верхний пакет) и PTS-528

PTS-60x (последовательная передача)

Пакет PTS-60x используется для обслуживания последовательной передачи. PTS-60x позволяет поддерживать до 8-ми каналов в стандарте RS-232. Пакеты предназначены для работы с системой „MS”. Стандартно, на передней части модуля доступны 4 или 8 пятипиновых раздельных разъемов производства WAGO 734-265. Все доступные каналы передачи изолированны гальванически друг от друга. Гальваническое разделение происходит как со стороны системной шины, так и между каналами. [-]

Примеры пакетов PTS-604 (верхний пакет) и PTS-608

PTS-72x (последовательная передачa)

Пакет PTS-72x служит для обслуживания последовательной передачи. PTS-72x позволяет обслуживать до 8 каналов передачи в стандарте RS-485 или RS-422. Направление передачи в RS-485 можно выбрать программно или автоматически. Пакеты предназначены для работы с системой „MS”. Стандартно, на лицевой панели модуля доступны 4 или 8 пятипиновых раздельных разъемов производства WAGO 734-265. Все доступные каналы передачи изолированны гальванически друг от друга. Разделение происходит как со стороны системной шины, так и между каналами. Каждый канал передачи в пакете может работать в RS-485, и в RS-422.

Пакет совместим с PTS-70x и PTS-71x, которые не могут автоматически управлять направлением передачи в канале.

Примеры пакетов PTS-728 (верхний пакет) и PTS-724

PTS-75x (последовательная передачa)

Не рекомендуется использовать в новых проектах

Пакет PTS-758 используется для обслуживания последовательной передачи. PTS-758 позволяет поддерживать 4 канала передачи в стандарте RS-232 и 4 канала в стандарте RS-485/RS-422. Выбрать направление передачи можно на программном уровне или автоматически. Пакеты предназначены для работы с системой „MS”. Порты RS-232 выведены на переднюю панель в виде 4 независимых гнезд DSUB-9. Тогда как порты RS-485/RS-422 выведены на переднюю панель как один общий разъем DSUB-25. Все доступные каналы передачи изолированны гальванически друг от друга. Разделение происходит как со стороны системной шины, так и между каналами.

Каждый из общих портов RS-485/RS-422 может работать в одном из двух стандартов передачи, RS-485 или RS-422. [-]

PTS-8xx (последовательная передачa)

Пакет PTS-8xx используется для обслуживания последовательной передачи. PTS-8xx позволяет обслуживать 4 канала передачи, используя одномодовое оптоволокно. Пакеты предназначены для работы с системой „MS”. Поскольку для передачи используются одномодовое волокно, данные в канале кодированы в стандарте Manchester. Стандартно, на лицевой панели могут располагаться 2 или 4 канала передачи. [-]

Пример пакета PTS-804

PTS-90x (последовательная передачa)

Данный пакет больше не производится, он был заменен на PTS-91x.

PTS-91x (последовательная передачa)

Пакет PTS-91x используется для обслуживания последовательной передачи. PTS-91x позволяет поддерживать 4 или 8 каналов передачи, каждый из которых может работать в одном из трех режимов: RS-232, RS-485 lub RS-422. Выбор режима осуществляется с помощью установки переключателей конфигурации, размещенных на пакете. Пакеты предназначены для работы с системой „MS”. Все каналы передачи выведены на лицевую панель как независимые разъемы WAGO 734-265. Все доступные каналы передачи изолированны гальванически друг от друга. Разделение происходит как со стороны системной шины, так и между каналами. При восьмиканальном варианте пакета, каждая четверка каналов обслуживается независимым контроллером UART типа XR16C864. [-]

Примеры пакетов PTS-918 (верхний пакет) и PTS-914

PWE-401 (дискретные входы / выходы)

Блок PWE-401 предназначен для работы на шине «MS», измеряет 32 дискретных сигнала 24В/10мА. В корпусе имеется 7 дополнительных дискретных выводов с параметрами 24 В/150 мА. На фронтальную панель выведены два разъема R и Q по дискретных ввода каждое. Сигналы дискретных выводов выведены на разъем S, туда же подведено общее напряжение питания. На фронтальной панели имеются двухцветные светодиоды, указывающие на правильную полярность сигнала.

Все входы гальванически изолированы друг от друга и от остальной части модуля. Дискретные выводы как группа целиком также гальванически изолированы от остальной части системы.  [-]

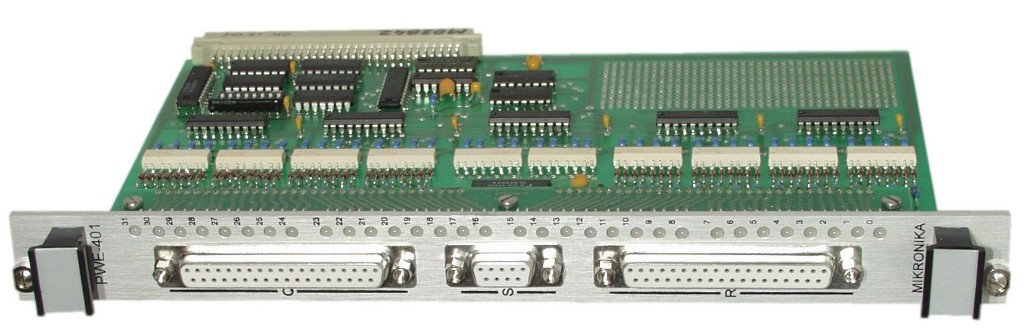

Пример пакета PWE-401

MZA-502 (блок питания)

В качестве источника питания для системных пакетов MS может использоваться MZA-502, описание которого доступно в группе устройств
Компоненты > Модули семейства SO-52v11 > MZA-502.
Так же можно использовать и блок питания MZA-410, описание которого находится в группе выше. [-]
