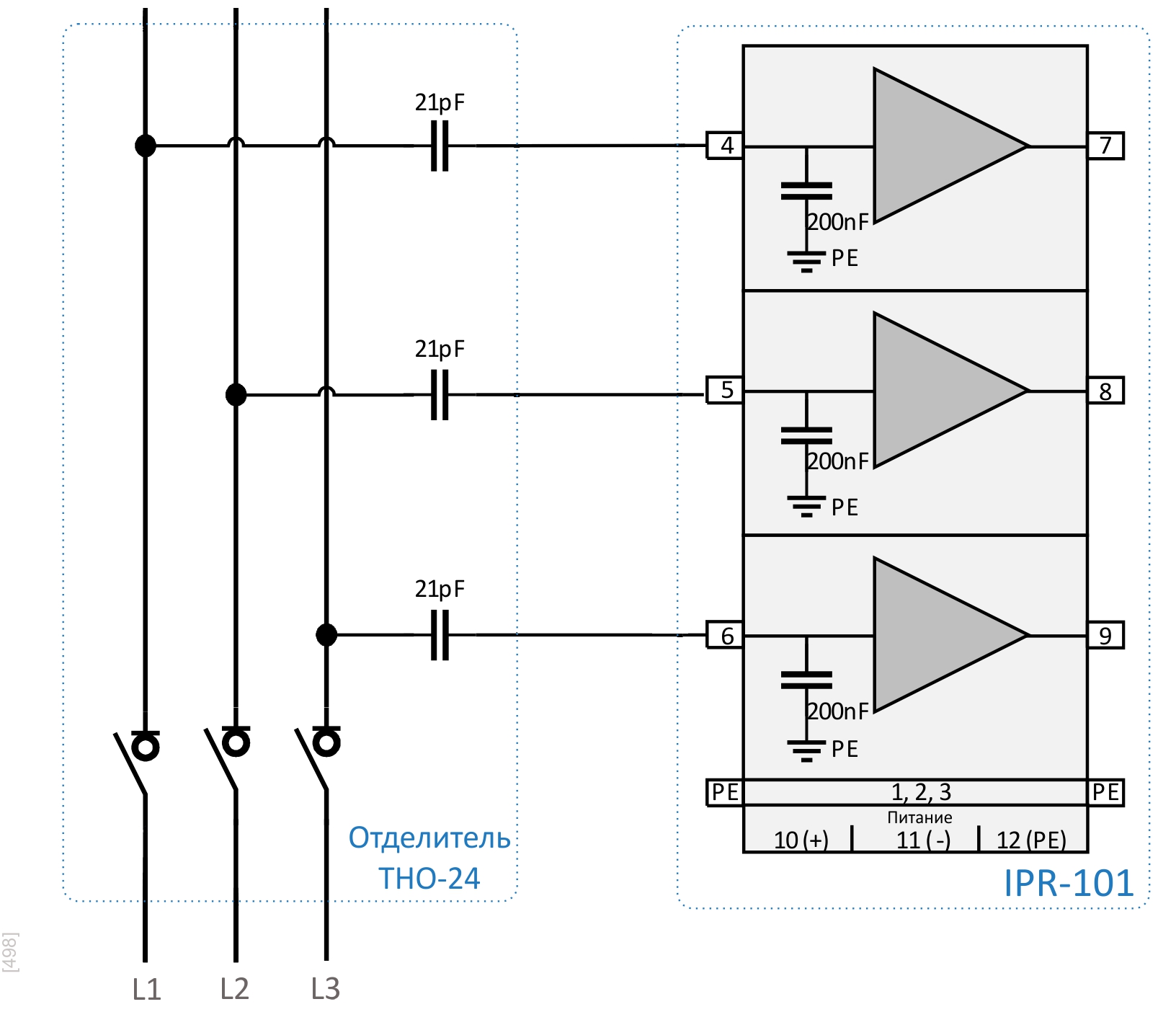

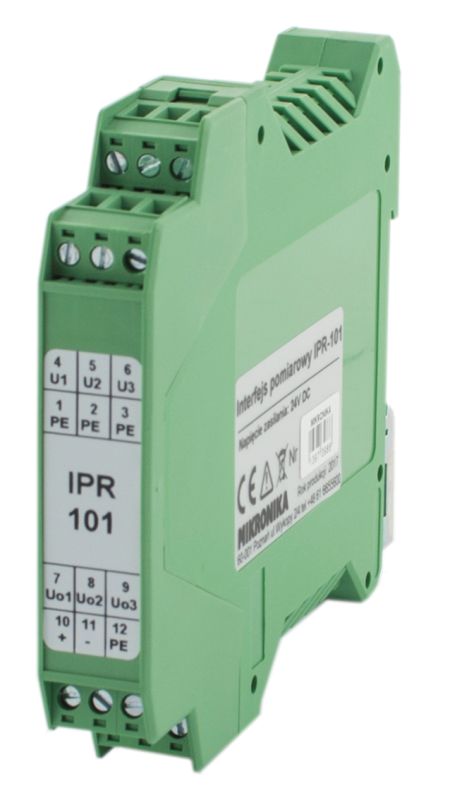

Измерительный интерфейс IPR-101 используется для взаимодействия с разъединителем THO-24 производства ZPUE SA от Włoszczowa. Принцип делителя реактивности используется в измерительном интерфейсе. Внутренняя электронная система в IPR-101 буферизует делитель реактивности и усиливает полученный сигнал до уровня входного диапазона контроллера.
Максимально допустимое напряжение делителя 24кВ. Номинальное первичное напряжение составляет 22/√3 кВ, а номинальное напряжение на вторичной стороне — 6,5/√3 В.
Устройство предназначено для установки на DIN-рейку шириной 35 мм. []
Измерительный интерфейс IPR-104 используется для измерения напряжения от шин в трансформаторных станциях CH/HH. Он предназначен для работы с конденсатором 20pF÷31pF, установленным в изоляторе. Этот конденсатор составляет половину делителя реактивности. Внутренняя электронная система в IPR-104 буферизует делитель реактивности и усиливает полученный сигнал до уровня входного диапазона контроллера.
Максимально допустимое напряжение делителя 24кВ. Номинальное первичное напряжение составляет 22/√3 кВ, номинальное напряжение на вторичной стороне — 3,25/√3 В.

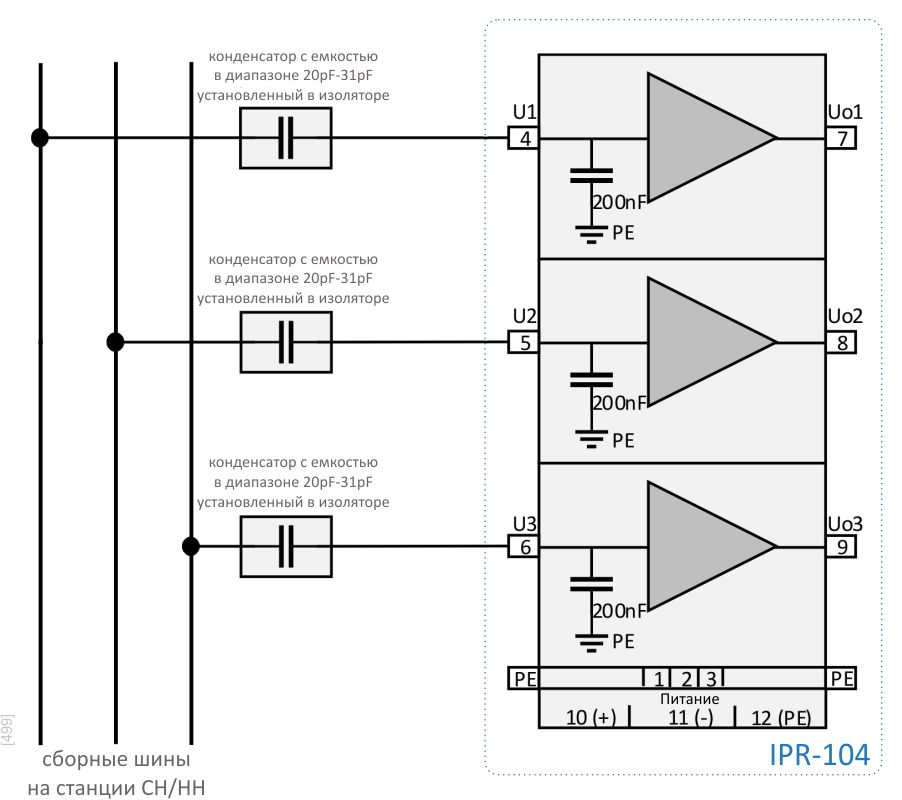

Блок-схема с описанием выводов представлена ниже.
Устройство предназначено для установки на DIN-рейку шириной 35 мм. []

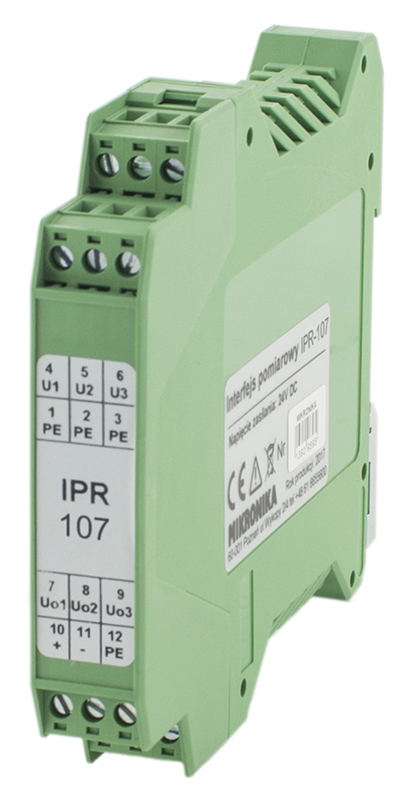

Измерительный интерфейс IPR-107 предназначен для работы с маломощным трансформатором напряжения (LPVT) типа UR56. Этот трансформатор адаптирован для работы с соединительными головками, соединительными головками и отдельными разрядниками перенапряжения. IPR-107 также работает как повторитель с согласованием импеданса, так что к одному датчику можно подключить больше контроллеров.
Номинальное напряжение измерительного интерфейса составляет 3,25/√3 В. Максимально допустимое напряжение составляет 3,53 В, точность измерения составляет 5%.

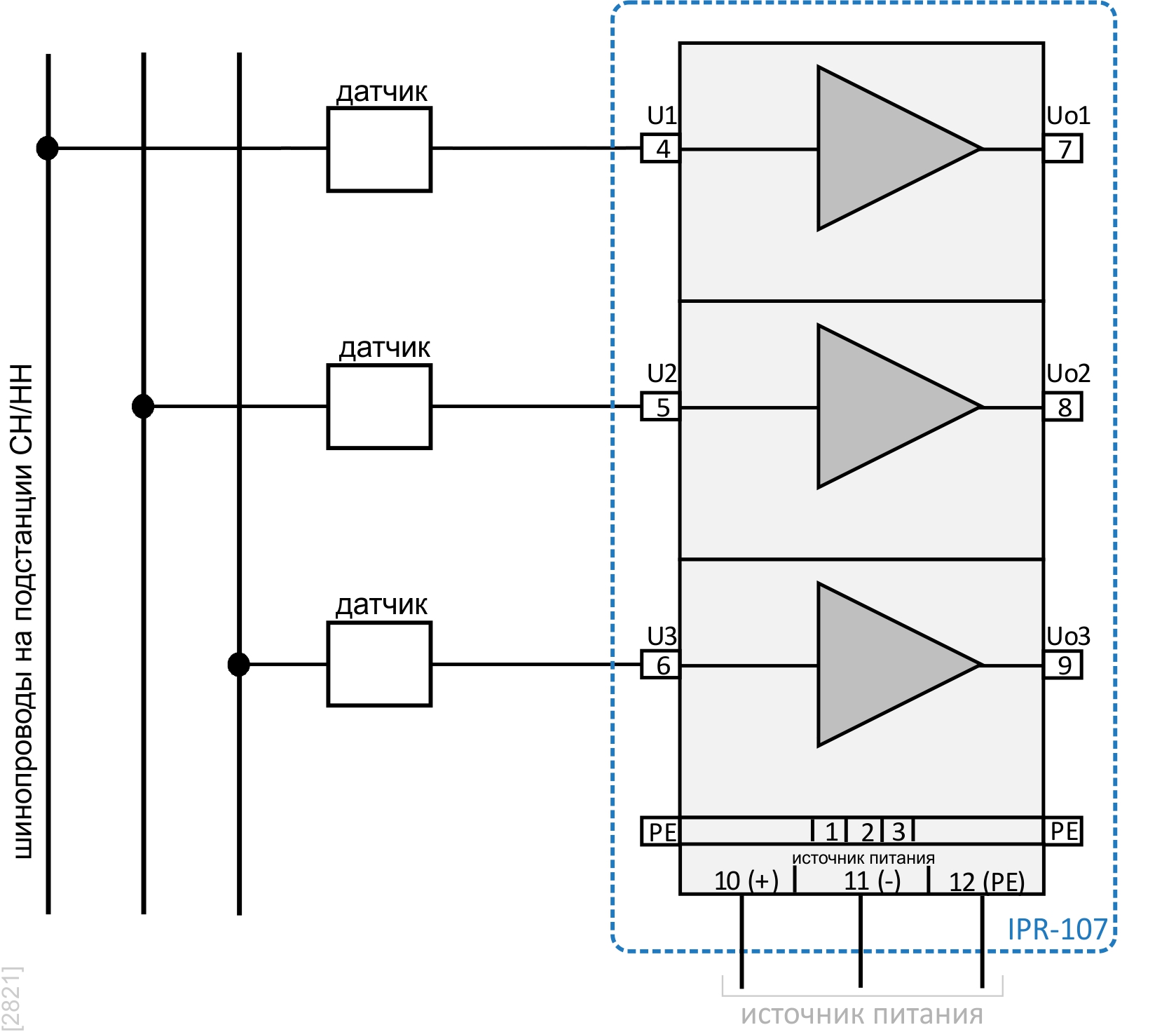

Блок-схема с описанием выводов представлена ниже.
Устройство предназначено для установки на DIN-рейку шириной 35 мм. []
