SO-55 - Концентратор

Устройство SO-55  – это модульный контроллер с функциями передачи данных и управления, входящее в состав устройств подстанции SO-5. Концепция устройства концентратора SO-55 основана на идеи считывания данных с внешних устройств с помощью протокола, соответствующего данному устройству, их стандартизации, размещения в базе данных, а затем предоставления доступа к ним другим устройствам, обменивающимся данными с концентратором или виртуальным устройствам, являющимся программными модулями в концентраторе.

SO-55 может работать как:

  • концентратор защитных устройств
  • коммуникационный контроллер на электростанции
  • регулятор напряжения трансформатора
  • конвертер протоколов
  • смешанное исполнение, например, коммуникационный контроллер электростанции с расширенной возможностью поддержки защитных устройств

Как концентратор защитных устройств, он поддерживает большинство устройств безопасности на электростанциях. Возможность изменения количества модулей и конфигурации концентратора позволяет добавлять каналы обмена данными с новыми аппаратами.

Основные цены на SO-55 в качестве концентратора защитных устройств:

  • взаимодействие с цифровыми защитными устройствами в распределительных устройствах для всех уровней напряжения
  • возможность подключения широкого спектра цифровых защитных устройств от различных производителей, например, ABB, AEG, Alstom, Elkomtech, ITR, JMTronic, Polon, REFA, Schneider, Siemens, ZEG
  • возможность взаимодействия с другими устройствами IED
  • возможность взаимодействия с любыми средствами обмена данными: RS-232, RS-458, модем, Ethernet, оптоволокно
  • работа в любой топологии соединения: звезда, шина, смешанная
  • одновременное обслуживание защитных устройств или консолидация групп
  • передача событий о состоянии коммутационных аппаратов и устройств через таблицу состояний
  • возможность удаленного обмена данными с защитными устройствами сотрудниками сервисных служб, работа по так называемому инженерному каналу с частным протоколом безопасности
  • возможность подключения цифровых защитных устройств к системам SCADA и EMS
  • модульная конструкция, позволяющая настраивать оборудование в соответствии с вашими потребностями, а также возможность расширения
  • возможность резервирования выбранных компонентов для повышения коэффициента доступности системы
  • в случае отказа канала передачи данных концентратор работает в режиме регистратора событий, считывание регистра данных происходит после восстановления связи, функция независима для каждого канала передачи
  • синхронизация характеристик времени на подключенных устройствах и многое другое [-]
Пример устройствa SO-55

SO-55B-KSP - Kонцентратор

Контроллер SO-55B-KSP предназначен для мониторинга и управления устройствами, входящими в состав системы DCM-100 (модули входов/выходов) и другими устройствами автоматики зданий. Контроллер SO-55B-KSP является базой для распределенной телемеханики и контроля сенсорных, измерительных и других устройств. Благодаря встроенным стандартным протоколам связи контроллер может работать с верхстоящими cистемами других производителей. Кроме того он построен на базе модулей, предназначенных для работы в сложных условиях окружающей среды, таких как электромагнитные помехи, высокая влажность.

Контроллер состоит из комплекса модулей в корпусе 4”/6U. Модули соединены и питаются по внутренней коммуникационной шине.

Przykładowe urządzenie SO-55B-KSP

Контроллер состоит из:

  • PJC-8xx (модуль процессорной единицы)
  • PTS-91x (модуль последовательной передачи RS-232/RS-485)
  • MZB-203 (модуль блока питания) [-]

Концентратор данных SO-55B-KSP является аппаратной платформой системы ARGUS-RV и был протестирован органом по сертификации CNBOP-PIB. Выдан сертификат соответствия № 2975/2014 (прилагается ниже), подтверждающий соблюдение технической спецификации и возможность использоваться в строительном секторе для мониторинга и контроля систем технической защиты и управления безопасностью объектов. Сертификат также доступен на сайте компании Telbud SA (//telbud.pl/o-firmie/certyfikaty/). [-]

SO-5S-KZ - Концентратор защиты

Концентратор защиты SO-5S-KZ реализует удаленный доступ к цифровым защитам и другим устройствам, инсталлированным на подстанции. В концентраторе встроено программное обеспечение для связи со всеми устройствами (SMS Base, DIGSI, Cap501 и т.д.). Связь с защитами и другими устройствами IED (Intelligent Electronic Device) реализована посредством порта Ethernet или последовательных портов, которые подсоединены с помощью мультиплексоров передачи STC-140 к конкретному устройству.

Элементом SO-5S-KZ является программа SynGraf-KZ, обеспечивающая быстрый доступ к устройству и запуск фирменного софта.

Контроль сети мультиплексоров STC-140 реализован с помощью Менеджера соединений в SO-5S-KZ. Дополнительно, он периодически тестирует связь со всеми устройствами, подключенными к&nbps;концентратору. Состояние связи видно в программе SynGraf-KZ, оно передается в концентра-торы на подстанции, из которых попадает в системы класса SCADA. [-]

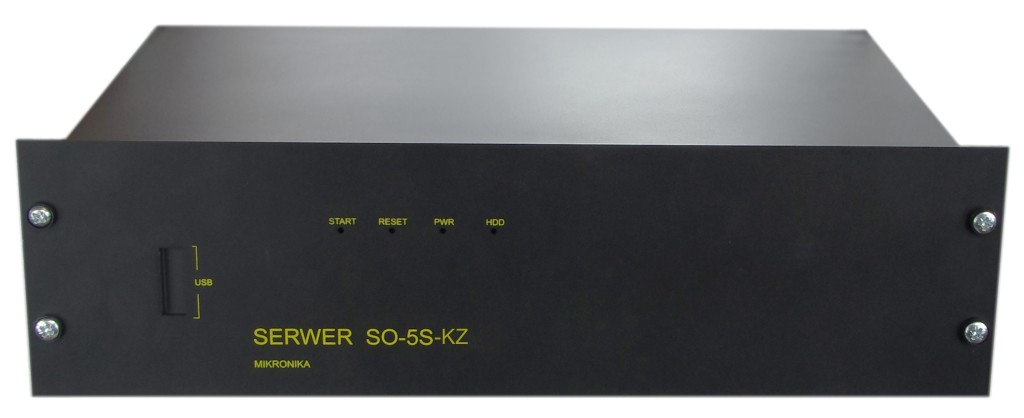

Пример устройства SO-5S-KZ

SO-5S-VKONC - Bиртуальный концентратор защитных устройств

Сервер реального времени системы SYNDIS SO-5S предназначен для поддержки функций сбора данных, накопления их в базе данных и обработки в соответствии с внедренными алгоритмами. Сервер также выполняет все функции, связанные с предоставлением данных, преобразованием и обслуживанием нескольких протоколов передачи данных.

В зависимости от приложения на сервере устанавливается соответствующее программное обеспечение:

  • SYNDIS RV – предназначенное для локальных и крупномасштабных операторских систем
  • SYNDIS ES – предназначенное для мониторинга трансформаторов в реальном времени
  • SYNDIS PQ – для реализации всех функций, связанных с процессом оценки качества энергии
  • SYNDIS Energia – предназначен для сбора данных с счетчиков электроэнергии и выполнения функций, связанных с анализом потребления электроэнергии, составлением баланса, прогнозированием и отчетностью в рамках системы учета энергопотребления
  • и другие, в зависимости от требований клиента

Концентратор защитных устройств может быть самостоятельным устройством, например, SO-5S-KZ или виртуальным устройством, установленным на оборудовании, которое может выполнять несколько функций. В этом случае можно запустить несколько виртуальных концентраторов на одном физическом сервере. Пример структуры показан на схеме ниже.

Особенности представленного решения:

  • программные модули концентратора SO-5S, запускаемые на промышленных компьютерах, таких как SO-5S
  • установка нескольких концентраторов VKONC на одной машине
  • многоканальная структура
  • возможность обеспечения избыточности (повышение надежности)

Основные функции:

  • конверсия протоколов – выполняются все необходимые конверсии протоколов для обеспечения эффективного обмена данными между цифровыми устройствами, имеющими интерфейсы передачи данных, и локальными или удаленными диспетчерскими центрами
  • поддержка нескольких источников данных – многоканальность
  • стандартизация считанных данных во внутренней базе данных
  • считывание данных и управления с использованием соответствующего протокола передачи
  • данныхконтроль авторизации / аутентификации в протоколах DNP 3.0 и IEC 61870-5-104
  • реализация автоматизации станции на основе полученных переменных (управление с блокировками, последовательности управления, регулирование переключателя ответвлений, регулирование охлаждения и т. д.)
  • буферизация событий [-]
Схема примера структуры с использованием виртуальных концентраторов

MSG-6xx - Kоммуникационный модуль

Коммуникационный модуль MSG-6xx может быть одновременно концентратором данных. Описание расширенного устройства можно найти в разделе:
Устройства > Автоматика для сетей > Телемеханика для объектов, базирующих на возобновляемых источниках энергии  []

MSG-701 - Mаршрутизатор

Маршрутизатор MSG-701 может быть одновременно концентратором данных. Описание расширенного устройства можно найти в разделе:
Устройства > Автоматика для сетей > Телемеханика для объектов, базирующих на возобновляемых источниках энергии  []
