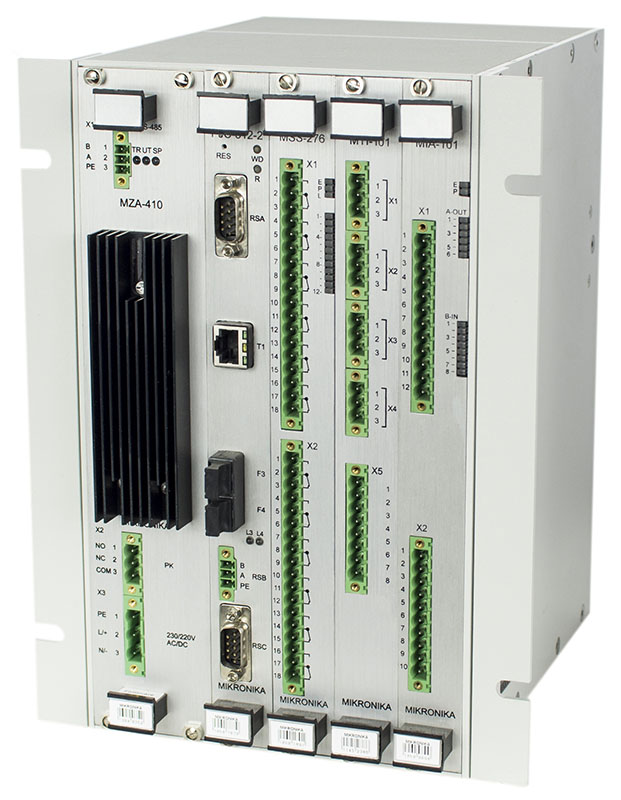

Контроллер SO-52v11-eMC-A предназначен для управления системой охлаждения масляных двух- или трех-обмоточных трансформаторов и автотрансформаторов. Главной задачей контроллера является удерживание постоянной температуры изоляции в установленных границах и предо-твращение перегрева. Устройство также контролирует масляную изоляцию. Удерживание соответствующей температуры должно быть независимым от меняющейся нагрузки, температуры и других условий окружающей среды. Устройство также контролирует включение элементов системы охлаждения путем ротационных переключений порядка включения групп охлаждения. Кроме того, контроллер содержит функцию автоматического включения охлаждения, предотвращая так называемое «простоя устройства».
Основными параметрами устройства являются: измерение максимальной температуры масла и измерение тока нагрузки, прием внешних двоичных сигналов, например сигнализирующих о подключении трансформатора под напряжением. Вместе с тем, вычисляется температура самой горячей точки обмотки. Метод ее вычисления выбирается во время конфигурации контроллера. Устройство оборудовано достаточным количеством двоичных входов и выходов, необходимых для управления и сигнализации для систем контроля подстанции АСУТП. Контроллер охлаждения содержит, к тому же, аналоговые выходы, которые предназначены для аналогового отображения измеренных температур.
Контроллер обслуживает сигналы обратной связи и генерирует предупреждения, а также звуковые, световые или другие сигналы тревоги. Предупреждения генерируются на базе логики и секвенций событий.
Контроллер содержит модульную конструкцию, а его основные составляющие элементы это:

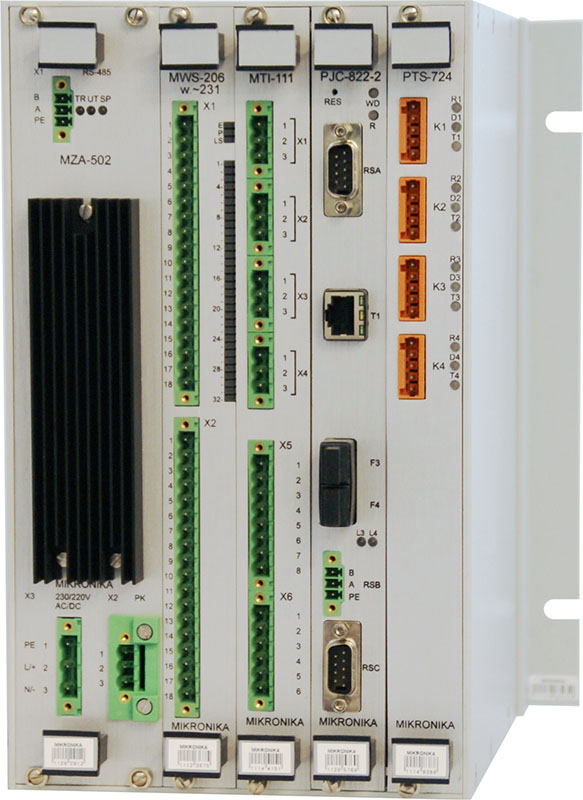

Контроллер SO-52v11-eMB – это устройство, предназначенное для мониторинга системы охлаждения трансформаторов. Оно оборудовано цифровыми и аналоговыми входами для реализации всех требуемых функций. К тому же, устройство выполняет измерения температуры.
Контроллер SO-52v11-eMB содержит следующие модули:
Контроллер SO-52v11-eMB предназначен для работы с программным обеспечением SYNDIS ES и ESB. [-]

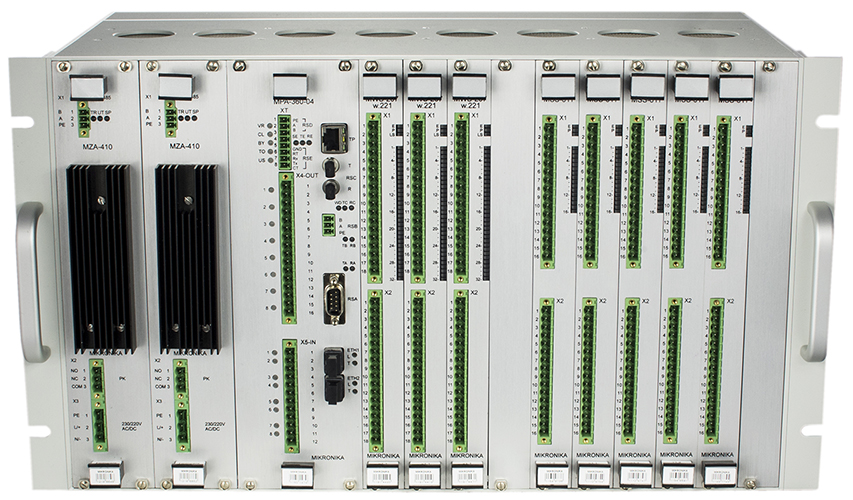

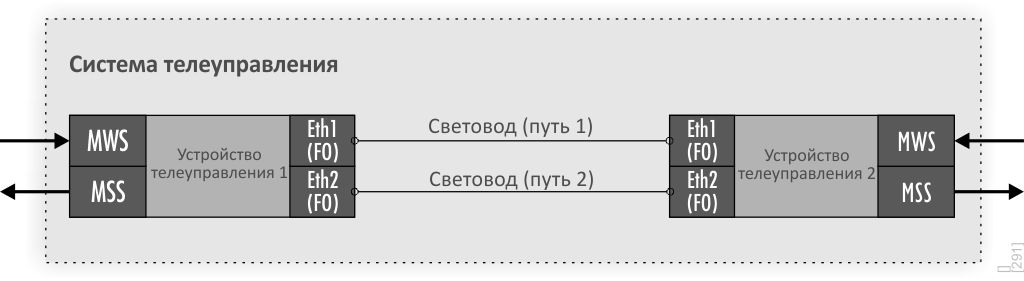

Система телеуправления SO-52v11-eMT используется для мониторинга и контроля географически распределенными процессами, технологическими блокировками между удаленными первичными устройствами, такими как автоматические выключатели, разъединители, заземлители работающие на концах линии электропередачи. Система также занимается сбором состояний на удаленных электростанциях. Такая система интегрирует рассеянные первичные устройства в единую систему телемеханики. Бинарные состояния, считанные на входах одного из устройств, передаются по специальному надежному протоколу PRP по оптоволоконным линиям на выходы другого устройства.
Аналогично, двоичные состояния, передаваемые второму устройству, передаются на выходы первого устройства. Система телеуправления может использоваться как часть системы безопасности.
Устройство имеет модульную структуру с классом защиты IP50. Кассета шириной 19 " может вместить следующую конфигурацию:
SMT-102 это Модуль Регистрации Перенапряжений Вводов Трансформатора.
Описание модуля находится в группе устройств "Oборудование > Регистраторы помех". [-]

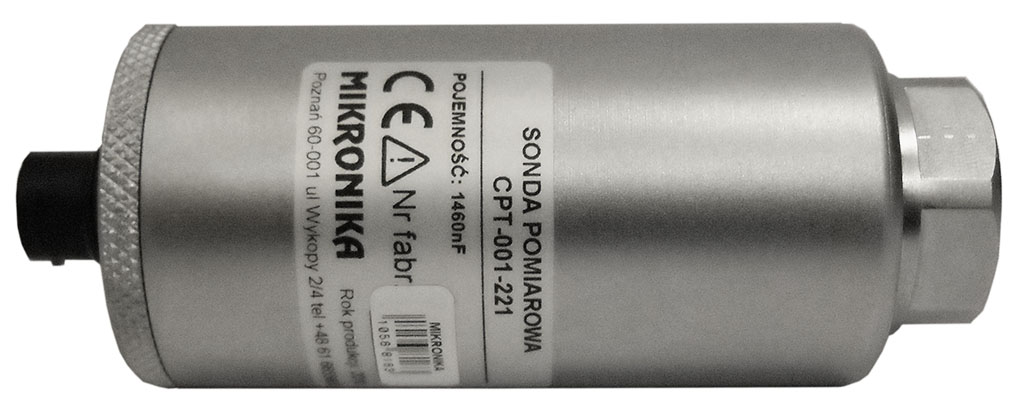

Измерительный зонд CPT-00x предназначен для применения в системах он-лайн мониторинга вводов трансформатора. Зонд вместе с емкостью ввода создает емкостный делитель, который приспосабливает уровень напряжения ввода к входам устройства регистрации SMT-10x. Устройство работает с модулем SMT-10x регистрации перегрузки ввода трансформатора. [-]

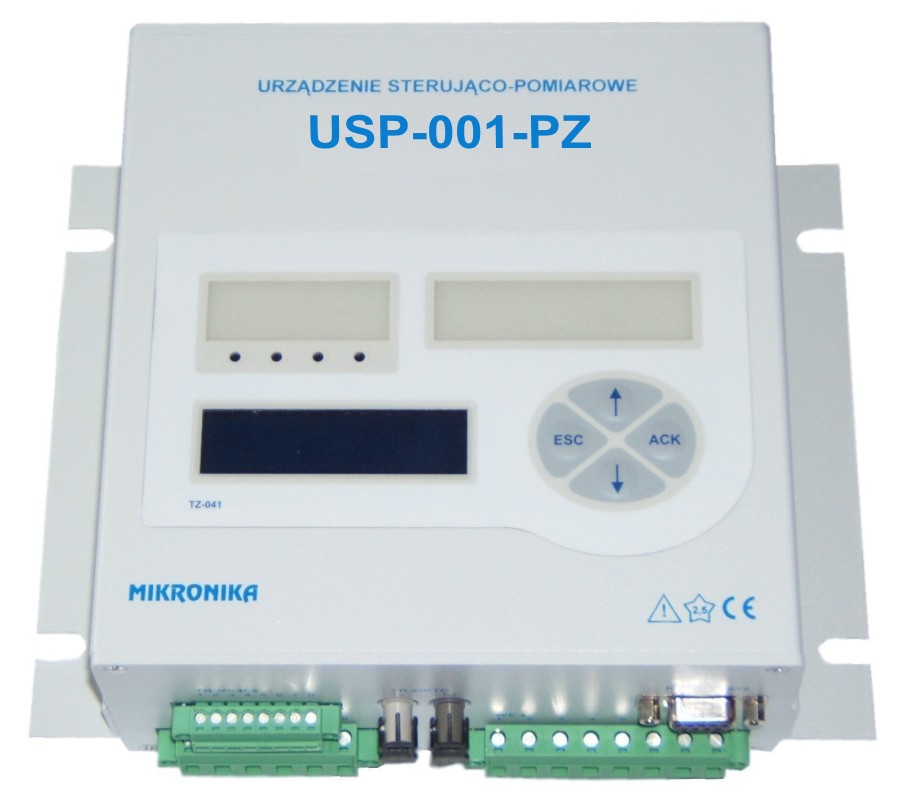

Специализированный преобразователь USP-001-PZ предназначен для контроля работы РПН. Устройство контролирует его состояние и сигнализирует об аномалиях, возникающих в его работе. Дополнительно, модуль регистрирует определенные ранее данные, которые используются во время анализа корректной работы РПН. Эти параметры считываются с устройства локально или удаленно и затем обрабатаваются с помощью внешнего программного обеспечения. Устройство может быть составляющим элементом любой распределенной системы телемеханики, как в энергетическом секторе, так и в любых промышленных инсталляциях. Устройство может работать с системой SYNDIS или с любой другой системой типа SCADA.
Устройство USP-001-PZ оборудовано следующими типами разъемов входов и выходов:
