Графические терминалы

Графические терминалы предназначены для контроля и визуализации данных, которые появляются в процессе автоматики и управления. Это, обычно либо дисплеи с интегрированной сенсорной панелью, либо мультимониторные ЖК-панели, используемые в диспетчерских центрах на различных уровнях.

KWG-002  (терминал оператора)
KWG-1xx  (терминал оператора)
KWG-3xx  (терминал оператора)
PWM-xxx  (панель с несколькими мониторами)
TG-201  (графический терминал)
TO-1S  (терминал оператора)

ЦВЕТ - не рекомендуется к использованию | ЦВЕТ - изготавливаемый модуль/устройство

KWG-002

Не рекомендуется использовать в новых проектах

Терминал KWG-002 разработан как операторский терминал для контроля и локальной визуализации процессов, происходящих в системах автоматики, а также для управления измерительными и исполнительными устройствами. Терминал содержит большой графический дисплей с интегрированной сенсорной панелью и диодной панелью сигнализации. Управление происходит с помощью сенсорной клавиатуры типа «touch screen», размещенной непосредственно над экраном графического дисплея, на котором отображаются данные. Вся структура выполнена в компактном панельном корпусе.

Терминал обслуживается с помощью порта RS-232 или RS-485. Система связи изолирована гальванически от остальной системы, это защищает ее от возможных повреждений в случае возникновения перенапряжения или других помех в коммуникационных каналах.

Терминал KWG-002 может применяться, напр. вместе с контроллером SCB-001. Пример такой версии представлен ниже. [-]

Пример использования терминала KWG-002

KWG-1xx

Не рекомендуется использовать в новых проектах

[заменен на KWG-3xx]

Терминал оператора KWG-1xx содержит большой графический дисплей с интегрированной сенсорной панелью и диодной панелью сигнализации. Терминал может быть установлен удаленно или локально, будучи интегральной частью данного устройства. Терминал оснащен последовательным портом RS-485 или шиной LVDS. Порт RS-485 предназначен для удаленного подключения терминала к контроллеру или другому устройству. В отличие от этого, канал LVDS используется для связи с терминалом, когда он является составной частью другой более крупной системы.

Лицевая панель доступна в нескольких вариантах. Она может иметь разное количество дополнительных кнопок и их расположение, они также могут быть разделены на функциональные группы (управление, квитирование аварийных сигналов и т.д.).

Светодиодная панель сигнализации является частью графического терминала. Она предназначена для визуализации важных состояний в ячейке, таких как сигналы тревоги, сигнализации и неисправности в работе. При возникновении заранее определенного события, загорается соответствующий светодиод. Стандартно, панель содержит 16 светодиодов, которые указывают на состояния ячейки и от 2 до 5 светодиодов состояния устройства.

Пример устройства KWG-102-2

В контроллере ячейки SO-52v11 панель диодной сигнализации вместе с сенсорным экраном создают операторский терминал. Терминал обслуживается в протоколе MODBUS. Используя графический пользовательский интерфейс, можно редактировать, экраны и действия.

В зависимости от области применения , терминал производится в разных вариантах питания. [-]

KWG-3xx

Операторский терминал KWG-3xx содержит большой цветной графический дисплей с интегрированной сенсорной панелью, а также с диодной сигнализацией. Экраны Пользователь может подготовить при помощи инструментов конфигурации. Операторский терминал может работать с разными устройствами. KWG-3xx можно устанавливать удаленно или локально. При локальной установки терминал будет представлять собой интегральную часть данного устройства.

Он оснащен последовательным портом RS-485 и LVDS, а также портом Ethernet. Для удаленного подключения терминала используется порт RS-485 и Ethernet, тогда как шина LVDS используется для связи с терминалом, когда он представляет собой интегральную часть другого устройства.

Лицевая панель доступна в нескольких вариантах. Она может иметь разное количество дополнительных кнопок и их расположение, они также могут быть разделены на функциональные группы (управление, квитирование аварийных сигналов и т.д.) Ethernet также может быть доступным при помощи разных интерфейсов (витая пара, одно- или многомодовое оптоволокно).

Диодная панель сигнализации -это часть графического терминала. Она предназначена для визуализации важных состояний в ячейки, таких как сигналы тревоги, сигнализации или ошибки в работе. При возникновении заранее определенного события, загорается соответствующий светодиод. Стандартно, панель содержит 16 светодиодов, которые указывают на состояния ячейки и от 2 до 5 светодиодов состояния устройства.

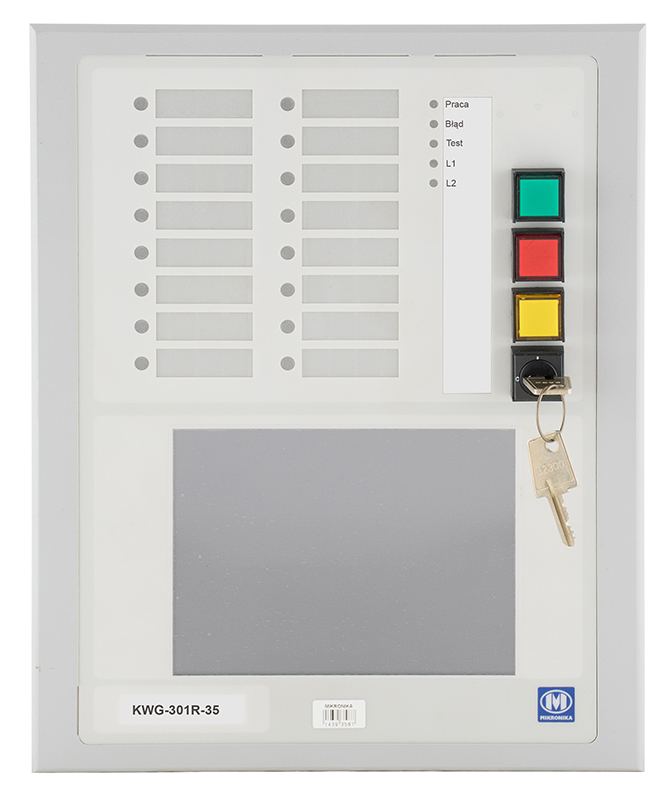

Пример устройства KWG-301R-35

В контроллере ячейки SO-52v11 панель диодной сигнализации вместе с сенсорным экраном создают операторский терминал. Терминал обслуживается в протоколе MODBUS. Терминал KWG-3xx может быть установлен непосредственно в корпусе контроллера или диспетчерской комнате на индикаторной панели.

При необходимости, к контроллеру SO-52v11 можно подключить терминал с сенсорным экраном KWG-3xx, а также одну из нескольких панелей центральной сигнализации. [-]

PWM-xxx

Мультимониторная панель PWM-xxx это решение, являющееся альтернативой для проекторов. Панель может эффективно использоваться во всех видах диспетчерских и контрольных центрах. PWM-xxx обеспечивает:

  • одновременное отображение результатов работы нескольких приложений или процессов, что достаточно практично
  • целостный просмотр больших изображений с высоким разрешением
  • более точное выполнение задач и более эффективную работу, чем на одиночном экране
  • минимизацию количества ошибок

Пользователь самостоятельно выбирает структуру окон и распределяет рабочую область экрана, свободно расширяя и перестраивая окна приложения. Эти свойства особенно важны для работы диспетчера, которая требует быстрого принятия решений, основанных на информации, переданной от разных источников.

Примерная панель ЖК-монитора, состоящая из 6 мониторов 19"

Стандартная панель может состоять из 12 LCD  экранов размером от 15 до 50 дюймов, взаимодействующих с компьютером (оснащенным многоканальными видеокартами и OC MS Windows) или контроллером видеостены. Правильно настроенная панель PWM может работать с любыми операционными системами, например, Microsoft, Apple, Sun, Linux. Функциональный дизайн позволяет легко и эргономично разместить устройство. [-]

TG-201

Устройство TG-201 является сенсорным графическим терминалом, предназначенным для визуализации работы синхронизатора SO-52v11-S. Устройство выполняет функции мониторинга процесса синхронного включения выключателей в ячейках электроэнергетических распределительных устройств. Информация, отображаемая на экране, содержит все самые важные измерения и сигналы синхронизатора, которые необходимы для одно- или трех фазной синхронизации. Считывание данных происходит с помощью интерфейса RS-485 или Ethernet с использованием протокола MODBUS.

Устройство предназначено для работы в сложных условиях окружающей среды (сильное запыление, влажность, электромагнетические помехи).

Терминал TG-201 оснащен несколькими коммуникационными интерфейсами: RS-232, RS-485, USB или Ethernet. Для конфигурации используются порты USB и Ethernet. [-]

Пример устройства TG-201

TO-1S

Операторский терминал TO-1S вместе с оснащением – это специальное решение для системы контроля Argus RV, предназначенное для приложения, требующие высокой надежности. Конструкция терминала включает в себя компьютер с сенсорной панелью, который является устойчивым к условиям окружающей среды, а также содержит гарантированное питание на случай отключения электроэнергии 230В AC, управляемый коммутатор с резервируемым оптоволоконным каналом стандарта Ethernet и оборудование для подключения питания. Вся конструкция помещена в шкафу SWN фирмы ZPAS. [-]

Терминал TO-1S является аппаратной платформой системы ARGUS-RV и был протестирован CNBOP-PIB. Выдан сертификат соответствия № 2975/2014 (прилагается ниже), подтверждающий соответствие техническим требованиям и возможность использования его в строительстве в области мониторинга и контроля систем технической защиты и управления безопасностью объектов. Сертификат также доступен на веб-сайте Telbud SA (//telbud.pl/o-firmie/certyfikaty/).

Пример устройства TO-1S
