SO-52v11-eMTZR

Устройство SO-52v11-eMTZR - это универсальная цифровая защита, с функциями измерений и автоматики электроэнергетических линий средних, высоких и самых высоких напряжений. SO-52v11-eMTZR является не переключаемой, многосистемной, 6-зональной защитой с модулями измерения расстояний и дифзащиты. Устройство оснащено шестью измерительными петлями, три из которых отвечают за замыкание на землю, и три – за межфазное замыкание. Ввиду этого, SO-52v11-eMTZR - это 36-системная защита, содержащая 36 измерительных элементов.

Устройство оснащено графическим терминалом с сенсорным экраном для локальной настройки устройства. Защита SO-52v11-eMTZR содержит встроенный регистратор событий, позволяющий сохранять определенные данные.

Защита SO-52v11-eMTZR содержит следующие модули:

  • MPA (измерительно коммуникационный модуль)
  • MZA (блок питания)
  • MWS (модуль двоичных входов)
  • MSS (модуль управления и сигнализации)
  • KWG (графический терминал)

Измерительно-коммуникационный модуль (MPA) отвечает за выполнение аналоговых измерений и реализацию связи. Стандартно модуль MPA оснащен двумя светодиодными разъемами в одиночной или резервируемой структуре. Также этот модуль содержит 4 быстрых выходов реле высокой мощности, предназначенных для прямого  управления цепями катушек выключателя.

Модуль двоичных входов (MWS) – отвечает за регистрацию событий. Он обнаруживает изменения состояния или насчитывает импульсы. Модуль оснащен максимально 32 двоичными или импульсными входами для входного напряжения 220В DC, 110В DC или 24В DC.

Модуль управления и сигнализации (MSS) отвечает за реализацию управления и сигнализацию. Для этого используется вспомогательное напряжение управления величиной до 220В DC, которое подается на исполнительные цепи с помощью встроенных в модуле реле. Модуль MSS-2xx содержит 12 выходов управления (или сигнализации). Все реле полностью разделены между собой, оба зажима выведены на объектные разъемы, размещенные на внешней стороне модуля.

Блок питания (MZA)  подает постоянное напряжение на все модули устройства.

Терминал (KWG) содержит большой графический экран с интегрированной сенсорной панелью, а также панель диодной сигнализации. [-]

Пример устройства SO-52v11-eMTZR (без терминала KWG)

SO-54SR-101-REK

Контроллер реклоузера SO-54SR-101-REK предназначен для комплексного обслуживания автоматического воздушного выключателя RC 27. Описание устройства находится здесь: "Oборудование > Автоматика для сетей > Решения автоматики для ОРУ".  [-]

SO-54SR-111-REK

Контроллер повторного включения SO-54SR-111-REK предназначен для комплексной работы автоматического автоматического выключателя RC 27. Расширенное описание устройства находится в разделе:
"Oборудование > Автоматика для сетей > Решения автоматики для ОРУ".

SO-54SR-122

Контроллер SO-54SR-122 с функциями автоматизации защиты. Расширенное описание устройства находится в разделе:
"Устройства > Автоматика для сетей > Решения автоматики для ОРУ".

SO-54SR-141

Контроллер ячейки SO-54SR-141 с функциями защиты предназначен для внутреннего выключателя. Контроллер SO-54SR-141 позволяет управлять выключателем удаленно на уровне диспетчерского центра, с помошью системы SCADA, или вручную с помощью кнопок и сенсорного ЖК-экрана. В то же время, благодаря программно встроенной блокировки, обеспечивается безопасность обслуживания, исключая возможность управления в случае несовместимости  выдаваемых команд.

Контроллер предназначен для:

  • работы с помехами в сети СН, вызванных замыканиями на землю и межфазными замыканиями
  • управления выключателем в удаленном и ручном режиме
  • реализации функций телемеханики
  • сбора сигналов
  • взаимодействия с системами телеметрии, телесигнализации и телеуправления

Контроллер SO-54SR-141 установлен в специальном шкафу  управления, который содержит следующие элементы:

  • SO-54SR-141 (контроллер с функциями защиты)
  • графическая ЖК-панель, интегрирована с контроллером SO-54SR-141
  • MSG-61x (модуль связи GPRS/UMTS-APN)
  • аккумуляторная батарея 24B DC с системой зарядки
  • обогреватель и регулятор температуры
  • вентилятор с регулятором (вариативно)
  • кнопки управления сигнализацией состояния положения выключателя
  • кулачковые переключатели (выбор режима работы, ввод/вывод АПВ, работа на линии PPN (вариативно)
  • инсталляционный выключатель
  • предохранитель
  • клеммные колодки

Связь с системами контроля типа SCADA может осуществляться  с использованием радиосвязи разного типа, например GPRS/UMTS-APN, TETRA, CDMA2000, DMR или постоянных каналов.

Контроллер SO-54SR-141 оборудован операторской панелью, которая состоит из графического терминала и сенсорного ЖК-экрана, дополнительного модуля восьмидиодной сигнализации, а также кнопок ВКЛ/ВЫКЛ. Связь с контроллером может бать как через графическую панель, так и с помощью специализированной программы, предназначенной для настройки функций защиты, просмотра и изменений настроек, состояний входов и выходов, а также считывания измерений. [-]

Пример передней и задней части устройства SO-54SR-141

SO-54SR-301

Контроллер SO-54SR-301 предназначен для обслуживания воздушных разъединителей, работающих в магистральных линиях или отходящих линиях сети CH. Устройство выполняет функции защитной автоматики, реализуя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и обмена данными, а также регистратора событий и помех.

SO-54SR-301 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный блок имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • канал 1-Wire
  • канал RS-232 для локальной диагностики
  • 1 модемная система для передачи данных по GPRS/UMTS/LTE

Встроенный модем оснащен двойным слотом для SIM-карт, что позволяет осуществлять дистанционное тестирование и контроль в сетях двух разных операторов.

Аналоговый измерительный блок способен измерять:

  • 3 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 4 тока (3 фазовых токов и тока 3I0 от из системы Холмгрина с помощью токовых реле)

Блок дискретных входов/выходов имеет следующие возможности:

  • 16 входов для сбора статусов с объекта
  • 4 бинарных выхода управления

В стандартной комплектации контроллер SO-54SR-301 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается параллельный обмен данными с системой SCADA в сетях TETRA и GPRS/UMTS/LTE-APN.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-301

SO-54SR-321

Устройство SO-54SR-321 предназначено для обслуживания воздушных разъединителей, работающих в магистральных линиях или на выходах сетей CH и внутренних разъединителей, работающих на подстанциях CH/НН. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и связи, а также регистратора событий и помех.

SO-54SR-321 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 x канал 1-Wire
  • 1 x канал RS-232 для локальной диагностики
  • 1 модемная система для передачи данных по GPRS/UMTS/LTE

Встроенный модем оснащен двойным слотом для SIM-карт, что позволяет осуществлять дистанционное тестирование и контроль в сетях двух разных операторов.

Аналоговый измерительный блок способен измерять:

  • 3 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 4 тока (с использованием катушек Роговского с коэффициентом обработки 1мВ/1 A)

Блок дискретных входов/выходов имеет следующие возможности:

  • 16 входов для сбора статусов с объекта
  • 4 аналоговых выхода для управления

В стандартной комплектации контроллер SO-54SR-321 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается параллельный обмен данными с системой SCADA в сетях TETRA и GPRS/UMTS/LTE-APN.

Устройство подходит для установки на DIN-рейку 35 мм. [-]

Пример устройства SO-54SR-321

SO-54SR-321-WL

Контроллер SO-54SR-321-WL предназначен для комплексного обслуживания воздушных и внутренних блоков управления выключателями. Устройство объединяет функции измерения, защиты, автоматизации, управления, телемеханики, многоканального регистратора помех и регистратора событий.

SO-54SR-321-WL состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных вводов/выводов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1x Ethernet 10/100TP
  • 2 канала RS-485
  • 1 x канал 1-Wire
  • 1 x канал RS-232 для локальной диагностики
  • 1 модемная система для передачи данных по GSM/GPRS/EDGE/HSPA+/UMTS/LTE

Встроенный модем оснащен двойным слотом для SIM-карт, что позволяет осуществлять дистанционное тестирование и контроль в сетях двух разных операторов.

Аналоговый измерительный блок способен измерять:

  • 3 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 3 тока (с помощью катушек Роговского с коэффициентом обработки 1 мВ/1А ли 1,8 75мВ/1А или датчика тока с коэффициентом обработки 0,75 мВ/1A – в зависимости от версии)

Блок дискретных входов/выходов имеет следующие возможности:

  • 16 входов для сбора статусов с объекта
  • 4 аналоговых выхода для управления

В стандартной комплектации контроллер SO-54SR-321-WL совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается параллельный обмен данными с системой SCADA в сетях TETRA и GPRS/UMTS/LTE-APN.

К контроллеру, с помощью последовательного интерфейса RS-485, можно подключить внешнюю панель оператора в виде графического терминала с сенсорным ЖК-экраном.

Регистратор событий – это журнал, доступный из программы настройки pConfig и диспетчерской системы. Все события, связанные с контролируемым объектом, записываются в журнал.

Регистратором аварийных событий позволяет записывать осциллограммы аналоговых значений, как измеряемые, так и рассчитанные, дискретные состояния вводов и выводов, а также внутренние состояния самого контроллера. Регистратор аварийных событий может срабатывать от возбуждения или срабатывания каждого из элементов защиты и включения переключателя.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-321-WL

SO-54SR-351

Контроллер SO-54SR-351 предназначен для обслуживания трансформаторных станций и кабельных разъемов CH/НН. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий. Кроме того, он сочетает в себе функции измерения, управления и связи, а также функции регистратора событий и помех.

SO-54SR-351 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 1 Ethernet 100Base-TX
  • 1x канал RS-485
  • 1 x канал RS-232 для локальной диагностики

Аналоговый измерительный блок способен измерять:

  • 3 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 3 тока (с использованием катушек Роговского с коэффициентом обработки 1мВ/1 A)

Блок дискретных входов имеет следующие возможности:

  • 16 входов для сбора статусов с объекта

В стандартной комплектации контроллер SO-54SR-351 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается связь с системой SCADA.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-351

SO-54SR-401

Контроллер SO-54SR-401 предназначен для обслуживания воздушных разъединителей, работающих в магистральных линиях или на выходах сетей CH и внутренних разъединителей, работающих на подстанциях CH/НН. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и связи, а также регистратора событий и помех.

SO-54SR-401 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 канал 1-Wire
  • 1 канал RS-232 для локальной диагностики
  • 1 модемная система для передачи данных по GPRS/UMTS/LTE

Встроенный модем оснащен двойным слотом для SIM-карт, что позволяет осуществлять дистанционное тестирование и контроль в сетях двух разных операторов.

Аналоговый измерительный блок способен измерять:

  • 6 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 8 тока (с помощью измерительных трансформаторов тока со вторичной стороной 1A)

Блок двоичных вводов/выводов имеет следующие возможности:

  • 32 входов для сбора статусов с объекта
  • 8 выхода для управления

В стандартной комплектации контроллер SO-54SR-401 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается параллельный обмен данными с системой SCADA в сетях TETRA и GPRS/UMTS/LTE-APN.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-401

SO-54SR-421

Контроллер SO-54SR-421 предназначен для использования с воздушными и внутренними разъединителями СН, станциями СН/НН, а также независимыми сигнализаторами короткого замыкания. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерений, управления и передачи данных, а также регистратора событий и помех.

SO-54SR-421 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 канал 1-Wire
  • 1 канал RS-232 для локальной диагностики
  • 1 модемная система для передачи данных по GPRS/UMTS/LTE

Встроенный модем оснащен двойным слотом для SIM-карт, что позволяет осуществлять дистанционное тестирование и контроль в сетях двух разных операторов.

Аналоговый измерительный блок способен измерять:

  • 6 напряжений (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 8 токов (с использованием катушек Роговского с коэффициентом обработки 1мВ/1 A)

Блока дискретных входов/выходов имеет следующие возможности:

  • 32 входа для сбора статусов с объекта
  • 8 выходов для реализации управления

В стандартной комплектации контроллер SO-54SR-421 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается параллельный обмен данными с системой SCADA в сетях TETRA и GPRS/UMTS/LTE-APN.

Устройство подходит для установки на DIN-рейку 35 мм.   [-]

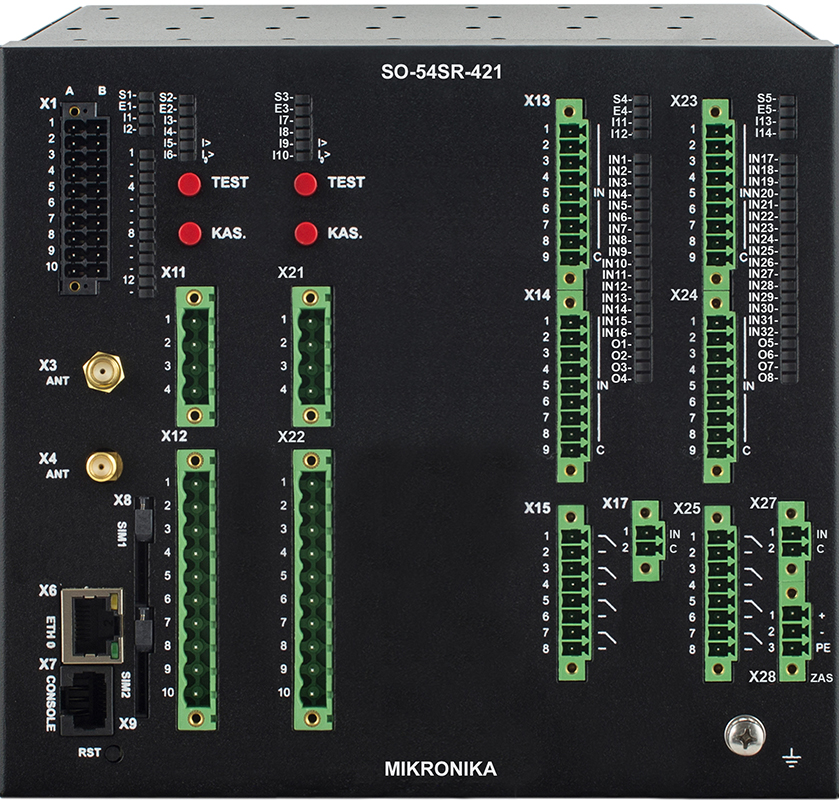

Przykładowe urządzenie SO-54SR-421

SO-54SR-424

Контроллер SO-54SR-424 предназначен для использования с воздушными и внутренними разъединителями СН, станциями СН/НН, а также независимыми сигнализаторами коротких замыканий. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и связи, а также регистратора событий и помех.

SO-54SR-424 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный блок имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 канал 1-Wire
  • 1 канал RS-232 для локальной диагностики

Аналоговый измерительный блок способен измерять:

  • 6 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 6 тока (с использованием катушек Роговского с коэффициентом обработки 1мВ/1A)

Блок двоичных вводов/выводов имеет следующие возможности:

  • 48 входов для сбора статусов с объекта
  • 12 выхода для управления

В стандартной комплектации контроллер SO-54SR-424 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается связь с системой SCADA.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-424

SO-54SR-501

Контроллер SO-54SR-501 предназначен для обслуживания воздушных разъединителей, работающих в магистральных линиях или на выходах сетей CH и внутренних разъединителей, работающих на подстанциях CH/НН. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и связи, а также регистратора событий и помех.

SO-54SR-501 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных вводов/выводов и блока питания.

Центральный блок имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 канал 1-Wire
  • 1 канал RS-232 для локальной диагностики

Аналоговый измерительный блок способен измерять:

  • 9 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 12 тока (с помощью измерительных трансформаторов тока со вторичной стороной 1A)

Блока дискретных вводов/выводов имеет следующие возможности:

  • 48 входов для сбора статусов с объекта
  • 12 выхода для управления

В стандартной комплектации контроллер SO-54SR-501 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается связь с системой SCADA.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-501

SO-54SR-521

Контроллер SO-54SR-521 предназначен для использования с воздушными и внутренними разъединителями СН, станциями СН/НН, а также независимыми сигнальными устройствами короткого замыкания. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и связи, а также регистратора событий и помех.

SO-54SR-521 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 канал 1-Wire
  • модем 4G
  • 1 канал RS-232 для локальной диагностики

Аналоговый измерительный блок способен измерять:

  • 9 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 9 токов (с помощью катушек Роговского с коэффициентом обработки 1 мВ/1А ли 1,8 75мВ/1А или датчика тока с коэффициентом обработки 0,75 мВ/1A – в зависимости от версии)

Блок двоичных вводов/выводов имеет следующие возможности:

  • 48 входов для сбора статусов с объекта
  • 12 выходов для реализации управления

В стандартной комплектации контроллер SO-54SR-521 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается связь с системой SCADA.

Устройство подходит для установки на DIN-рейку 35 мм.  [-]

Пример устройства SO-54SR-521

SO-54SR-524

Контроллер SO-54SR-524 предназначен для использования с воздушными и внутренними разъединителями СН, станциями СН/НН, а также независимыми сигнальными устройствами короткого замыкания. Устройство работает как устройство защитной автоматики, выполняя задачи сигнализатора коротких замыканий или секционалайзера. Кроме того, оно сочетает в себе функции измерения, управления и связи, а также регистратора событий и помех.

SO-54SR-524 состоит из модуля центрального процессора, модуля аналоговых измерений, блока дискретных входов/выходов и блока питания.

Центральный процессор имеет несколько каналов передачи данных:

  • 2 канала RS-232
  • 1 Ethernet 100Base-TX
  • 2 канала RS-485 или 1 канал RS-422
  • 1 канал RS-232 для локальной диагностики
  • 1 канал 1-Wire – если он предусмотрен версией контроллера

Аналоговый измерительный блок способен измерять:

  • 9 напряжения (через делители напряжения, измерительные трансформаторы напряжения или датчики напряжения – в зависимости от версии исполнения)
  • 9 токов (с использованием катушек Роговского с коэффициентом обработки 1мВ/1 A)

Блок дискретных входов/выходов имеет следующие возможности:

  • 64 входа для сбора статусов с объекта
  • 16 выходов для реализации управления

В стандартной комплектации контроллер SO-54SR-524 совместим с системой TETRA. Внешний радиотерминал системы TETRA может быть подключен к контроллеру в стандартной комплектации через последовательный порт или сеть Ethernet, в зависимости от оснащения терминала. В этом случае обеспечивается обмен данными с системой SCADA.

Устройство подходит для установки на DIN-рейку 35 мм. [-]

Przykładowe urządzenie SO-54SR-524

APZ-20

APZ-20 представляет собой анализатор и указатель прохождения тока короткого замыкания. Предназначен для использования в сети Smart Grid. Устанавливается в выбранных точках сети СН – это автономная система обнаружения токов короткого замыкания. Работает на основе системы измерения трех токов и трех фазовых напряжений. APZ-20 взаимодействует с модулями FDIR. Его можно устанавливать на столбы, где нет разъединителей, например, на отходящих линиях СН. В состав сигнализатора APZ-20 входят:

  • измерительный датчик SP-1
  • контроллер SO-54SR-301, встроенный в шкаф управления с гарантированным источником питания
  • трансформатор СН/НН
  • ограничители перенапряжения СН
  • монтажная конструкция на любую опору СН

APZ-20 также может использоваться в качестве элемента модернизации объекта с разъединителем с управлением по радиоканалу, не оснащенным системой обнаружения прохождения токов короткого замыкания. Ключевым элементом комплекта APZ-20 является SO-54SR-301, в котором интегрированы функции измерения, телемеханики и защитной автоматики. Он имеет четыре комплекта настроек и многоканальный регистратор аварийных событий. Связь с системой SCADA осуществляется с использованием любой сети –GPRS/UMTS/LTE-APN по стандартным протоколам связи. Модем 2G/3G/4G является неотъемлемой частью контроллера. Контроллер также предназначен для подключения внешнего терминала TETRA, для которого предусмотрено пространство и питание в шкафу управления. В этом случае контроллер одновременно обеспечивает параллельный обмен данными с системой SCADA в сетях TETRA, а также GPRS/UMTS/LTE-APN.

Контроллер обнаруживает замыкание между фазами и на землю в сетях с различной организацией нейтральной точки:

  • компенсированная нейтраль с автоматикой управления шунтирующим резистором для создания активной составляющей тока
  • с нейтральной точкой, заземленной через резисторс
  • изолированной нейтральной точкой

Обнаружение коротких замыканий между фазами и на землю происходит на основе измерений:

  • трех напряжений с использованием резистивных делителей напряжения, на основании этих значений определяется напряжение 3U0
  • трех фазовых токов от токовых реле и тока 3I0, получаемого по измерениям по схеме Холмгрина  [-]
Измерительный датчик SP-1 и контрольный шкаф с контроллером SO-54SR-301

Узнай больше о продуктах

    Наши клиенты

    MIKRONIKA sp. z o.o.

    MIKRONIKA sp. z o.o.

    magnifiercrossmenu linkedin facebook pinterest youtube rss twitter instagram facebook-blank rss-blank linkedin-blank pinterest youtube twitter instagram
