APZ-20

APZ-20 - это индикатор тока короткого замыкания и анализатор. Расширенное описание устройства можно найти в группе:
"Oборудование > Автоматика подстанции > Защиты СН"

SO-52v21

Описание устройства находится в группе:
"Oборудование > Автоматика подстанции > Kонтроллеры"

SO-52v21-AUT

Предназначен для обслуживания внутренних и воздушных выключателей напряжения СН. Он объединяет функции измерений, управления, телемеханики, сигнализатора КЗ, устройства секционирования и многоканального регистратора помех. Контроллер имеет две аппаратные и функциональные версии.

Конфигурация 1 – с модулями „mAI-32-31”, позволяющими реализовать в одном контроллере функции трех сигнализаторов КЗ или устройств секционирования и обслуживать несколько КА СН:

  • mCU-02-05 (центральный процессор с модемом 3G)
  • mPS-11-91 (блок питания 24В DC)
  • mBM-48-21 (модуль16 входов и 6 выходов двоичных)
  • mAI-32-31 (модуль аналоговых входов, 1 вход напряжения, 4 входа тока)

Конфигурация 2 – с модулем „mCA-01-01”, позволяющими реализовать в одном контроллере функции одного сигнализатора КЗ или устройства секционирования и обслуживать несколько КА СН:

  • mCA-01-01 (центральный процессор с модемом 3G и аналоговыми входами – 3 входа напряжения, 4 входа тока)
  • mPS-11-91 (блок питания 24В DC)
  • mBM-48-21 (модуль 16 входов и 6 выходов двоичных)

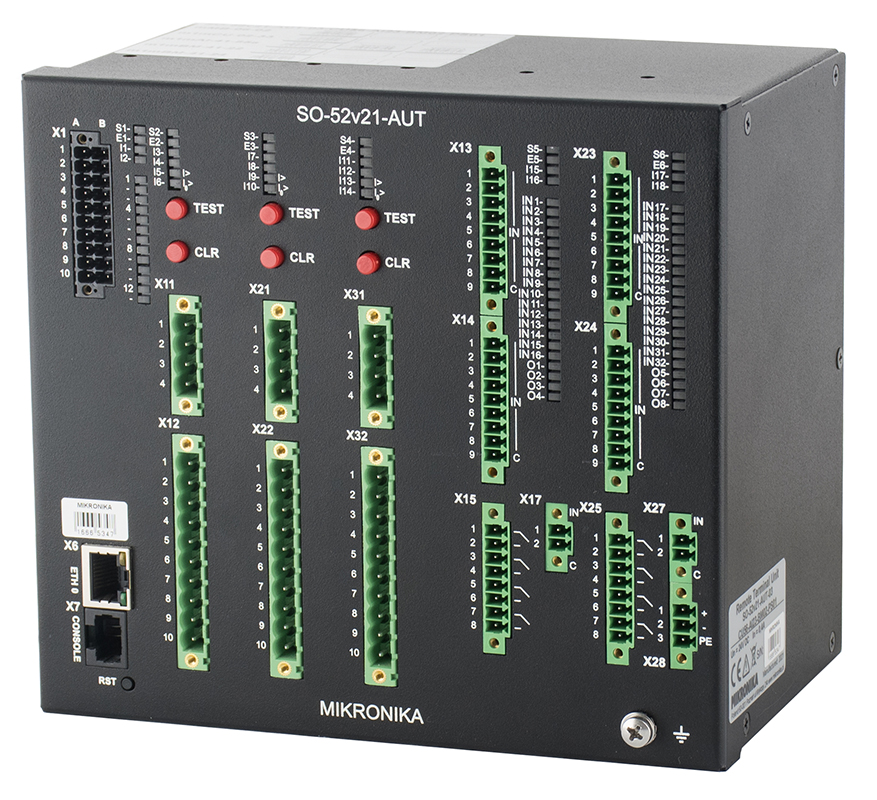

Пример устройства SO-52v21-AUT

SO-54SR-101-REK

Контроллер реклоузера SO-54SR-101-REK предназначен для комплексного обслуживания автоматического воздушного выключателя THO-RC 27, GVR или другие. Он обладает функциями измерения, защиты, управления, телемеханики, автоматики, многоканального регистратора помех. Контроллер выполнен в специальном панельном корпусе и встроен в шкаф управления, предназначенного для выключателя RC 27. Шкаф управления состоит из:

  • SO-54SR-101-REK (контроллера реклоузера с функциями защиты)
  • IPR-002 (измерительного интерфейса)
  • MSG-610 или MSG-411 (модуля связи GPRS-APN)
  • аккумулятора 24В DC вместе с системой питания и зарядки
  • кнопок локального управления
  • сигнализации состояния положения выключателя в виде диодов
  • кулачкового переключателя (выбор режима работы, включения – выключение АПВ, работы на линии)
  • инсталляционных выключателей
  • предохранителей
  • клеммной колодки
  • нагревателей с регулятором температуры
Пример устройства SO-54SR-101-REK

Контроллер реклоузера SO-54SR-101-REK оснащен операторской панелью сграфическим сенсорным ЖК- экраном , модуль 8-диодной сигнализации, а также кнопками ВКЛ/ВЫКЛ. Дополнительно на панели может быть переключатель режима работы ЛОКАЛЬНАЯ/УДАЛЕННАЯ.

Связь с контроллером может осуществляться, как через операторскую панель, так и через специальную программу, для настройки функций защиты, просмотра настроек, состояния входов и выходов и считывания измерений. Благодаря специализированному программному обеспечению, контроллер поддерживает локальную и удаленную связь.

Контроллер имеет:

  • 16 двоичных входов 24В постоянного тока
  • 12 аналоговых входов для измерения напряжения 0÷5В
  • 4 управляющих выхода 5A/230V AC или 0,25A/20V DC

Контроллер реклоузера SO-54SR-101-REK также оснащен встроенной программной блокировкой, которая исключает возможность локального или удаленного управления, в случае возникновения взаимоисключаемости выдаваемых команд, обеспечивая тем самым безопасность операции.

Внутренний журнал событий, который записывается в памяти контроллера, дает возможность в офф-лайн режиме установить причины выключения и реакции контроллера, а также взаимодействующих с ним остальных внешних устройств с точностью 1 мс. Многоканальный регистратор помех позволяет анализировать аварийные состояния и причины их возникновения, и тем самым повышая надежность системы.

SO-54SR-101-AUT

Контроллер SO-54SR-101-AUT с функцией упрощенной автоматики предназначен для обслуживания воздушных выключателей типа THO. Объединяет в себе такие функции, как: измерения, управления, упрощенная автоматика, телемеханика, функции многоканального регистратора помех. Контроллер выполнен в отдельном панельном корпусе и встроенный в шкаф телемеханики. Целый комплекс управления состоит из:

  • SO-54SR-101-AUT (контроллера с функциями упрощенной автоматики)
  • IPR-004 (измерительный интерфейс)
  • MSG-610 (модуль связи 3G)
  • аккумулятора 24В DC вместе с системой питания и зарядки
  • кнопок локального управления
  • сигнализации состояния положения выключателя в виде диодов
  • кулачкового переключателя (выбор режима работы)
  • инсталляционных выключателей
  • предохранителей
  • клеммной колодки
  • нагревателей с регулятором температуры

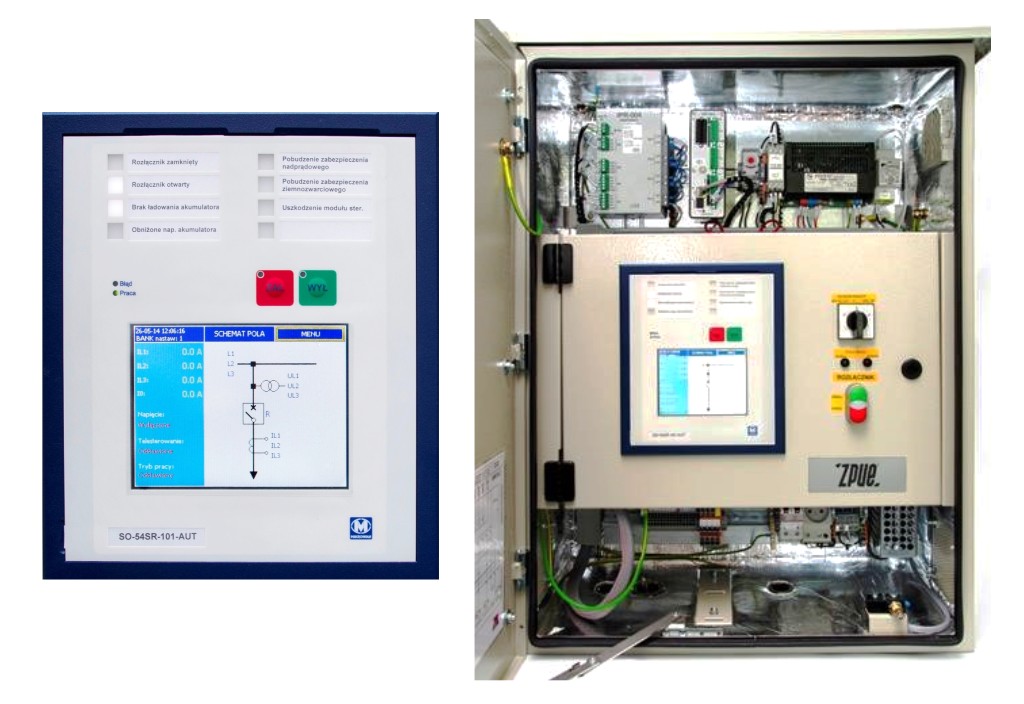

Пример устройства SO-54SR-101-AUT (слева) и строение шкафа телемеханики

Контроллер SO-54SR-101-AUT оснащен панелью оператора с сенсорным ЖК-дисплеем, модуля из 8 сигнальных диодов и кнопки ВКЛ/ВЫКЛ. Кроме того, панель может быть оборудована местной и удаленной рабочей станцией. Связь с контроллером может выполняться как через панель оператора, так и через специальную программу, используемую для настройки функций защиты, просмотра настроек, состояния входов и выходов и считывания измерений. Связь с контроллером, благодаря специализированному программному обеспечению, может происходить локально или удаленно.

Внутренний журнал событий, который сохраняется в памяти контроллера, дает возможность в офф-лайн режиме установить причины выключения и других реакции контроллера, а также взаимодействующих с ним остальных внешних устройств с точностью в 1мс. Многоканальный регистратор помех позволяет анализировать аварийные состояния и причины их возникновения, и тем самым повышает надежность системы. [-]

SO-54SR-111-REK

Контроллер SO-54SR-111-REK имеет функции защиты, измерения, управления, телемеханики, автоматики и многоканального регистратора событий и предназначен для управления автоматическим воздушным выключателем реклоузера THO-RC27. Контроллер встроен в блок управления SRC-1, предназначенный для выключателя THO-RS27. Контроллер SO-54SR-111-REK имеет отдельный панельный корпус. Он оснащен панелью оператора, состоящей из графического терминала с сенсорным ЖК-экраном, модуля из 8 сигнальных диодов, которым можно назначить любой двоичный сигнал от базы контроллера, контрольных индикаторов «Работа» и «Ошибка», а также кнопок ВКЛ./ВЫКЛ.

Контроллер SO-54SR-111-REK имеет следующие четыре интерфейса передачи данных:

  • интерфейс RS-232
  • интерфейс RS-485
  • последовательный канал к многомодовому оптоволокну 650 мкм или 820 мкм
  • Ethernet 10/100Base-TX

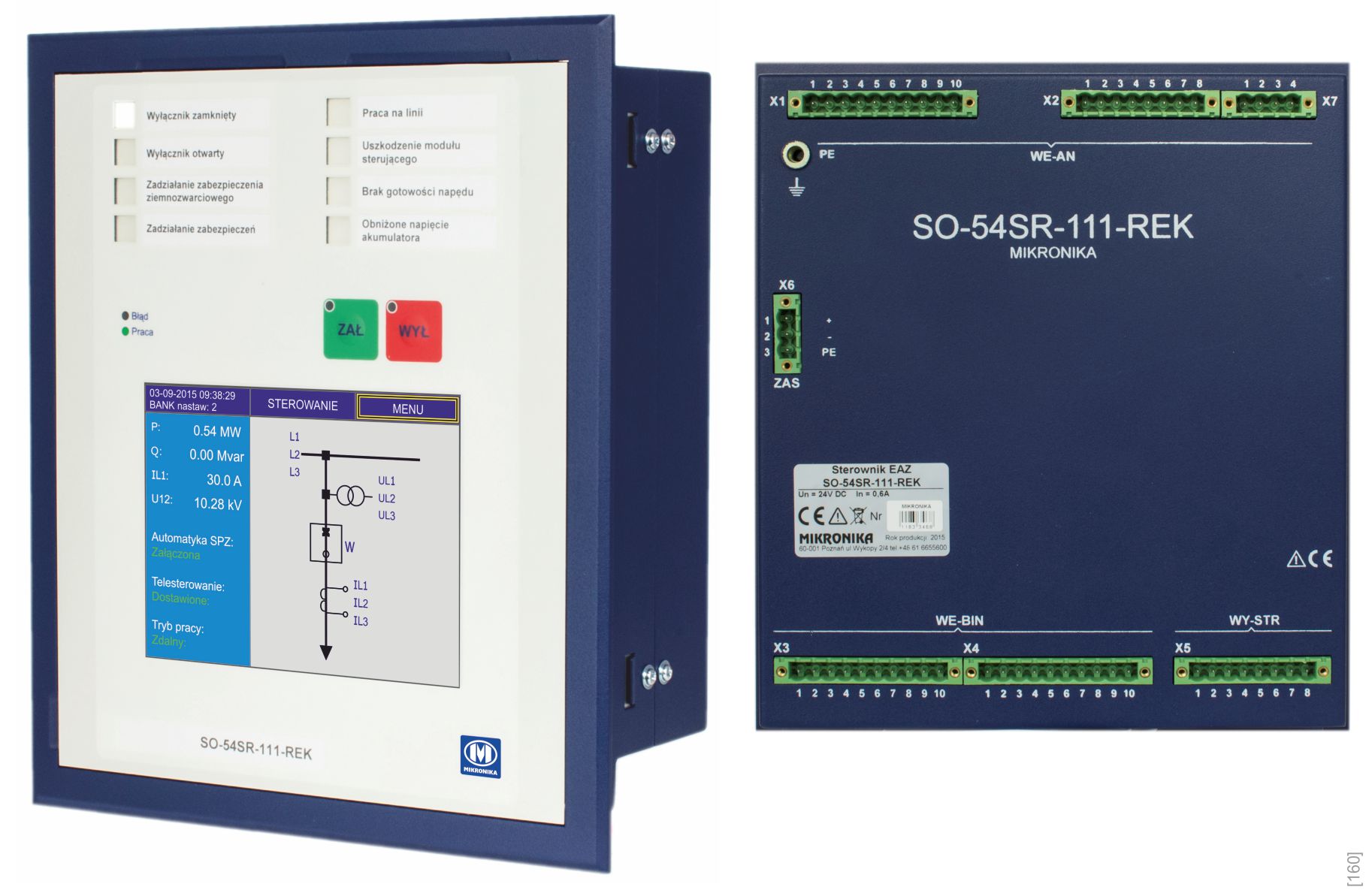

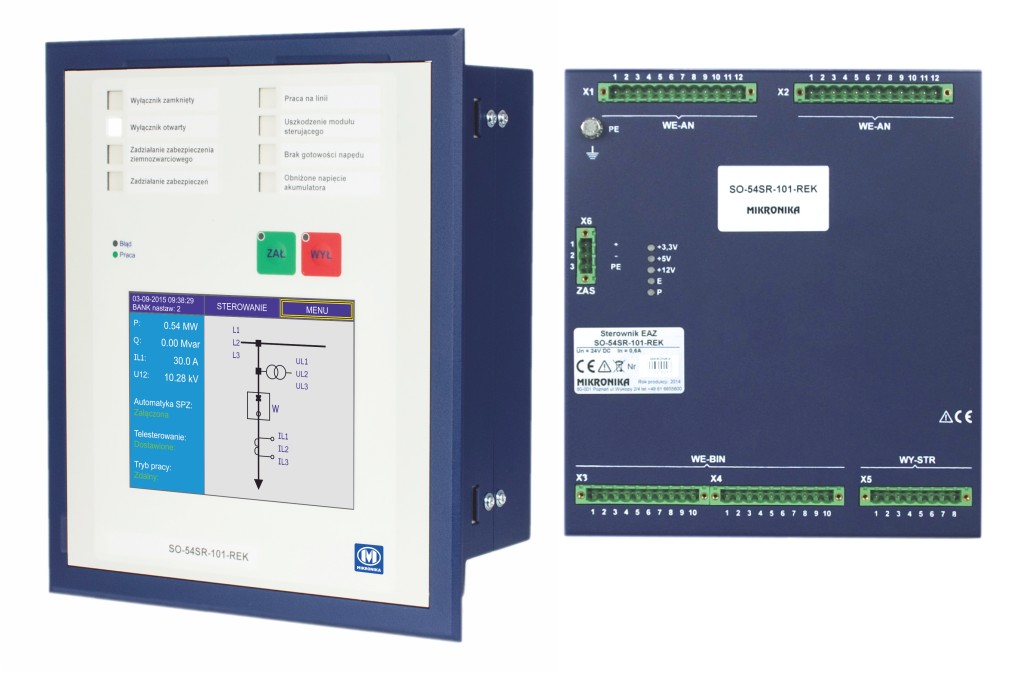

Пример устройства SO-54SR-111-REK (с левой панель оператора)
и задней панели устройства с интерфейсами

Контроллер оснащен многоканальным регистратором аварийных событий, позволяющим записывать осциллограммы аналоговых значений, как измеряемые, так и рассчитанные, дискретные состояния вводов и выводов, а также внутренние состояния самого контроллера. Регистратор аварийных событий контроллера может срабатывать от возбуждения, срабатывания или сигнализации каждого из элементов защиты и от включения выключателя.

Контроллер имеет следующие ресурсы:

  • 3 аналоговых входа для измерения тока от катушек Роговского
  • 6 аналоговых входов для измерения напряжения
  • 16 дискретных входов – 24 В пост. тока
  • 4 выхода управления – 8A/24 В пост. тока или 0,25A/220В пост. тока

Настройка устройства выполняется с помощью специальной программы pConfig. В дополнение к конфигурации программное обеспечение позволяет просматривать рабочее состояние, базу данных дискретных состояний и измерений, просматривать журнал событий и регистратор аварийных событий.

SO-54SR-122

Контроллер SO-54SR-122 с функциями защитной автоматики предназначен для комплексного обслуживания блоков управления воздушных и внутренних выключателей различных типов, работающих в сети СН. Контроллер объединяет функции измерения, защиты, автоматики, управления, телемеханики, многоканального регистратором аварийных событий и регистратора событий. Контроллер SO-54SR-122 имеет отдельный панельный корпус. Он оснащен панелью оператора, состоящей из графического терминала с сенсорным ЖК-экраном, модуля из 8 сигнальных диодов, которым можно назначить любой двоичный сигнал от базы контроллера, контрольных индикаторов «Работа» и «Ошибка», а также кнопок ВКЛ./ВЫКЛ.

Контроллер SO-54SR-122, в зависимости от версии сборки, имеет следующие интерфейсы передачи данных:

  • 2 x интерфейс RS-232
  • 2 канала RS-485 или 1 канал RS-422
  • 1-Wire (один канал)
  • Ethernet 10/100Base-TX
  • модем 4G
  • канал локальной диагностики – RS-232

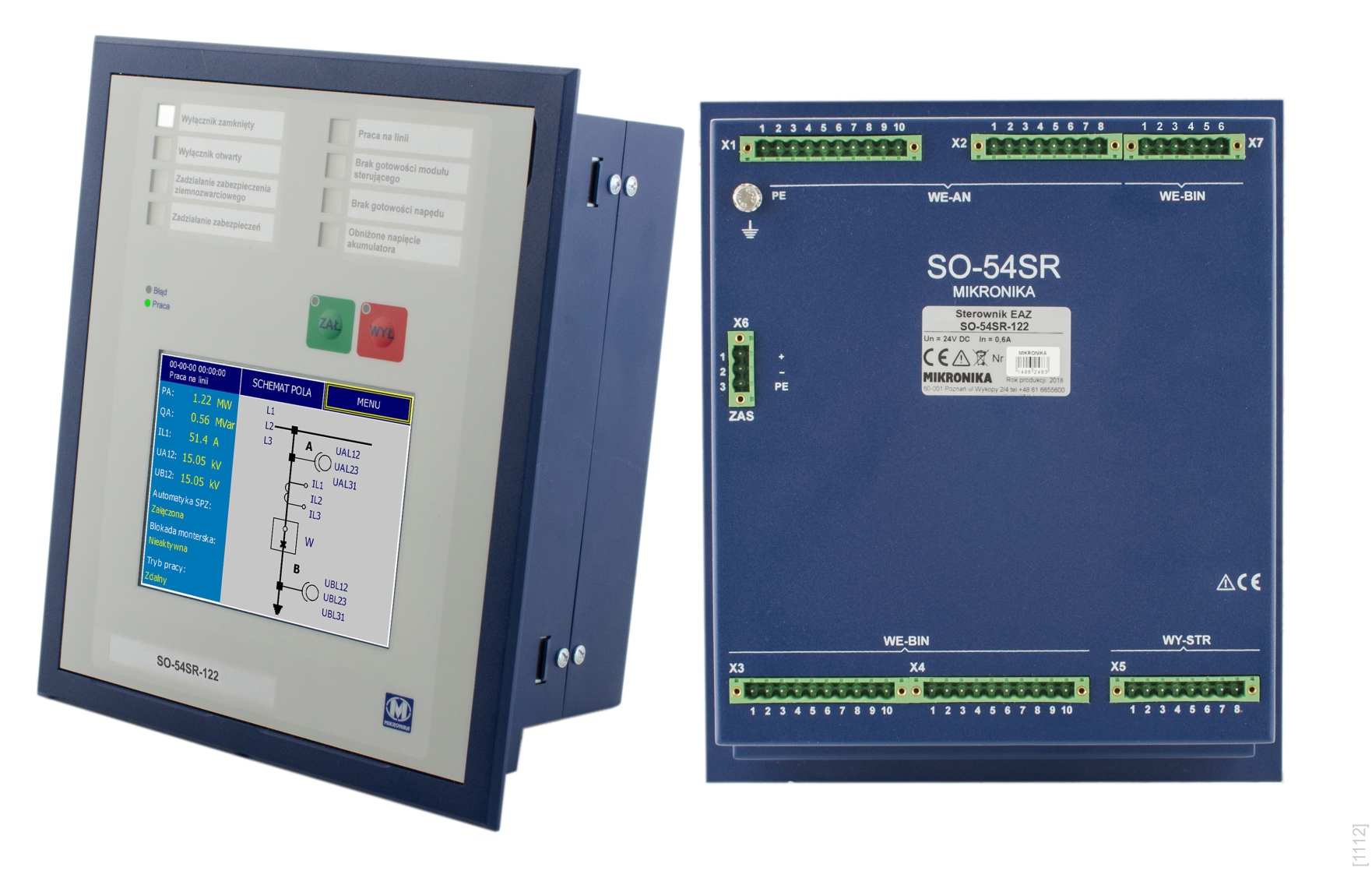

Пример устройства SO-54SR-122 (с левой панель оператора)
и задней панели устройства с интерфейсами

Измерения напряжений, в зависимости от версии контроллера, могут выполняться с помощью делителей напряжения, трансформаторов напряжения или датчиков напряжения. Измерение токов, в зависимости от версии контроллера, может выполняться с помощью катушек Роговского с различными коэффициентами обработки или датчиком тока.

Контроллер имеет следующие ресурсы:

  • 3 аналоговых входа для измерения тока от катушек Роговского
  • 6 аналоговых входов для измерения напряжения
  • 20 бинарных входа – 24 В пост. тока
  • 4 выхода управления – 8A/24 В пост. тока, 0,25A/220В пост. тока

Дискретные выходы предназначены для получения сигналов номинального напряжения 24 В пост. тока от цепей и устройств, обычно используемых в приложениях Smart Grid. Дискретные выходы обычно предназначены для управления в системах управления с питанием 24 в пост. тока. После согласования с производителем дискретные входы/выходы могут быть подготовлены для работы с другими напряжениями.

Контроллер оснащен многоканальным регистратором аварийных событий, позволяющим записывать осциллограммы аналоговых значений, как измеряемые, так и рассчитанные, дискретные состояния вводов и выводов, а также внутренние состояния самого контроллера. Регистратор аварийных событий может срабатывать от возбуждения или срабатывания каждого из элементов защиты и от включения выключателя. [-]

SO-54SR-141 – контроллер присоединения с функциями защит

Контроллер ячейки с функциями защиты SO-54SR-141 для выключателя, инстраллируемого внутри помещений, предназначен для:
  • Исключения помех в сети СН, вызванных КЗ на землю и многофазными КЗ
  • Управления выключателем в удаленном или локальном режиме
  • Реализации функций телемеханики
  • Концентрация сигналов
  • Взаимодействие с системами телеметрии, телесигнализации, телеуправления

...подробнее об устройстве здесь: Устройства > Автоматика подстанции > Защиты СН

SO-54SR-301

Контроллер SO-54SR-301 выполняет необходимые функции телемеханики и функции защиты для устройства сигнализации и анализатора напряжения короткого замыкания в объеме считывания двоичных входов, измерений тока, фазных напряжений и обнаружения короткого замыкания в линии CH. Состояния всех входов, значений измерений и сигнализации о неисправности отправляются по событию или могут циклически считываться системой контроля SCADA. []

... подробнее о контроллере можно найти в разделе: Устройства > Автоматика подстанции > Защиты СН

SO-54SR-321 - телемеханический контроллер с функциями безопасности

Контроллер SO-54SR-321 выполняет необходимые телемеханические функции и функции защиты для устройства сигнализации и анализатора короткого замыкания в объеме считывания двоичных входов, измерений тока, фазных напряжений и обнаружения коротких замыканий в линии CH. Состояния всех входов, значений измерений и сигнализации о неисправности отправляются по событию или могут циклически считываться системой контроля SCADA. []

... подробнее о контроллере можно найти в разделе: Устройства > Автоматика подстанции > Защиты СН

USP-120-3 - объектный контроллер Smart Grid

Не рекомендуется использовать в новых проектах
Заменен на: USP-140

Объектный контроллер USP-120-3 создан для реализации функций телемеханики в технологии Smart Grid. Он собирает состояния и управляет объектами и устройствамив глубине электроэнергетической сети. Контроллер может быть установлен в шкафах приводов воздушных выключателей СН, как элемент распределенного комплекса телеуправления и телесигнализации.

Контроллер USP-120-3 предназначен для монтажа на шине DIN 35 мм. Все интерфейсы доступны на лицевой панели корпуса. Основным компонентом контроллера USP-120-3 является высокопроизводительный центральный двухъядерный процессор. Все записи, связанные с функционированием контроллера, состоянием передачи, диагностикой, находятся в журнале событий. USP-120-3 содержит следующие ресурсы связи:

  • 1x порт Ethernet TP10/100
  • 2x интерфейс RS-232
  • 2x интерфейс RS-485
  • 1x канал интерфейса 1-Wire
  • 1x интерфейс RS-232 сервисный (предназначен для диагностики)

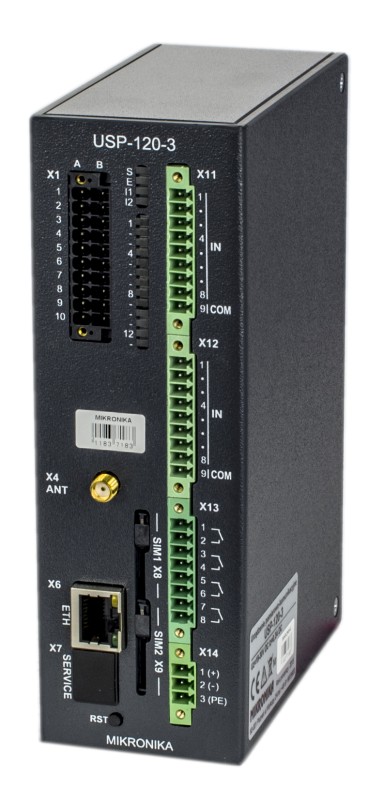

Пример устройства USP-120-3

SO-54SR-901 - телемеханический контроллер

Объектный контроллер SO-54SR-901 предназначен для реализации функций телеметрии, вытекающих из потребностей технологии Smart Grid, включая сбор сигналов, управление и связь с другими устройствами. В частности, контроллер может работать в составе распределенных блоков телесигнализации и телеуправления, устанавливаемых в шкафах приводов ВЛ и шкафах телемеханики на станциях СН/НН.

...текст в подготовке

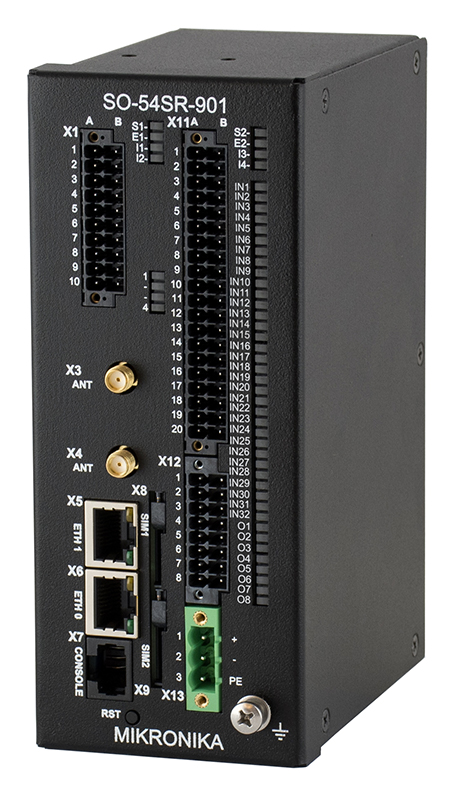

Пример устройства USP-901

SO-54SR-902 - контроллер объектный

Контроллер объекта SO-54SR-902 предназначен для выполнения функций контроля, контроля и автоматизации, а также для сигнализации состояний в энергетике и промышленности.
Контроллер с взаимодействующим щитом сигнализации может применяться в силовых распределительных щитах, в автоматике насосных станций, тепловых пунктов, очистных сооружений, управлении компенсационными конденсаторными батареями и подобными объектами. Устройство выполняет функции мониторинга, контроля и автоматизации, вытекающие из запрограммированных алгоритмов, местного и дистанционного управления, а также обеспечивает сигнализацию определенных состояний, предупреждения и аварийные сигналы.

...текст в подготовке

Пример устройства USP-120-3

USP-120-41-FBVR - контроллер автоматизации Smart Grid

Контроллер автоматики USP-120-41-FBVR предназначен для управления устройством регулировки напряжения под нагрузкой (РПН) трансформаторе СН/НН. В устройстве реализована автоматика FBVR (англ. Frequency Based Voltage Regulation).

Группа FBVR состоит из:

  • контроллера USP-120-41-FBVR, выполняющего функции измерений и принятия решений
  • датчиков уровня напряжения у потребителя
  • устройства регулировки напряжения под нагрузкой РПН (англ. On-Load Tap Charger)
  • средств обмена данными с системой SCADA и между выбранными компонентами системы

Автоматика FBVR является частью интеллектуальных сетей электроснабжения (Smart Grid). Контроллер USP-120-41-FBVR контролирует частоту напряжения питания для обнаружения отклонений частоты от номинального значения. Нарушение частоты вызываются дефицитом или избытком мощности в системе. Потребляемая пользователем мощность зависит от напряжения. Используя эту зависимость, можно регулировать переключатель ступеней обмоток трансформатора, для увеличения или снижения потребления мощности. Контроллер выполняет функции измерения и принятия решений на основе сигналов тока и напряжений. Кроме того, он обменивается данными с датчиками, например, на конце линии и с вышестоящей системой SCADA. Отклонение частоты, которое продолжается в течение заданного времени, приведет к переключению ступеней обмоток. Напряжение регулируется путем отправки запроса на изменение ступени на контроллер устройства регулировки напряжения под нагрузкой (РПН).

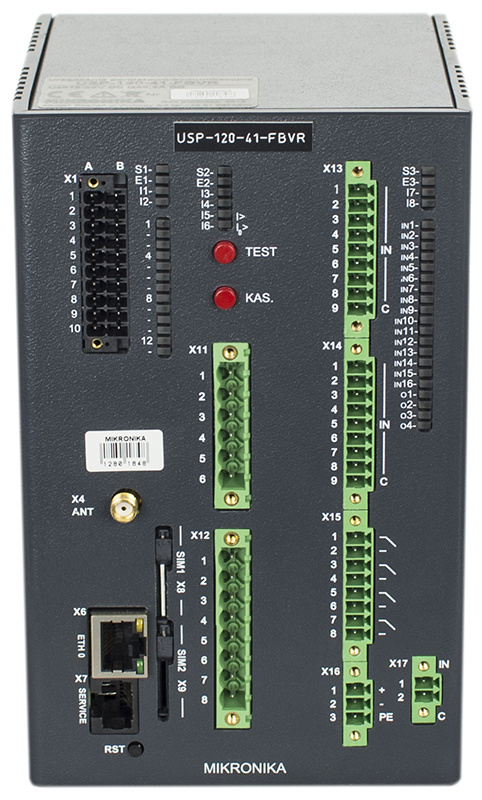

Пример устройства USP-120-41-FBVR

Контроллер может работать в локальных или обширных сетях GPRS/UMTS и/или Ethernet. Также можно конвертировать протоколы в другой протокол, необходимый для обмена данными с основной системой или устройством.

Контроллер USP-120-41-FBVR выполняет функции аутентификации выполнения команд, в соответствии со стандартом IEC 62351-1:1 с расширением PN-EN 62351-3:3.

Контроллер USP-120-41-FBVR оснащен следующими устройствами:

  • 16 дискретных вводов
  • 4 дискретных выхода для реализации управления
  • 3 выхода напряжения для измерений в диапазоне 0÷300 В переменного тока
  • 4 токовых входа для измерений в диапазоне 0÷1A переменного тока
  • 2 канала RS-232
  • 2 канала RS-485
  • канал 100BASE-TX Ethernet
  • канал 1-Wire
  • канал RS-232 для локальной диагностики
  • модем 2G/3G GSM с поддержкой двух SIM-карт

Оснащение модема двойным слотом для SIM-карт позволяет осуществлять функцию дистанционного тестирования и контроля в сетях двух разных операторов. Любой модем, поддерживающий стандарты GSM/GPRS/UMTS, CDMA или специальные стандарты, такие как TETRA или DMR, может быть подключен к внешним интерфейсам контроллера. Контроллер позволяет поддерживать два любых модуля обмена данными.  [-]

USP-140 – объектный контроллер Smart Grid

Контроллер телемеханики USP-140 предназначен для осуществления функции телемеханики в соответствии с требованиями технологии Smart Grid, которая включает в себя сбор данных о состоянии и функцию управления объектами и оборудованием, работающими в глубине электроэнергетической сети. В частности, контроллер может использоваться как часть распределенной группы удаленной сигнализации и управления, установленного в шкафах приводов воздушных разъединителей СН.

USP-140 имеет следующие каналы передачи данных:

  • Ethernet (2 канала) по стандарту TP10/100 для обмена данными с вышестоящей системой и конфигурации
  • RS-232/485 (1 канал)
  • RS-485 (1 канал)
  • 1-Wire (1 канал)
  • RS-232 для обслуживания

Контроллер оснащен встроенным модемом, который обеспечивает передачу данных по технологиям GSM/GPRS/EDGE, UMTS/HSPA+ и LTE. Встроенный модем оснащен двойным слотом для SIM-карт, что позволяет осуществлять дистанционное тестирование и контроль в сетях двух разных операторов.

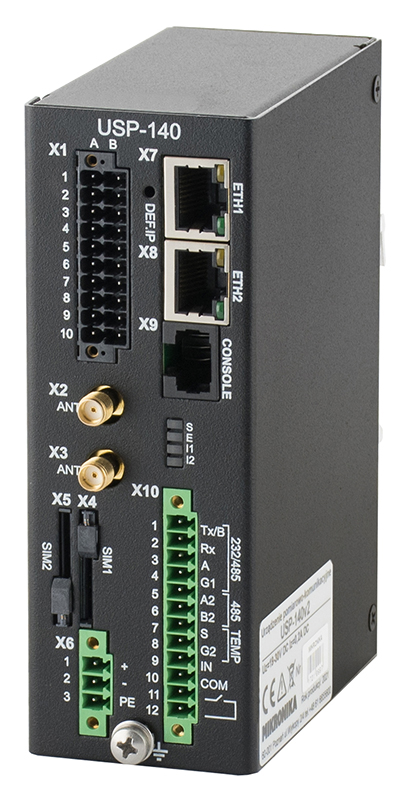

Пример устройства USP-140

Контроллер имеет 15 двоичных входов для нужд телемеханики и сбора состояний от объекта и 4 двоичных выхода для управления. На любой двоичный вход могут выводиться сигналы с информацией о состоянии разъединителя, данные о срабатывании защиты, открытии дверцы шкафа и многих других. С помощью выходов можно осуществлять, например, управления реле привода соединителя, снимать блокировки управления и выполнять другие операции, требующие включения исполнительных механизмов.

Устройство USP-140 изготавливается в металлическое корпусе, который может быть установлен на DIN-рейке 35 мм.

USP-142 - объектный контроллер Smart Grid

Контроллер телемеханики USP-142 предназначен для реализации функций телемеханики в соответствии с требованиями технологии Smart Grid, включающими сбор сигналов. В частности, контроллер может использоваться как часть распределенной группы удаленной сигнализации, устанавливаемых в шкафах на трансформаторной станции СН/НН.

USP-142 имеет следующие каналы передачи данных:

  • Ethernet по стандарту 100Base-TX для обмена данными с вышестоящей системой и настройки
  • RS-485 (1 канал)
  • RS-232 для целей обслуживания

Контроллер имеет 10 двоичных входов для нужд телемеханики и сбора состояний от объекта, рассчитанные на сигналы с напряжением 24 В постоянного тока. Они выведены на разъем X1. На любой двоичный вход могут быть выведены сигналы из систем и устройств, найденных в приложении Smart Grid.

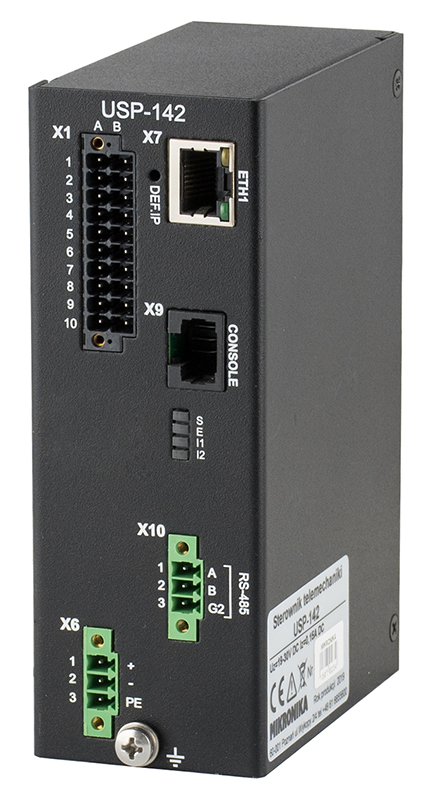

Пример устройства USP-142

Устройство USP-142 изготавливается в металлическое корпусе, который может быть установлен на DIN-рейке 35 мм.

USP-143 - объектный контроллер Smart Grid

Контроллер телеметрии USP-143 предназначен для выполнения функций телеметрии, вытекающих из потребностей технологии Smart Grid, включая сбор сигналов, управление и связь с другими устройствами. В частности, контроллер может работать в составе распределенных блоков телесигнализации и телеуправления, устанавливаемых в шкафах привода контактных разъединителей и шкафах телемеханики на подстанциях СН/НН.

USP-143 имеет следующие каналы передачи данных:

  • 2x Ethernet в стандарте 100Base-TX для связи с системой диспетчеризации и настройки
  • RS-485 (1 канал)
  • 1-Wire (1 канал)
  • RS-232 для целей обслуживания

Для нужд телеметрии и сбора состояний с объекта контроллер имеет 14 бинарных входов, адаптированных к сигналам с напряжением 24В постоянного тока. Опционально контроллер может быть оснащен входами, адаптированными к 48В, 60В или другим напряжениям, согласованным с производителем. Сигналы от систем и устройств, найденных в приложении Smart Grid, могут быть выведены на любой двоичный вход.

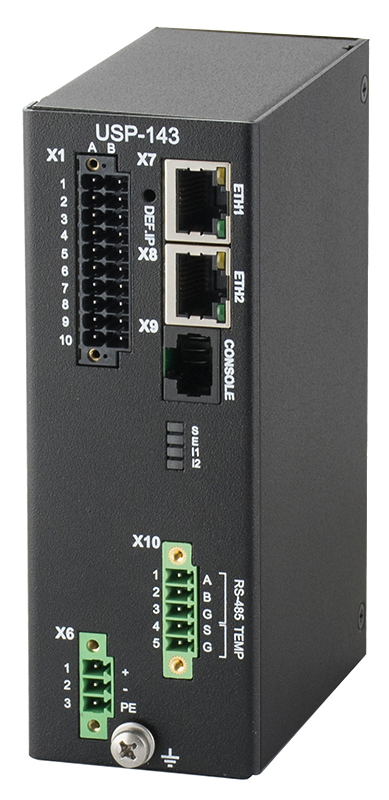

Пример устройства USP-143

USP-143 также имеет 3 бинарных выхода, предназначенных для осуществления управления или сигнализации в исполнительных устройствах с напряжением 24В постоянного тока. После согласования с производителем контроллер может быть адаптирован для работы с другими управляющими напряжениями. Контроллер позволяет выполнять аутентификацию команд управления в соответствии со стандартом PE-EN 62351-1 с расширением PN-EN 62351-3. Ключи шифрования могут быть отправлены с центрального сервера. Параметризация аутентификации выполняется с помощью программы диагностики и настройки pConfig.

Все двоичные входы и выходы были выведены на разъем X1.

Устройство УСП-143 выполнено в металлическом корпусе, позволяющем устанавливать его на DIN-рейку 35 мм []
