Erneuerbare Energien

MIKRONIKA hat seit vielen Jahren ein Angebot für Unternehmen, die Strom aus erneuerbaren Energien erzeugen.

Wir schlagen Lösungen sowohl für große als auch für kleinere Individuahersteller vor. Das Angebot für OZE ist in erster Linie SCADA-Software, die in den Formeln On Premises und SaaS verfügbar ist.

Die Systemfunktionen sind auf Objekttyp und -größe sowie auf individuelle Kundenanforderungen zugeschnitten. In Kombination mit geeigneten MIKRONIKA-Geräten ermöglicht unsere Software zusätzlich zum Standardbetrieb:

  • Diagnose der Arbeit von Windpark- oder PV-Komponenten,
  • Einstellung der Generationenparameter,
  • Berichterstattung und Festlegung von Parametern für die Bewertung der Leistung und Wirksamkeit.

Das Angebot von MIKRONIKA umfasst außerdem:

  • Geräte zur Datenerfassung von einzelnen Anlagen und zur Steuerung – unsere Produkte erfüllen die Anforderungen hinsichtlich der Bedingungen für den Anschluss von Anlagen an das Stromnetz
  • Dienstleistungen zur Durchführung von Projekten: Beratung, Design, Installation, Umsetzung, Betriebsunterstützung, Schulung, Garantie und Service
  • Software zur Unterstützung der Energiewende und der Energiespeicherung - SYNDIS OZE

SYNDIS-OZE-Software

MIKRONIKA bietet seit Jahren Lösungen der Automatisierungstechnik für die Energiewirtschaft an. Diese Lösungen werden im Einklang mit deren Wende entwickelt und werden erfolgreich für die Betriebsführung von Anlagen und Systemen eingesetzt, unabhängig davon, ob es sich um Anlagen handelt, die bereits seit Jahren in Betrieb sind, oder um solche, die in den letzten Jahren zunehmend auf der Energielandkarte aufgetaucht sind, wie z.B. erneuerbare Energiequellen (poln. OZE) oder Energiespeicher (poln. ME).

Das Vorzeigeprodukt unseres Unternehmens, das SYNDIS-System, wird seit mehreren Jahren erfolgreich in Anlagen mit erneuerbaren Energiequellen wie Windparks und Photovoltaikanlagen eingesetzt.

Aufgrund der dynamischen Entwicklung des Sektors der erneuerbaren Energien haben wir eine dedizierte Version des SYNDIS-Systems für diese Art von Anlagen entwickelt.

SYNDIS-OZE, wie diese Version des SYNDIS-Systems genannt wurde, ist ein umfassendes Überwachungssystem für erneuerbare Energiequellen (einschließlich ME). SYNDIS-OZE stellt eine kohärente IT-Lösung mit einer Benutzeroberfläche in Form einer Webanwendung dar. Es kombiniert mehrere bereits bestehende SYNDIS-Module (SCADA, Energieabrechnungen, Berichte) mit neu entwickelten dedizierten Modulen für erneuerbare Energiequellen.   [-]

Die wichtigsten Funktionsmodule sind:

  • SCADA - ein über eine Webseite verfügbares SCADA-Modul
  • DASHBOARDS - Darstellung von Daten für Geschäftsentscheidungen
  • BERICHTE - Berichtsmodul für die Darstellung der im System erfassten Messdaten
  • EFFIZIENZ - Modul zur Berechnung der PR-Kennzahlen der Energieeffizienz eines Parks
  • EREIGNISVERWALTUNG – Kennzeichnung und Zuordnung der Ereignisse für die Berechnung der Verfügbarkeitsfaktoren eines Parks
  • PROGNOSEN - Prognoseerstellung der Energieerzeugung auf der Grundlage meteorologischer Daten
  • PRODUKTIONSPLAN - Produktionsplanung und Datenaustausch mit VNB/ÜNB
  • MOBILE APP - mobile Anwendung für Servicetechniker
  • BENACHRICHTIGUNGEN - zentrale Verwaltung von Benachrichtigungen (SMS, E-Mail, Push-Benachrichtigungen in der mobilen Anwendung)   [-]

Das System integriert Messdaten von allen Geräten und Anlagen, die in einem Solarpark (PV-Anlage) installiert sind:

  • Feldleitgeräte
  • Digitale Schutzgeräte und Netzparameteranalysatoren
  • Stromzähler
  • Smart Logger und Wechselrichter
  • Wetterstationen
  • USV-Netzteile
  • und sonstige (z.B. Sicherheitssysteme)   []

Funktionen der einzelnen Module des Systems SYNDIS-OZE

SCADA-Modul

  • Erfassung von Mess-, Binär-, Analogdaten
  • Steuerung
  • Visualisierung
  • Ereignisprotokoll
  • Alarme

Datendarstellung

  • Konfigurierbare Dashboards
  • Darstellung der wichtigsten produktionsbezogenen Kennzahlen
  • Ereignisinformationen

Berichtsmodul

  • Typische Berichte über aufgezeichnete elektrische und nichtelektrische Parameter (U, I, P, Q, Temp, Sonneneinstrahlung, ...)
  • Berichte über Leistungs- und Effizienzfaktoren von Parks und Wechselrichtern
  • Vergleichsberichte Objekt/Objekt, Objekt/t, Temp, Sonneneinstrahlung
  • Editor für Berichtsvorlagen
  • Automatische Erstellung und Verteilung von Berichten (E-Mail, NAS)
  • Darstellung in Tabellenform und Diagrammen
  • Export in Dateien im xls- und pdf-Format
  • PR-Kennzahlen (Performance Ratio), die nach vordefinierten Vorlagen berechnet werden und Berechnungen pro Park oder Wechselrichter ermöglichen

Verfügbarkeitsmodul

  • Manager der Ereignisverwaltung
  • Definition des Ereigniswörterbuchs
  • Mapping von physischen Ereignissen zu Systemereignisse
  • Bestimmung von Regeln und Logik für automatisch erzeugte Ereignisse (Auslöser, logische Bedingungen, Ausführung)
  • Bestimmung von Prioritäten
  • Bestimmung von manuell generierten Ereignissen
  • Überwachung auf Überlappung von Ereignissen und Bestimmung deren Grenzen

Mobile Anwendung

  • ausgewählte Informationen zum Zustand von Objekten in Form von Infoboxen: (Messungen, Status/Ereignis, Verfügbarkeit)
  • Gruppieren und Aggregieren von Daten (Baumstruktur)
  • Informationen zu Veranstaltungen
  • Benachrichtigungen
  • Steuerungsoptionen Objekt Ein/Aus mit Bestätigung

SYNDIS-OZE - Implementierungsmodelle

SYNDIS-OZE wird auf der Grundlage von zwei Geschäftsmodellen umgesetzt:

  • eine klassische Lösung, bei der das System auf Hardware am Standort des Kunden (physische oder virtuelle Server) installiert wird und der Kunde Softwarelizenzen erwirbt
  • eine Cloud-Lösung, bei der das System in der Cloud installiert wird und der Kunde einen Abonnementdienst für die Nutzung des Systems erwirbt.

Die klassische Lösung SYNDIS-OZE ist für große Betreiber von Anlagen zur Nutzung erneuerbarer Energien gedacht. Sie ist bereits beim Eigentümer und Betreiber von mehreren hundert PV-Anlagen in ganz Polen sowie bei Eigentümern von PV-Anlagen, die Strom für ihren Eigenbedarf produzieren, erfogreich implementiert.

Die Cloud-Lösung SYNDIS-OZE richtet sich an Besitzer kleinerer Anzahl von PV-Anlagen oder an Unternehmen, die PV-Anlagen vieler verschiedener Investoren verwalten.

Neben PV-Anlagen wird das SYNDIS-OZE-System auch für die Überwachung anderer EE-Anlagen wie Windparks, Energiespeicher oder Ladestationen für Elektrofahrzeuge eingesetzt.

Zusammen mit den von uns hergestellten Leitgeräten bietet es eine umfassende Lösung für den wachsenden Markt der erneuerbaren Energien.   [-]

PPC-Funktionalität - Regler

Der MIKRONIKA PPC-Controller dient zur Regelung und Steuerung von netzgekoppelten Wechselrichterkonzentratoren (FDCs), Wechselrichtern (Invertern), Geräten und Ausrüstungen in einem Photovoltaikkraftwerk, um bestimmte Einstellungen einzuhalten und Netzwerkparameter am Anschlusspunkt zu ändern. Es kann einen komplexen Prozess zur Regelung einer großen Anzahl von Wechselrichterkonzentratoren und Wechselrichtern implementieren, die im PPM (Power Park Module) als zentraler Regler enthalten sind.

Das Hauptziel des PPC-Reglers besteht darin, den Betrieb der im PPM enthaltenen Geräte zu koordinieren und die Leistungsparameter am POI-Anschlusspunkt zu überwachen. Der Controller erfüllt diese Aufgaben, indem er entsprechende Einstellungen berechnet und an die ausführenden Geräte sendet. PPC führt den Regulierungsprozess so durch, dass die Anforderungen der Netzkodizes und anderer Dokumente, die den Betrieb einer bestimmten Anlage regeln, erfüllt werden.   []

Die im Controller implementierten standardisierten Kommunikationsprotokolle ermöglichen die Kommunikation und den Datenaustausch mit Wechselrichtern verschiedener Hersteller. Sie ermöglichen außerdem die vollständige Interoperabilität mit verschiedenen übergeordneten Systemen.

Das Gerät ermöglicht die Umsetzung zusätzlicher, individueller Benutzeranforderungen dank der Möglichkeit der Verwendung des logischen Funktionsmoduls, das die Implementierung beliebiger logischer Funktionen und ausführender Algorithmen mithilfe programmierbarer Logik ermöglicht.

Betrieb, Kommunikation, gespeicherte Daten und Gerätekonfiguration werden nach Sicherheitsprinzipien entsprechend den aktuellen Anforderungen geschützt. Das Gerät ist für den Betrieb unter schwierigen Umgebungsbedingungen ausgelegt, an Orten mit hoher Staubkonzentration, hoher Luftfeuchtigkeit und elektromagnetischen Störungen.

Je nach Anforderung und Bedarf kann der PPC-Regler auf unterschiedlichen Hardwareplattformen implementiert werden, was eine hohe Flexibilität bei der Umsetzung von Steuerungsaufgaben gewährleistet. Dadurch können gleiche Steuerungsaufgaben mit unterschiedlichen, auf die Kundenanforderungen abgestimmten Systemlösungen umgesetzt werden.

Je nach Anforderung können unterschiedliche Controllermodule, Netzteile und Montagekassetten eingesetzt werden. Der Controller kann zusätzlich mit entsprechenden Ein- und Ausgabemodulen ergänzt werden, die den Anschluss weiterer externer Geräte ermöglichen.   []

Beispiel 1: Verwendung des SO-52v11-Treibers

Beispiel 2: Verwendung des SO-52v12-Treibers

Vorgeschlagene Lösungen:

Beispiel 1 – SO-52v11-Treiber

  • PJC-865-C2 Controllermodul (bevorzugt) oder andere Controller dieses Typs: PJC-865-42, PJC-865-A2
  • Kassette MP01-17-9/3-L8/M9
  • MZA-410 Netzteil

Beispiel 2 – SO-52v12-Treiber

  • pCU-02-48 Controllermodul
  • Kassette 16
  • 230V Stromversorgung

Beispiel 3 – SO-52v21-Treiber

  • mCU-03-10 Controllermodul
  • Kassette 16N
  • 230V Stromversorgung

Beispiel 4 – SO-54SR-901-Controller

Beispiel 5 – MSG-701-Controller

Beispiel 3: Verwendung des SO-52v21-Treibers

Beispiel 4 und 5: Verwendung der Controller SO-54SR-901 (links)
und MSG-701 (rechts)

Die Idee der Reglerbedienung und logische Konstruktion

Das in der folgenden Abbildung dargestellte Diagramm veranschaulicht die Funktionsweise des PPC-Controllers als Koordinator des Betriebs verschiedener Geräte, aus denen das PPM besteht.

Der PPC-Reglerblock besteht aus drei unabhängigen Funktionsblöcken:

  • Eingangsblock
  • Steuerblock
  • Ausgabeblock

Alle Blöcke erfüllen ihre Funktionen unabhängig voneinander. Jeder von ihnen stellt den verbleibenden Controllerblöcken die erforderlichen Daten zur Verfügung. Ein vereinfachtes logisches Diagramm ist in der folgenden Abbildung dargestellt.   []

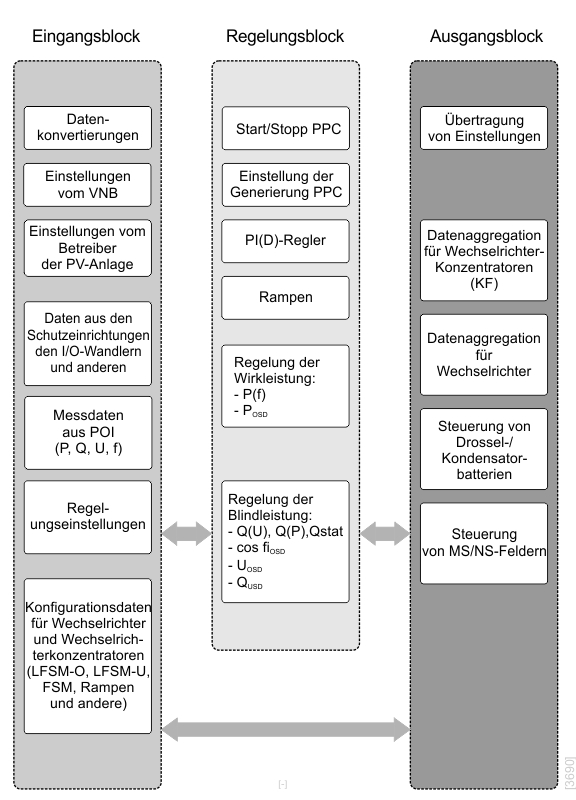

Logischer Aufbau des PPC-Reglers

Vom Regulator wahrgenommene Funktionen

  • Kommunikation mit OSD/ODP
  • Kommunikation mit dem Investor
  • Kommunikation zwischen PPC-Controller und Wechselrichterkonzentratoren (Wechselrichtern)
  • Kommunikation mit Stationsgeräten
  • Kommunikation mit Wetterstation, Temperatursensoren und Pyranometer (Option)
  • Kommunikation mit dem Messumformer am Objektanschlusspunkt (POI)
  • Fernabschaltung der aktiven Stromerzeugung
  • Ferngesteuerte Reduzierung der Wirkleistungserzeugung (Leistungsbegrenzungsbetrieb)
  • aktive Leistungsregelung
  • Blindleistungsregelung
  • Power Guard (überwacht die erzeugte Leistung und verhindert die Einspeisung überschüssiger Wirkleistung ins Netz)

Betriebsarten des PPC-Reglers

  • abgebrochen (Regelungsprozess wird nicht durchgeführt)
  • eingeschaltet (Durchführung der Regelung des Photovoltaikparks gemäß den eingestellten Parametern)
  • Simulation (reale Phänomene werden durch ihre mathematischen Modelle ersetzt)
  • Bypass (Testbetriebsmodus, der Regler liest Daten von Messpunkten, führt den Regelungsprozess jedoch nicht durch)
  • Notabschaltung (Notabschaltung des Geräts, sofortige Abschaltung des Photovoltaikparks unter Umgehung des langsamen Abschaltalgorithmus)   []



PPC-Controller-Blöcke

Die Geräte SO-52v11-PPC, SO-52v12-PPC und SO-52v21-PPC verfügen über ein Konformitätszertifikat eines akkreditierten Labors.

Unsere PPCs sind in der Liste der zertifizierten Geräte eingetragen, die von den Verteilnetzbetreibern (DSOs), die auch Mitglieder von PTPiREE sind, hinsichtlich des Besitzes entsprechender Gerätezertifikate beim Anschluss von Stromerzeugungsmodulen an das Stromnetz positiv überprüft wurden.

Die Liste der zertifizierten Geräte finden Sie unter dem folgenden Link (Artikel 3997, 3998, 3999 auf Seite 397).
https://ptpiree.pl/wp-content/uploads/2025/05/2025-05-13-Wykaz-urzadzen_1.2.pdf

Die Geräte erfüllen folgende Anforderungen:

  • Verordnung (EU) 2016/631 der Kommission vom 14. April 2016 zur Festlegung eines Netzkodex mit Bestimmungen für den Netzanschluss von Erzeugungseinheiten (NC RfG Code) im Zusammenhang mit dem Anschluss von Erzeugungsanlagen an das Stromnetz

und das Dokument

  • „Allgemeine Anwendungsanforderungen aufgrund der Verordnung (EU) 2016/631 der Kommission vom 14. April 2016 zur Festlegung eines Netzkodex mit Bestimmungen für den Netzanschluss von Erzeugungsanlagen (NC RfG)“.

Die oben aufgeführten Dokumente sind hier aufgeführt (Text auf Polnisch) > https://ptpiree.pl/kodeksy-sieci/wykaz-certyfikatow/   []
