Schaltzubehör

Das Zubehör ist für die Installation von Geräten oder deren zusätzlichen Schutz erforderlich. Da finden Sie auch Arten der Busse, die in den von MIKRONIKA hergestellten Geräten verwendet werden. Die Panels sind für analoge und Kommunikationskanäle vorgesehen. Es gibt auch Varianten, bei denen einige der Kanäle für den Kommunikationsteil und einige für den analogen Teil vorgesehen sind.   [-]

FARBE - nicht zur Verwendung empfohlen    |   FARBE - Modul/Gerät hergestellt

LWA/LWK-002 (Panel mit  analogen und Kommunikationseingängen)

Das Panel mit analogen und Kommunikationseingängen LWA-002 / LWK-002 ist dafür vorgesehen, analoge Signale und Kommunikationssignale von der Anlage zum Steuergerät zu übertragen und gleichzeitig die Eingänge vor elektrostatischer Entladung, Überspannungsstörungen und schnellen elektrischen Transienten zu schützen. Das Panel eignet sich für den Einsatz in industriellen Automatisierungs-, Mess- und Steuerinstallationen.

In 3 Versionen verfügbar:

  • LWA-002 – Panel mit analogen Eingängen – alle Kanäle für den Schutz der analogen Eingänge vorgesehen
  • LWK-002 – Panel mit Kommunikationseingängen - alle Kanäle für den Schutz der Kommunikationseingänge vorgesehen
  • LWAK-002 – Panel mit analogen Eingängen/Kommunikationseingängen – ein Teil der Kanäle für den Schutz der analogen Eingänge, und ein Teil für den Schutz der Kommunikationseingänge vorgesehen   [-]
Ein Beispiel für den LWA-002-Streifen  []

LWB-002 (Panel mit Binäreingängen)

Das Panel mit Binäreingängen LWB-002 ist dafür vorgesehen, Binärsignale von der Anlage zum Steuer- oder Übertragungsgerät bei gleichzeitigem Schutz der Eingänge vor elektrostatischer Entladung, Überspannungsstörungen und schnellen elektrischen Transienten zu übertragen. Das Panel eignet sich für den Einsatz in industriellen Automatisierungs-, Mess- und Steuerinstallationen.   [-]

Ein Beispiel für den LWB-002-Streifen  []

LWS-002 (Panel mit Steuerausgängen)

Das Panel mit Steuerausgängen LWS-002 ist für die Ausgabe von galvanisch getrennten Doppelbefehlen vom LZG an Feldgeräte ausgelegt. Das Panel eignet sich für den Einsatz in industriellen Automatisierungs-, Mess- und Steuerinstallationen.   [-]

OGP-xxx (Überspannungsableiter)

Zweistufiger Überspannungsableiter OGP-001 ist dafür vorgesehen, Auswirkungen starker Störungen in elektrischen Anlagen zu eliminieren und zu reduzieren. Die elektrischen Parameter des Überspannungsableiters lassen die Widerstandsfähigkeit gegen Stoßstörungen der geschützten Geräte auf Stufe 4 (gemäß der Norm PN-EN 61000-4-5) erhöhen.

Die Basisversion basiert auf der Varistortechnik. Es ist jedoch möglich, die Parameter des Überspannungsableiters zu ändern, indem zwei verschiedene oder ähnliche Abschnitte, die aus Funkenstrecken, Varistoren oder Schutzdioden bestehen, kombiniert werden. OGP-001 kann in ein- und dreiphasigen Systemen (3x OGP-001) eingesetzt werden. Das verwendete Gehäuse ermöglicht die Montage auf einer 35 mm DIN-Schiene.   [-]

Allgemeines Diagramm des Begrenzers OGP-001  []

Busse

Der verwendete Bus ist einer bestimmten Gerätefamilie zugeordnet. Dadurch sind die Geräte/Module für den Betrieb in spezifischen Konfigurationen vorgesehen. Einige von ihnen sind mit mehreren Bussen bestückt, was sie vielseitiger macht. Der Einsatz eines bestimmten Busses hat Auswirkungen auf die Wahl vom bestimmten Gehäusetyp für die Montage des Gerätes/des Moduls.

In MIKRONIKA- Geräten werden die folgenden Busse eingesetzt:

  • LVDS – der Bus für das LVDS- System, hauptsächlich für den Einsatz in Baugruppenträgern von SO-52v1x- Geräten vorgesehen. Er versorgt die angeschlossenen Baugruppen mit Versorgungsspannung und stellt die Kommunikation zwischen ihnen sicher. Es gibt zwei Arten von LVDS- Bussen: X und Y, die sich in der Position des Anschlusses unterscheiden. Das LVDS-X verfügt über einen Busanschluss an der Oberseite der Baugruppe und einen Y-Anschluss an der Unterseite.
  • MPCI – der PCI Express- Bus fürs Bedienen von Kommunikationsmodulen vorgesehen; die Version des Geräts mit dem Bus ist als MPCI bezeichnet.
  • MS – der sog. „breite Bus”. Der Bus des MS- Systems ist für den Einsatz in 6U- Baugruppenträgern vorgesehen. Er versorgt die angeschlossenen Baugruppen mit Versorgungsspannung und stellt die Kommunikation zwischen ihnen sicher.
  • mSB – der SWIFT- Bus von "m"- Typ, in SO-52v21- Geräten eingesetzt
  • MAN-MAG ist für den Anschluss von vier MAN-00x-Modulen an ein PCR-003-Prozessormodul in einem 1U-19"-Gehäuse ausgelegt. Zusätzlich befindet sich im Gehäuse das WZI 001 Netzteil, das alle Module über den Bus mit +3,3V und +5V Spannungen versorgt. Auf der Busplatine befinden sich vier SN65LVDM176 Transceiver-Chips. Die Pfade des Busses für jeden SN65LVDM176 sind durch einen Pfad des Referenzpotenzials getrennt, um die Auswirkungen der gegenseitigen Störungen zu reduzieren. Die Platine verfügt über einen Anschluss, mit dem der Bus für ein 19-Zoll-Gehäuse mit 2 HE erweitert werden kann. In dem Bus können sich 8 MAN-00x-Platinen befinden.
  • SY/ST - Der SY/ST-Bus ist hauptsächlich für den Einsatz in 3HE-Baugruppenträgern vorgesehen. Über den Bus werden Anlagen- Module angeschlossen – u.a. Eingabebaugruppen (z.B. INPUT-061) und Ausgabebaugruppen (z.B. OUTPUT-074)   [-]

LVDS-X- und Y-Busse

MPCI-Bus

MS-Bus

Swift-Bus (mSB)

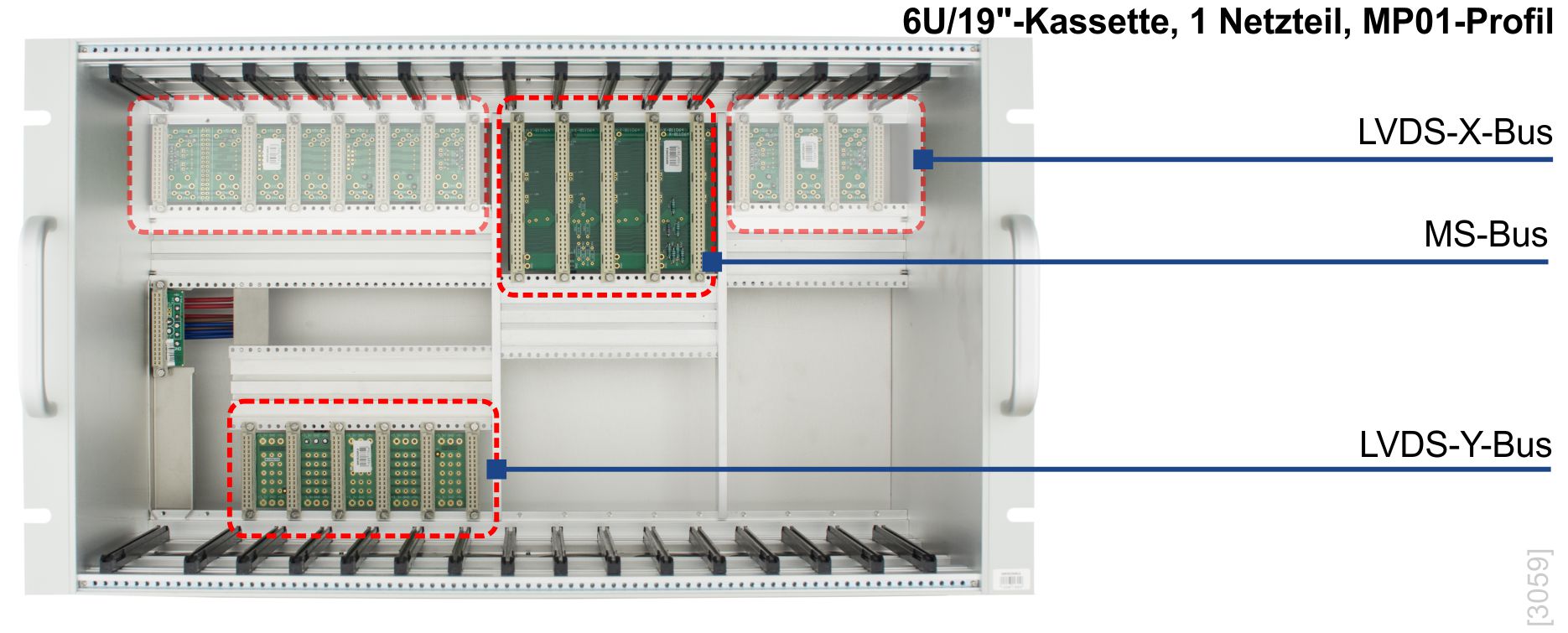

6U/19"-Kassette, 1 Netzteil, MP01-Profil

6U/19"-Kassette, 1 Netzteil, MP01-Profil

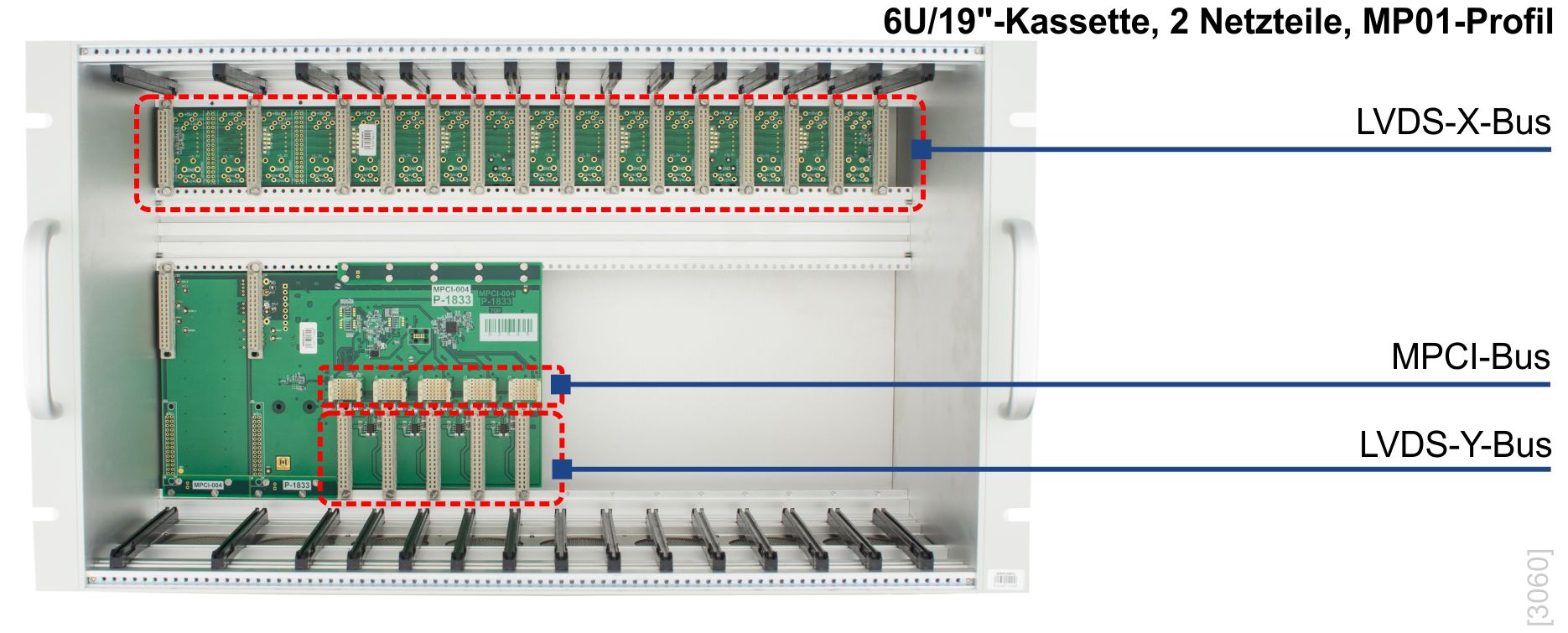

6U/19"-Kassette, 2 Netzteile, MP01-Profil

16N-Kassette, MP02-Profil
