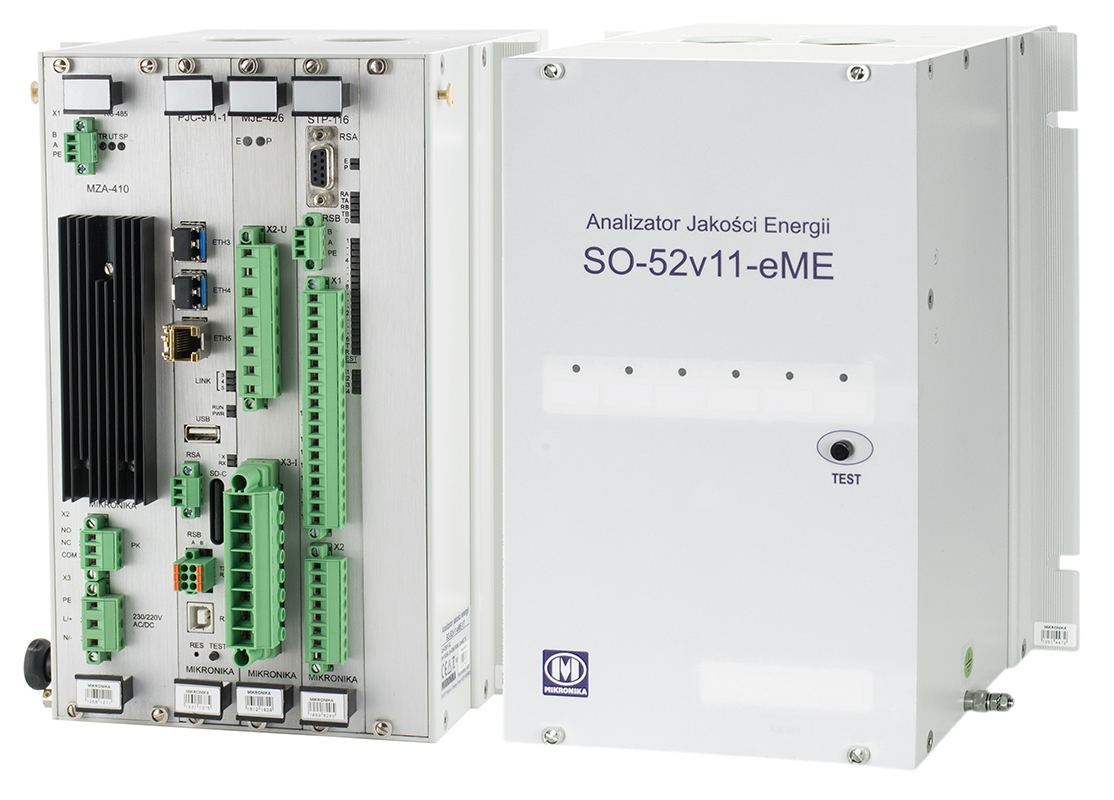

Der Analysator SO-52v11-eME dient für die Erfassung, Messung und Analyse der Netzqualität in Feldern der NS-, MS- und HS-Schaltanlagen. Gemäß allen Anforderungen der einschlägigen Normen werden vom Analysator die zur Beurteilung der Netzqualität erforderlichen Größen und Parameter gemessen. Einzelne Analysatoren können vernetzt werden, um eine Hardwareschicht eines räumlich verteilten Stationssystems zu bilden, welches die Netzqualität kontinuierlich überwacht.
Die Daten werden im Speicher des Analysators oder auf einer SD-Karte gespeichert. Sie werden über eine beliebige Verbindung (Ethernet, GPRS) an den Datenserver gesendet. Die gesendeten Daten werden im übergeordneten System verarbeitet, analysiert und zur Anzeige vorbereitet. Diese Aufgaben werden durch das spezialisierte SYNDIS PQ - System für die Netzqualitätsbeurteilung übernommen.
Der Analysator wird in zwei Ausführungsvarianten: mit einem (Version SO-52v11-eME-1) bzw. mit zwei Netzqualitätsmodulen (Version SO-52v11-eME-2) hergestellt. In der Ausführung mit einem Modul werden die Parameter von 4 Spannungen und 4 Strömen in einem Messfeld des Stromnetzes gemessen. Die Version mit zwei Modulen ermöglicht die gleichzeitige Messung der Elektroenergiequalität an zwei Punkten des Stromnetzes. Jedes der Module wird individuell konfiguriert, so dass eine Messung bei unterschiedlichen Spannungs- und Strompegeln, beispielsweise auf Ober- und Unterspannungsseite des Transformators und im Abgangsfeld der Schaltanlage realisiert werden kann.
Nachstehende Konfiguration gilt für das SO-52v11-eME-1 in der Grundausführung:
Konfiguration für SO-52V11-eME-2:
*) Möglichkeit
Die standardisierten Kommunikationsprotokolle des Analysators ermöglichen den Anschluss an Datenlese- und Analysesysteme verschiedener Hersteller. Das Gerät ist für die Installation unter rauen Umgebungsbedingungen, bei hohem Staubgehalt und hoher Luftfeuchtigkeit, sowie bei elektromagnetischen Störungen ausgelegt. [-]
