Das MKN-001-Modul dient zur Statusüberwachung von Dreiphasenspannungen in Messkreisen. Es unterstützt den Einsatz mit typischen Messwandlern mit einer Sekundärspannung von 100/√3V, welche an Mittelspannungsleitungen (MS) und Hochspannungsleitungen (HS) installiert sind. Ein weiter Bereich der Eingangsspannungen des Messsystems und die Möglichkeit, die Schwellenwerte der Signalisierung einzustellen, ermöglichen auch die direkte Überwachung von 230/400V-Niederspannungsleitungen (NS).
Das MKN-001-Modul stellt die Ausstattung der Kassette eines SO‑52UPR-101-Mess- und Aufzeichnungssystems dar. Es kann auch mit anderen kompatiblen Mess- und Aufzeichnungssystemen betrieben werden.
Das MKN-001-Modul führt Messungen durch und überwacht den Status der Spannungen, die aus den in Y-Schaltung ausgeführten und an drei Phasen der Starkstromleitung angeschlossenen Spannungswandlern geliefert werden. Es werden Phasen- und Außenleiterspannungen gemessen. Deren Werte werden auf die eingestellten Schwellenwerte überwacht. Das Anliegen von Spannungen und deren Status werden mittels binärer Signale über Kontakte an den RAS-101-Ereignisschreiber weitergeleitet. Ein Ereignisschreiber kann mehrere MKN-001-Karten unterstützen.
An der Frontseite des MKN-001-Moduls befinden sich Meldeleuchtdioden, die über den aktuellen Zustand des Gerätes informieren.
Das MKN-001- Modul wird in zwei Ausführungen hergestellt: mit einer an die Frontseite zugeführten RS-485-Steckverbindung und ohne diese Steckverbindung. Die RS-485-Schnittstelle wird jedoch immer über den J1- objektbezogenen Anschluss ausgegeben. Die an der Frontseite befindliche JRS-Steckverbindung wird verwendet, um das Modul mithilfe einer Konfigurationssoftware zu konfigurieren und zu testen. [-]
MZA-601 ist für den Einsatz in der Einschubkassette des SO-52UPR-101 Mess- und Aufzeichnungssystems ausgelegt. Zur Erhöhung der Zuverlässigkeit des zu versorgenden Systems ist der Parallelbetrieb von Modulen, die aus verschiedenen Schaltkreisen gespeist werden (z. B. eines mit 230 V AC und das andere mit 220 V DC) möglich. Das Netzteil verfügt über einen breiten Bereich von Eingangsspannungen, und die nominale Ausgangsspannung beträgt 24 V DC. Die Ausgangsleistung des Netzteils beträgt 250W.
Das Modul wird passiv gekühlt. Am Ausgang wird es auch gegen Überhitzung und Kurzschluss geschützt. Ein automatischer Wiederanlauf erfolgt, nachdem die Störungsursache verschwunden ist. Das Netzteil ist zudem gegen Überlastung geschützt. Der Schwellenwert für den Überstromschutz liegt bei 17 A, und die Rückkehr zum Normalbetrieb erfolgt nach 30ms nach Beendigung des Überstroms. Die Ausgangsspannung des werkseitig auf 24V eingestellten Moduls wird im Bereich von ±1,2V mit einem Potentiometer im Netzteil geregelt.
Die an der Vorderseite befindlichen Leuchtdioden zeigen den Betriebszustand des Netzteiles an.
MZA-601 verfügt über einen 15-poligen Hochstrom-Steckverbinder nach DIN 41612 in Bauform H15, mit dem das Modul mit externen Schaltkreisen verbunden werden kann. Das Ganze ist in einem Abschirmgehäuse untergebracht, welches gleichzeitig das Einschieben des Moduls in die Kassette des Mess- und Aufzeichnungssystems ermöglicht. [-]

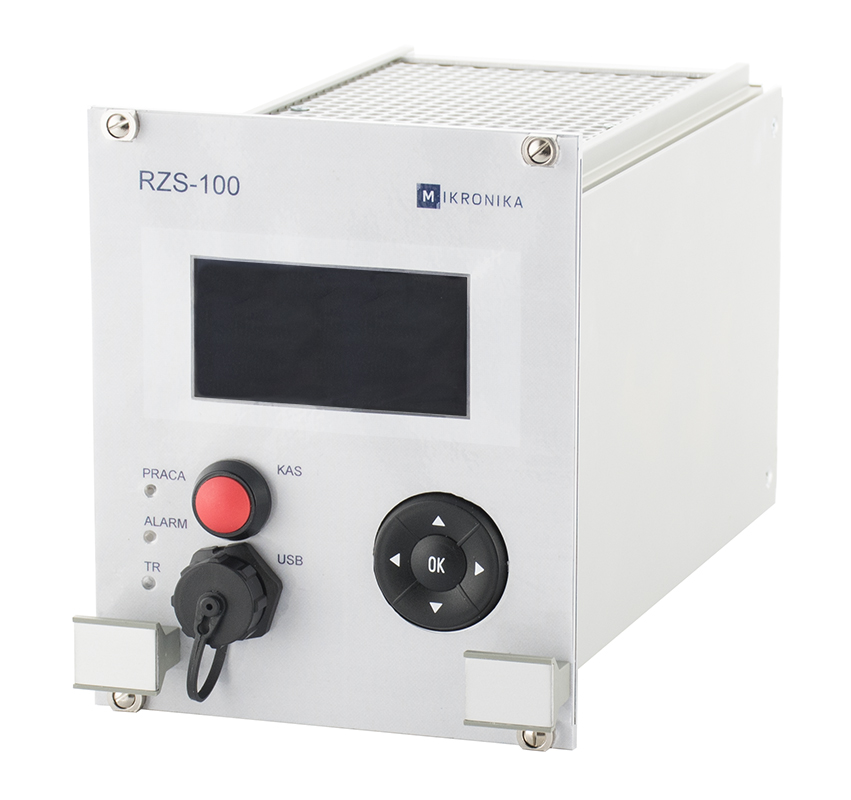

Das Modul des RZS-100-Störschreibers ist für die Erfassung von Ereignissen und die Betriebsüberwachung in Mess- und Abrechnungssystemen der Elektroenergie vom Typ SO-52UPR-101 ausgelegt. Es kann auch zur Erfassung von anderen Ereignissen in Schaltanlagen für alle Spannungsebenen und in der industriellen Automatisierungstechnik eingesetzt werden. Das Modul ermöglicht die Erstellung von Gruppensignalen sowie die Vervielfachung von ankommenden Signalen für die Bedürfnisse der Fernmeldung und deren Übertragung zum Überwachungssystem.
Das Gerät ist ein Bestandteil der Stationsautomatisierungstechnik. Es kann mit örtlichen oder abgesetzten Überwachungs- und Steuerungssystemen über eine Netzwerkverbindung mit einer austauschbaren SFP-Schnittstelle für 100/1000Base-TX- oder 10/1000Base-FX-Verbindungen in jedem standardgemäßen Kommunikationsprotokoll betrieben werden.
Das Modul des Störschreibers zeichnet Zustandsänderungen an achtundzwanzig eingebauten Binäreingängen auf. Jede Zustandsänderung am Eingang wird im internen, nichtflüchtigen Speicher des Gerätes mit einer Zeitauflösung von 1 ms und mit Datumsangabe gespeichert. Eine Alarmmeldung wird gleichzeitig in Form einer Informationsanzeige auf dem eingebauten LC-Display angezeigt. Das Modul unterstützt die Kommunikation zu folgenden externen Schaltkreisen:
Die Meldespannung beträgt 24V DC. Das Schreibgerät ist mit zwei unabhängigen Meldekreisen ausgestattet: mit einem Haupt- und Zusatzkreis. An der Frontseite befindet sich ein Tastenfeld zur Displaybedienung sowie eine große Taste, mit der auch das Löschen von Ereignissen im Störschreiber genehmigt wird. Drei Meldeleuchtdioden informieren den Benutzer über den Status des Schreibgerätes. Bis zu 10.000 Ereignisse können im Puffer gespeichert werden. [-]
