BPL-Kommunikationssystem

Seit über 30 Jahren beobachten wir eine dynamische Entwicklung des Backbone-Netzwerks TCP/IP im Bereich der HöS - und HS-Übertragungs- und Verteilungsnetze unter Verwendung von Glasfasernetzen. Derzeit verfügen wir praktisch in jedem mit einer MS-Schaltanlage ausgerüsteten HS-Umspannwerk (poln Abk. GPZ -sog. Hauptversorgungspunkt) über eine Schnittstelle zum TCP/IP-Backbone. Eine natürliche Fortsetzung des Ausbaus des TCP/IP-Backbones für HöS - und HS-Stromnetze scheint die Ausweitung des Backbones auf den Bereich der MS- und NS-Netze zu sein. Dies kann mit Hilfe der BPL-Technologie (Broadband Powerline Communication – breitbandige, schnelle TCP/IP-Kommunikation in Mittel- und Niederspannungsnetzen) realisiert werden.

Die Möglichkeit der Verwendung der BPL-Kommunikationstechnologie, die zu 100 % mit dem TCP/IP-Standard kompatibel ist, ermöglicht eine flexible und problemlose Verbindung von verschiedenen TCP/IP - standardkonformen Kommunikationssystemen innerhalb des Stromnetzes. Breitbandpowerline bietet die ideale Lösung für die Einführung intelligenter Messsysteme (Smart Metering) und intelligenter Netze (Smart Grid). Dank dem Standard ist die Verbindung verschiedener Kommunikationssysteme innerhalb eines Stromnetzes flexibel und einfach umsetzbar.   [-]

Grundeigenschaften des BPL-Systems

• schnell und stabil
  Die maximale Datenübertragungsrate beträgt 200 Mbit/s über Nieder- (230/400 V) und Mittelspannungsleitungen (1 bis 36 kV) des Stromnetzes und ermöglicht im Vergleich zu Schmalband-Übertragungssystemen eine deutlich höhere Datenübertragungsrate (ca. 1000-mal schneller) – bidirektional und in der Echtzeit. Dabei besteht die Möglichkeit der parallelen Übertragung von mehreren Messpunkten gleichzeitig.
• offen und skalierbar
  Die auf TCP/IP basierte Kommunikation mit der Möglichkeit der Verwendung offener Schnittstellen, unabhängig vom Hersteller der Mess- oder Kommunikationsgeräte.
• flexible in der Integration
  Zahlreiche Schnittstellen, mit denen BPL-Geräte ausgestattet sind, wie z. B. eine Schnittstelle für schmalbandige PLC sowie Funkschnittstellen wie Wireless- M-Bus, RF oder Zigbee, ermöglichen eine schnelle Konfiguration weitläufiger intelligenter Netzwerke vom Typ Smart Grid.
• effizient
  Durch die Nutzung des bestehenden Stromnetzes lassen sich Investitionen in zusätzliche Telekommunikationsinfrastruktur einsparen.Durch die Nutzung des bestehenden Stromnetzes lassen sich Investitionen in zusätzliche Telekommunikationsinfrastruktur einsparen.
• leicht erweiterbar
  Die hohe Datenübertragungsrate ermöglicht die weitere Implementierung zusätzlicher Anwendungen, z. B. die Überwachung von Unterstationen, den Einsatz von SCADA-Systemen, das Management der Stromnetzauslastung und die mit der Elektromobilität (Betrieb von Elektrofahrzeugen) zusammenhängenden Anwendungen.   [-]

Vorteile der angebotenen BPL-Technologie:

• Allgemeine Verfügbarkeit – Nutzung bestehender Stromnetze
• Aufbauen auf einem weltweiten Standard – Internetprotokoll IP (TCP/IP)
• Gewährleistung einer bidirektionalen Breitband-Datenübertragung
• Echtzeitkommunikation
• zukunftsorientiert – Nutzung offener Standards und offener Schnittstellen
• keine Beschränkung auf bestimmte Einsatzbereiche, gleichzeitig kann diese Technologie von vielen verschiedenen Anwendungen genutzt werden
• ermöglicht die schnelle und einfache Inbetriebnahme weitläufiger Netzwerke – Plug-&-Play-Installation
• Einsatz in Maschennetzen (engl. meshed network)
• optimale Verbindungsqualität –dynamisches Routing zwischen einzelnen Knoten (auch während operativer Umschaltvorgänge im Verteilungsnetz, mit der Möglichkeit der Selbstkonfiguration
• an die betriebstechnischen Standards der Verteilernetzbetreiber angepasst (sie hat keinen Einfluss auf die Netzbetriebsführung)
• ständige Überwachung und zentrale Konfiguration aller BPL-Systemkomponenten – NMS-Netzwerkmanagementsystem mit SNMP-Protokoll
• integrierte Firewall

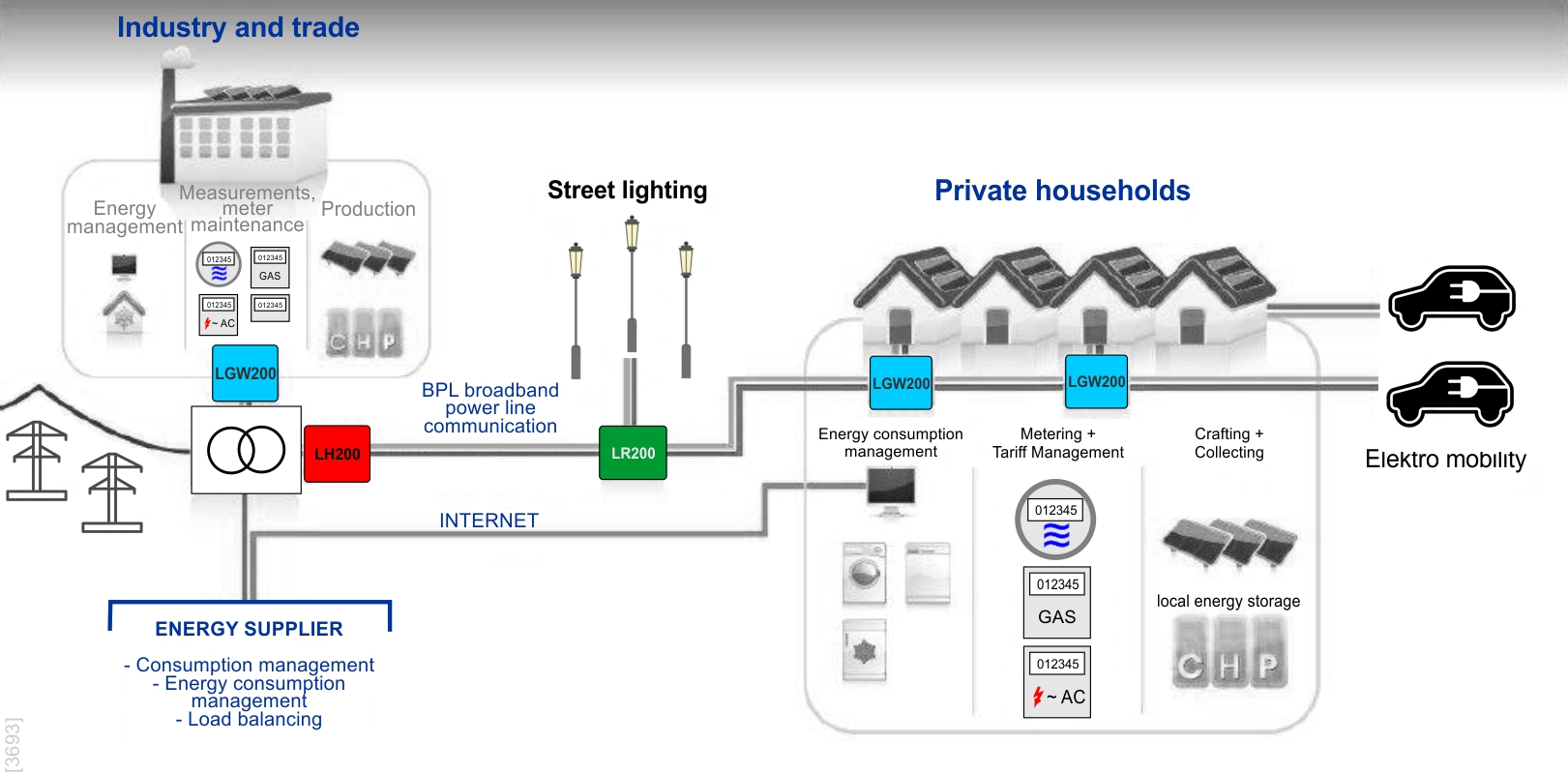

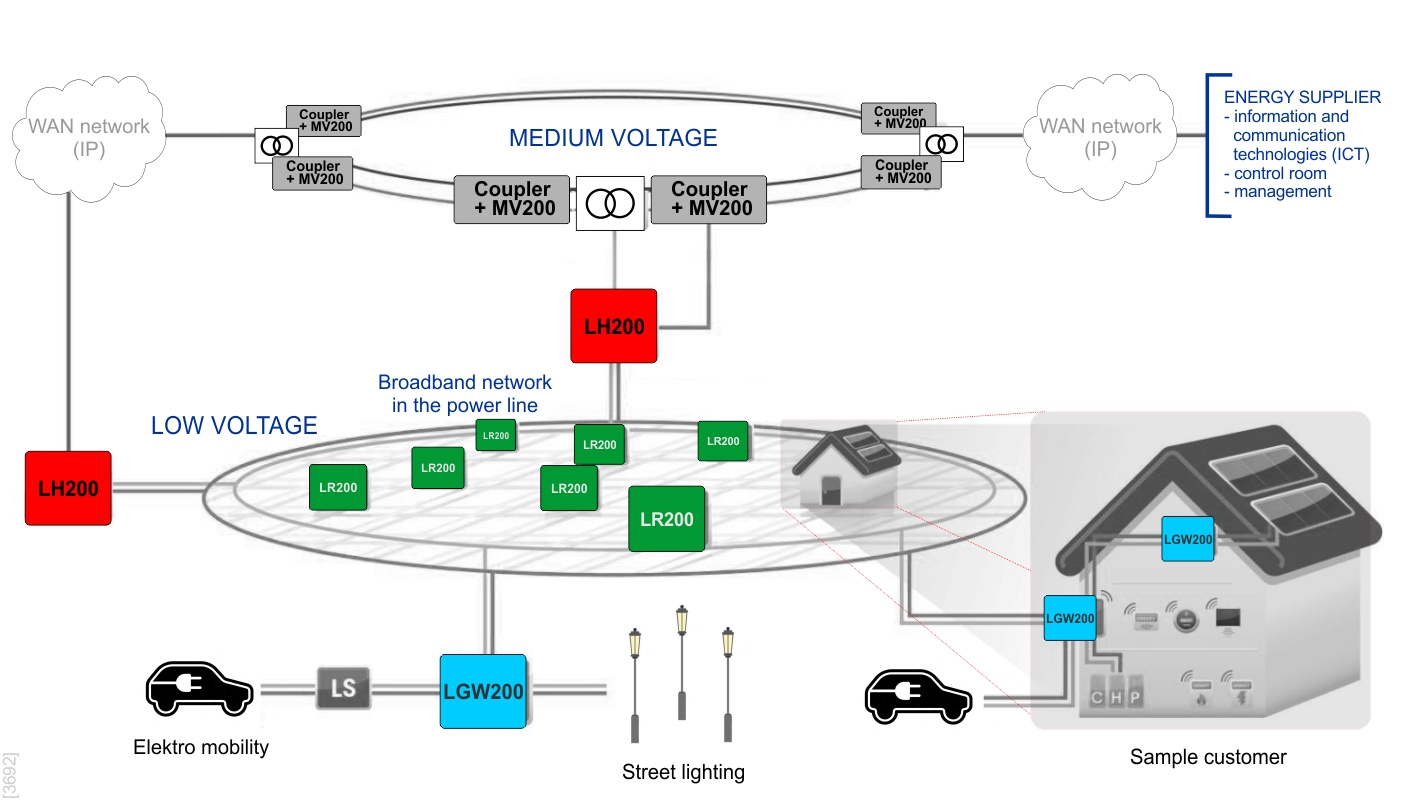

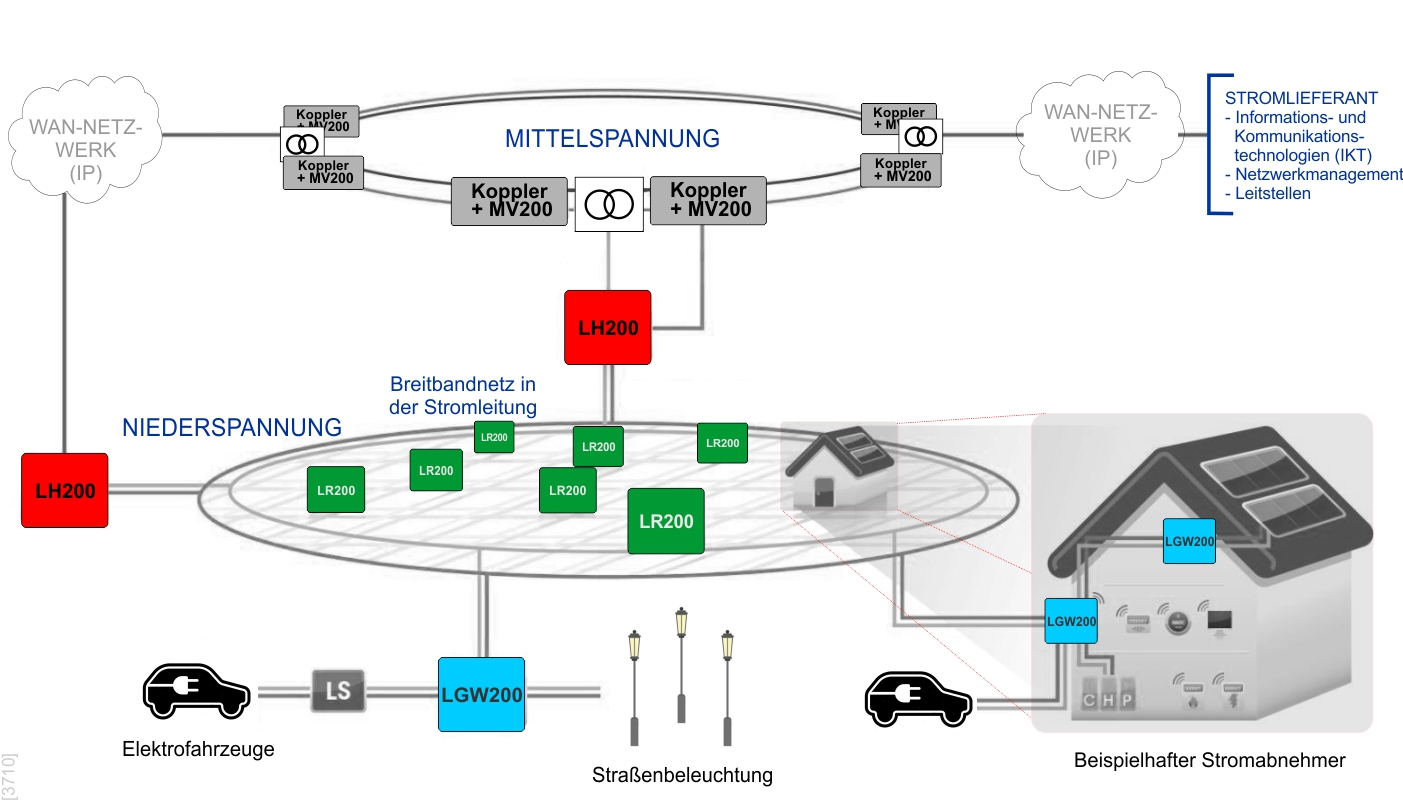

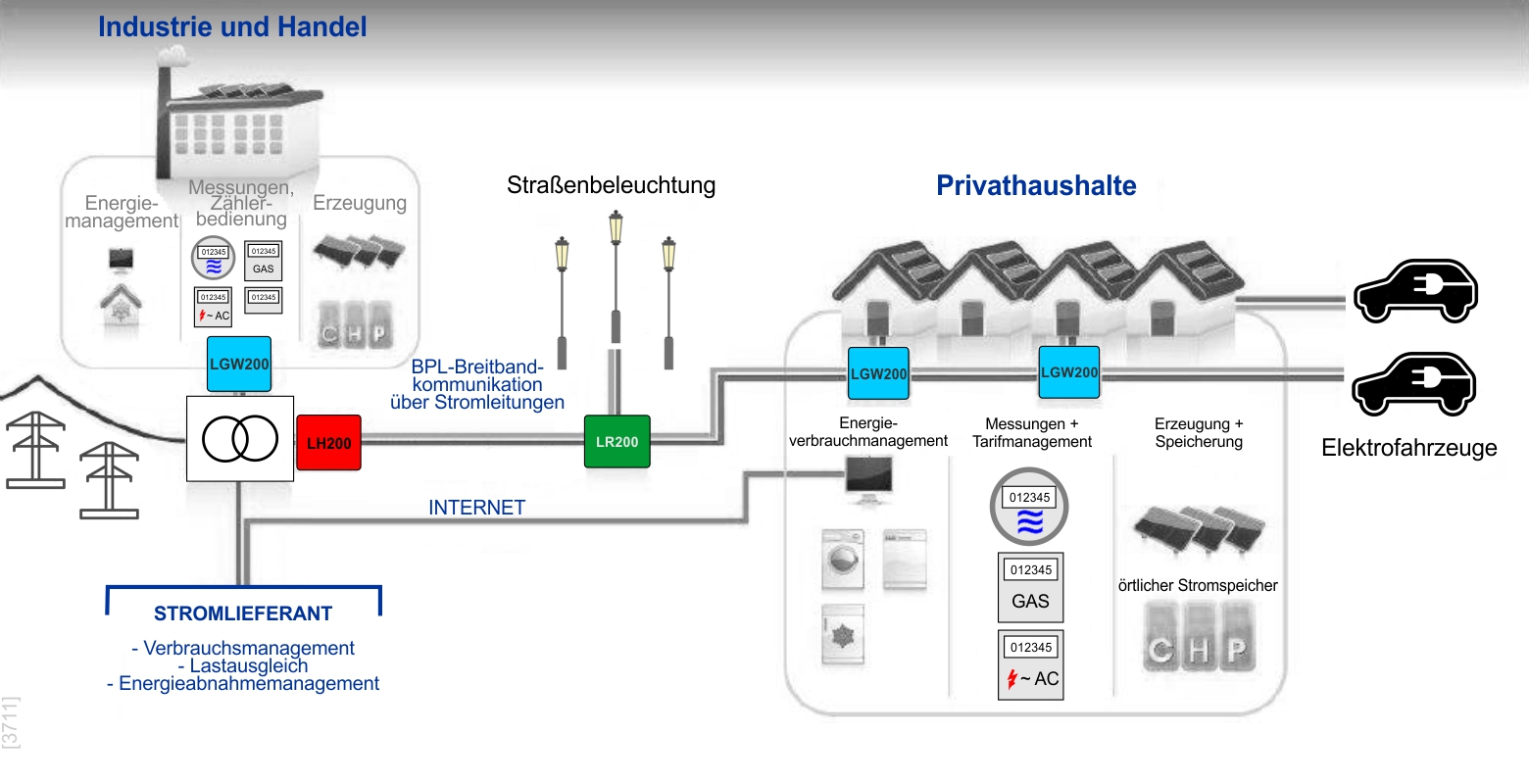

Beispiele für Geräte, die ein Kommunikationssystem für die BPL-Übertragung bilden:

• Gateway/Endgerät des BPL-Kunden
• Head End (HE) – Verwalter des Niederspannungs-BPL-Netzes
• Mittelspannungsmodem
• Mittelspannungsverbinder

MIKRONIKA bietet Geräte für die Erstellung eines Kommunikationssystems zur BPL-Übertragung sowie das Know-how für die Planung und Implementierung eines solchen Systems. Bei weiteren Fragen stehen wir Ihnen jederzeit zur Verfügung. Nach Erhalt der erforderlichen Vorgaben erstellen wir Ihnen gerne ein technisches und kommerzielles Angebot.   [-]
