Überwachung von MS, MS/NS-Umspannwerken

[Implementiersierung Beispiele]

Um eine möglichst zuverlässige Energieversorgung zu gewährleisten, sollte eine Automatisierung sowohl eines MS/NS-Umspannwerkes als auch der tief im Netz eingesetzten Anlagen angestrebt werden. Intelligentes Stromnetz (Smart Grid) ist ein modernes Stromversorgungssystem, welches die Aktivitäten aller Beteiligten – also Erzeugung, Übertragung, Verteilung und Verbrauch – auf intelligente Weise miteinander verknüpft, um Strom sicher, wirtschaftlich und äußerst störungsfrei bereitzustellen.

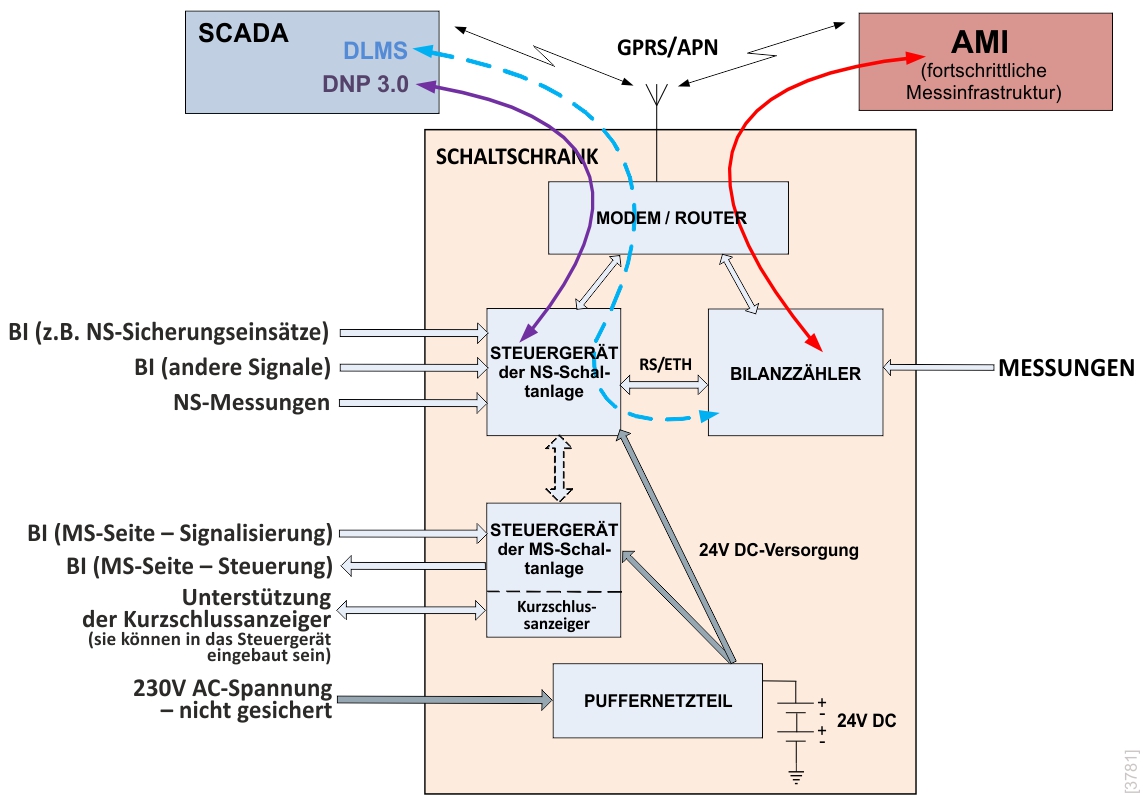

Das allgemeine Konzept zur Überwachung vom MS-/NS-Umspannwerk ist im nebenstehenden Blockdiagramm dargestellt.

Binäre Signale zur Überwachung auf der Niederspannungsseite:

Signalisierung bei Türöffnung
Signalisierung des Batteriebetriebs (Ausfall der 230V AC - Stromversorgung)
Signalisierung bei Batterieentladung
Signalisierung bei Batterieausfall
Anschluss des Diebstahlschutzmoduls des Transformators
Signalisierung von Spannungsausfällen über binäre Ausgänge des Bilanzzählers
Signalisierung bei Überschreitung der Spannungsgrenzwerte
Signalisierung bei Durchbrennen der NS-Sicherungseinsätze – (1–8 Signale)
Zusatz – Meldung eines Kurzschlussstromflusses in der MS-Leitung

Konzept für die Überwachung vom MS-/NS-Umspannwerk in der Mindestausführung

Zu den Geräten, mit denen das Konzept der intelligenten Überwachung M MS/NS-Umspannwerk umgesetzt werden kann, gehören: SO-52v21, USP-140 und
DCM-100.

Der digitale Charakter des Netzes ermöglicht eine hohe Flexibilität bei dessen Verwaltung. Darüber hinaus ermöglichen Smart-Grid-Netze die Fernablesung von Stromzählern, die Überwachung des Netzzustands sowie eine schnelle Reaktionsfähigkeit bei dauerhaften Störungen der Energieversorgung. [-]
