FARBE - nicht zur Verwendung empfohlen | FARBE - Modul/Gerät hergestellt

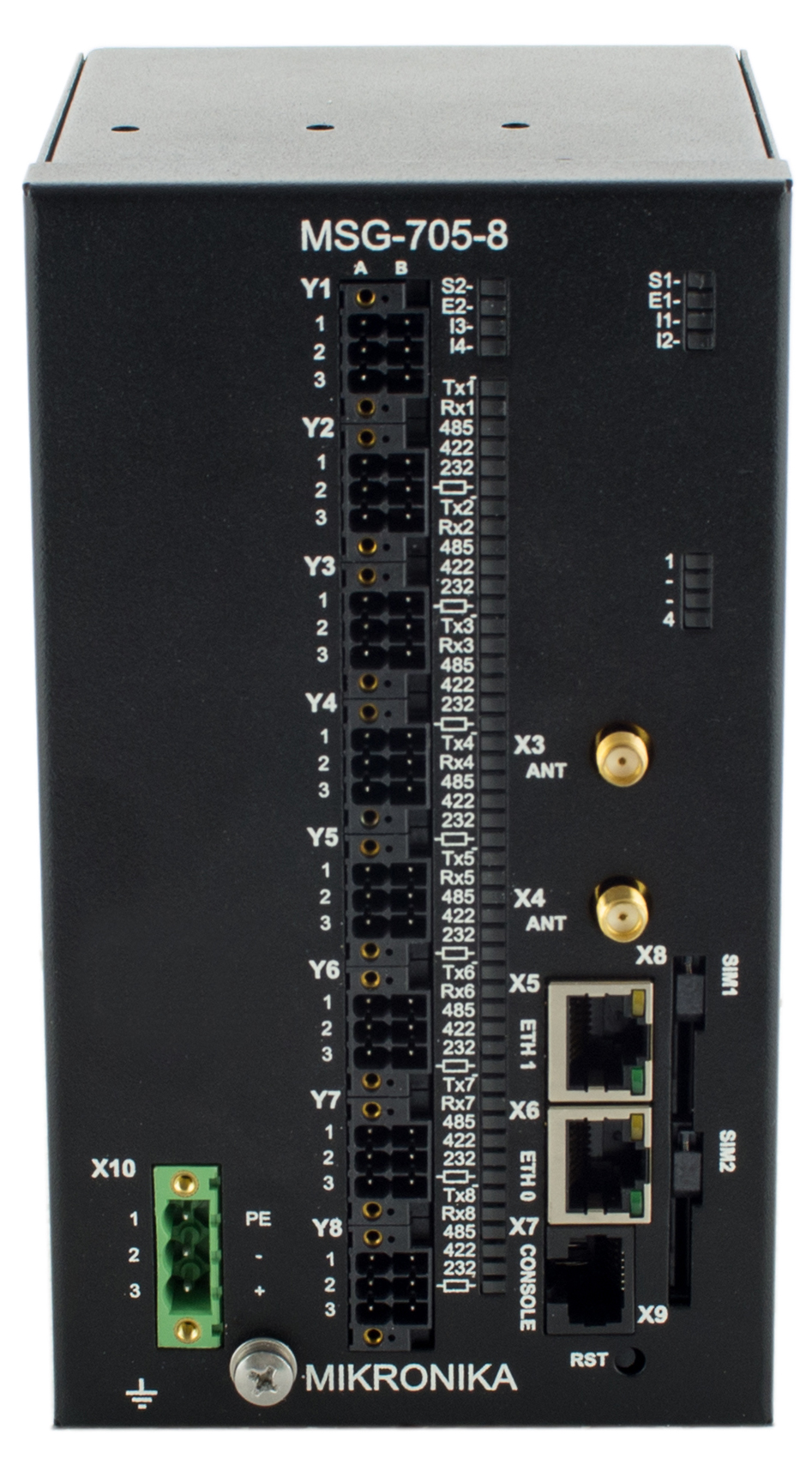

MSG-705-xx ist ein Router mit der Funktionalität eines seriellen Geräteservers. Er fungiert auch als Modem, Datenkonzentrator und Protokollkonverter. Das Gerät ist für den Einsatz in Smart-Grid- und Smart-Metering-Systemen für Geräte vorgesehen, welche die Standards GPRS/UMTS/LTE nicht autonom unterstützen. Die Verbindung zum Router seitens des GSM-Netzes erfolgt über die Netzwerkprotokolle TCP/IP oder UDP. Objektseitig verfügt der MSG-705/ab-x über zwei Ethernet-Ports. Standardmäßig kommuniziert der Router zu Reclosern, digitalen Schutzgeräten, elektronischen Stromzählern, Steuergeräten für Biogasanlagen, Wind- oder Photovoltaikparks und anderen Steuergeräten/Systemen, die mit MSG-kompatiblen Kommunikationsschnittstellen ausgestattet sind.
Der Router MSG-705/ab-x wird in zahlreichen Varianten angeboten. Bei der Ausführung in einem Baugruppenträger kann er über 4 bis 24 programmierbare serielle Übertragungskanäle verfügen. Die Kompaktmodelle mit den Bezeichnungen MSG-705-8 und MSG-705-16 verfügen dementsprechend über 8 bzw. 16 galvanisch getrennte serielle Übertragungskanäle. Jeder der seriellen Ports kann unabhängig voneinander für den Betrieb im RS-232-, RS-422- oder RS-485-Modus programmiert werden.
Bei der Variante in einem Baugruppenträger hängt die Anzahl der verfügbaren seriellen Schnittstellen von der Anzahl der im Gerät verwendeten mST-xx-yy-Module ab. Das Gehäuse bietet Platz für insgesamt bis zu sechs Module. Die für einen Baugruppenträger vorgesehenen Paketvarianten:
*) Insgesamt können bei einem modular aufgebauten Gerät 4 beliebige mST-xx-yy-Pakete mit seriellen Übertragungskanälen verwendet werden. [-]
Die Stromversorgung des Routers ist galvanisch von den Kommunikationsschnittstellen und den Logikschaltungen getrennt. Die vielseitige galvanische Trennung gewährleistet eine hohe Betriebssicherheit, Beständigkeit gegen durch Überspannungen verursachte Schäden und eine hohe Störfestigkeit.
Das integrierte Kommunikationsmodem ist mit zwei SIM-Kartensteckplätzen ausgestattet, wodurch der Betrieb in den Netzen zweier verschiedener Betreiber möglich ist.
Zur Gewährleistung der Verbindungsredundanz kann in einer bestimmten Anwendung beim Kunden ein Funkmodem in dedizierten Standards, z. B. TETRA, DMR, sowie ein Funkmodem in dedizierten oder offenen Frequenzbereichen angeschlossen werden.
Der Router MSG-705/ab-x erfüllt die Funktionen der Authentifizierung der Ausführung von Steuerbefehlen gemäß der Norm PN-EN 62351-1 zusammen mit der Erweiterung PN-EN 62351-3. Die Chiffrierschlüssel können vom zentralen Server aus übersendet werden. [-]
Der Konverter RS-ETH-003 erfüllt eine ähnliche Funktion wie ein serieller Geräteserver, verfügt jedoch über zwei logische serielle Ports. Weitere Informationen zu diesem Gerät finden Sie in der Produktgruppe "Geräte > Datenübertragung > Konverter und Trennwandler". [-]
Nicht empfohlen zur Anwendung in den neuen Bearbeitungen
Die STC-3xx sind Switches, die als serielle Geräteserver fungieren. Weitere Informationen dazu finden Sie in der Produktgruppe "Geräte > Datenübertragung > Multiplexer und Signalvervielfacher". [-]
