Störschreibgeräte

Ziel der Aufzeichnung ist die Identifizierung auftretender Störungen. Ein hohes Ausmaß an Störungen kann zu Notfällen führen. Ein Ausfall des Energiesystems kann unvorhersehbare Folgen haben, deren Behebung mit hohen Kosten verbunden sein kann. Die Störschreibgeräte ermöglichen eine frühzeitige Aufzeichnung und Analyse auftretender Unregelmäßigkeiten. Diese Geräte zeichnen sich durch eine hohe Beständigkeit gegen raue Umgebungsbedingungen in Umspannwerken aus.

Störungen sind Signale, die mit hoher Frequenz gemessen werden. Das Gerät SMT-102/103 kann Signale mit einer Frequenz von 2 500 000 Samples/s aufzeichnen. Die Geschwindigkeit der Spannungsänderungen, die zur Aufzeichnung des Oszillogramms führen, beträgt bis zu 2000 kV/µs. Auf der Grundlage der Wissensdatenbank und der identifizierten Anhaltspunkte werden Bemerkungen und Alarme generiert, die mit Hinweisen und Erklärungen für das Betriebsführungs- und Leitstellenpersonal verknüpft sind.   [-]

SO-52v11-eMR

Das Gerät SO-52v11-eMR dient zur Aufzeichnung von Störungen in den Feldern der Nieder-, Mittel- und Hochspannungsschaltanlagen. Je nach Anzahl der zu erfassenden Signale können einzelne Aufzeichnungsgeräte zu einem Netzwerk verbunden werden, wodurch eine Hardware-Schicht eines stationären, räumlich verteilten Systems zur Erfassung und Analyse von Störungen entsteht. Die Daten werden auf einer SD-Karte im COMTRADE-Format gespeichert und an das übergeordnete System übertragen. Im übergeordneten System werden sie durch eine dedizierte Software verarbeitet, um die Ursachen von Störungen zu identifizieren, Fehler zu orten oder den Zustand des Netzes zu bewerten.

Die standardisierten Kommunikationsprotokolle des Aufzeichnungsgeräts ermöglichen die Kommunikation zu fremden Systemen für die Ablesung und Analyse von Daten.

Standardmäßig ist das Störschreibgerat SO-52v11-eMR mit folgenden Baugruppen ausgestattet:

  • PJC-834-24 (Zentraleinheitsbaugruppe)
  • MPL-416 w.014 (Messeingabebaugruppe)
  • MWS-501-H w.221 (binäre Eingabebaugruppe mit Hysterese der Eingangsspannungspegel)
  • MZA-210 (Netzteilbaugruppe)

Die Baugruppen werden über zwei interne Kommunikationsbusse verbunden und mit Strom versorgt. Der Aufbau der Baugruppen des Aufzeichnungsgerätes ermöglicht deren Austausch unter Spannung, ohne den Strom abschalten zu müssen.

Mustergerät SO-52v11-eMR

Die Zentraleinheitsbaugruppe realisiert die Übertragung über einen Ethernet-Kanal mit externen Kommunikationsgeräten oder anderen Systemen unter Verwendung der Protokolle DNP 3.0, Modbus, IEC61850, TFTP, FTP, http, Telnet oder der anderen mit dem Hersteller vereinbarten Protokolle. Die Baugruppe MPL-416 v.014 ist eine Spannungs- und Strommessbaugruppe. Sie verfügt über 4 Spannungsmesseingänge mit einem Nennwert von 100V und 4 Stromeingänge, die in den Bereichen 1A, 5A, 20A und 100A messen. Die binäre Eingabebaugruppe MWS-501-H v.221 verfügt über 32 unabhängige, galvanisch getrennte Eingänge. Die Nennspannung des Kanals beträgt 220V DC. Die Baugruppe unterstützt eine Eingangsspannungshysterese. Die Netzteilbaugruppe versorgt alle Module des Geräts mit den erforderlichen Spannungen.

Durch die MPL-Baugruppe werden Ströme und Spannungen kontinuierlich und synchron mit entsprechender Genauigkeit gemessen. Sobald das Kriterium für die Auslösung der Aufzeichnung erfüllt ist, werden schnell veränderliche, abgetastete Verläufe analoger Eingangssignale, binärer Signale und langsam veränderliche Verläufe der berechneten Netzparameter wie Leistung, Spannungs- oder Stromasymmetriekomponenten aufgezeichnet. Alle Aufzeichnungen erfolgen mit der Zeit vor der Auslösung (Pre-Trigger), mit der Zeit des Ereignisses und der Zeit nach der Auslösung (Post-Trigger). Das Schreibgerät unterstützt zwei Arten von Aufzeichnungsverläufen: schnell und langsam veränderlich.

Um einen möglichst breiten Anwendungsbereich des Störschreibgeräts zu gewährleisten, wurde das Gerät mit mehreren Triggerarten für die Auslösung der Aufzeichnung ausgestattet:

  • Messereignisse – Überschreitung und Rückkehr aus der Überschreitung eines vom Gerät überwachten Parameters des Stromnetzes
  • Momentane Ereignisse – Schwellenwertüberschreitung eines Momentanwerts am Spannungs- oder Stromeingang
  • Binäre Ereignisse – Überschreitung infolge einer Zustandsänderung am binären Eingang
  • Ereignisse aus logischen Funktionen – Überschreitung einer vom Benutzer individuell definierten logischen Funktion   [-]

SO-52v11-eMR-1T/2T

Das Aufzeichnungsgerät SO-52v11-eMR-1T/2T dient zur Aufzeichnung von Störungen in den Feldern der Nieder-, Mittel- und Hochspannungs-Schaltanlagen. Das Gerät misst die Größen und Parameter, die für die Bewertung der Ausmaße von Störungen, einschließlich dieser vom Typ „Transienten“, erforderlich sind.Einzelne Geräte können zu einem Netzwerk verbunden werden und bilden so die Hardware-Ebene eines stationären, räumlich verteilten Systems zur kontinuierlichen Störungsüberwachung.

Die gesammelten Daten werden an das übergeordnete System übertragen. Dort werden sie verarbeitet und von einem dedizierten System zur Störungsanalyse auf Basis des SYNDIS-Systems dargestellt.

Das Aufzeichnungsgerät kann mit einer Messbaugruppe (Version SO-52v11-eMR-1T) oder mit zwei Baugruppen (Version SO-52v11-eMR-2T) ausgestattet sein. Die Version mit einer Baugruppe dient zur Aufzeichnung der Parameter von 4 Spannungen und 4 Strömen in einem Messfeld des Stromnetzes. Die Version mit zwei Baugruppen ermöglicht die gleichzeitige Überwachung an zwei Punkten des Stromnetzes. Jede der Baugruppen wird individuell konfiguriert, sodass Messungen auf verschiedenen Spannungs- und Stromniveaus möglich sind: beispielsweise auf der Oberspannungsseite- und der Unterspannungsseite eines Transformators bzw. auf der Sammelschiene und dem Abgangsfeld in einer Schaltanlage.

Die standardisierten Kommunikationsprotokolle des Registriergeräts ermöglichen die Zusammenarbeit mit Datenauslese- und -Analysesystemen verschiedener Hersteller.

Mustergerät SO-52v11-eMR-1T

Standardmäßig ist das Störschreibgerät (SO-52v11-eMR-1T) mit folgenden Baugruppen ausgestattet:

  • PJC-834-24 (Zentraleinheitsbaugruppe)
  • MJE-426-004 (Messeingabebaugruppe)
  • MZA-210 (Netzteilbaugruppe)
  • MWS-501-H w.221 – zusätzlich (binäre Eingabebaugruppe mit Hysterese der Eingangsspannungspegel)

Das Gerät ist mit einer Funktion zur Aufzeichnung von Ereignissen wie Einbrüche, Unterbrechungen, Anstiege, Stoßströme, Überschreitungen von Momentanwerten und benutzerdefinierte Ereignisse ausgestattet. Sobald das Kriterium für die Auslösung der Aufzeichnung erfüllt ist, werden die Verläufe der Spannungs- und Stromsignale mit einer definierten Pre-Trigger- und Post-Triggerzeit aufgezeichnet.

Das Aufzeichnungsgerät überprüft laufend die Übereinstimmung der Werte jeder Eingangsspannung und jedes Eingangsstroms mit den bei der Konfiguration festgelegten Schwellenwerten. Jede Überschreitung des Schwellenwerts für Spannungseinbrüche, Spannungsüberhöhungen und Unterbrechungen, schnelle Änderung der Spannung oder Stoßstrom löst die Aufzeichnung von Eingangssamples und/oder der berechneten Halbwelleneffektivwerte von Spannung und Strom aus. Das Gerät verfügt über drei Arten von Aufzeichnungsverläufen:

  • schnell veränderlich – Abtastung mit einer maximalen Frequenz von 12800 Hz
  • langsam veränderlich – Berechnungen in einem Zeitfenster von 20 ms, das um 10 ms verschoben wird
  • sehr langsam veränderlich – Berechnungen in einem Zeitfenster von 200 ms

Das Gerät verfügt über mehrere Arten von Kriterien für die Auslösung der Aufzeichnung:

  • bei Überschreitung der Momentanwerte
  • bei Überschreitung der Halbwelleneffektivwerte
  • bei Überschreitung der Aggregationsparameter 200 ms, 3 s, 10 min
  • bei Zustandsänderung von binären Signalen

Die Bedingungen für die Auslöseschwellen und deren Anstiegsgeschwindigkeit werden im Programm pConfig konfiguriert.   [-]

SO-52v11-R

Nicht für den Einsatz in Neuentwicklungen empfohlen

[ersetz durch SO-52v11-eMR oder SO-52v11-eMR-1T/2T]

Das Störschreibgerät SO-52v11-R zeichnet den Betriebsverlauf und Störungen in den Feldern der Schaltanlagen aller Spannungsebenen auf.

Je nach Anzahl der zu erfassenden Signale können einzelne Geräte zu einem Netzwerk verbunden werden und bilden so die Hardware-Ebene eines stationären, räumlich verteilten Systems zur Erfassung und Analyse von Störungen.

Die gesammelten Daten werden an das übergeordnete System übertragen und von einer dedizierten Software verarbeitet, um die Ursachen der Störung zu identifizieren.   [-]

Mustergerät SO-52v11-R

SMT-101

Nicht für den Einsatz in Neuentwicklungen empfohlen

[ersetzt durch SMT-102/103 oder SMT-105]

Ein äußerst interessantes Gerät ist unser dedizierter Messwandler SMT-101 mit einem Satz von Messsonden, der für die Überwachung von Durchführungsisolatoren bestimmt ist. Die Implementierung dieses Wandlers bereitete uns unvergessliche „energetische” Eindrücke, als wir während der Tests im Reparaturbetrieb für Energietechnik in Czerwonak erfolgreich Entladungen und Kurzschlüsse auf der 110-kV-Leitung registrierten.   [-]

Ersetzt durch SMT-102, 103, bzw. 105

SMT-102/103

Das Modul SMT-102/103 verfügt über eine dedizierte mikroprozessorgestützte Messschaltung mit Aufzeichnungsfunktion und ist für die Überwachung von Durchführungen vorgesehen. Die Messschaltung kann bis zu 6 Durchführungen, mit denen Netz- und Blocktransformatoren ausgestattet sind, überwachen. Das Modul kann mit Trafoüberwachungssystemen, Stationssystemen für Steuerung und Überwachung zusammenarbeiten oder eigenständig als ein Stationsautomatisierungsgerät eingesetzt werden.

Das Aufzeichnungsmodul SMT-102-Z besteht aus einem Netzteil, einer Messbaugruppe und einer binären Ausgabebaugruppe z. B. MSS-216. Dadurch wird die Möglichkeit geschaffen, Warn- und Alarmsignale auszugeben. Das Aufzeichnungsmodul SMT-103 dagegen besteht nur aus einer Messbaugruppe SMT-103 und dem Netzteil MZA-410 und hat keine binäre Ausgabebaugruppe.

An die Eingänge der Messkanäle werden Signale von CPT-00x-Sonden zugeführt, die in den Messbuchsen der Durchführungen angebracht sind. Die Überwachung kann sowohl die obere als auch die untere Spannungsseite des Transformators umfassen.

Das Gerät ist für die Schalttafelmontage sowohl von vorne als auch von hinten vorgesehen. Das Aufzeichnungsgerät kann zu einer unabhängigen, externen Diagnosesoftware, z. B. zum Überwachungssystem SYNDIS ES oder SYNDIS ESB kommunizieren.   [-]

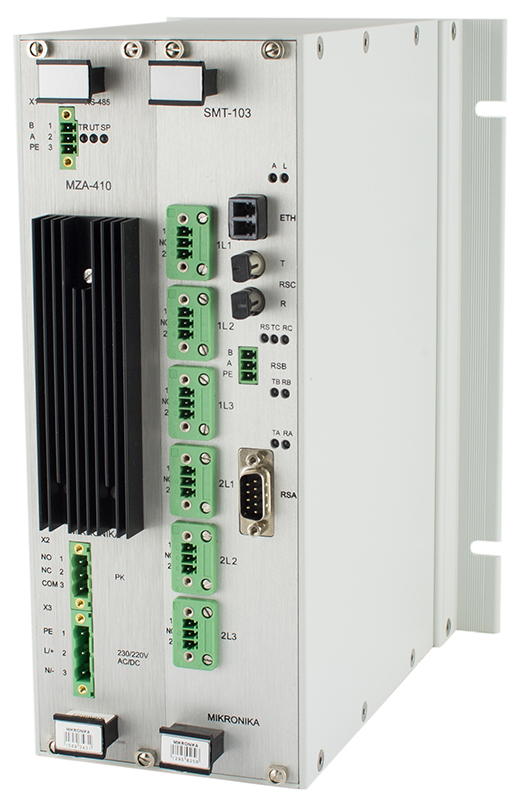

Mustergerät SMT-103

SMT-105

Das Modul für die Überwachung von Durchführungen SMT-105 ist ein dediziertes Messgerät mit der Funktion der Aufzeichnung sowie Ausgabe von Warnungen und Alarmen. Das System ist für die Überwachung von maximal 6 Gehäus-eisolatoren oder von bis zu 8 Isolatoren in einer anderen Ausführung ausgelegt, mit denen Netz- und Blocktransformatoren ausgestattet sind.

Das Gerät ist modular aufgebaut. Es besteht aus einem Netzteilmodul (MZA-410), einem oder zwei Messmodulen (MJE-003), einem Rechen- und Kommunikations-modul (PJC-9xx-x) und einem optionalen Modul für binäre Ausgabe (MSS-266, MSS-276) oder für die Temperaturmessung (MTI-1xx).

Durch die Messmodule werden die an die Messeingänge V1, V2, V3 zugeführten Spannungssignale gemessen. Diese Signale werden von maximal drei kapazitiven Messsonden vom Typ CPT geliefert, welche in den Messbuchsen der Durchführungen der Oberspannungs- oder Unterspannungsseite des zu überwachenden Transformators angebracht sind. Diese Module messen auch Referenzspannungssignale aus Feldwandlern für die den zu überwachenden Durchführungen entsprechenden Spannungen. Diese werden an die Eingänge L1, L2 und L3 angelegt. Die Referenzspannung aus den Spannungswandlern in der Leitung wird zur Korrektur von momentanen Spannungsabweichungen verwendet, die sich aus der Asymmetrie der vom SMT-Modul gemessenen Netze ergeben. Dadurch wird eine deutliche Verbesserung der Genauigkeit der Berechnungen der Isolationskennzahlen des zu überwachenden Isolators erzielt.   [-]

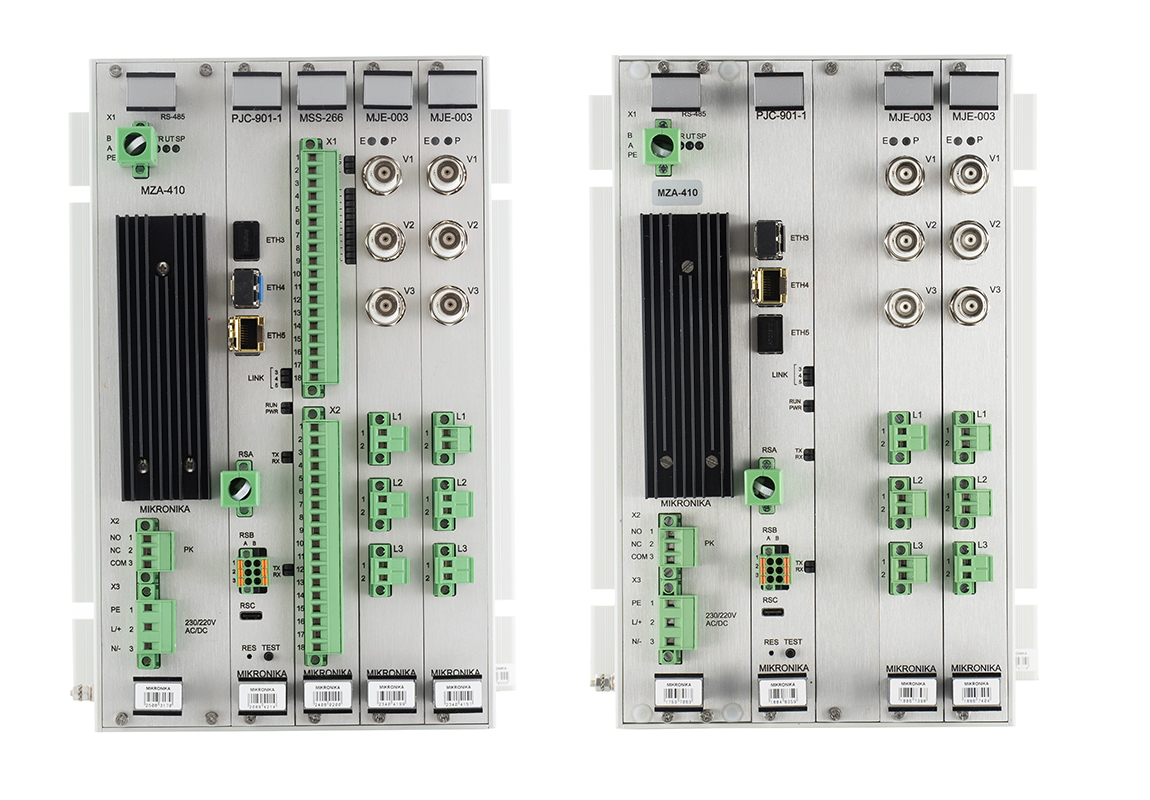

Beispielgeräte SMT-105-223 (links) und SMT-105-220 (rechts)

Die Verarbeitung, Speicherung der Messungen und alle Berechnungen der Isolationskennwerte der zu überwachenden Durchführung werden im Berechnungs- und Kommunikationsmodul durchgeführt. Das Modul für binäre Ausgabe wird in das Steuergerät eingebaut, falls binäre Warn- und Alarmsignale erforderlich sind.

Zur Konfiguration der Parameter vom SMT-105, einschließlich der Warn- und Alarmschwellen, dient die Konfigurationssoftware pConfig. In dieser Software wird auch die Speicherrate der zu überwachenden Isolationsindikatoren und der zu messenden Parameter im internen Speicherpuffer eingestellt.

Das Modul zur Überwachung von Durchführungen SMT-105 führt im On-line-Modus, d.h. 24 Stunden am Tag / 7 Tage die Woche, folgende Messungen und Meldungen für die Durchführung in jeder zu überwachenden Phase durch:

  • Messung der effektiven Phasenspannung der Leitung
  • Messung von Winkeln zwischen Phasen
  • Messung des Kapazitätswertes C1
  • Bestimmung der Wertänderung der Kapazität C1
  • Messung des Wertes tgδ
  • Bestimmung der Wertänderung tgδ
  • Messung der Frequenz
  • Leckstrom der Durchführung
  • Verlustleistung
  • Temperatur der oberen Ölschicht (Option, die in der Planungsphase ausgewählt werden kann)
  • Außentemperatur (Option, die in der Planungsphase ausgewählt werden kann)
  • Speicherung der Messwerte der Isolationsindikatoren und anderer gemessener Größen in einem lokalen nichtflüchtigen Datenpuffer auf einer eingebetteten eMMC-Platine
  • Aufzeichnung von transienten Überspannungen mit einer Aufzeichnungszeit von 21 bis 134 ms und konfigurierbaren Auslöseschwellen
  • Aufzeichnung von RMS-Werten mit einer Aufzeichnungszeit von 100 s und konfigurierbaren Auslöseschwellen
  • Erfassung der Anzahl von transienten Überspannungen mit konfigurierbaren Dauerzeiten von 0,4 µs bis 200 ms
  • Erfassung der Anzahl von RMS-Überspannungen
  • Ausgabe eines Warnsignals bei Erfassung einer Störung des Kapazitäts- oder des tgδ-Wertes der Durchführung, welche in der Überschreitung des eingestellten Schwellenwertes und der Dauerzeit der Störung besteht.
  • Ausgabe eines Alarmsignals bei Erfassung einer erheblichen Störung des Kapazitäts- oder des tgδ-Wertes der Durchführung, welche in der Überschreitung des eingestellten Schwellenwertes und der Dauerzeit der Störung besteht   [-]

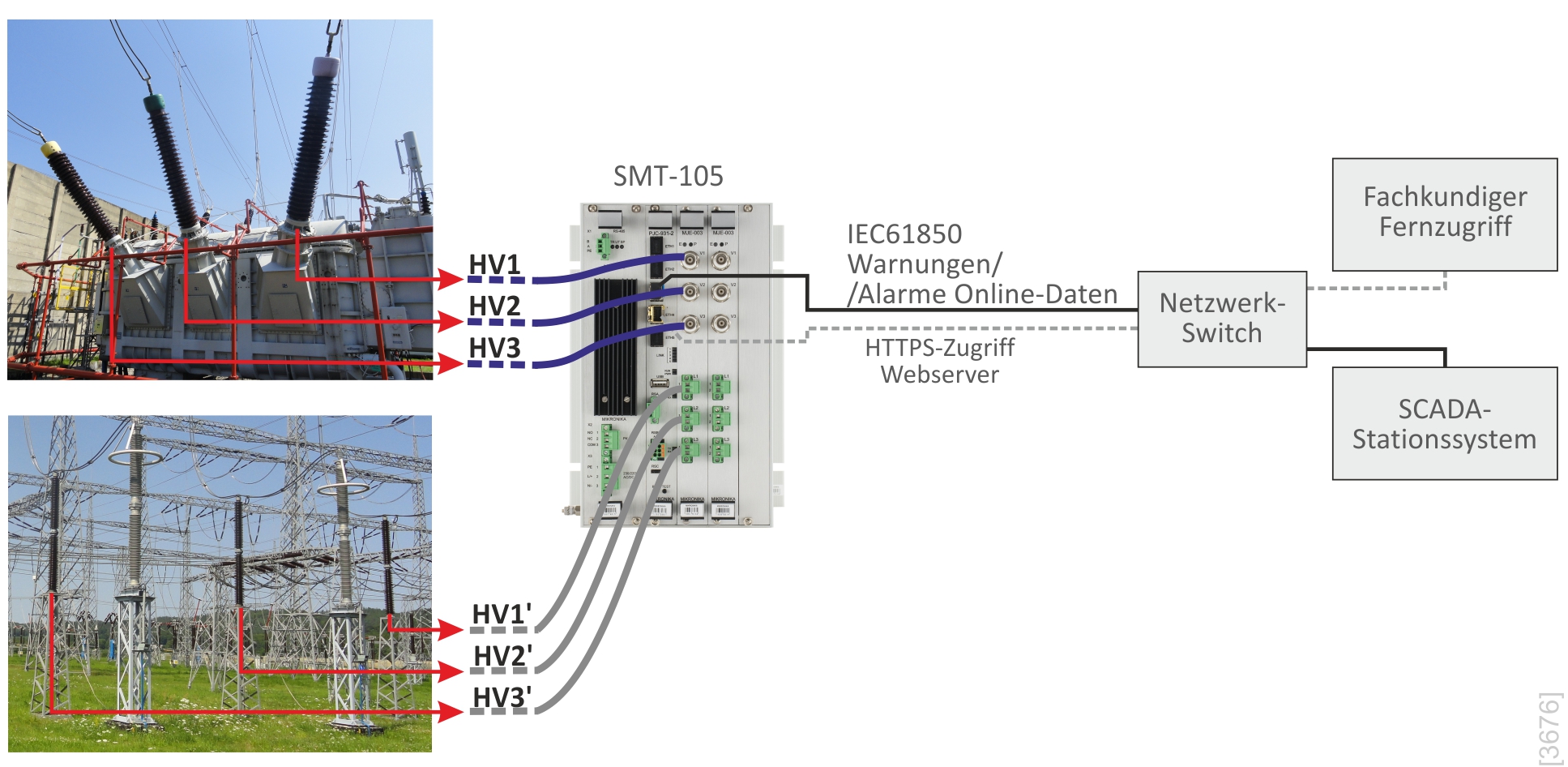

SMT-105-220 auf einem dreiphasigen Netztransformator – Überwachungsschema nur für die Oberspannungsseite
