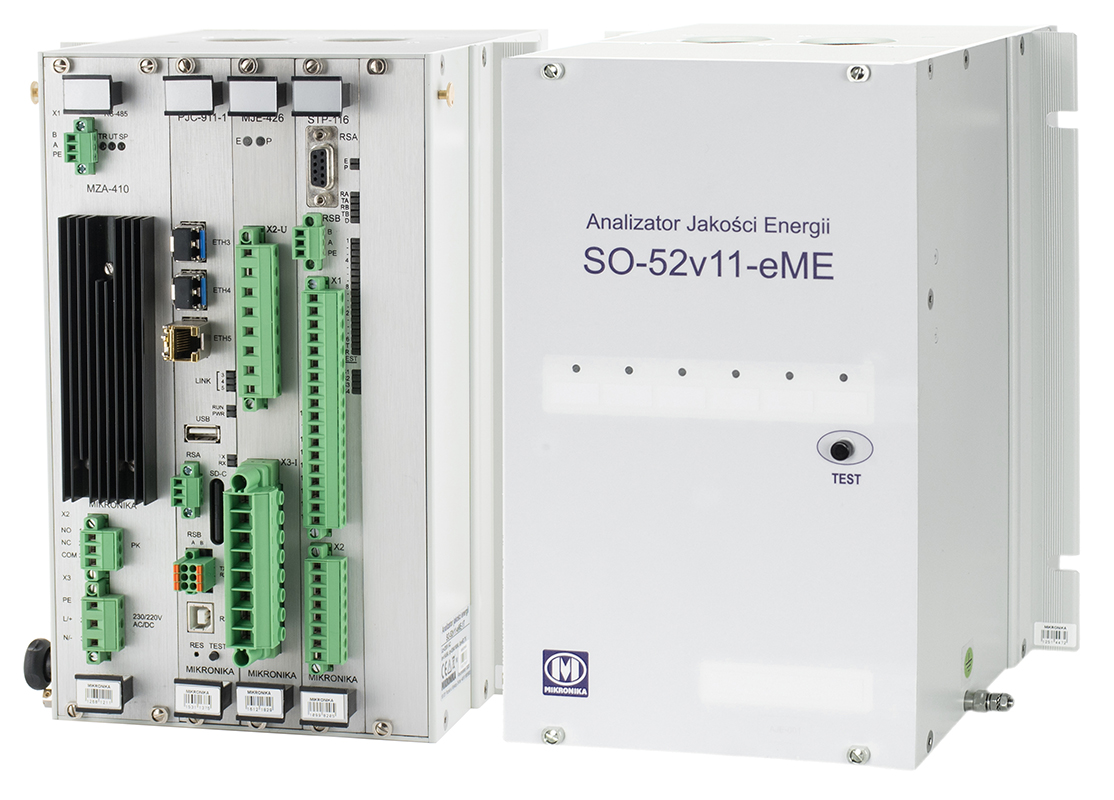

Analizator SO-52v11-eME przeznaczony jest do rejestracji, pomiarów i analizy jakości energii w polach rozdzielni elektroenergetycznych, niskiego, średniego i wysokiego napięcia. Analizator mierzy wielkości oraz parametry wymagane do oceny jakości energii, zgodnie ze wszystkimi wymaganiami odpowiednich norm. Pojedyncze analizatory mogą być łączone w sieć tworzącą warstwę sprzętową rozproszonego systemu stacyjnego, który w sposób ciągły monitoruje jakość energii elektrycznej.
Dane gromadzone są w pamięci analizatora lub na karcie SD. Są one przesyłane przez dowolny rodzaj łącza (Ethernet, GPRS) do serwera danych. Po przesłaniu danych do systemu nadrzędnego są tam przetwarzane, analizowane i przygotowywane do prezentacji. Zajmuje się tym specjalizowany system oceny jakości energii SYNDIS PQ.
Analizator może być wykonany w wersji z jednym modułem jakości energii (wersja SO-52v11-eME-1) lub z dwoma modułami (wersja SO-52v11-eME-2). Wersja jednomodułowa służy do pomiarów parametrów 4 napięć i 4 prądów w jednym polu pomiarowym sieci energetycznej. Wersja z dwoma modułami pozwala na jednoczesny pomiar jakości energii w dwóch punktach sieci energetycznej. Każdy z modułów jest konfigurowany indywidualnie, więc możliwy jest pomiar na różnych poziomach napięcia i prądu. Przykładowo, na stronie GN i DN transformatora lub na szynie i polu odejściowym w rozdzielni elektroenergetycznej.
Poniższa konfiguracja przedstawiona jest dla modelu SO-52v11-eME-1 (w wersji podstawowej):
Konfiguracja modelu SO-52v11-eME-2:
Znormalizowane protokoły komunikacyjne analizatora pozwalają na współpracę z systemami odczytu i analizy danych, pochodzącymi od różnych producentów. Urządzenie jest przeznaczone do instalacji w trudnych warunkach środowiskowych, w obecności dużego zapylenia, wilgoci i zakłóceń elektromagnetycznych. [-]
