Znormalizowane protokoły komunikacyjne rejestratora pozwalają na współpracę z systemami odczytu i analizy danych pochodzących od różnych producentów.

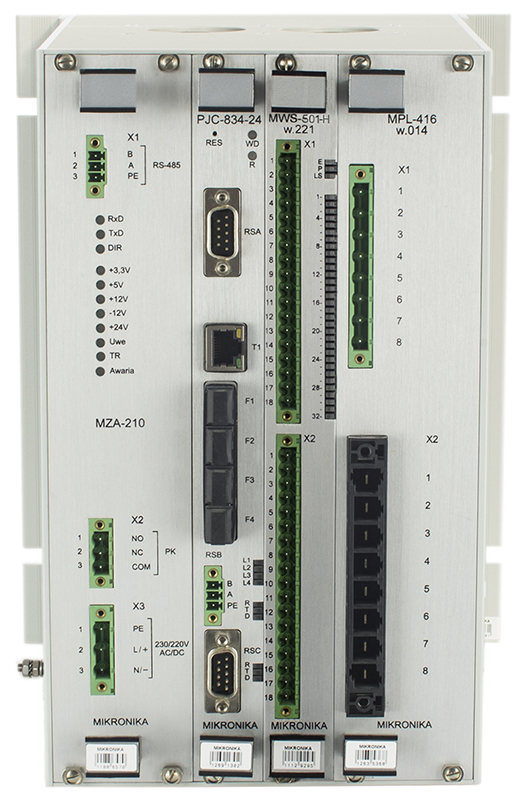

Standardowo rejestrator SO-52v11-eMR wyposażony jest w następujące moduły:
Moduły są łączone i zasilane przez dwie wewnętrzne szyna komunikacyjne. Konstrukcja modułów rejestratora umożliwia ich wymianę pod napięciem, bez konieczności odłączenia zasilania.
Moduł jednostki centralnej realizuje transmisję przez kanał sieci Ethernet z zewnętrznymi urządzeniami komunikacyjnymi lub innymi systemami za pomocą protokołów DNP 3.0, Modbus, IEC61850, TFTP, FTP, http, Telnet lub innymi uzgodnionymi z producentem. Moduł MPL-416 w.014 jest modułem pomiarowym napięciowo-prądowym. Posiada 4 wejścia pomiarowe napięciowe o znamionowej wartości 100V oraz 4 wejścia prądowe mierzące w zakresach 1A, 5A, 20A i 100A. Moduł wejść dwustanowych MWS-501-H w.221 posiada 32 niezależne, separowane galwanicznie wejścia. Napięcie znamionowe kanału wynosi 220V DC. Moduł posiada histerezę napięcia wejściowego. Moduł zasilacza dostarcza wszystkim modułom urządzenia wymaganych napięć.
Moduł MPL z odpowiednią precyzją, w sposób ciągły i synchronicznie mierzy prądy i napięcia. W momencie spełnienia kryterium wyzwolenia rejestracji, zapisywane są szybkozmienne, spróbkowane przebiegi analogowych sygnałów wejściowych, dwustanowych oraz wolnozmiennych przebiegów przeliczonych parametrów sieci, takich jak moc, składowe asymetrii napięcia czy prądu. Wszystkie zapisy dokonywane są z czasami rejestracji, wyprzedzenia, kontynuacji oraz czasem po ustąpieniu wyzwolenia. W rejestratorze zaimplementowano dwa typy przebiegów rejestracji, szybko i wolnozmienne.
W celu zapewnienia możliwie szerokiego pola zastosowań rejestratora, urządzenie zostało wyposażone w kilka typów wyzwoleń rejestracji:
Rejestrator SO-52v11-eMR-1T/2T jest przeznaczony do rejestracji zakłóceń w polach rozdzielni elektroenergetycznych niskiego, średniego i wysokiego napięcia. Rejestrator mierzy wielkości oraz parametry wymagane do oceny wielkości zaburzeń, w tym także zaburzeń typu „transients”. Pojedyncze rejestratory mogą być łączone w sieć, tworząc warstwę sprzętową stacyjnego, rozproszonego systemu ciągłego monitoringu zaburzeń.
Dane po zgromadzeniu przesłane są do systemu nadrzędnego. Tam są one przetwarzane i prezentowane przez specjalizowany system do analizy zakłóceń, bazujący na systemie SYNDIS.
Rejestrator może być wykonany z jednym modułem wejść pomiarowych (wersja SO-52v11-eMR-1T) lub z dwoma modułami (wersja SO-52v11-eMR-2T). Wersja jednomodułowa służy do rejestracji parametrów 4 napięć i 4 prądów w jednym polu pomiarowym sieci energetycznej. Wersja z dwoma modułami pozwala na jednoczesny nadzór w dwóch punktach sieci energetycznej. Każdy z modułów jest konfigurowany indywidualnie, więc możliwy jest pomiar na różnych poziomach napięcia i prądu. Przykładowo, na stronie GN i DN transformatora lub na szynie i polu odejściowym w rozdzielni elektroenergetycznej.
Znormalizowane protokoły komunikacyjne rejestratora pozwalają na współpracę z systemami odczytu i analizy danych, pochodzącymi od różnych producentów.

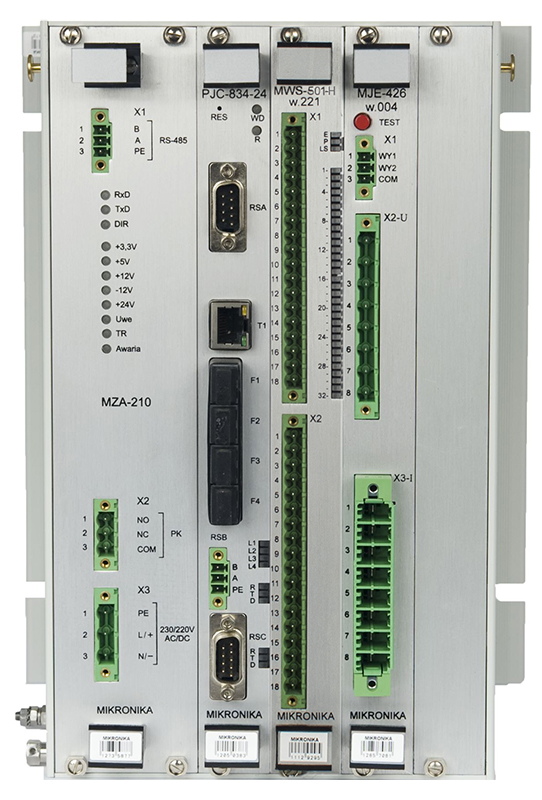

Standardowo rejestrator (SO-52v11-eMR-1T) wyposażony jest w następujące moduły:
Urządzenie wyposażone jest w funkcję rejestracji zdarzeń, takich jak zapady, przerwy, wzrosty, prądy udaru, przekroczenia wartości chwilowych i zdarzenia definiowane przez użytkownika. W momencie spełnienia kryterium wyzwolenia rejestracji, rejestrowane są przebiegi sygnałów napięcia i prądu ze zdefiniowanym czasem wyprzedzenia i kontynuacji.
Rejestrator na bieżąco sprawdza zgodność wartości każdego napięcia i prądu wejściowego z wartościami progowymi, zadanymi podczas konfiguracji. Każde przekroczenie wartości progowej dla zapadu, zaniku, wzrostu napięcia, szybkiej zmiany napięcia lub prądu udaru, powoduje pobudzenie rejestracji próbek wejściowych i/lub obliczonych półokresowych wartości skutecznych napięcia i prądu. Urządzenia ma trzy rodzaje przebiegów rejestracji:
Urządzenie posiada kilka rodzajów kryteriów wyzwoleń rejestracji:
Warunki progów wyzwoleń i szybkości ich narastania konfiguruje się w programie pConfig.
Rejestrator zakłóceń SO-52v11-R dokonuje rejestracji przebiegu pracy i zakłóceń w polach rozdzielni wszystkich poziomów napięć. W zależności od ilości sygnałów, które podlegają rejestracji, pojedyncze rejestratory mogą być łączone w sieć, tworząc warstwę sprzętową stacyjnego, rozproszonego systemu rejestracji i analizy zakłóceń. Zgromadzone dane przesyłane są do systemu nadrzędnego i przetwarzane przez specjalizowane oprogramowanie w celu identyfikacji przyczyn awarii.

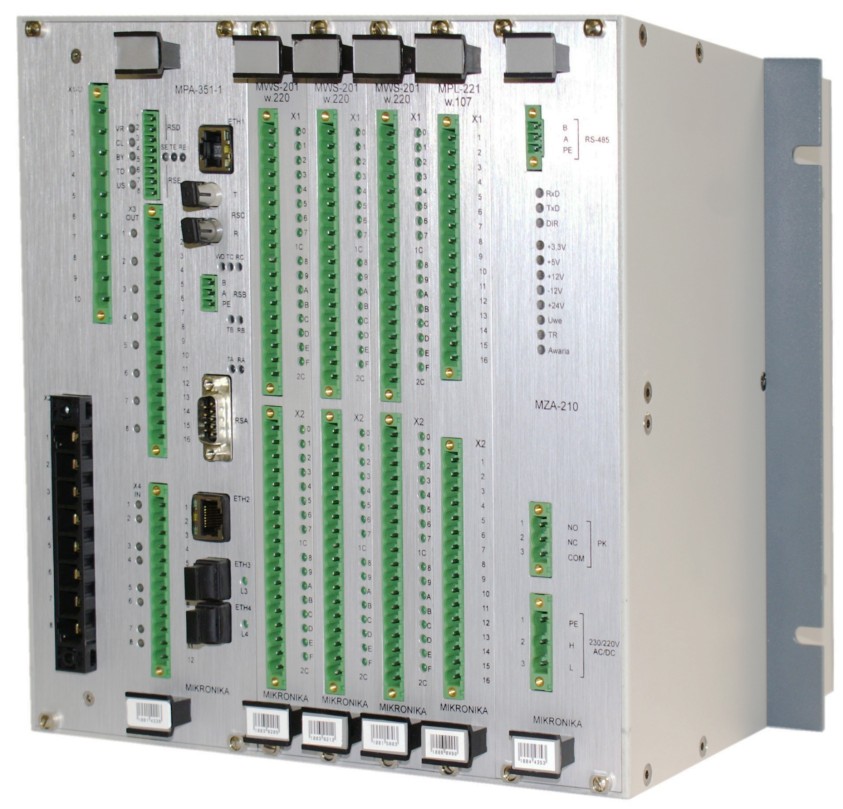

Standardowo rejestrator posiada następujące moduły:
Moduły są połączone i zasilane przez wewnętrzną szynę LVDS. W maksymalnej konfiguracji rejestrator może być wyposażony w cztery moduły MWS-201w.220 oraz redundantny zasilacz MZA-210.
Podstawowe funkcje rejestratora są realizowane przez moduł MPA-351-1R (pomiarowo-komunikacyjny). Moduł ten w sposób ciągły mierzy prądy i napięcia. W przypadku spełnienia warunków zainicjowania rejestracji zapisywane są przebiegi sygnałów analogowych i dwustanowych z odpowiednim czasem wyprzedzenia i zwłoki. Parametry zainicjowania rejestracji oraz jej czas są definiowane podczas konfiguracji parametrów rejestratora.
Moduł pomiarowo-komunikacyjny prowadzi także transmisję z zewnętrznymi urządzeniami komunikacyjnymi lub innymi systemami za pomocą protokołu MODBUS, DNP 3.0, IEC61850, TFTP i innymi uzgodnionymi na etapie projektowania systemu.
Niezwykle ciekawym urządzeniem jest nasz specjalizowany przetwornik pomiarowy SMT-101 wraz z kompletem sond pomiarowych, przeznaczony do monitoringu izolatorów przepustowych. Wdrożenie tego przetwornika dostarczyło nam niezapomnianych wrażeń „energetycznych” kiedy to podczas prób w Zakładzie Remontowym Energetyki w Czerwonaku rejestrowaliśmy z powodzeniem przebiegi wyładowań i zwarć na linii 110kV.
Przetwornik rejestruje przepięcia łączeniowe oraz burzowe po stronie pierwotnej i stronie wtórnej transformatora. Wykrywane są dynamiczne zmiany pojemności przepustów oraz zmiany długookresowe, świadczące o gwałtownej lub powolnej degradacji warstw dielektrycznych. Pomiary są przekazywane do SYNDIS ES, naszego oprogramowania eksperckiego, które wyznaczana zmianę współczynnika stratności przepustu. Na podstawie trendów zmian, generowane są odpowiednie komunikaty i powiadomienia.
Sadzimy, że systemowa statystyka zarejestrowanych przepięć atmosferycznych, oczywiście łącznie z mierzoną wartością przepięć, dostarczy cennych informacji o stanie ochrony odgromowej na stacji.
W czasie eksploatacji przetwornika okazało się, że bardzo dobrze rejestrowane są zaburzenia napięć związane z awariami w systemie elektroenergetycznym! Takie rejestracje można wykorzystać do dodatkowej weryfikacji pracy rejestratorów zakłóceń i niektórych zabezpieczeń
Moduł SMT-102/103 posiada dedykowany mikroprocesorowy układ pomiarowy z funkcją rejestracji i przeznaczony jest do monitoringu izolatorów przepustowych. Układ sprawuje nadzór nad maksymalnie 6 izolatorami przepustowymi, w które wyposażone są sieciowe i blokowe transformatory mocy. Urządzenie może współpracować z systemami monitoringu transformatora, z systemami stacyjnymi SSiN lub funkcjonować samodzielnie jako urządzenie automatyki stacyjnej.

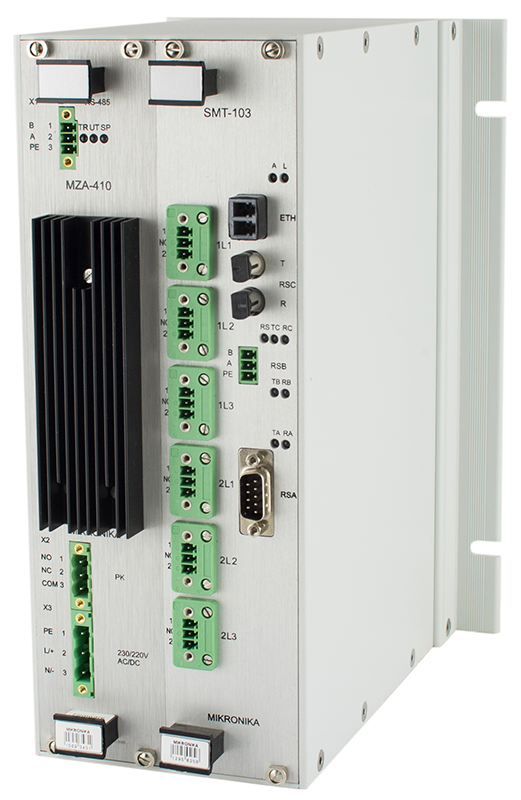

Rejestrator SMT-102-Z składa się z zasilacza, modułu pomiarowego oraz modułu wyjść dwustanowego np. MSS-216. Zyskuje się wtedy możliwość wyprowadzenia sygnałów ostrzegawczych i alarmowych. Rejestrator SMT-103 jest wyposażony jedynie w moduł pomiarowy SMT-103 wraz z zasilaczem MZA-410, bez modułu wyjść dwustanowych.

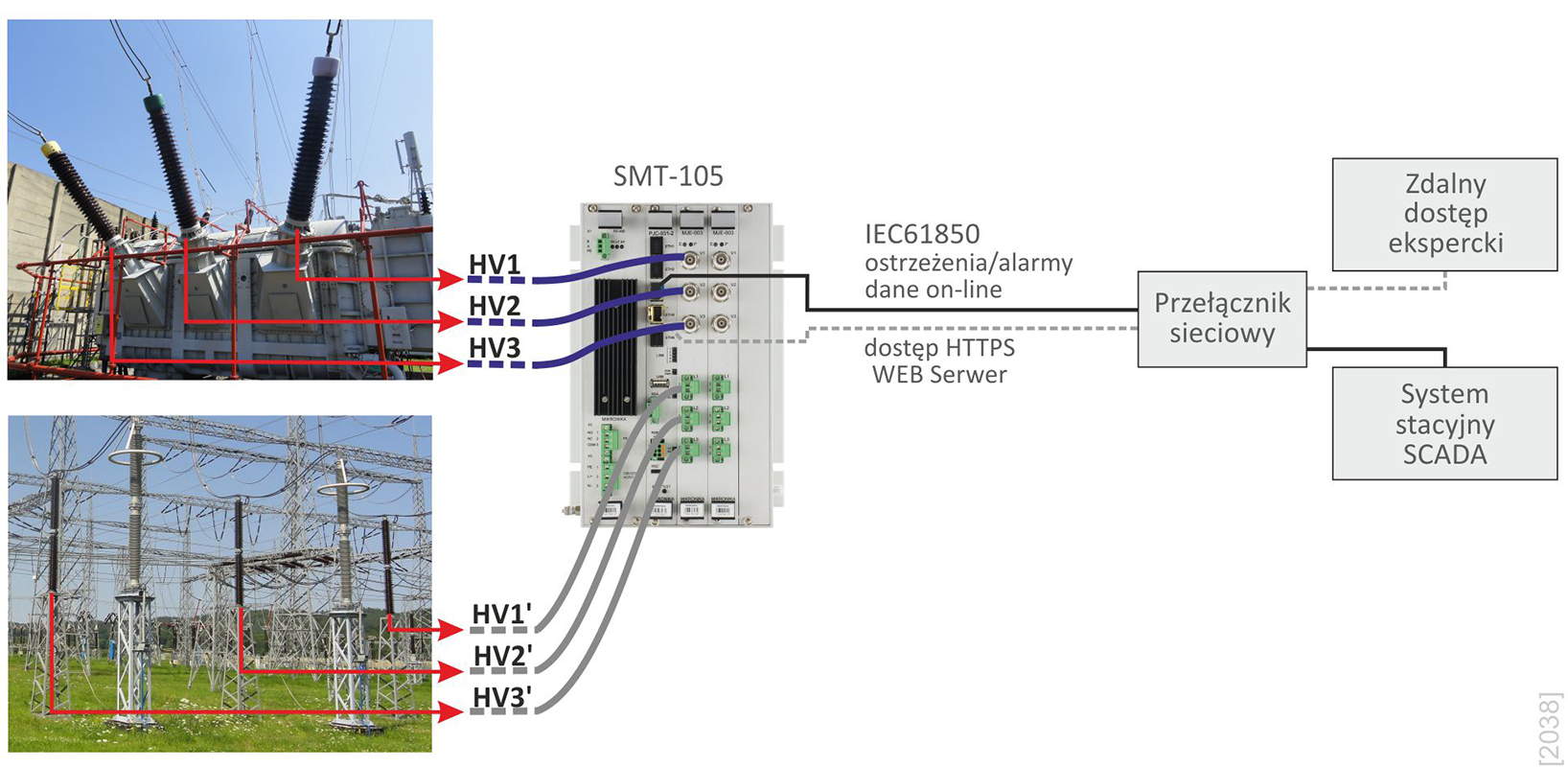

Do wejść torów pomiarowych są doprowadzanie sygnały z sond typu CPT-00x, umieszczonych w gniazdach pomiarowych izolatorów przepustowych. Monitoringiem może być objęcia zarówno strona napięcia górnego jak i dolnego transformatora.
Urządzenie może być montowane za- lub natablicowo. Rejestrator komunikuje się z niezależnym, zewnętrznym oprogramowaniem diagnostycznym, np. z systemem monitoringu SYNDIS ES lub SYNDIS ESB.
