KOLOR - niezalecane do stosowania | KOLOR - moduł/urzadzenie produkowane
Niezalecane do stosowania w nowych opracowaniach
Sterownik SO-52-MUA znajduje zastosowanie w nowoczesnych, cyfrowych stacjach elektroenergetycznych. Pełni on tam rolę specjalizowanego przetwornika pomiarowego sygnałów napięciowych i prądowych z pojedynczych pól podstacji. Zależnie od wariantu wykonania, urządzenie może być umieszczone w polu, w pobliżu konwencjonalnych przekładników prądowych i napięciowych lub może być zainstalowane w zamkniętym pomieszczeniu, które zabezpiecza przed wpływem niekorzystnych warunków atmosferycznych. Sterownik współpracuje z innymi urządzeniami systemów automatyki stacyjnej (SAS), wykorzystując szynę procesową LVDS.
Sterownik SO-52-MUA składa się z:
Urządzenie w sposób ciągły mierzy wartości napięć i prądów doprowadzonych z obwodów wtórnych przekładników napięciowych i prądowych. Po przetworzeniu pomiarów są one wysyłane za pomocą dwóch niezależnych interfejsów komunikacyjnych do urządzeń odbiorczych. Dzięki temu możliwa jest praca urządzenia w strukturach redundantnych. Interfejsy wykorzystują protokół PRP (Parallel Redundancy Protocol). Czyni to transmisję informacji maksymalnie niezawodną.
Niezalecane do stosowania w nowych opracowaniach

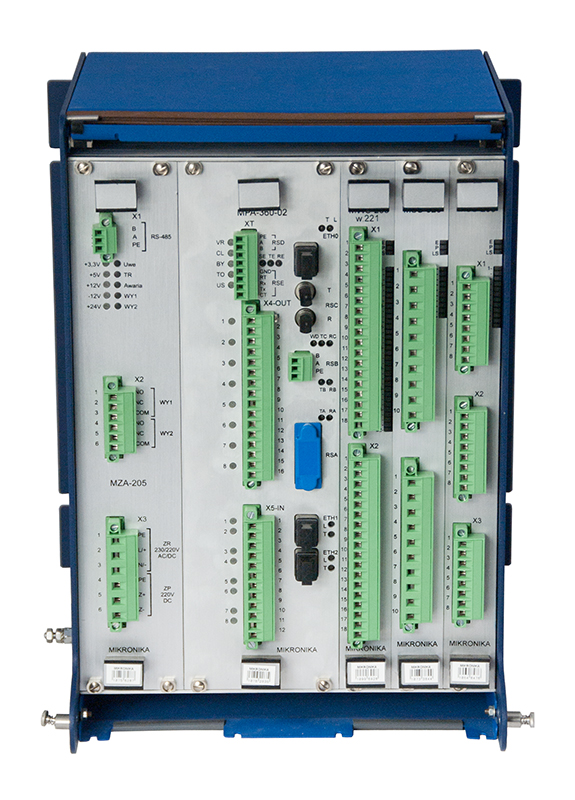

Urządzenie SO-52-MUIO stosuje się w nowoczesnych, cyfrowych stacjach elektroenergetycznych, jako specjalizowany układ do zbierania sygnałów dwustanowych z urządzeń pierwotnych i wymaganych sterowań w polach stacji energetycznej. Urządzenie dostarcza informacji o bieżących stanach urządzeń pierwotnych przez szynę procesową. Informacje te są wymagane przez nadrzędne urządzenia automatyki stacyjnej (SAS) dla realizacji sterowań.
Sterownik w wersji podstawowej składa się z następujących modułów:
W zależności od wariantu wykonania urządzenie może być umieszczone bezpośrednio w pobliżu wyłączników, odłączników i uziemników lub z zamkniętym pomieszczeniu zabezpieczającym przed bezpośrednim działaniem warunków atmosferycznych.
Wejścia dwustanowe, stanowiące wyposażenie modułu MWS-206-BH w.220, posiadają histerezę i „burnishing”. Histereza gwarantuje stabilną pracę układu wejściowego w trudnym środowisku panującym na stacji energetycznej. „Burnishing” to zwiększona wartość prądu wejścia w początkowej fazie wysterowania (ok 50 ms). Po tym czasie prąd spada do 1 mA. Właściwość ta wpływa na stabilną pracę układu wejściowego, bez przegrzewania obwodów wejściowych. Wszystkie 32 wejścia, w tym module, posiadają separację galwaniczną. W razie konieczności istnieje możliwość zwiększenia ilości wejść.
Niezalecane do stosowania w nowych opracowaniach
Sterownik SO-52v11-SER-PB realizuje wszystkie zadania nadzoru i automatyki w polu nowoczesnej, cyfrowej podstacji. Sterownik odpowiada funkcjonalnie sterownikowi SO-52v11-SER w zakresie realizacji pomiarów, sterowań i sygnalizacji. Posiada także zaimplementowane dodatkowe funkcje rejestracji zakłóceń, lokalizacji miejsca zwarcia, analizy jakości energii, załączania synchronicznego (synchrocheck). Sterownik w wersji „PB” posiada sieciowe interfejsy komunikacyjne, służące do odbierania próbek pomiarów z szyny procesowej.
Sterownik składa się z następujących modułów:
Sterownik nie posiada wejść analogowych dla pomiaru prądów i napięć. Dane analogowe są dostarczane za pomocą szyn procesowych. Dane dwustanowe o stanie urządzeń stacyjnych są zbierane, a wymagane sterowania są wykonywane za pomocą szyn procesowych.
