Telezabezpieczenia

MBW-xxx - Moduł blokad wzajemnych
SO-52v11-eMT - System telesterowania
TP10 - Terminal Telezabezpieczeniowy
PCM30U-OCH - Telezabezpieczenie

MBW-xxx - Moduł blokad wzajemnych

Moduł blokad wzajemnych MBW-xxx jest przeznaczony do realizacji wzajemnych blokad stacyjnych i międzystacyjnych. Współpracuje z analogicznym urządzeniem w oddalonej lokalizacji i może realizować blokowanie zadziałania odłączników od stanu uziemników na stacjach energetycznych oddalonych od siebie do 80 km. Urządzenie składa się z bloku 4 separowanych galwanicznie wejść dwustanowych na napięcie 220V lub 24V DC lub 4 wejść przekaźnikowych na napięcie 220V DC oraz ze światłowodowego bloku komunikacyjnego.

Urządzenie można także wykorzystać do przekazywania stanów wejść sygnalizacyjnych z dowolnych urządzeń, przez łącze światłowodowe jednomodowe lub wielomodowe, wprost do systemu nadzorującego albo do bliźniaczego urządzenia, odtwarzającego te stany na swych wyjściach przekaźnikowych.

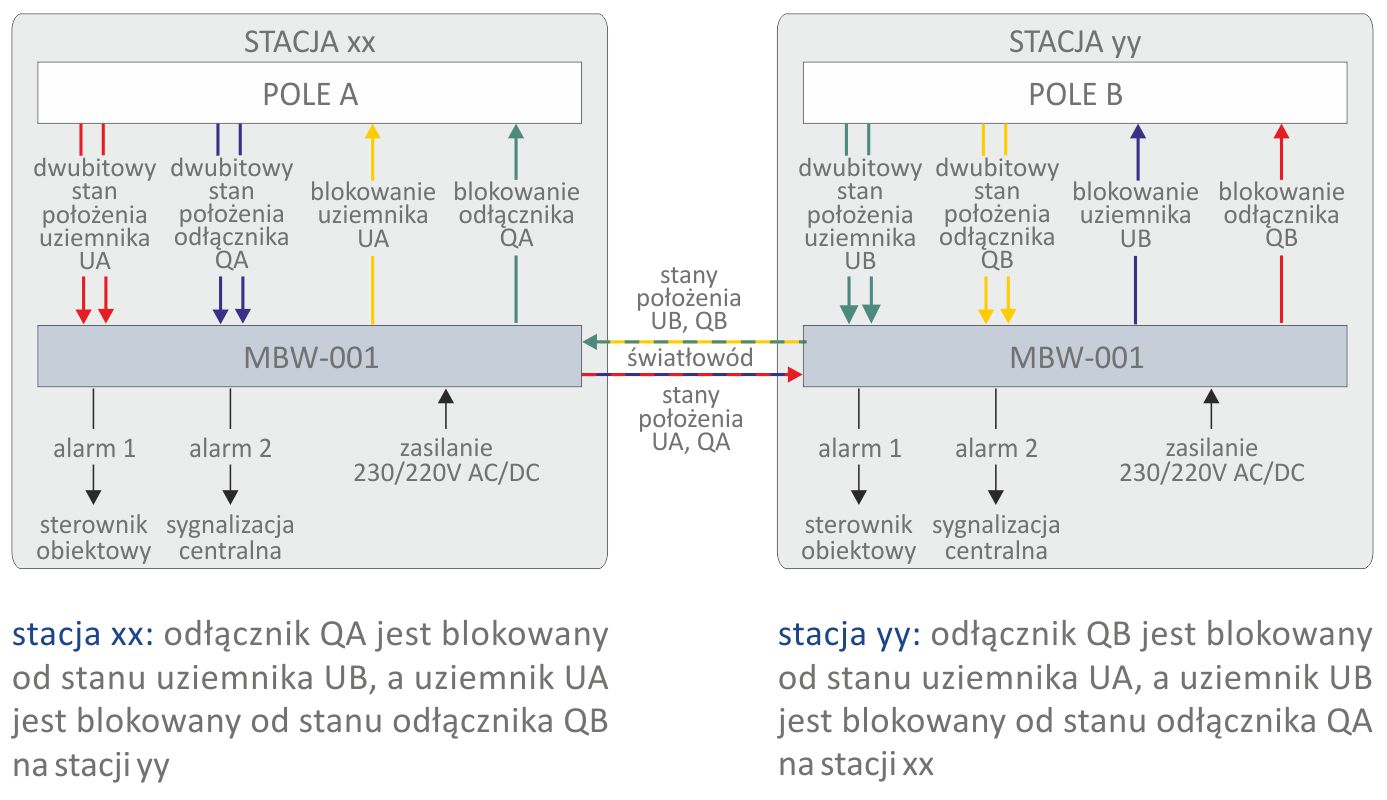

Przykład wzajemnego blokowania uziemników i odłączników na dwóch odległych stacjach energetycznych
Przykładowe urządzenie MBW-001

SO-52v11-eMT - System telesterowania

System telesterowania SO-52v11-eMT służy do monitorowania i sterowania geograficznie rozproszonymi procesami blokad i akwizycji stanów w odległych stacjach energetycznych. Dla zwiększenia niezawodności komunikacji możliwe jest stosowanie redundantnych torów transmisyjnych oraz wykorzystanie protokołu PRP. Więcej informacji można znaleźć w grupie Urządzenia > Monitoringu > Urządzeń pierwotnych  [-]

TP10 - Terminal Telezabezpieczeniowy

Firma MIKRONIKA oferuje dwa typy telezabezpieczeń posiadające dopuszczenie PSE S.A. do stosowania w Krajowym Systemie Elektroenergetycznym. Są to telezabezpie- czenia typ TP10 oraz PCM30U-OCH.

Urządzenie TP10 jest produkowana przez firmę TTC MARCONI. Dwa urządzenia TP10 umieszone na przeciwległych końcach, zapewniają transmisję od czterech do dziesięciu dwukierunkowych rozkazów w trybach zgodnych z normą PN EN 60834-1. Urządzenie wprowadza maksymalne gwarantowane opóźnienie 2ms. A w sieciach IP opóźnienie to wynosi do 5ms. Przesyłanie komend odbywa się przez 10 izolowanych optycznie wejść i wyjść. Urządzenia między sobą mogą się łączyć na wiele sposobów. Za pomocą światłowodu (moduły SFP), kanału E1 (2Mbps), Ethernetu lub kanału danych (RS-232). Dla zwiększenia niezawodności można zastosować schemat zabezpieczeń 1+1.

TP10 posiada następujące interfejsy:

  • 2 interfejsy linii elektrycznej E1
  • 2 interfejsy linii optycznej (moduły SFP - 850nm, 1310nm, 1550nm w zależności od modułu)
  • 2 interfejsy danych RS-232/422
  • interfejs światłowodowy 820nm ze złączem ST (dla połączenia z przekaźnikiem zabezpieczenia różnicowego)
  • 2 interfejsy linii elektrycznej ETH (synchroniczna transmisja przez Ethernet / MPLS)
  • 2 interfejsy 100Base-TX (do nadzoru centralnego i lokalnego)

Urządzenie przystosowane jest do zasilania napięciem 48, 110, 220V DC, 230V AC oraz posiada możliwość zasilania z dwóch źródeł.

Skalowalność urządzenia TP10 pozwala na korzystanie przez użytkownika wyłącznie z niezbędnych usług. Dzięki czemu oprócz przesyłu komend istnieje możliwość przesyłu danych, łączenia urządzeń w złożone zestawy (point to multipoint) lub też zestawianie rezerwowych dróg komunikacyjnych. [-]

Przykładowe urządzenie TP10

PCM30U-OCH - Telezabezpieczenie

Firma MIKRONIKA oferuje dwa typy telezabezpieczeń posiadające dopuszczenie PSE S.A. do stosowania w Krajowym Systemie Elektroenergetycznym. Są to telezabezpie- czenia typu TP-10 oraz PCM30U-OCH.

PCM30U-OCH jest rodziną telezabezpieczeń przeznaczonych do transmisji sygnałów z zabezpieczeń odległościowych (styki binarne) i zabezpieczeń różnicowych z różnymi protokołami komunikacyjnymi (na przykład C37.94).

Urządzenie zbudowane jest na bazie multipleksów PDH i SDH i oprócz funkcji telezabezpieczeń umożliwia transmisję standardowych sygnałów telekomunikacyjnych takich, jak mowa, dane i Ethernet (bridge) oraz ponadto system udostępnia transmisję częstotliwości 50 Hz dla rozwiązań specjalnych.

Urządzenie występuje w dwóch wykonaniach: w obudowie 6AL10-12 oraz 3AL2.

Telezabezpieczenie PCM30U-OCH jest optymalizowany by zapewnić wymagane parametry transmisji (minimalne opóźnienie (od 1 ms) i maksymalną niezawodność. Niezawodność transmisji zwiększa ponadto rezerwa kanałowa, tj. kiedy dane użytkownika przesyłane są jednocześnie dwiema niezależnymi drogami (światłowód/E1) z mini- malnym czasem przełączenia.

Główne właściwości

  • modułowa budowa umożliwiającą łatwą modyfikację i rozszerzanie funkcji
  • konstrukcja 6U zapewnia maksymalną pojemność i różnorodne usługi (mowa, dane, telezabezpieczenie)
  • interfejsy liniowe (SDH, PDH, IP/Ethernet, światłowód, łącza kablowe)
  • gwarantowane opóźnienie transmisji (2 ms) dla poleceń telezabezpieczeń
  • niezawodność, zabezpieczenie transmisji rezerwowaniem
  • wysoka kompatybilność EMC zgodnie z EN 60870-2-1
  • sygnalizacja alarmowa Nx wejście / Nx wyjście
  • Ethernetowy interfejs liniowy FE albo publiczny FE/GBE
  • rezerwowane zasilanie 48V DC albo 220V DC (lub inne uzgodnione)
  • temperatura pracy -5°C do +50°C (wykonanie standardowe)
  • nadzór centralny albo lokalny (Eth, SNMP)

Powyższe parametry dotyczą standardowego wykonania urządzeń.

Przykładowe urządzenie PCM30U-OCH
