Obszarowy system monitoringu transformatora SYDIS OMT jest stosowany do monitorowania stanu oraz nadzorowania pracy transformatorów średniej i dużej mocy. System służy jako wsparcie do analiz stanu urządzeń w celu minimalizacji prawdopodobieństwa nagłej awarii, monitorowania i wyznaczania obciążeń transformatorów oraz wspomagania regulacji rozpływów mocy w systemie elektroenergetycznym. Kluczową funkcją systemu jest predykcja możliwości przeciążania oraz czasów do przekroczenia parametrów krytycznych transformatorów przy aktualnym obciążeniu (ang. Transformer Overloading Possibility).
W SYNDIS OMT wszystkie zdarzenia zarejestrowane przez system są archiwizowane i zapisywane w bazach danych czasu rzeczywistego. Jedynym ograniczeniem ilości jest wielkość dysków, na których odbywa się archiwizacja. Archiwum dziennika może być eksportowane na zewnętrzne nośniki pamięci.
System SYNDIS OMT archiwizuje automatycznie również wszystkie wielkości analogowe pierwotne i wyliczone. Archiwum rejestruje wielkości analogowe w sposób ciągły przez określony czas, definiowany liczbą dni archiwizacji. Archiwum to wykorzystuje metodę FIFO (ang. first in first out), w której ostatnie dane będą zapisywane, zastępując dane, które były zapisane jako pierwsze. Archiwum krótkoterminowe umożliwia wykorzystanie wartości pomiarowych przez określoną, definiowalną liczbę dni. Wartości pomiarowe zapisywane w archiwum krótkoterminowym można eksportować, na lokalny dysk lub zewnętrzne nośniki pamięci, dzięki czemu możliwa jest również ich szczegółowa analiza w późniejszym terminie niż czas archiwizacji. Archiwum krótkoterminowe jest zapisywane w wewnętrznej bazie czasu rzeczywistego.
Oprócz archiwum krótkoterminowego, użytkownicy mają dostęp do archiwum długoterminowego. Pomiary archiwizowane są z kwantem czasu definiowanym w sekundach i minutach w zależności od typu i wymagań danej instalacji. Ponadto system cały czas analizuje aktualne wartości wielkości pomiarowych i w przypadku stwierdzenia zmiany danej wielkości analogowej więcej niż o zadany kwant (np. 10%), dodatkowo archiwizuje taką wartość. Główną zaletą archiwum długoterminowego jest to, że zawiera wszystkie dane pomiarowe od momentu uruchomienia systemu. Jedynym ograniczeniem jest wielkość dysków, na których odbywa się archiwizacja. Podobnie jak w przypadku archiwum krótkoterminowego istnieje możliwość eksportowania danych zawartych w archiwum długoterminowym na zewnętrzne nośniki pamięci. Archiwum długoterminowe jest zapisywane w bazie danych typu SQL (Oracle, MySQL).
System generuje sygnały ostrzegawcze, alarmowe i awaryjne, mówiące o stanie poszczególnych monitorowanych jednostek i ich elementów. Sygnały te i wielkości służyć będą do szybkiego rozpoznania przez personel nadzoru miejsca ewentualnego zaburzenia oraz oceny warunków dalszej pracy.
Sygnały ostrzegawcze, alarmowe i awaryjne dla każdego transformatora objętego SYNDIS OMT przekazywane do systemu nadrzędnego, a są to:
OSTRZEŻENIA
ALARMY
STANY AWARYJNE
System wyznacza prognozy mocy z jaką można maksymalnie obciążyć transformator, aby nie doszło do przekroczenia zadanych granicznych kryteriów temperaturowych dla uzwojeń oraz oleju. Pod uwagę brane są również ograniczenia prądowe.
Zaimplementowany model cieplny transformatora wyznacza prognozy temperatur oleju i uzwojeń dla aktualnego dostępnego chłodzenia i aktualnego stanu cieplnego transformatora. Pozwala to na wyznaczenie prądu obciążenia dopuszczalnego dla warunków temperaturowych odpowiadającym jako:

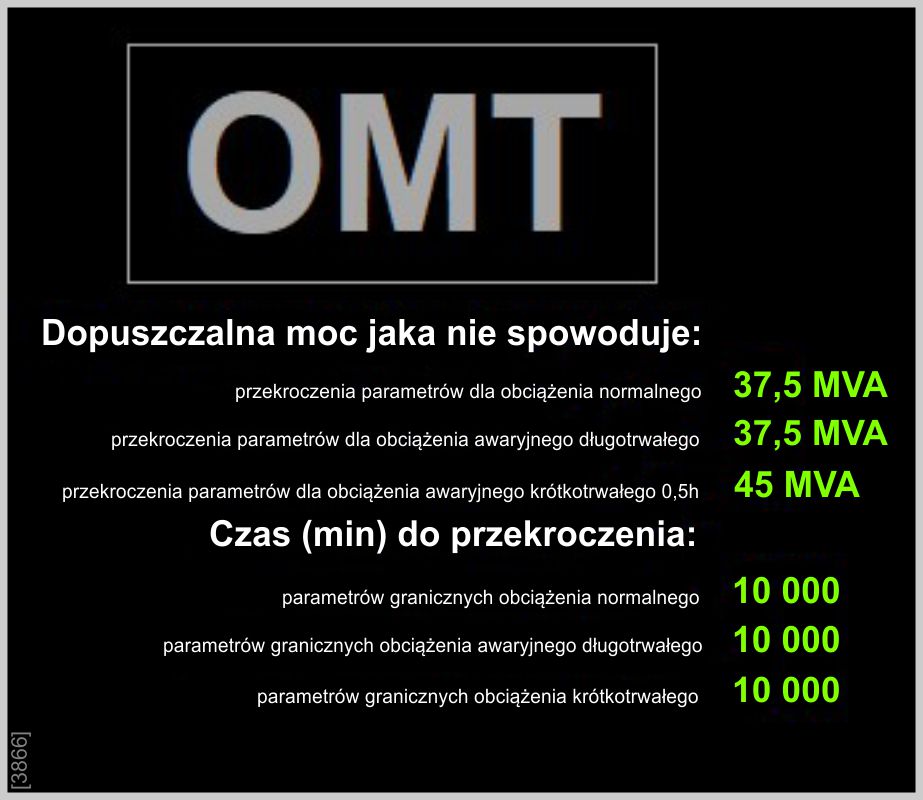

Do systemu nadrzędnego dla każdego transformatora są wysyłane te wielkości analogowe, prezentacja wizualizacji w systemie nadrzędnym jest na rys. po prawej.
W systemie zaimplementowano moduł analizujący wpływ odkształcenia prądu obciążenia na obciążalność transformatora. W oparciu o analizy harmonicznych prądu obciążenia zwracane są współczynniki redukcji obciążenia.

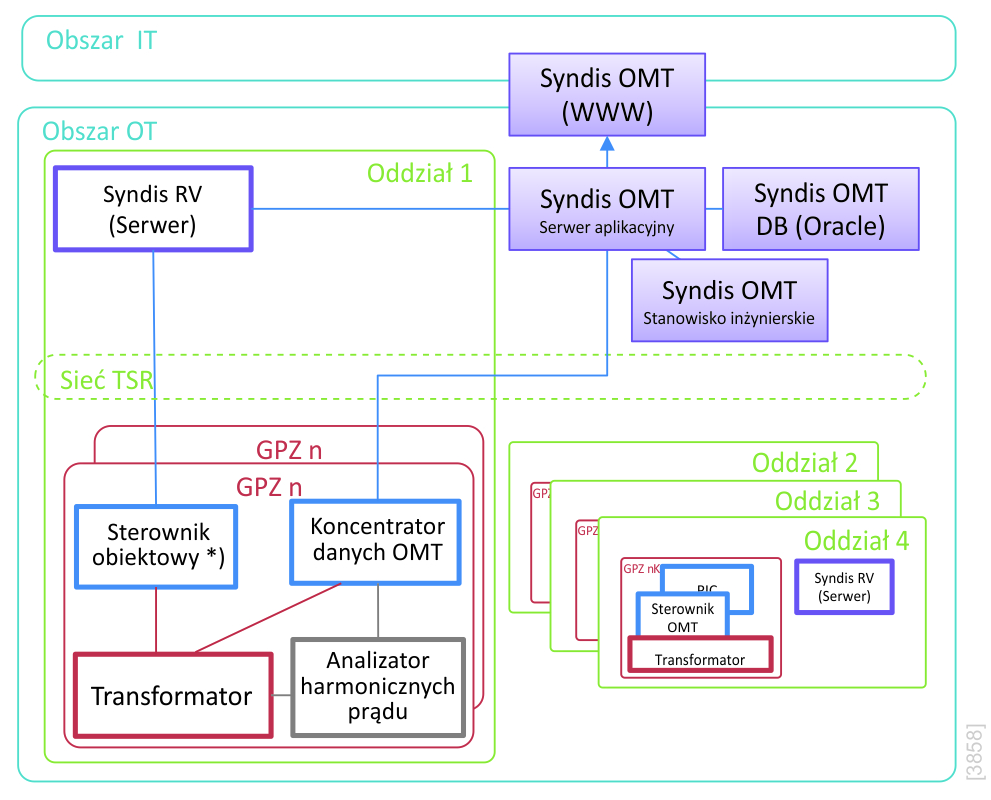

SYNDIS OMT jest systemem czasu rzeczywistego o strukturze modułowej. W ogólnym ujęciu system składa się z następujących bloków.

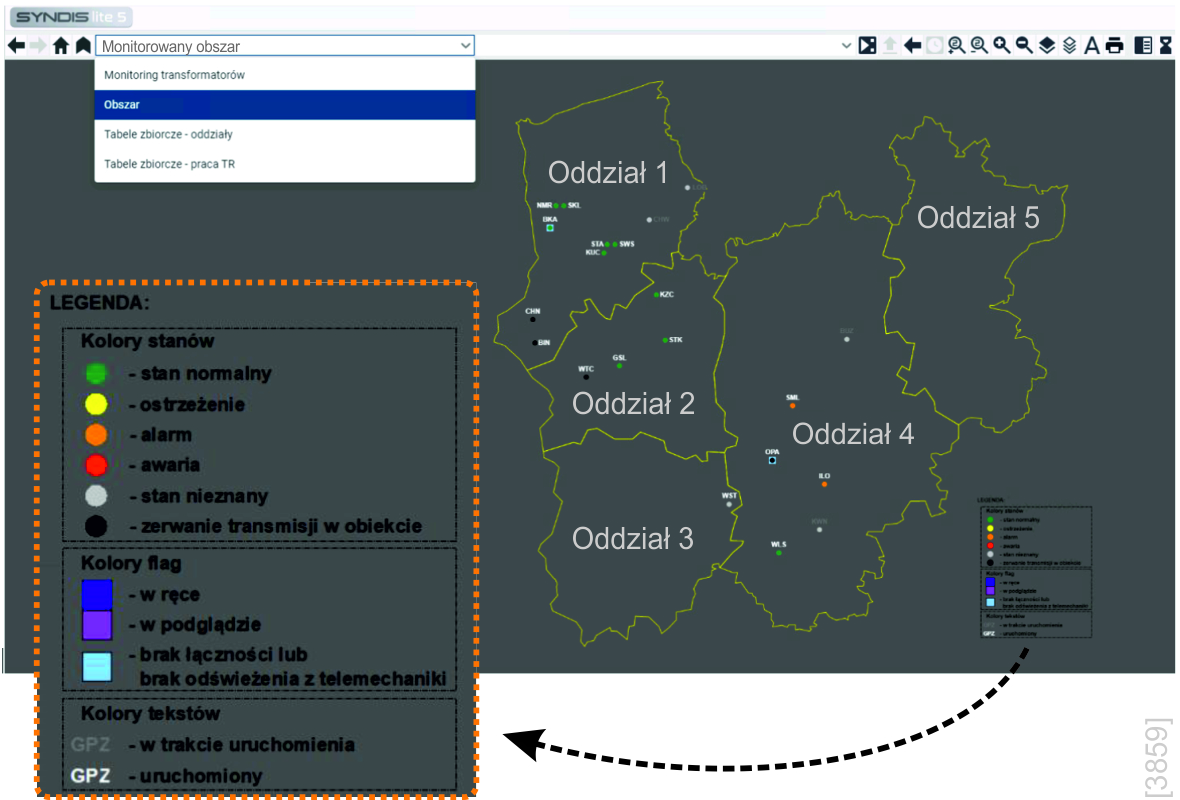

Uruchomienie mapy głównej, na której znajdują się wszystkie GPZ-ty objęte systemem SYNDIS OMT. Patrz rysunek obok.
Na mapach szczegółowych znajdują się nadzorowane transformatory w obrębie pojedynczego GPZ, a po kliknięciu na jego symbol zobaczyć można jego stan.

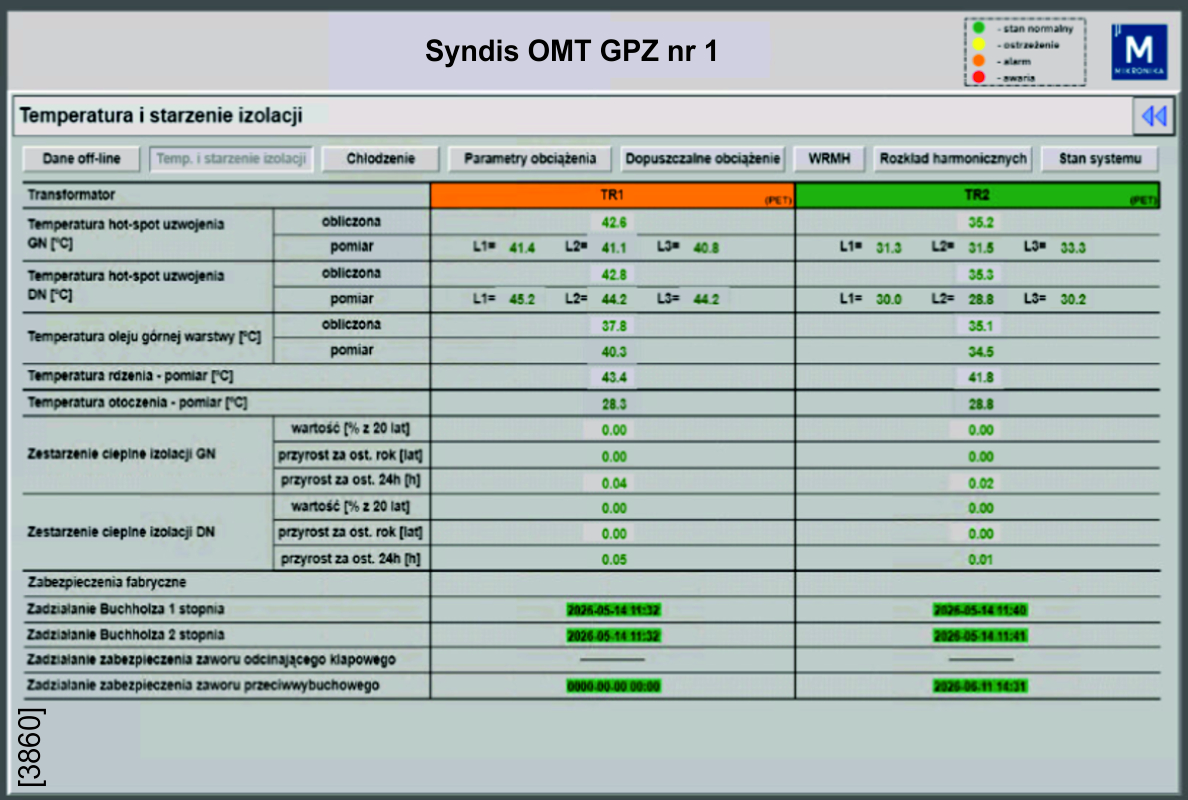

System prezentuje dane w formie tabelarycznej dla wszystkich transformatorów objętych monitoringiem w obrębie GPZ. Informacje wraz z opisem wielkości umieszczone są w poszczególnych wierszach kolejnych okien tematycznych. W poszczególnych kolumnach ogląda się dane z monitorowanych transformatorów. Tło z oznaczeniem transformatora na GPZ odpowiada kolorowaniu stanowi na mapie zbiorczej (normalny = zielony, ostrzegawczy = żółty, alarmowy =pomarańczowy, awaryjny = czerwony)

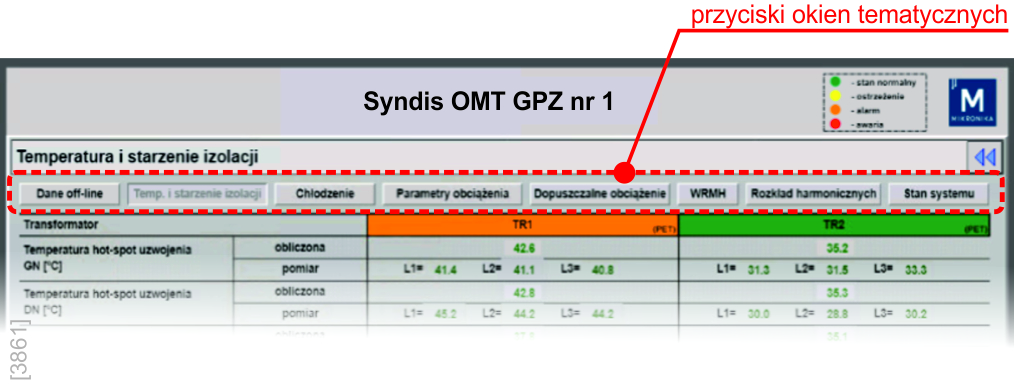

System zawiera okna tematyczne uruchamiane przez kliknięcie w przycisk umieszczony na górze okna danego transformatora w GPZ:

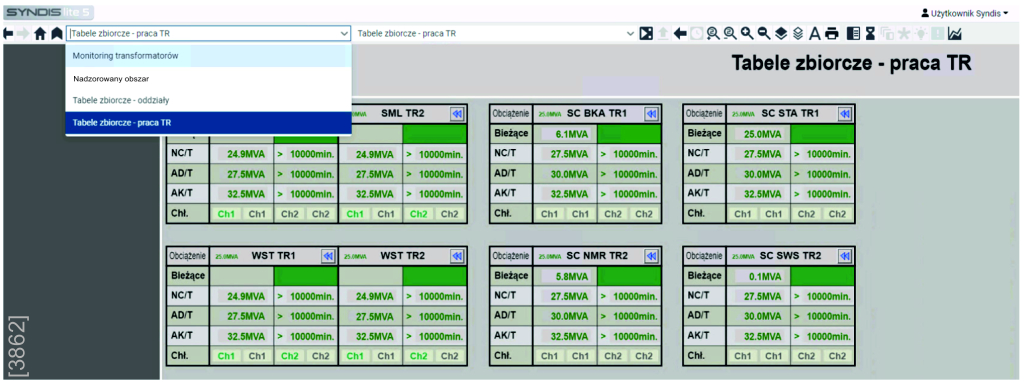

Dodatkowo w systemie udostępniono okno z tabelą zbiorczą sygnałów jakie są wizualizowane w systemie nadrzędnym SYNDIS OD. Zawarte tutaj są aktualne obciążenia, wyliczenia mocy dopuszczalnych oraz czasy do przekroczenia parametrów dopuszczalnych. Pokazane to jest na rysunku obok.
System ma możliwość wywoływania wykresów, raportów i histogramów. Wszystko to jest dostępne w „Dzienniku zdarzeń”. W dzienniku zawarte są wszystkie pobudzenia stanów anormalnych tj. ostrzegawczych alarmowych i awaryjnych, które zarejestrowane zostały przez system.

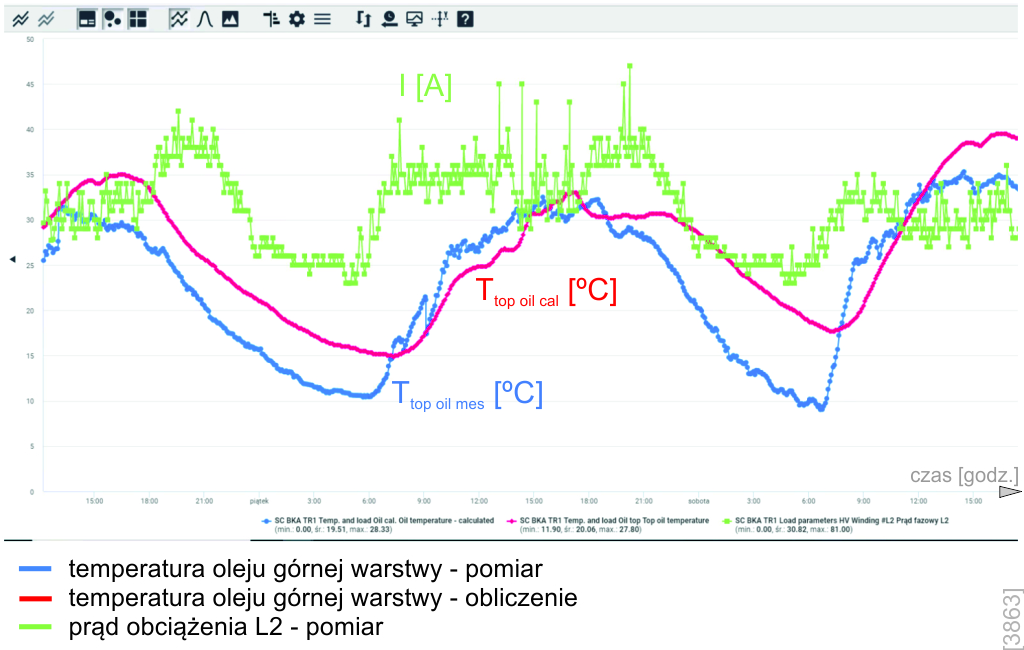

Z każdej wielkości zarejestrowanej w systemie jest możliwość zrobienia wykresu. Okno z programem do ich generowania pokazane jest obok.
Na targach Energetab 2026 "SYNDIS OMT – Obszarowy monitoring transformatorów dystrybucyjnych" zdobył nagrodę Pucharu Prezesa Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej. Nasz produkt jest rozwiązaniem będącym odpowiedzią na rosnące potrzeby operatorów sieci w zakresie monitorowania i diagnostyki infrastruktury energetycznej i narzędziem do efektywnego zarządzania rozpływem mocy w systemie elektroenergetycznej. [-]
