Sterownik Gałęzi WSG-xxx przeznaczony jest do współpracy z urządzeniami zdalnymi opartymi na układach ”1-Wire” firmy DALLAS SEMICONDUCTOR. Komunikacja między sterownikiem WSG-xxx a urządzeniami zdalnymi odbywa się zgodnie z protokołem 1-Wire. Urządzenia zdalne podłączone do systemu, mogą wykonywać pomiary, wykrywać stany i dokonywać sterowań. Pomiary, odczyty i sterowania realizowane są przez warstwę komunikacyjną opracowaną przez MIKRONIKĘ. Z systemem nadrzędnym sterownik WSG-xxx komunikuje się przez interfejs RS-232 lub RS-485 z użyciem protokołu MODBUS.
Wersja standardowa sterownika WSG-xxx umożliwia współpracę z następującymi urządzeniami:
Czujnik temperatury WCT-003 przeznaczony jest do pomiaru temperatury w zakresie -55 do +125 ºC. Założeniem konstrukcyjnym czujnika jest współpraca z urządzeniami produkcji MIKRONIKI, które przez protokół 1-Wire dokonują pomiaru i odczytu temperatury. Czujnik umieszczany jest w plastikowej obudowie do montażu na płaskiej powierzchni. Oprócz podłączenia do urządzenia nadrzędnego nie wymaga dodatkowych elektrycznych połączeń
Przy pomocy czujnika ciśnienia WCC-002 możliwy jest pomiar ciśnienia bezwzględnego lub różnicy ciśnień. Z jego wykorzystaniem możliwy jest pomiar nadciśnienia oraz podciśnienia sprężarek, szybów wentylacyjnych i pomieszczeń. Można też nim mierzyć bezwzględną wartość ciśnienia atmosferycznego. Odczyt pomiaru odbywa się z wykorzystaniem protokołu 1-Wire. Z założenia czujnik współpracuje ze sterownikiem WSG-xxx produkcji MIKRONIKI.
Czujnik wykonany jest w następujących zakresach pomiarowych: 50 kPa, 20 kPa, 10 kPa, 1 kPa. Urządzenie zasilane jest z linii sygnałowej i nie wymaga podłączenia dodatkowego źródła energii. Czujnik wykonany jest w plastikowej obudowie, przeznaczonej do montażu natablicowego. Klasa dokładności czujnika to 0,5% zakresu pomiarowego.

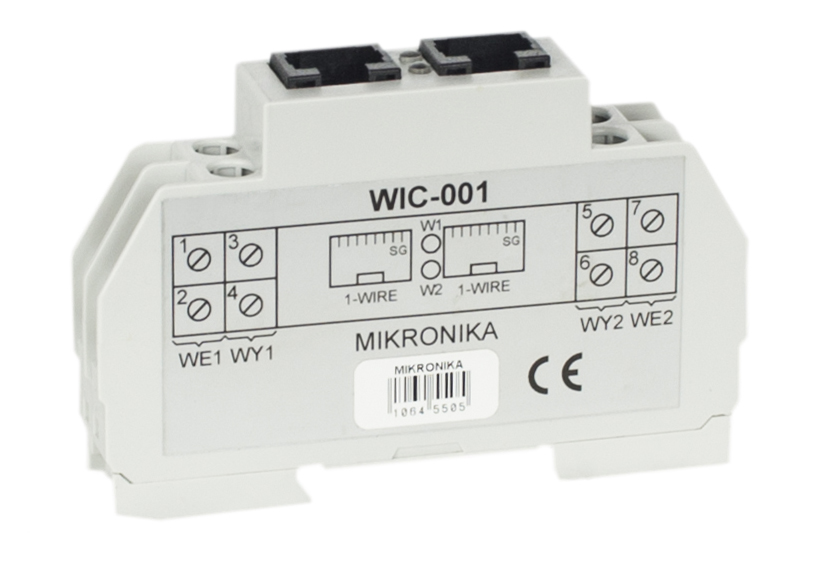

Sterownik WIC-001 współpracuje z przekaźnikami bistabilnymi 230V, umożliwia także odczyt obecności napięcia 230V. Komunikacja z urządzeniem odbywa się z wykorzystaniem protokołu 1-Wire. Z założenia WIC-001 współpracuje ze sterownikiem WSG-xxx produkcji MIKRONIKI.
Czujnik WOD-006 posiada dwa wejścia dwustanowe. Komunikacja z urządzeniem odbywa się z wykorzystaniem protokołu 1-Wire. Z założenia WOD-006 przeznaczony jest do współpracy ze sterownikiem WSG-xxx produkcji MIKRONIKI.
