Serwery portów szeregowych

MSG-705-xx to router z funkcjonalnością serwera portów szeregowych. Pełni też funkcję modemu, koncentratora danych i konwertera protokołów. Urządzenie przeznaczone jest do zastosowań w systemach Smart Grid i Smart Metering dla urządzeń nieobsługujących autonomicznie standardów GPRS/UMTS/LTE. Łączność z routerem od strony sieci GSM realizowana jest w protokołach sieciowych TCP/IP lub UDP. A od strony obiektowej MSG-705/ab-x ma do dyspozycji dwa porty Ethernet. Standardowo router współpracuje z reclozerami, zabezpieczeniami cyfrowymi, elektronicznymi licznikami energii elektrycznej, sterownikami biogazowni, farm wiatrowych lub fotowoltaicznych oraz innymi sterownikami/systemami wyposażonymi w kompatybilne z MSG interfejsy komunikacyjne.

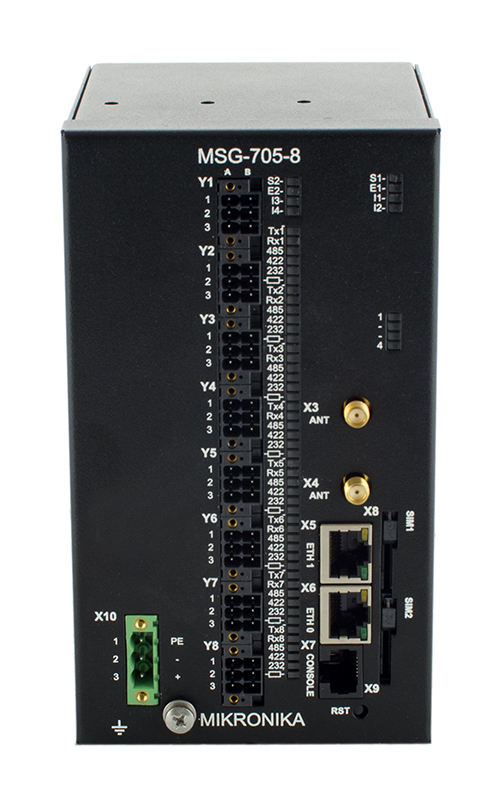

Router MSG-705/ab-x produkowany jest w wielu wariantach. W obudowie modułowej może mieć od 4 do 24 programowalnych kanałów transmisji szeregowej. Natomiast modele kompaktowe, oznaczone jako MSG-705-8
i MSG-705-16 mają odpowiednio 8 i 16 separowanych galwanicznie kanałów transmisji szeregowej. Każdy z portów szeregowych może być niezależnie zaprogramowany do pracy w trybie RS-232, RS-422 lub RS-485.

W wykonaniu modułowym ilość dostępnych portów szeregowych zależy od ilości użytych w urządzeniu modułów mST-xx-yy. Obudowa może pomieścić łącznie do sześciu modułów. Rodzaje pakietów dla obudowy w wykonaniu modułowym:

• mCU-02-21 – jednostka centralna – 1 pakiet
• mPS-11-91 – zasilacz – 1 pakiet
• mST-25-01 – kanały transmisji szeregowej (8 szt) – do 4 pakietów *)
• mST-15-01 – kanały transmisji szeregowej (4 szt) – do 4 pakietów *)

*) Łącznie u urządzeniu modułowym można zastosować 4 dowolne pakiety kanałów transmisji szeregowej mST-xx-yy.
