Krótka charakterystyka produktu
Moduł pomiaru energii (ang. Multi Energy Measurement Unit) MEM-001 jest przeznaczony do wykonywania zaawansowanych pomiarów w sieciach niskiego napięcia w dowolnych inteligentnych aplikacjach. Może być stosowany na stacjach energetycznych i w instalacjach dystrybucyjnych. Urządzenie mierzy trzy napięcia fazowe oraz do ośmiu trójfazowych prądów linii zasilającej przy użyciu cewek Rogowskiego. Zakłada się, że zastosowane cewki Rogowskiego są zgodne ze standardem PN-EN 61869-10. Obliczenia online odpowiednich parametrów sieci, takich jak moc czynna, moc bierna, całkowite zakłócenia prądowe, są oparte na wartościach zmierzonych zgodnie z normą PN-EN 61557-12.
Wykonane pomiary i obliczone parametry sieciowe mogą być przesyłane za pomocą protokołu MODBUS RTU poprzez izolowany galwanicznie interfejs RS-485 do systemu nadrzędnego.
MEM-001 współpracuje z czujnikami CR-200, tworzącymi trójfazowe zestawy cewek Rogowskiego. Do urządzenia MEM-001 może być podłączonych do ośmiu czujników CR-200, w razie potrzeby przez przedłużacz CR-EXT.

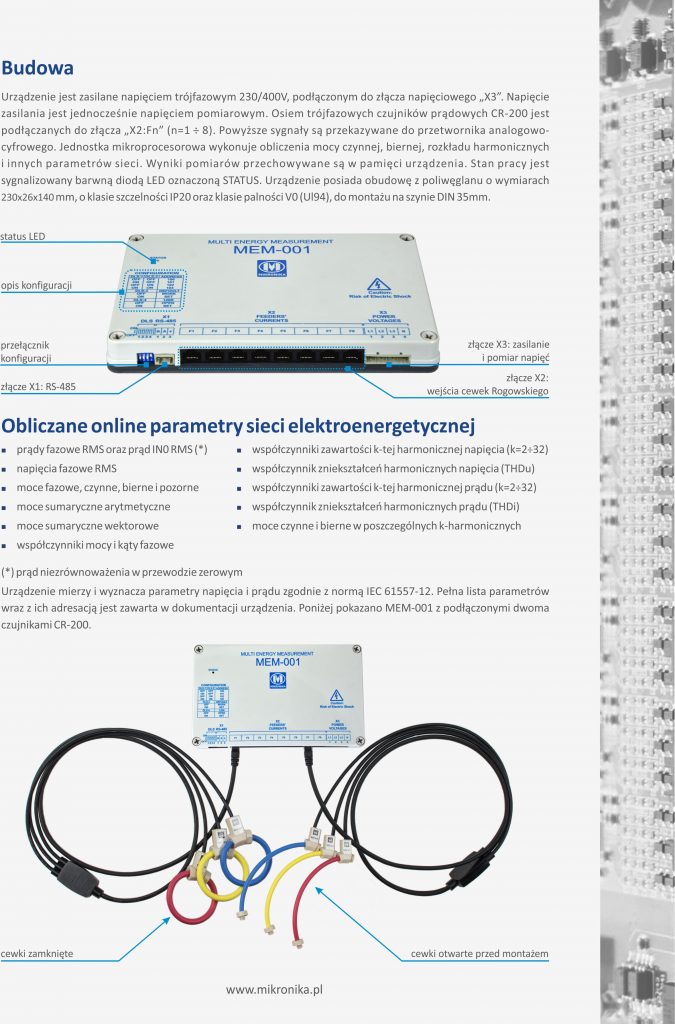

Urządzenie jest zasilane napięciem trójfazowym 230/400V, podłączonym do złącza napięciowego „X3”. Napięcie zasilania jest jednocześnie napięciem pomiarowym. Osiem trójfazowych czujników prądowych CR-200 jest podłączanych do złącza „X2:Fn” (n=1 ÷ 8). Powyższe sygnały są przekazywane do przetwornika analogowocyfrowego. Jednostka mikroprocesorowa wykonuje obliczenia mocy czynnej, biernej, rozkładu harmonicznych
i innych parametrów sieci. Wyniki pomiarów przechowywane są w pamięci urządzenia. Stan pracy jest sygnalizowany barwną diodą LED oznaczoną STATUS. Urządzenie posiada obudowę z poliwęglanu o wymiarach 230x26x140 mm, o klasie szczelności IP20 oraz klasie palności V0 (Ul94), do montażu na szynie DIN 35mm.
